【P81 10-7】OpenCV Python【实战项目】——车辆识别、车流统计（图像/视频加载、图像运算与处理、形态学、轮廓查找、车辆统计及显示）

P81 10-7

1.项目总览

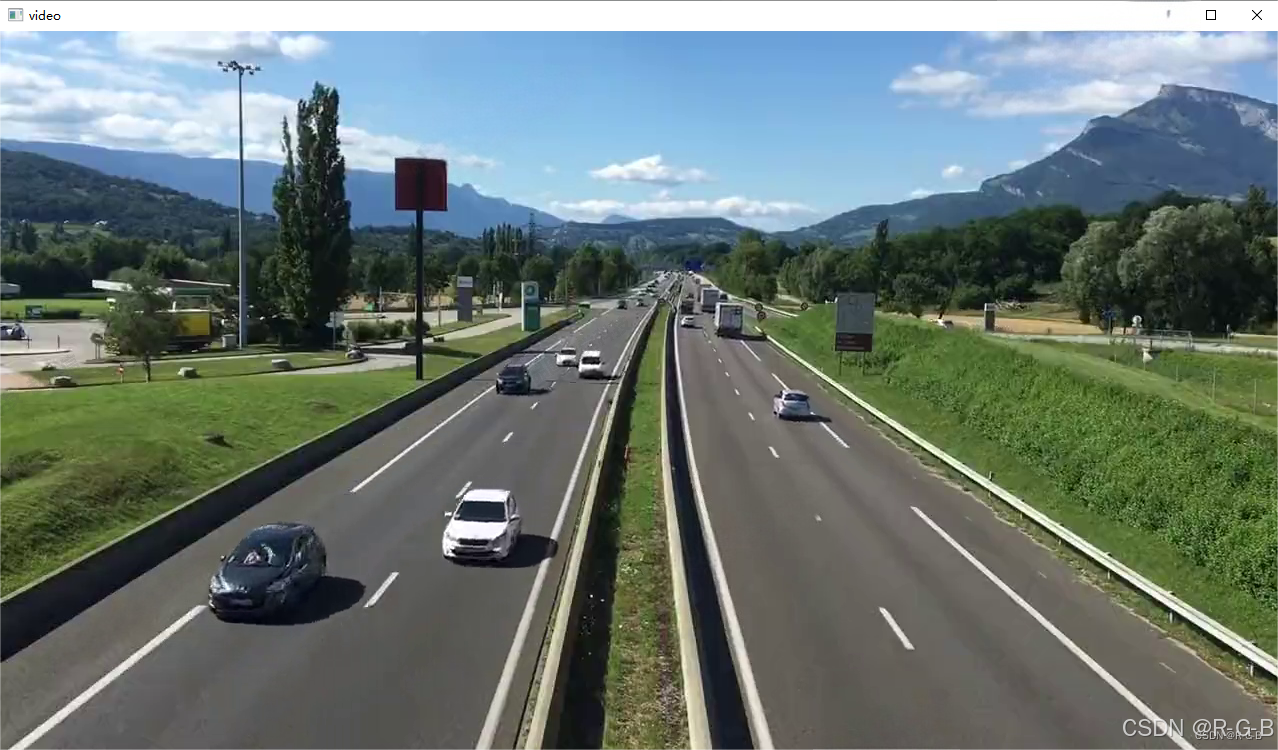

2. 视频加载

import cv2
import numpy as npcap=cv2.VideoCapture('video.mp4')while True:ret,fram=cap.read()cv2.imshow('video',fram)key=cv2.waitKey(100)if(key==27):break
cap.release()
cv2.destroyAllWindows()

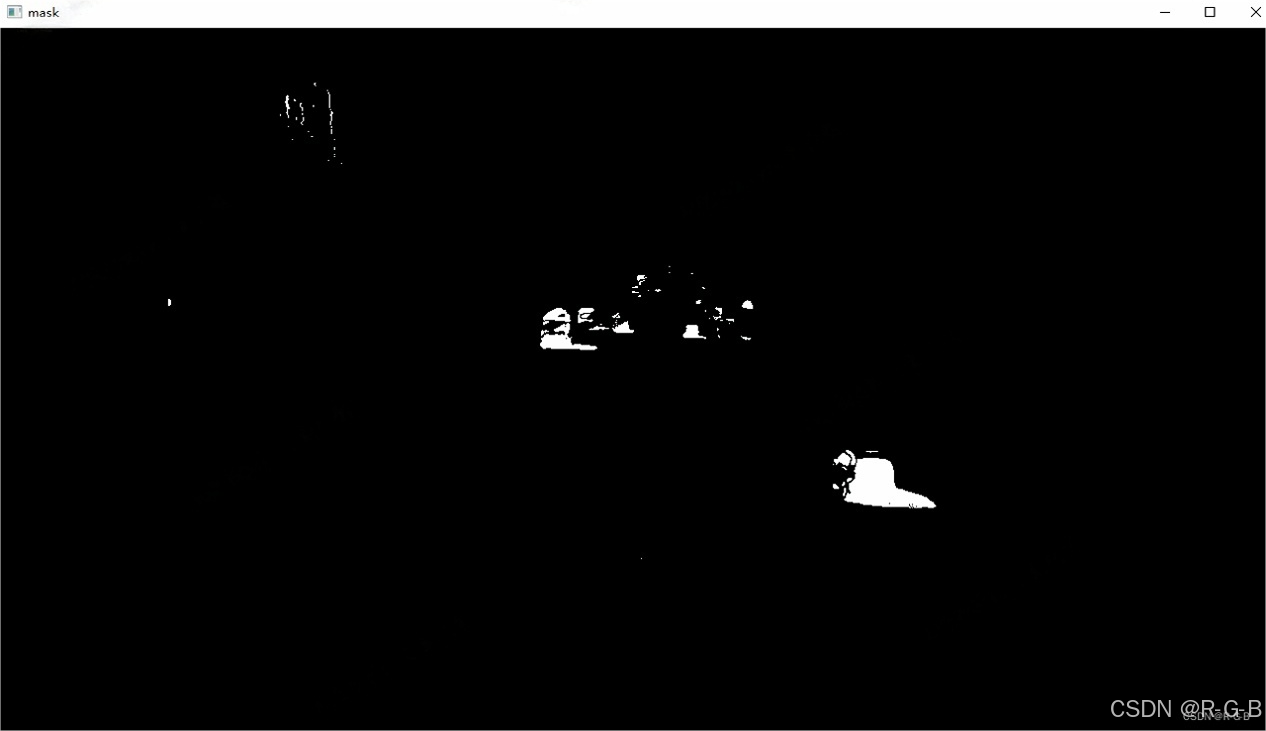

3. 去背景

opencv–背景减除–BackgroundSubtractorMOG2

createBackgroundSubtractorMOG()；该函数可以使用默认参数，修改最多的是history,值越大计算越准，越耗时；

.apply() 就可以得到前景的掩模了

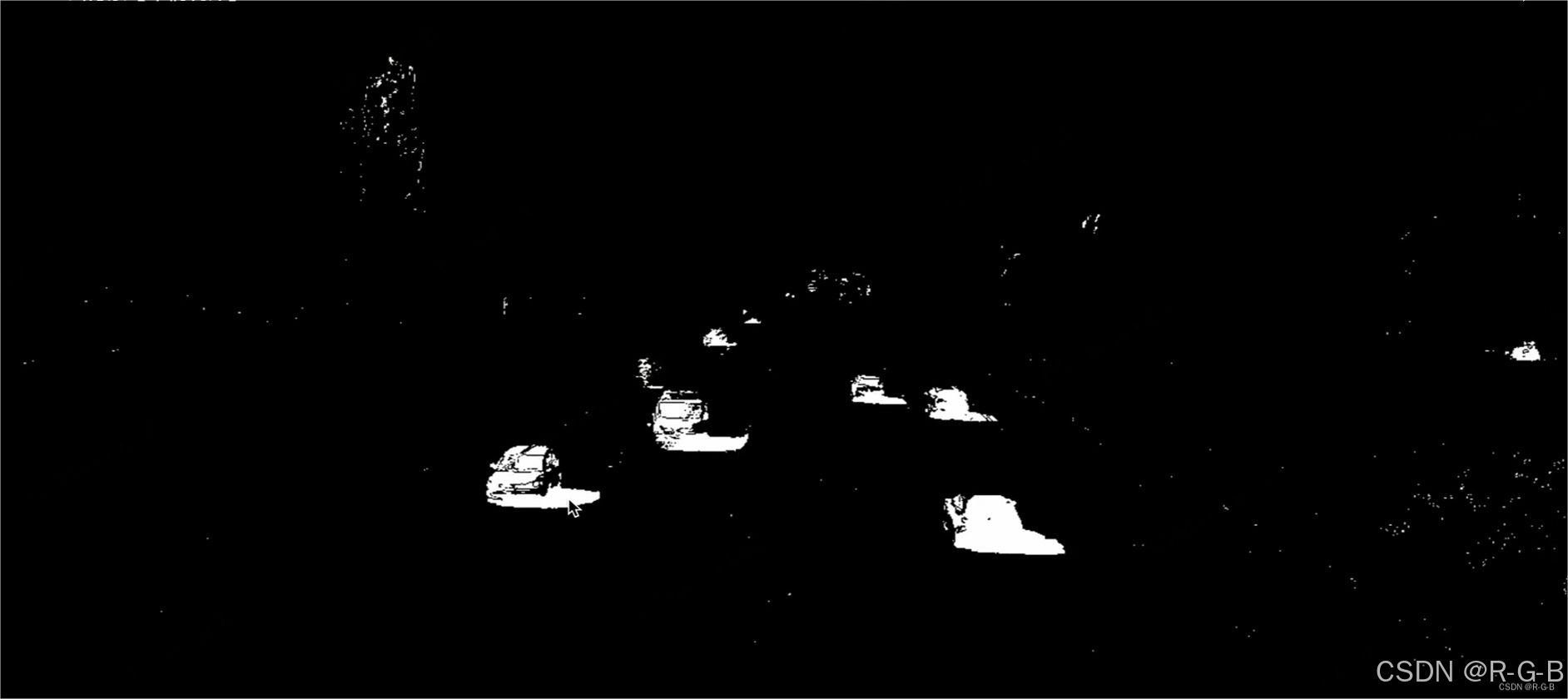

移动的物体会被标记为白色，背景会被标记为黑色的

前景的掩模就是白色的了

import cv2
import numpy as npcap=cv2.VideoCapture('video.mp4')#获取背景,此功能需要安装opencv扩展库
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()while True:ret,fram=cap.read()if(ret==True):#灰度cv2.cvtColor(fram,cv2.COLOR_BGRA2GRAY)#去噪（高斯）blur=cv2.GaussianBlur(fram,(3,3),5)#去背景,.apply() 得到前景的掩模了,移动的物体会被标记为白色，背景会被标记为黑色的mask=bgsubmog.apply(blur)cv2.imshow('mask',mask)key=cv2.waitKey(100)if(key==27):break
cap.release()
cv2.destroyAllWindows()

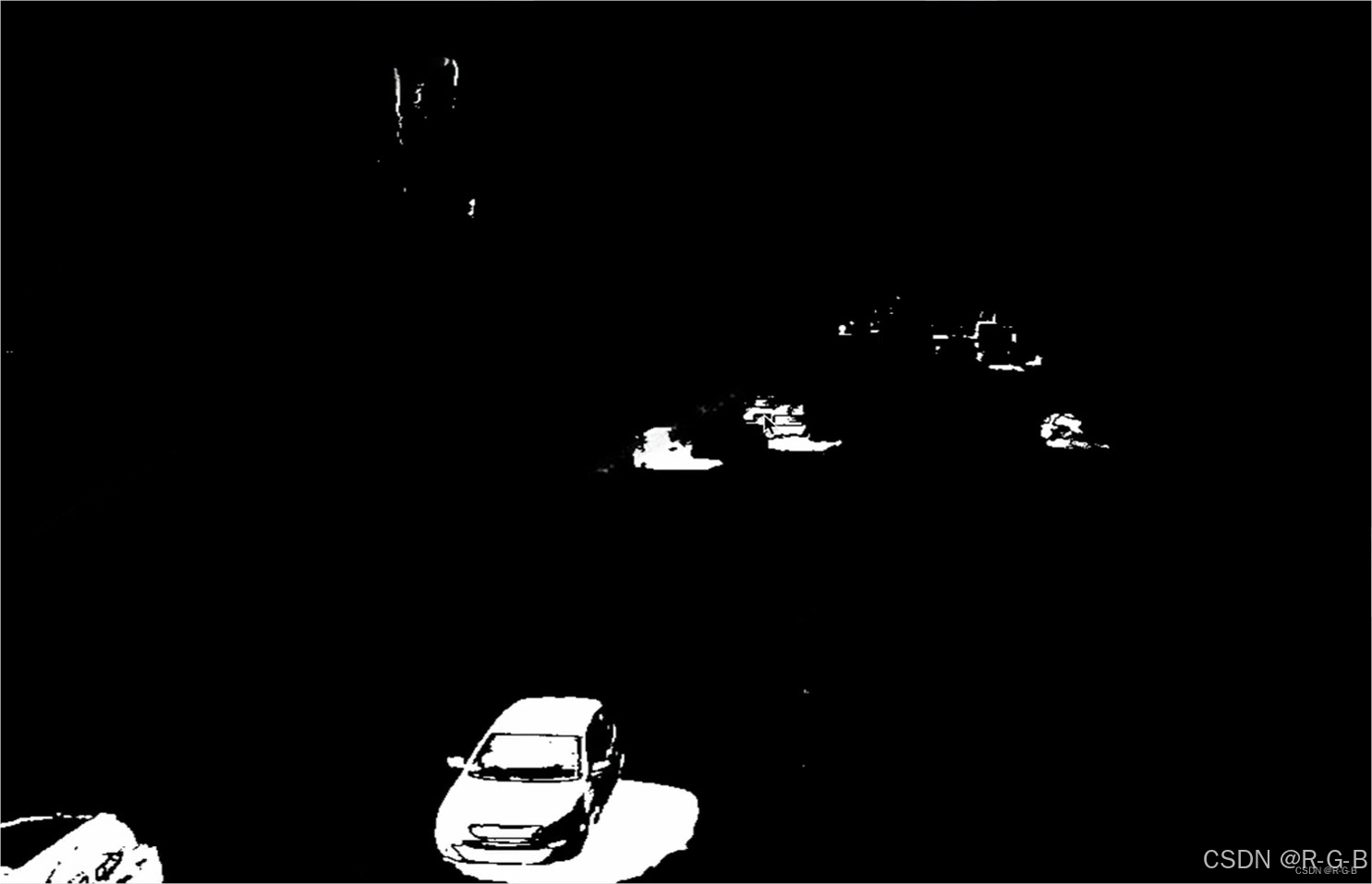

高斯滤波去噪

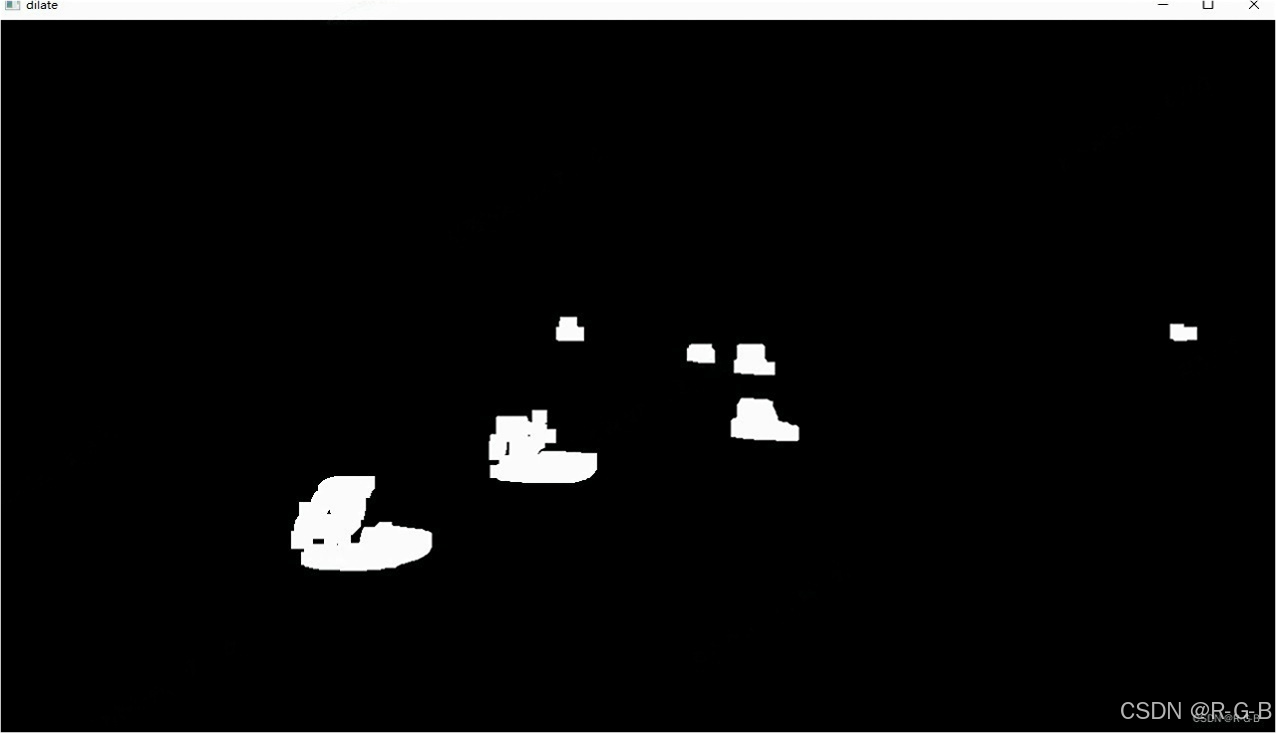

4.形态学处理，轮廓统计

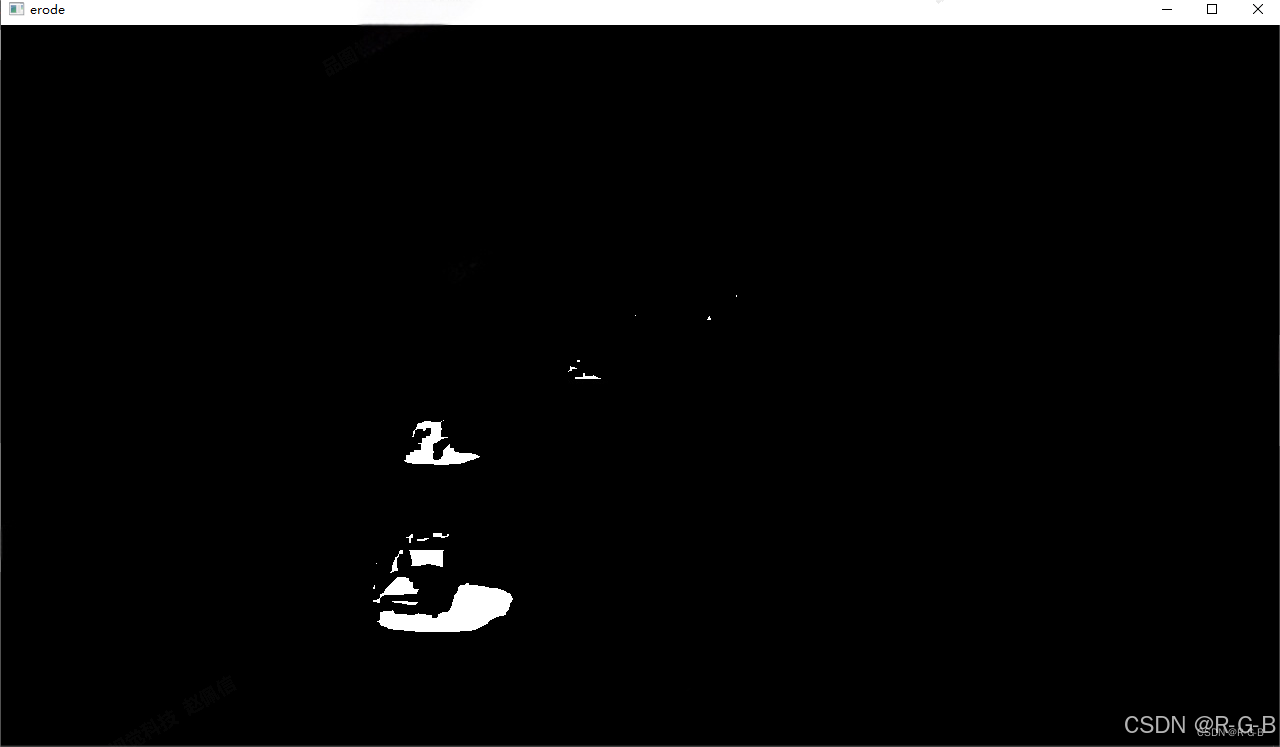

• 腐蚀, 去掉图中小斑块

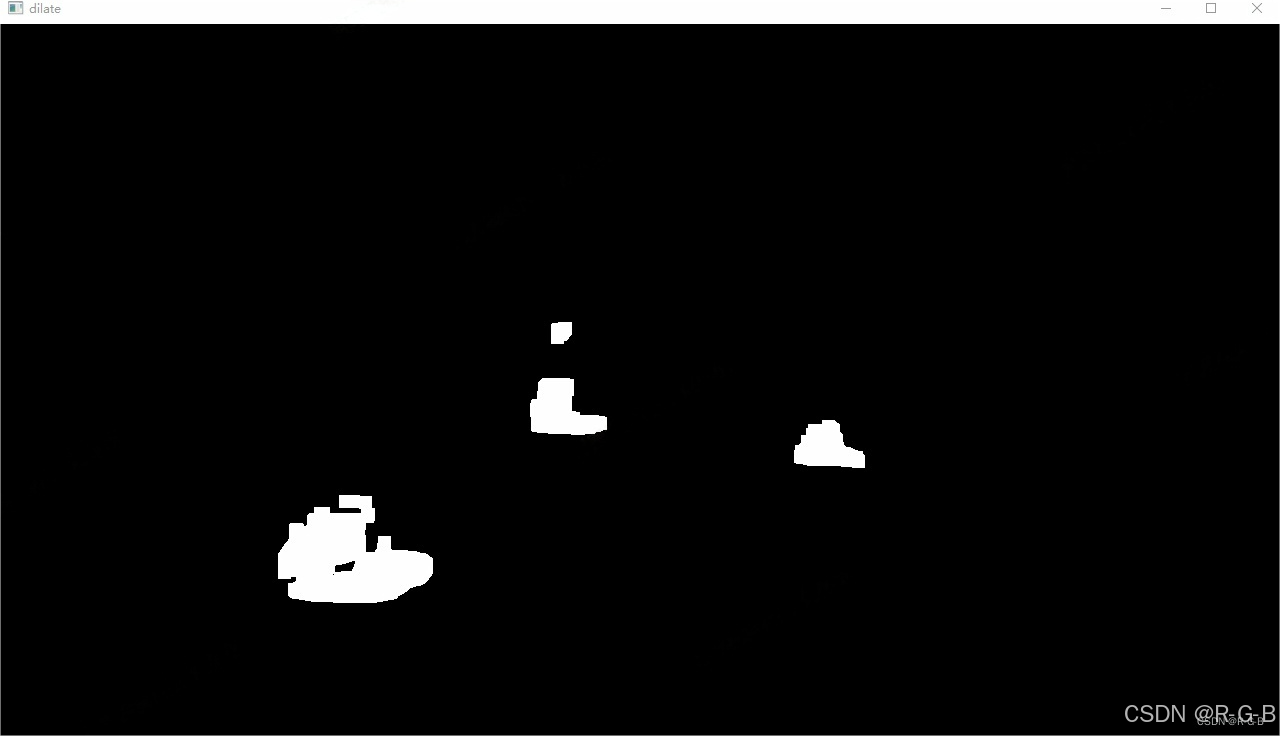

• 膨胀， 还原放大
• 闭操作， 去掉物体内部小块

import cv2
from cv2 import COLOR_BGRA2GRAY
from cv2 import erode
from cv2 import dilate
from cv2 import CHAIN_APPROX_SIMPLE
import numpy as npcap=cv2.VideoCapture('video.mp4')
#获取背景,此功能需要安装opencv扩展库
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()#形态学kernel
kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))while True:ret,fram=cap.read()if(ret==True):#灰度cv2.cvtColor(fram,cv2.COLOR_BGRA2GRAY)#去噪（高斯）blur=cv2.GaussianBlur(fram,(3,3),5)#去背景,.apply() 得到前景的掩模了,移动的物体会被标记为白色，背景会被标记为黑色的mask=bgsubmog.apply(blur)#腐蚀,去掉图中小斑块erode=cv2.erode(mask,kernel)#膨胀，还原放大dilate=cv2.dilate(erode,kernel,iterations=3)#闭操作，去掉物体内部小块close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)cv2.imshow('mask',mask)cv2.imshow('erode',erode)cv2.imshow('dilate',dilate)cv2.imshow('close',close)key=cv2.waitKey(100)if(key==27):break
cap.release()
cv2.destroyAllWindows()

 #轮廓查找contours,hierarchy=cv2.findContours(close,cv2.RETR_TREE,CHAIN_APPROX_SIMPLE)for (i,c) in enumerate(contours):(x,y,w,h)=cv2.boundingRect(c)print(x,x,w,h)cv2.rectangle(fram,(x,y),(x+w,y+h),(0,0,255),2)

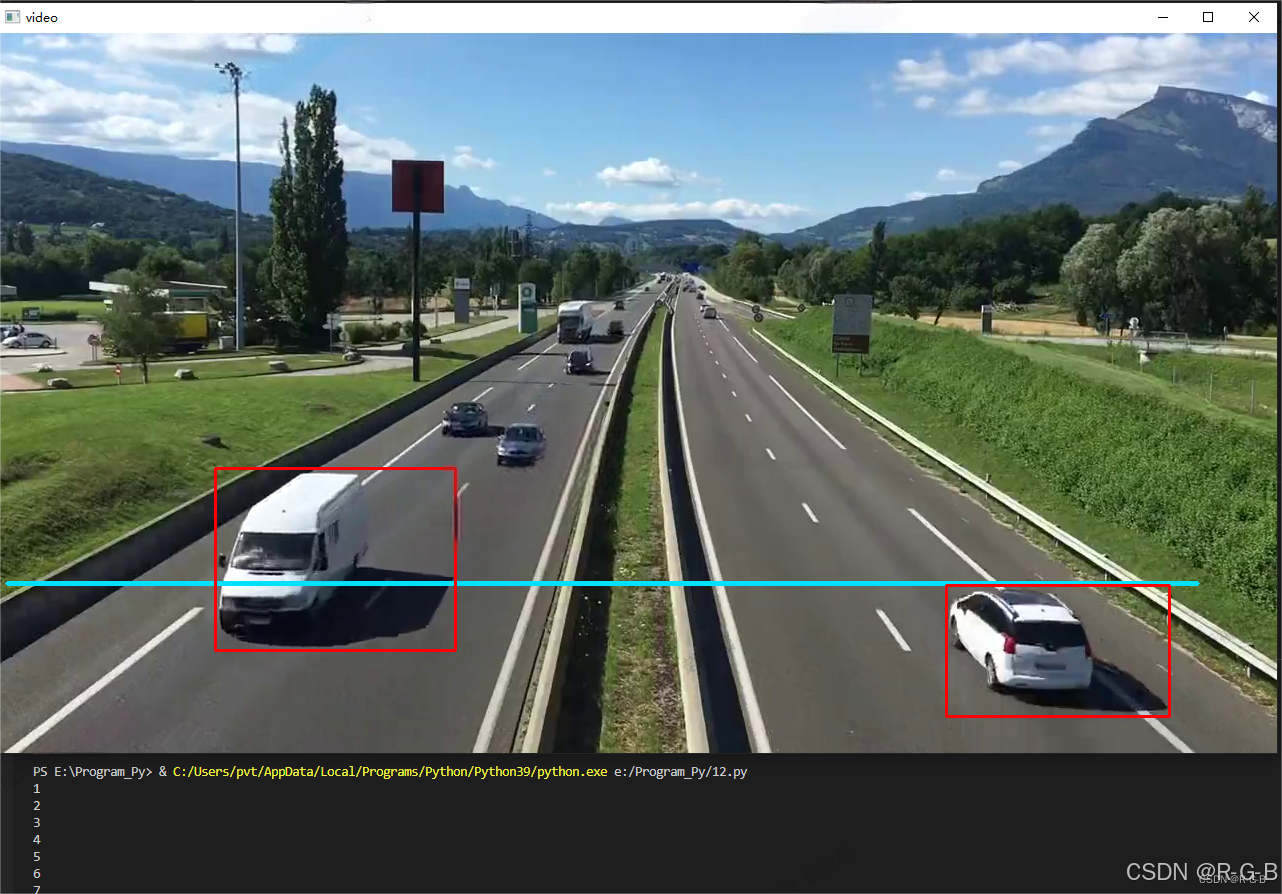

5.逻辑处理

import cv2
import numpy as np#车辆的最小宽高
min_w=90
min_h=90#定义线高
line_high=550
#线的偏移量
offset=7#存放车辆数组
cars=[]
#统计车的数量
carno=0#计算车辆中心
def center(x,y,w,h):x1=int(w/2)y1=int(h/2)cx=x+x1cy=y+y1return cx,cycap=cv2.VideoCapture('video.mp4')
#获取背景,此功能需要安装opencv扩展库
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()#形态学kernel
kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))while True:ret,fram=cap.read()if(ret==True):#灰度cv2.cvtColor(fram,cv2.COLOR_BGRA2GRAY)#去噪（高斯）blur=cv2.GaussianBlur(fram,(3,3),5)#去背景,.apply() 得到前景的掩模了,移动的物体会被标记为白色，背景会被标记为黑色的mask=bgsubmog.apply(blur)#腐蚀,去掉图中小斑块erode=cv2.erode(mask,kernel)#膨胀，还原放大dilate=cv2.dilate(erode,kernel,iterations=3)#闭操作，去掉物体内部小块close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)#轮廓查找cnts,h=cv2.findContours(close,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)#划一条检测线cv2.line(fram,(10,line_high),(1200,line_high),(255,225,0),3)for (i,c) in enumerate(cnts):(x,y,w,h)=cv2.boundingRect(c)#对车辆宽高进行判断，验证是否有效的车辆isValid=(w>=min_w) and (h>=min_h)if(not isValid):continue#到这里的是有效的车cv2.rectangle(fram,(x,y),(x+w,y+h),(0,0,255),2)#计数方式，计算汽车轮廓中心点，当这个中心点经过指定的那条界限，数量加一cpoint =center(x,y,w,h)#print(cpoint)cars.append(cpoint)#要有一条线#偏移范围6，点在线的附近+-6处经过都有效#从数组中减去for (x, y) in cars:if((y > line_high - offset) and (y < line_high + offset)):carno +=1cars.remove((x,y))print(carno)cv2.imshow('video',fram)key=cv2.waitKey(1)if(key==27):breakcap.release()
cv2.destroyAllWindows()

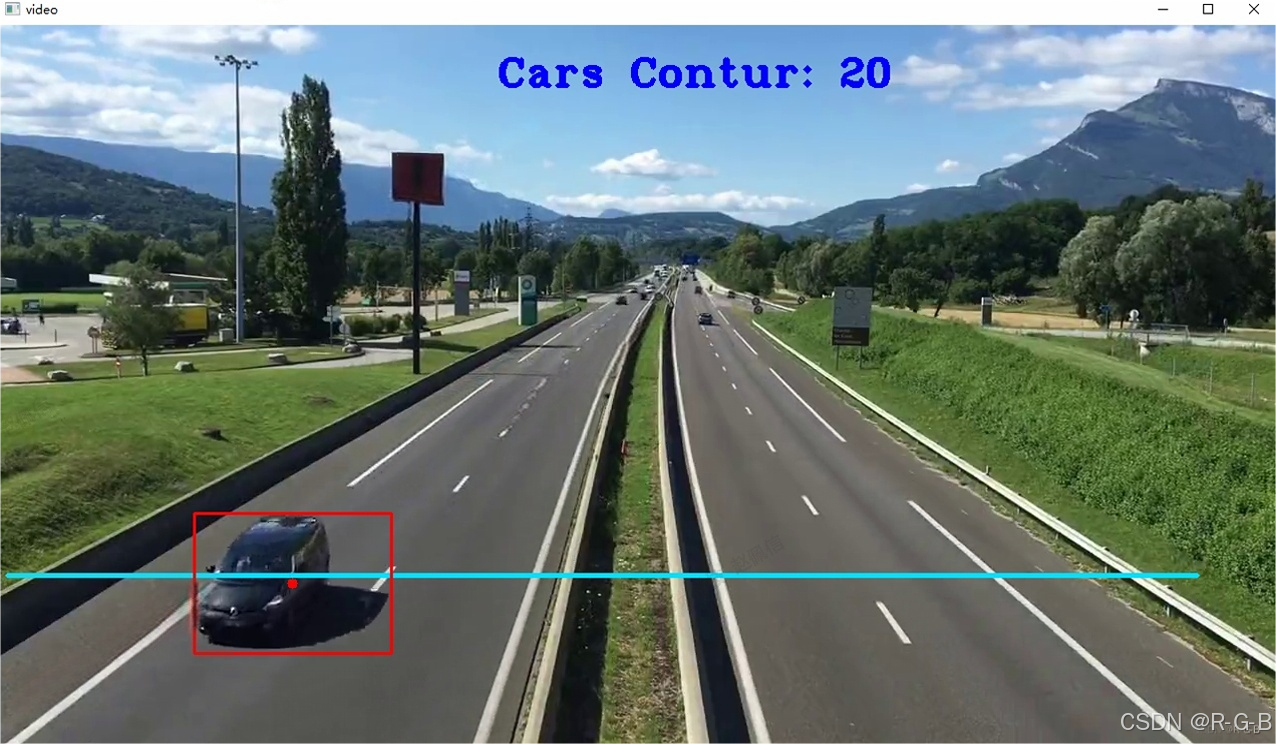

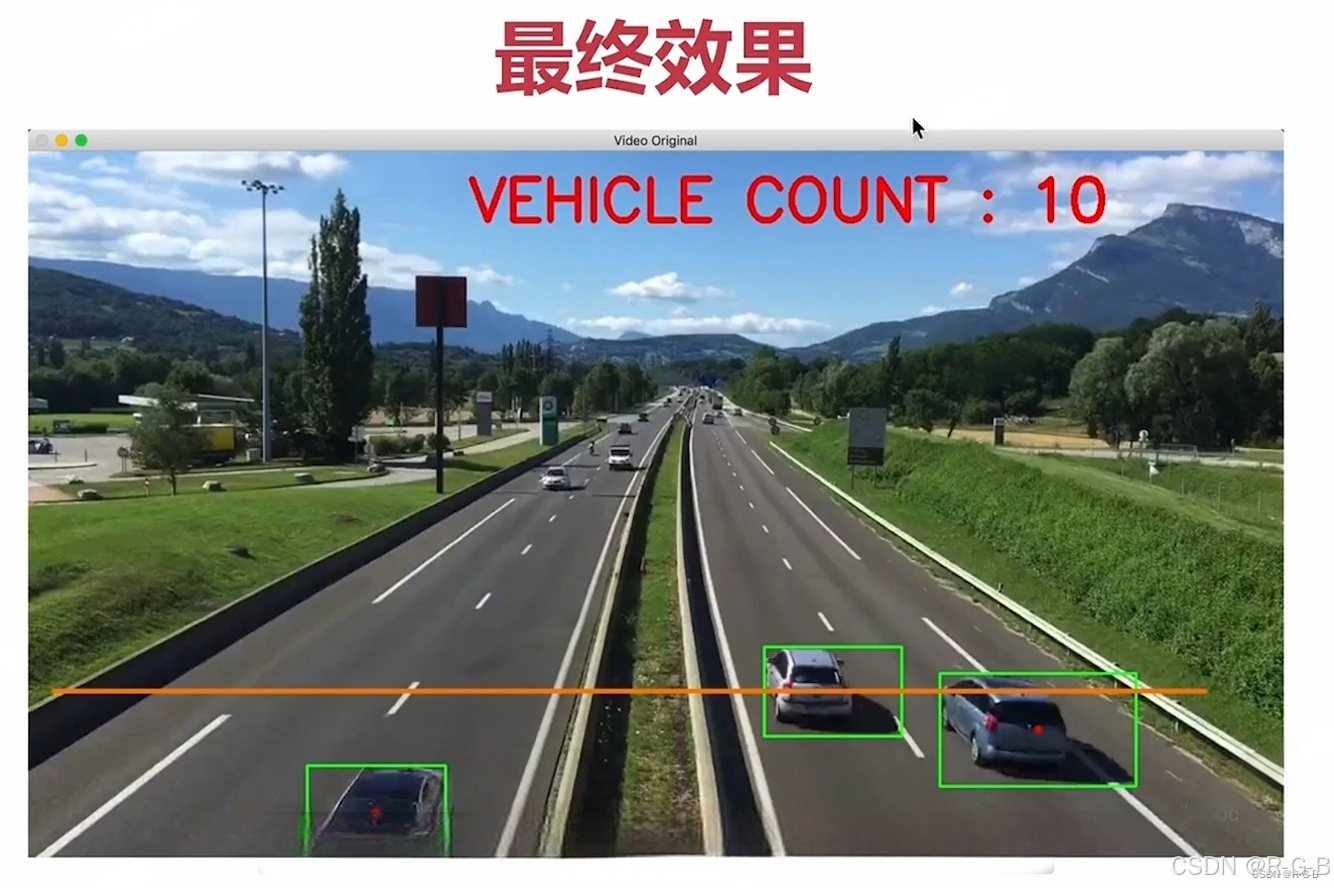

6 实时显示统计信息

putText函数直接写在内循环，屏幕上打印的text会一闪而过

   for (x, y) in cars:if((y > line_high - offset) and (y < line_high + offset)):carno +=1cars.remove((x,y))print(carno)cv2.putText(fram,"Cars Contur:"+str(carno),(500,60),fontFace=FONT_HERSHEY_COMPLEX_SMALL,fontScale=2,color=(0,255,0),thickness=5)

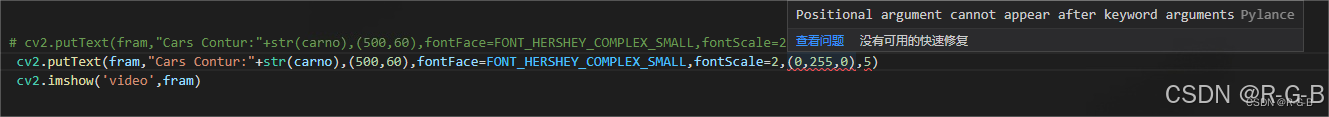

6.2 SyntaxError: positional argument follows keyword argument

SyntaxError: positional argument follows keyword argument
出现这个bug的原因在于参数位置不正确，关键字参数必须跟随在位置参数后面! 因为python函数在解析参数时, 是按照顺序来的, 位置参数是必须先满足, 才能考虑其他可变参数.

解决方法1： 出错的位置起，每个变量前面都加上形参的名字

cv2.putText(fram,"Cars Contur:"+str(carno),(500,60),fontFace=FONT_HERSHEY_COMPLEX_SMALL,fontScale=2,color=(0,255,0),thickness=5)

解决方法2： 删掉所有形参的名字

cv2.putText(fram,"Cars Contur:"+str(carno),(500,60),FONT_HERSHEY_COMPLEX_SMALL,2,(0,255,0),5)

7 完整代码

import cv2
from cv2 import FONT_HERSHEY_COMPLEX_SMALL
import numpy as np#车辆的最小宽高
min_w=100
min_h=90#定义线高
line_high=550
#线的偏移量
offset=7#存放车辆数组
cars=[]
#统计车的数量
carno=0#计算车辆中心
def center(x,y,w,h):x1=int(w/2)y1=int(h/2)cx=x+x1cy=y+y1return cx,cycap=cv2.VideoCapture('video.mp4')
#获取背景,此功能需要安装opencv扩展库
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()#形态学kernel
kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))while True:ret,fram=cap.read()if(ret==True):#灰度cv2.cvtColor(fram,cv2.COLOR_BGRA2GRAY)#去噪（高斯）blur=cv2.GaussianBlur(fram,(3,3),5)#去背景,.apply() 得到前景的掩模了,移动的物体会被标记为白色，背景会被标记为黑色的mask=bgsubmog.apply(blur)#腐蚀,去掉图中小斑块erode=cv2.erode(mask,kernel)#膨胀，还原放大dilate=cv2.dilate(erode,kernel,iterations=3)#闭操作，去掉物体内部小块close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)close=cv2.morphologyEx(dilate,cv2.MORPH_CLOSE,kernel)#轮廓查找cnts,h=cv2.findContours(close,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)#划一条检测线cv2.line(fram,(10,line_high),(1200,line_high),(255,225,0),3)for (i,c) in enumerate(cnts):(x,y,w,h)=cv2.boundingRect(c)#对车辆宽高进行判断，验证是否有效的车辆isValid=(w>=min_w) and (h>=min_h)if(not isValid):continue#到这里的是有效的车cv2.rectangle(fram,(x,y),(x+w,y+h),(0,0,255),2)#计数方式，计算汽车轮廓中心点，当这个中心点经过指定的那条界限，数量加一cpoint =center(x,y,w,h)cv2.circle(fram,cpoint,5,(0,0,255),-1)#print(cpoint)cars.append(cpoint)#要有一条线#偏移范围6，点在线的附近+-6处经过都有效#从数组中减去for (x, y) in cars:if((y > line_high - offset) and (y < line_high + offset)):carno +=1cars.remove((x,y))print(carno)# cv2.putText(fram,"Cars Contur:"+str(carno),(500,60),fontFace=FONT_HERSHEY_COMPLEX_SMALL,fontScale=2,color=(0,255,0),thickness=5)cv2.putText(fram,"Cars Contur: "+str(carno),(500,60),FONT_HERSHEY_COMPLEX_SMALL,2,(255,0,0),3)cv2.imshow('video',fram)key=cv2.waitKey(50)if(key==27):breakcap.release()
cv2.destroyAllWindows()

8 传统方法 存在的缺陷

但是仍然存在一下问题，
1.检测线的高低；
2.检测物体的长宽设置；
3.检测线偏移量；
4.以检测框的中心经过检测线作为检测表标准，容易漏记多计；

以上提到的几个事项的参数，都是人为设定的，不够灵活。这是传统算法的缺点，深度学习可以跟踪，从车辆进入视线和离开视线跟踪为一辆车，不会重复，漏计等
