计算机视觉（opencv）实战二——图像边界扩展cv2.copyMakeBorder()

OpenCV copyMakeBorder() 图像边界扩展详解与实战

在图像处理和计算机视觉中，有时需要在原始图像的四周增加边界（Padding）。这种操作在很多场景中都有应用，比如：

• 卷积神经网络（CNN）中的图像预处理

• 为图像添加装饰性边框

• 保证滤波、卷积等操作不会丢失边缘信息

OpenCV 提供了一个非常方便的函数 cv2.copyMakeBorder() 来实现边界扩展。

---

1. copyMakeBorder() 函数原型

cv2.copyMakeBorder()是OpenCV库中的一个函数，用于给图像添加额外的边界(padding)。

dst = cv2.copyMakeBorder(src, top, bottom, left, right, borderType[, value])

参数说明

参数	含义
src	原始图像
top, bottom, left, right	上、下、左、右四个方向的边界宽度（单位：像素）
borderType	边界类型（见下文详解）
value	当 borderType=cv2.BORDER_CONSTANT 时，需要指定填充的颜色（BGR 格式）

---

2. 常用 borderType 类型

OpenCV 提供了多种扩展方式，不同方式在边缘处理时会有不同效果。

1. cv2.BORDER_CONSTANT

   • 用固定颜色填充边界。

   • 需要额外指定 value 参数，例如 (0, 0, 255) 代表红色。

   • 适合纯色边框的效果。

2. cv2.BORDER_REFLECT

   • 镜像反射边界，边界像素会被复制。

   • 模式类似：321|123456789|987

3. cv2.BORDER_REFLECT_101 或 cv2.BORDER_REFLECT101

   • 也是镜像反射，但不复制边界像素本身。

   • 模式类似：432|123456789|876

4. cv2.BORDER_REPLICATE

   • 使用边界像素重复填充。

   • 模式类似：111|123456789|999

5. cv2.BORDER_WRAP

   • 边界使用图像另一侧的像素包裹。

   • 模式类似：789|123456789|123

---

3. 示例代码

下面的示例会分别展示 5 种 borderType 效果，方便直观对比。

import cv2# 读取图片
img = cv2.imread('lyf.jpg')# 调整图片大小
img = cv2.resize(img, (500, 500))# 设置边界宽度
top, bottom, left, right = 100, 100, 100, 100# 1. 设置颜色边界（红色）
constant = cv2.copyMakeBorder(img, top, bottom, left, right,borderType=cv2.BORDER_CONSTANT, value=(0, 0, 255))# 2. 镜像反射（复制边界像素）
reflect = cv2.copyMakeBorder(img, top, bottom, left, right, borderType=cv2.BORDER_REFLECT)# 3. 镜像反射（不复制边界像素）
reflect101 = cv2.copyMakeBorder(img, top, bottom, left, right, borderType=cv2.BORDER_REFLECT101)# 4. 重复边界像素
replicate = cv2.copyMakeBorder(img, top, bottom, left, right, borderType=cv2.BORDER_REPLICATE)# 5. 包裹方式
wrap = cv2.copyMakeBorder(img, top, bottom, left, right, borderType=cv2.BORDER_WRAP)# 显示结果
cv2.imshow('Original', img)
cv2.imshow('BORDER_CONSTANT', constant)
cv2.imshow('BORDER_REFLECT', reflect)
cv2.imshow('BORDER_REFLECT101', reflect101)
cv2.imshow('BORDER_REPLICATE', replicate)
cv2.imshow('BORDER_WRAP', wrap)cv2.waitKey(0)
cv2.destroyAllWindows()

---

4. 运行效果示意

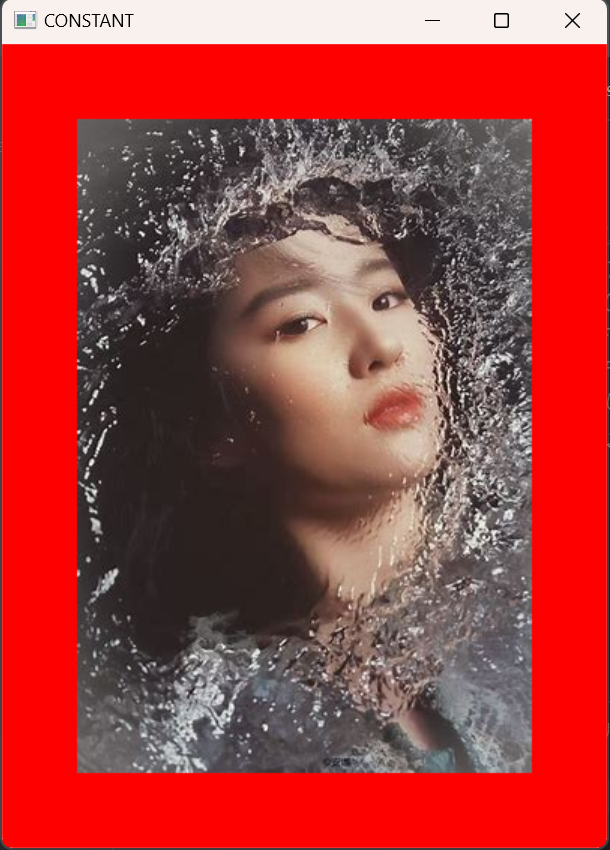

BORDER_CONSTANT

BORDER_REFLECT

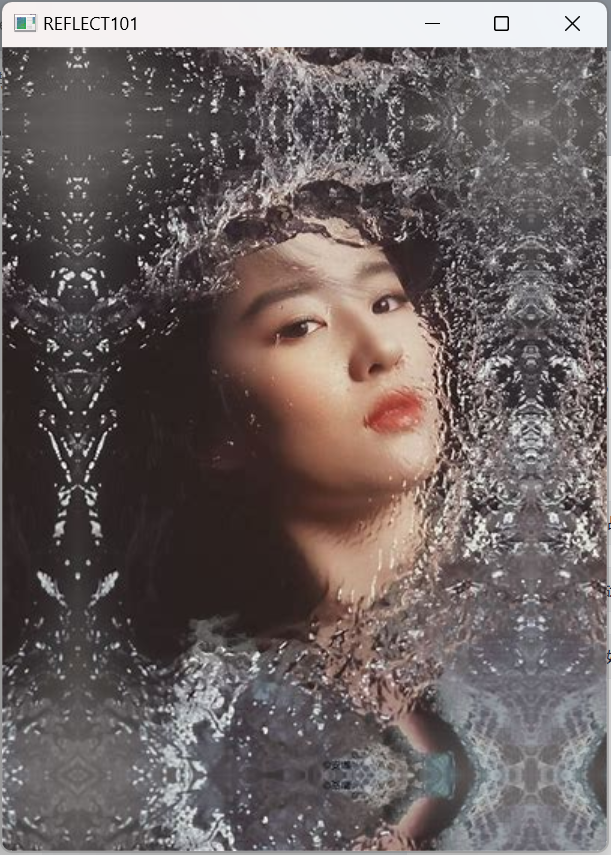

BORDER_REFLECT101

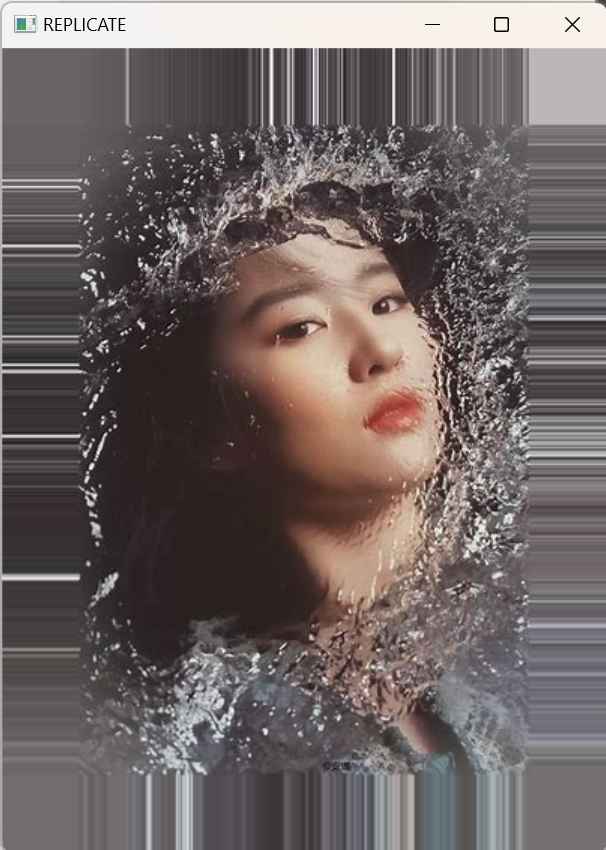

BORDER_REPLICATE

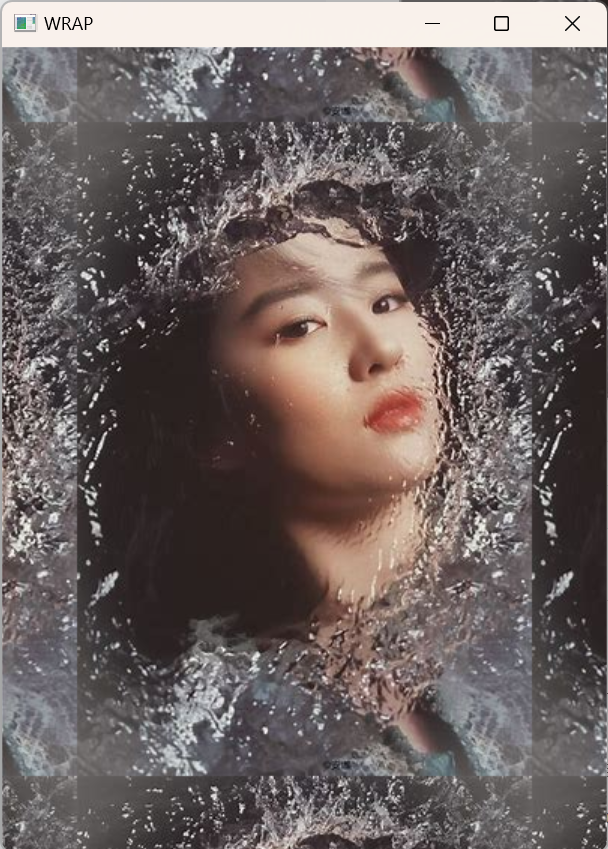

BORDER_WRAP

类型	效果描述
BORDER_CONSTANT	边界为纯红色（示例中是 (0,0,255)）
BORDER_REFLECT	边界为镜像反射，边缘处像素被复制
BORDER_REFLECT101	边界为镜像反射，去掉边缘像素自身
BORDER_REPLICATE	边界像素直接复制填充
BORDER_WRAP	边界使用对面边的像素包裹

---

5.应用场景案例

多给几个真实案例，读者会立刻想到怎么用：

• 图像边框美化 → 用 BORDER_CONSTANT 做彩色相框。

• 深度学习数据增强 → 随机 padding 后再裁剪。

• 全景图拼接 → 避免拼接缝隙处出现黑边。

• 滤波降噪 → 用镜像 padding 防止边缘模糊不均。

---

6. 小结

cv2.copyMakeBorder() 是一个简单而强大的函数，可以在图像四周添加不同类型的边界。
在实际应用中：

• 图像卷积/滤波前 → 推荐 BORDER_REFLECT 或 BORDER_REFLECT101，能保留边缘信息。

• 美化图片 → 推荐 BORDER_CONSTANT，可指定任意颜色作为相框。

• 特殊视觉效果 → 可尝试 BORDER_WRAP。

掌握它之后，你不仅能做图像边界填充，还能理解很多计算机视觉算法在“边缘处理”时的逻辑。
