怎么判断晶振的好坏，有什么简单的办法

今天来聊聊晶振的好坏判断方法，3个步骤轻松搞定。

外观检查：先看脸，再看脚

晶振体积虽小，但问题往往写在“脸上”。第一步，用肉眼观察：

裂痕与破损：晶振表面如果有明显裂纹或缺口，大概率内部晶体已碎裂，直接报废。

引脚氧化：引脚发黑或有绿色锈斑，说明接触不良，可能导致信号中断。用橡皮擦轻轻擦拭氧化层，再重新焊接试试。

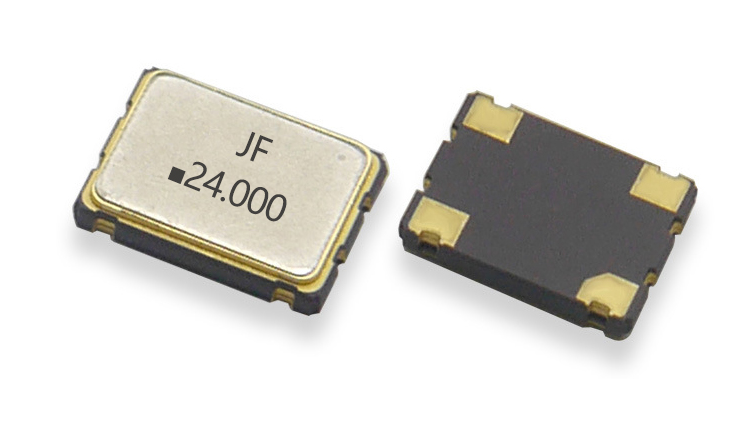

封装异常：有源晶振（通常4引脚）的金属壳若鼓起或变形，可能内部电路损坏。

如果外观没问题，再进入下一步测试。

万用表测试：3招快速排查

万用表是电子维修的“万能钥匙”，以下操作无需拆解设备，直接在电路板上进行：

1.电阻法（检测短路）

步骤：万用表调至R×10k档，表笔接触晶振两脚。

结果：

阻值无穷大：正常，无短路。

阻值接近0Ω：内部短路，直接换新。

注意：此方法只能排除短路，无法判断是否开路或频率异常。

2.电压法（判断是否起振）

步骤：万用表调至直流电压档，红表笔接晶振引脚，黑表笔接地。

结果：

无源晶振：两脚电压应接近电源电压的一半（如5V供电时约2.5V），且两脚电压有差异。若两脚电压相同或接近0V，可能未起振。

有源晶振：输出脚电压接近电源电压（如3.3V供电时为3V左右），否则可能损坏。

3.电容法（辅助参考）

步骤：万用表切换至电容档，测量晶振两脚电容。

结果：正常晶振容量在几十到几百皮法（pF），若容量明显减小，可能内部老化。

替换法：终极验证

如果前两步无法确定，直接换晶振是最可靠的方法：

型号匹配：必须选择同频率、同封装的晶振，有源晶振还要注意工作电压（如3.3V或5V）。

负载电容：无源晶振需搭配原电路的匹配电容（通常标注在电路板上），否则可能导致频率偏移。

操作技巧：

焊接时用恒温烙铁（300℃左右），避免过热损坏。

有源晶振引脚有方向性，接反会导致停振。

替换后通电测试，若设备恢复正常，说明原晶振已失效。

小技巧：听声辨好坏

进阶操作：用1.5V电池连接晶振两脚，贴近耳朵仔细听。若听到轻微的哒哒声，说明晶振正在振荡；无声则可能未起振或损坏。不过此方法仅适用于低频晶振（如32.768kHz钟表晶振），高频晶振声音微弱难以分辨。

注意事项：

区分有源与无源：有源晶振自带振荡电路，直接输出方波；无源晶振需外部电路驱动，输出正弦波。测试方法不同，别弄混！

安全第一：测试时确保电路板断电，避免触电。试电笔测晶振的方法（需插入市电）存在风险，非专业人士慎用。

专业工具辅助：有条件的话，用示波器观察波形最准确——正常晶振应输出稳定的正弦波或方波，且频率与标称值偏差极小。

总结：

外观检查：快速排除物理损坏。

万用表三招：电阻、电压、电容分步测试。

替换法：终极验证，省时省力。

小技巧：电池听声法，适合新手应急判断。
