【unity实战】在unity实现一套可扩展的Model-View-Data (MVD) 系统架构设计

最终效果

前言

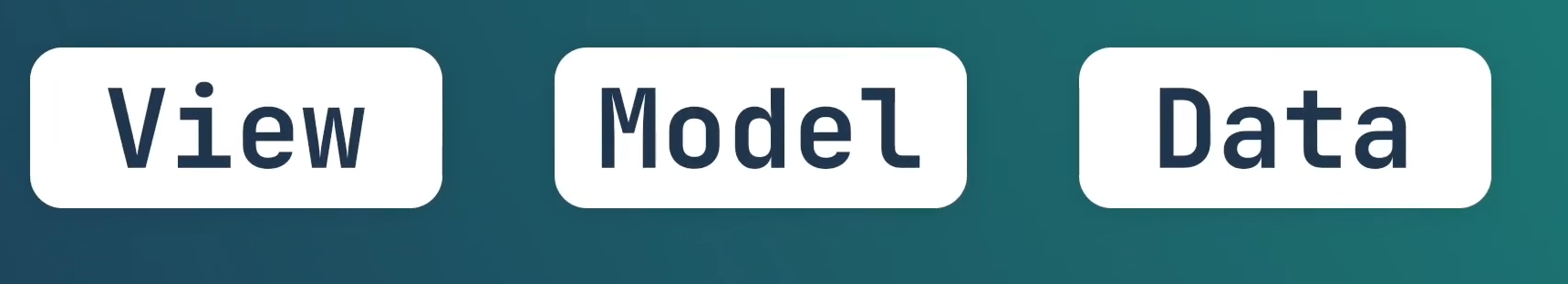

1、什么是MVD架构

Model-View-Data (MVD)是一种类似于MVC(Model-View-Controller)的架构模式，特别适合游戏开发。它将应用程序分为三个主要部分：

• View: 处理游戏对象的视觉表现
• Model: 管理游戏的核心数据和逻辑
• Data: 存储和管理静态或配置数据

这种架构实现了：

• 数据与逻辑分离

• 状态与表现分离

• 支持灵活的实例化

• 便于扩展和维护

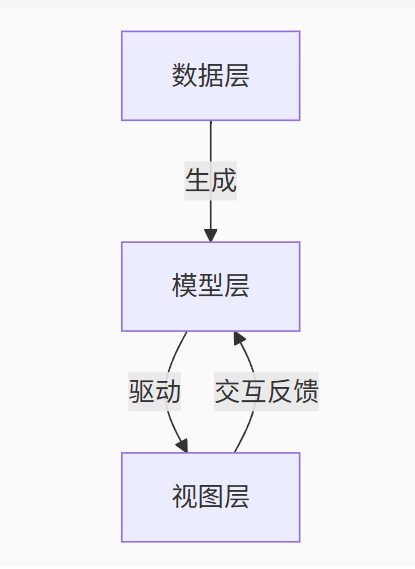

2、组件关系示意图

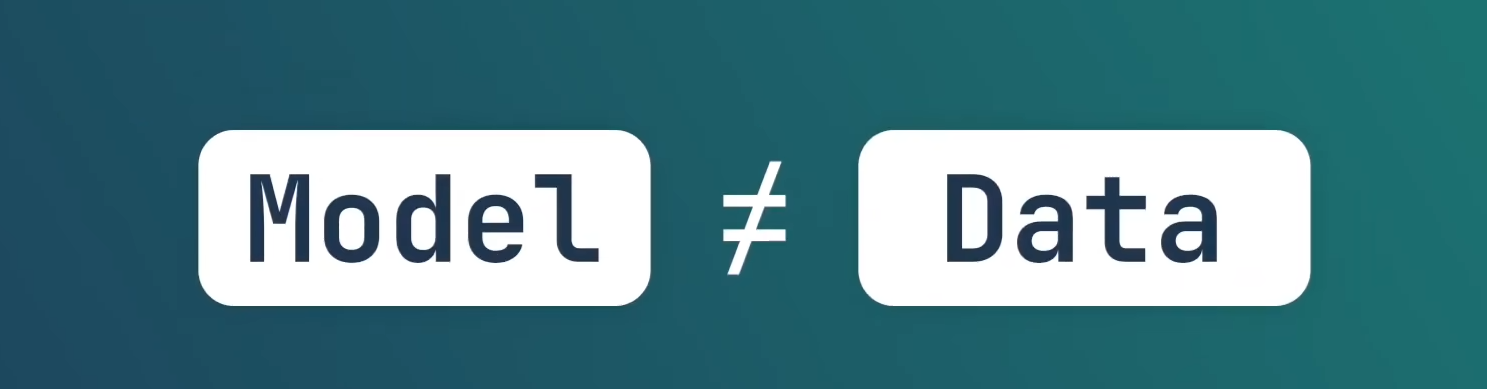

3、Model模型和Data数据的区别

虽然模型和数据看起来很相似，但还是有一些差异。

• 数据是静态模板（每个类型只有一份）
• 模型是动态实例（可根据数据创建多个）

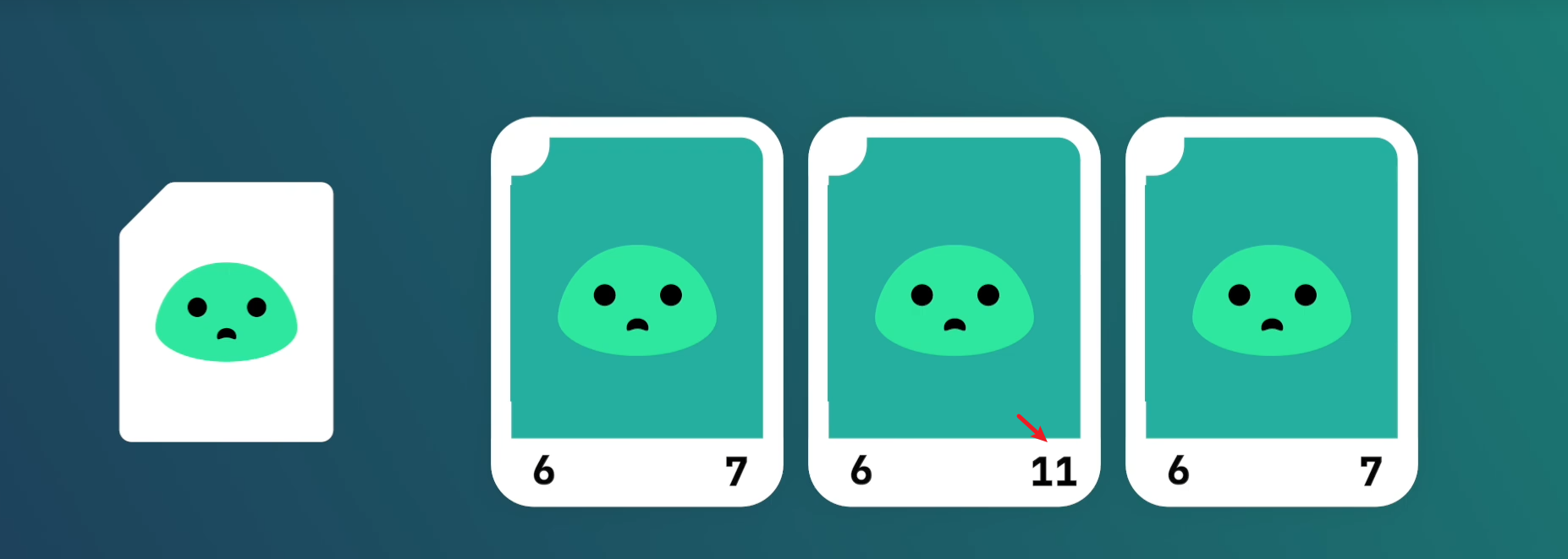

示例说明，以"史莱姆卡牌"为例：

• 数据层定义：

  • 基础攻击力：5

  • 基础生命值：10

  • 初始效果：治疗+2

• 游戏运行时：

  • 可以创建多个史莱姆卡牌实例

  • 每个实例继承数据层的初始值

  • 各实例的状态可独立变化（如一个生命值提升为11，另一个仍保持7）

  • 视图实时显示每个实例的当前状态

4、基础文件结构设计

Assets/
├── Scripts/
│ ├── Core/
│ │ ├── Models/ // 模型层
│ │ ├── Views/ // 视图层
│ │ ├── Data/ // 数据层
│ ├── Utilities/ // 工具类
│ └── GameManager.cs // 游戏入口

5、游戏开发中的扩展应用

5.1 可扩展卡牌系统

• 数据层：存储基础属性（名称/图标/基础数值）、定义卡牌效果模板、提供卡牌生成蓝图
• 模型层：维护卡牌当前属性（攻击力/生命值等）、管理临时状态和效果（增益/减益）、执行游戏逻辑运算
• 视图层：显示卡牌的实时状态和数据、处理玩家交互（点击/拖拽等）、播放视觉特效和动画

5.2 角色系统

• 数据层：角色基础属性（血量/攻击力）、技能模板
• 模型层：实时状态（当前血量/装备加成）、Buff/Debuff
• 视图层：3D模型、血条UI、技能特效

5.3 道具/装备系统

• 数据层：武器基础伤害、耐久度、图标
• 模型层：当前耐久度、强化等级、附魔效果
• 视图层：背包图标、装备外观、粒子特效

5.4 技能系统

• 数据层：技能CD、伤害公式、动画触发参数
• 模型层：当前冷却时间、连击计数
• 视图层：技能图标、施法特效、屏幕震动

5.5 场景交互对象

• 数据层：可破坏物件的抗性参数
• 模型层：当前耐久值、破坏状态
• 视图层：裂纹贴图、破碎动画

5.6 UI系统

• 数据层：窗口布局配置、文字内容
• 模型层：打开/关闭状态、动态数据绑定
• 视图层：实际渲染的UI元素

实例：实现一个可扩展卡牌系统

1、创建MVD架构

1.1 数据层 (Data)

using UnityEngine;//存储卡牌数据
[CreateAssetMenu(menuName = "Card Data")]
public class CardData : ScriptableObject
{[field: SerializeField] public Sprite Sprite { get; private set; } // 卡牌图片[field: SerializeField] public int Cost { get; private set; }      // 卡牌费用[field: SerializeField, TextArea] public string Effect { get; private set; }  // 卡牌效果描述
}

• 功能：卡牌原始定义库

• 职责：

  • 存储基础属性（名称/图标/基础数值）

  • 定义卡牌效果模板

  • 提供卡牌生成蓝图

• 特性：

  • 使用ScriptableObject实现

  • 只读设计（运行时不可修改）

  • 单数据可生成多实例

1.2 模型层 (Model)

using UnityEngine;public class Card
{private readonly CardData cardData; // 只读的卡牌基础数据// 构造函数：用CardData初始化卡牌public Card(CardData cardData){this.cardData = cardData;Effect = cardData.Effect; // 初始化效果Cost = cardData.Cost;    // 初始化费用}// 属性public Sprite Sprite => cardData.Sprite; // 获取卡牌图片（简写属性）public string Title => cardData.name;    // 卡牌标题使用ScriptableObject的名称public int Cost { get; set; }           // 卡牌费用（可修改）public string Effect { get; set; }      // 卡牌效果（可修改）// 执行卡牌效果public void PerformEffect(){Debug.Log($"触发卡牌效果：{Effect}，费用：${Cost}");// 这里可以扩展实际游戏效果逻辑}
}

• 功能：卡牌运行时动态状态容器

• 职责：

  • 维护卡牌当前属性（攻击力/生命值等）

  • 管理临时状态和效果（增益/减益）

  • 执行游戏逻辑运算

• 特性：

  • 基于数据层实例化

  • 支持运行时状态修改

  • 每个卡牌实例拥有独立模型

1.3 视图层 (View)

using TMPro;
using UnityEngine;
using UnityEngine.EventSystems;public class CardView : MonoBehaviour, IPointerClickHandler // 实现点击接口
{[SerializeField] private SpriteRenderer cardImage; // 卡牌图片渲染器[SerializeField] private TMP_Text title;         // 卡牌标题文本（TextMeshPro）[SerializeField] private TMP_Text cost;          // 卡牌费用文本（TextMeshPro）[SerializeField] private TMP_Text effect;          // 卡牌效果描述文本（TextMeshPro）private Card card; // 关联的卡牌逻辑对象// 初始化卡牌视图public void Setup(Card card){this.card = card;cardImage.sprite = card.Sprite; // 设置卡牌图片title.text = card.Title;        // 设置标题cost.text = card.Cost.ToString(); // 设置费用effect.text = card.Effect;  //设置卡牌效果描述}// 点击卡牌时的处理public void OnPointerClick(PointerEventData eventData){card.PerformEffect(); // 执行卡牌效果Destroy(gameObject);  // 使用后销毁卡牌（可根据需求修改）}
}

• 功能：卡牌在游戏世界中的可视化表现

• 职责：

  • 显示卡牌的实时状态和数据

  • 处理玩家交互（点击/拖拽等）

  • 播放视觉特效和动画

• 特性：纯表现层，不存储业务逻辑

2、测试调用

2.1 游戏管理器脚本

这里我们创建一个小型的游戏管理器脚本，以便我们可以测试调用前面创建的MVD架构

using System.Collections.Generic;
using UnityEngine;public class GameManager : MonoBehaviour
{[SerializeField] private List<CardData> cardDatas; // 所有卡牌数据列表[SerializeField] private CardView cardView;       // 卡牌视图预制体private List<Card> deck; // 卡组private void Start(){InitializeDeck(); // 初始化卡组}// 初始化卡组（创建10张随机卡牌）private void InitializeDeck(){deck = new List<Card>();for (int i = 0; i < 10; i++){// 随机选择卡牌数据CardData data = cardDatas[Random.Range(0, cardDatas.Count)];// 创建新卡牌并加入卡组Card card = new Card(data);deck.Add(card);}}// 抽卡方法public void DrawCard(){if (deck.Count == 0) return; // 卡组为空时不抽卡// 随机选择一张卡Card drawnCard = deck[Random.Range(0, deck.Count)];deck.Remove(drawnCard); // 从卡组移除// 实例化卡牌视图CardView view = Instantiate(cardView);view.Setup(drawnCard); // 初始化卡牌视图}
}

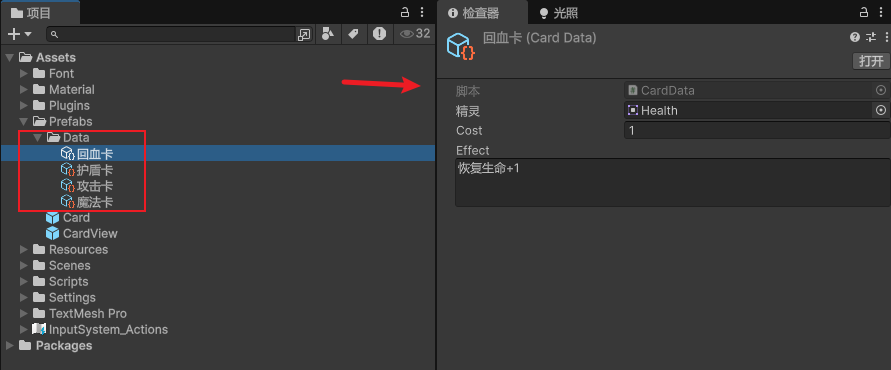

2.2 配置不同的卡牌模板数据

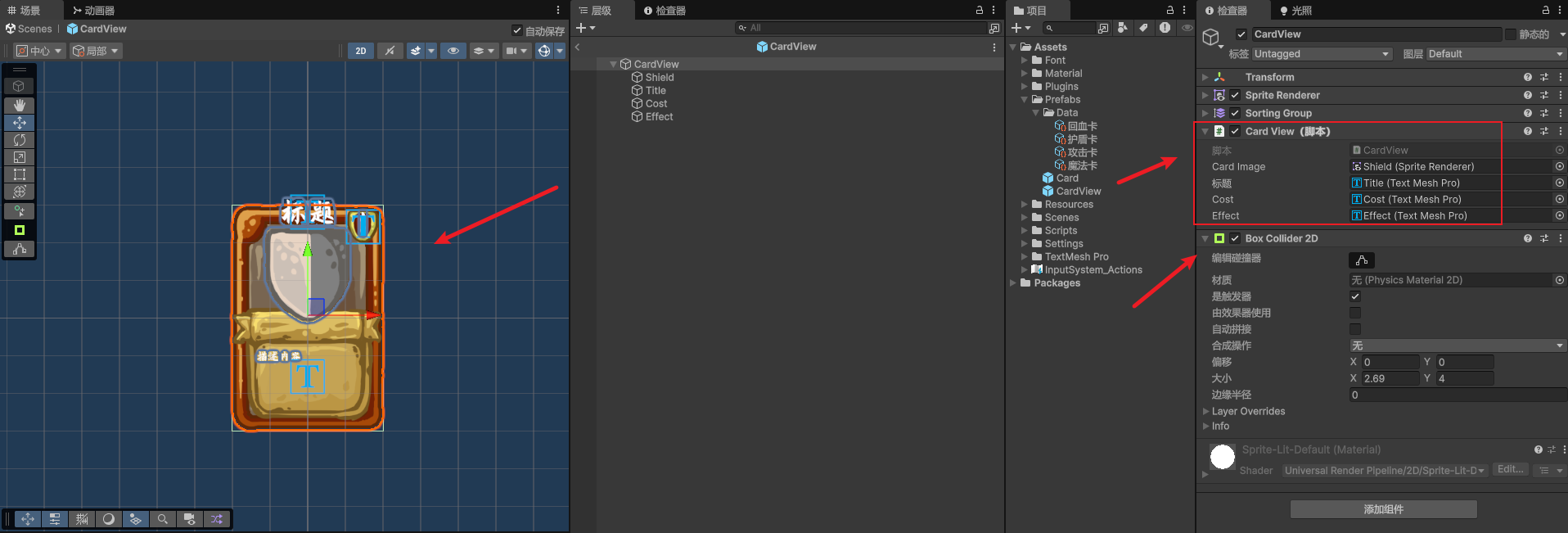

2.3 创建CardView预制体

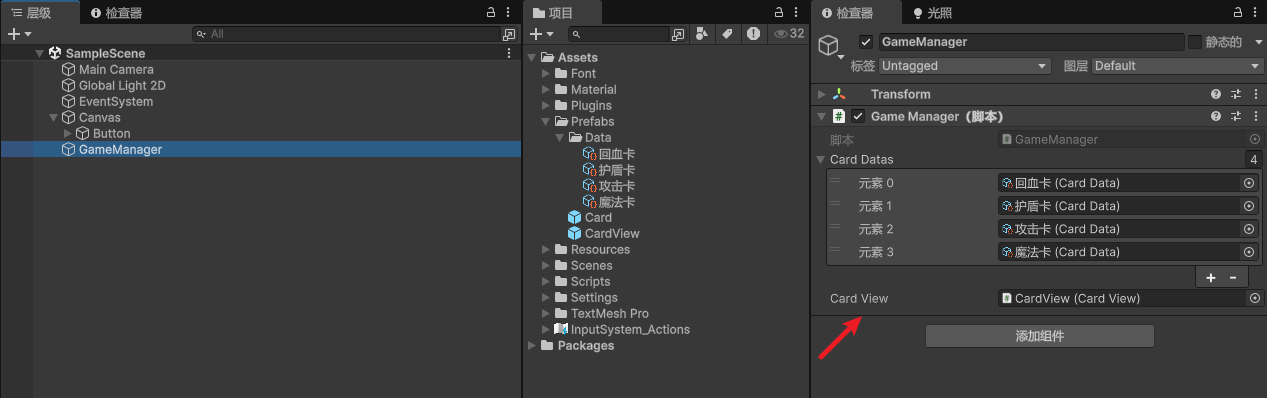

2.4 配置GameManager

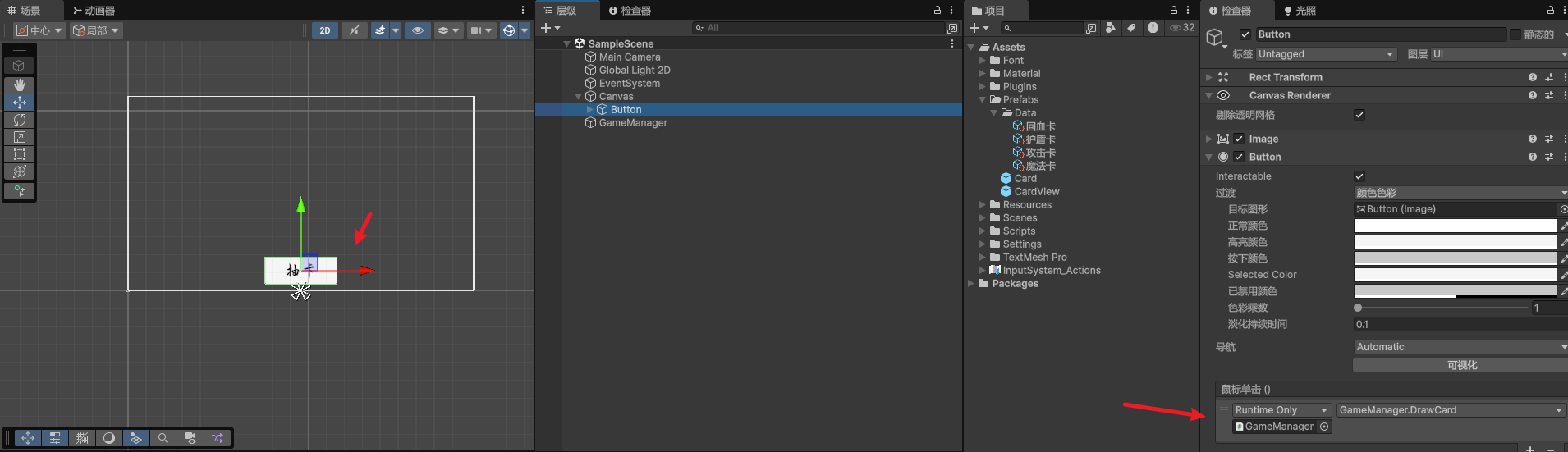

2.5 配置按钮调用DrawCard抽卡方法方法

2.6 2D场景中的 UI 和物体交互

注意，前面CardView代码里我们使用EventSystem 系统的IPointerClickHandler接口的OnPointerClick方法实现点击卡牌时触发卡牌效果。要使用它处理 2D 场景中的 UI 和物体交互，我们还需要注意下面的准备：

• 确保物体上有Collider2D组件

• 场景中需要有EventSystem对象（新建UI时会自动创建）

• 主相机需要有Physics2DRaycaster组件

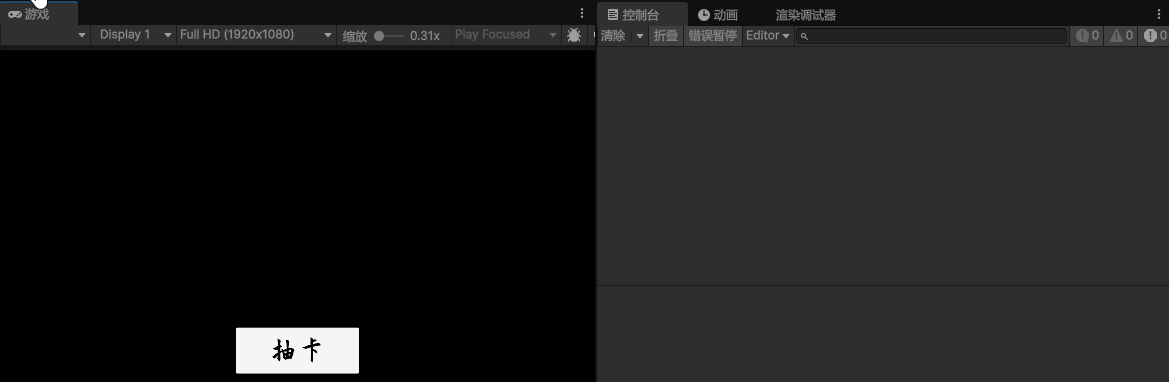

3、运行效果

参考

https://www.youtube.com/@thecodeotter

---
