采暖管道安装、分类、计量-文字查找快速定位、批量测量一键计算

采暖管道安装、分类、计量-文字查找快速定位、批量测量一键计算

采暖管道计量复杂?CAD快速看图帮你搞定!用【文字查找】快速定位管材信息,再用【批量测量】一键算地热盘管总长,数据秒出,省时又精准!

一、采暖系统的基本组成

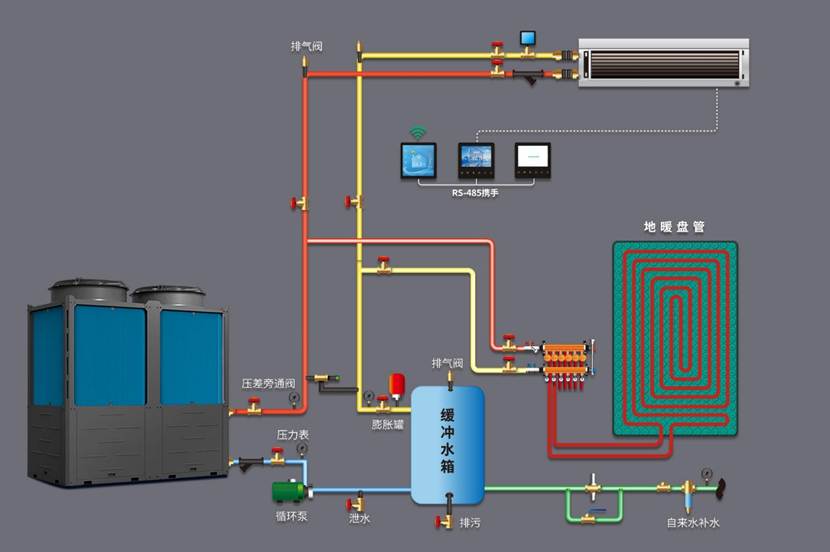

采暖系统一般由热源(锅炉或热交换器等)、管道系统、散热设备等组成。

二、室内采暖系统的分类

室内采暖系统根据室内供热管网输送的介质不同,可分为热水采暖系统和蒸汽采暖系统两大类。

1)热水采暖系统

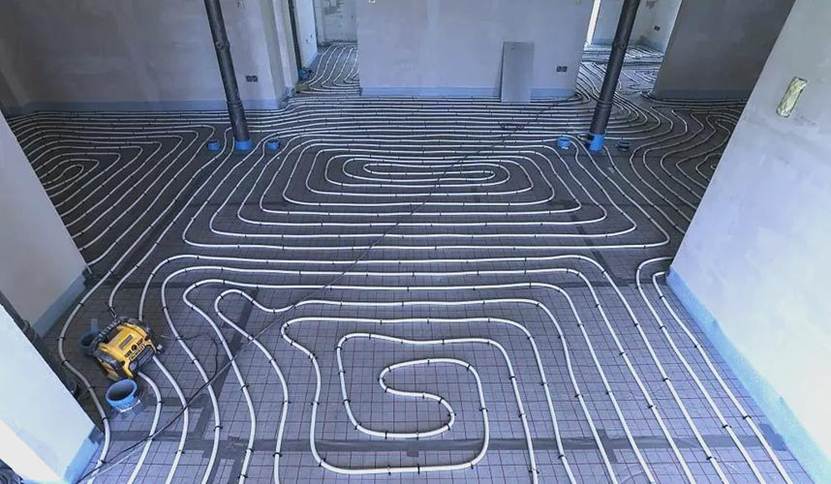

热水采暖系统是指以热水作为传媒介质的采暖系统。热水采暖系统按供水温度不同,可分为低温热水采暖系统(供水温度95℃,回水温度70℃)和高温热水采暖系统(供水温度110-130℃,回水温度70℃)两种;按水系统内循环的动力不同,可分为重力循环(或自然循环)系统和机械循环热水采暖系统(靠水泵动力进行循环)两种。地板采暖是目前常用的一种低温热水采暖形式。

2)蒸汽采暖系统

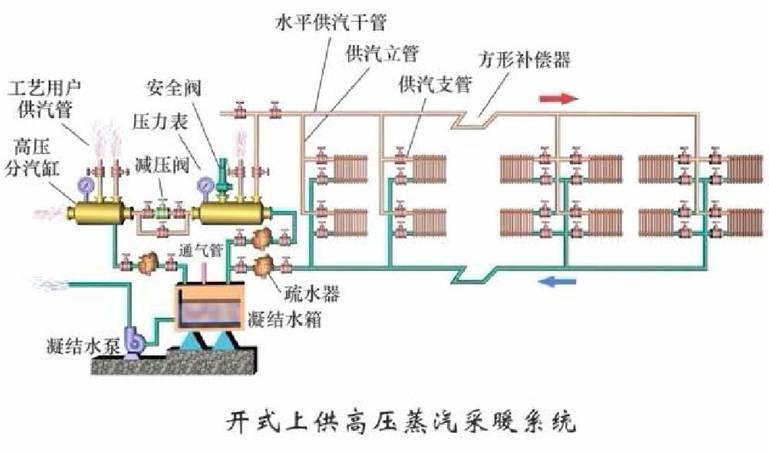

蒸汽采暖系统是指以蒸汽作为传媒介质的采暖系统。蒸汽采暖系统按压力不同,可分为低压蒸汽采暖系统(蒸汽工作压力≤0.07MPa)和高压蒸汽采暖系统(蒸汽工作压力≥0.07MPa)两种;按凝结水回水方式不同,可分为重力回水蒸汽采暖系统和机械回水蒸汽采暖系统两种。

三、采暖管道计量规则

四、实例分析

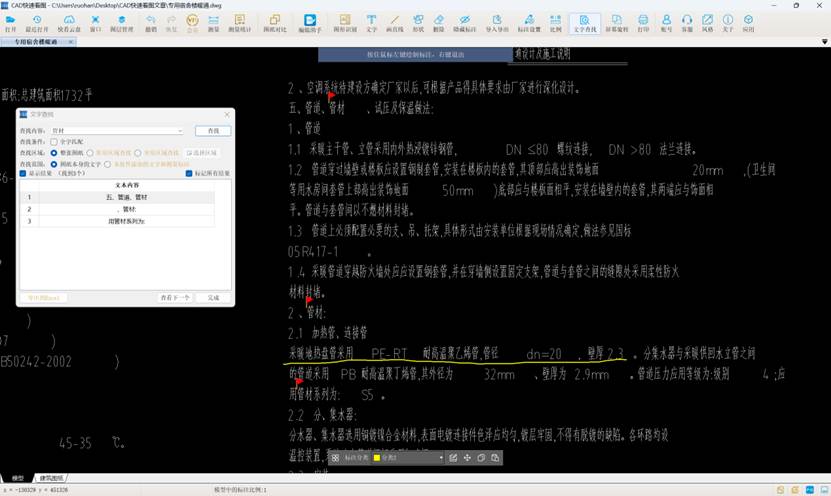

1.计算某宿舍楼的采暖管道工程量,观察采暖平面图,使用【文字查找】功能,输入“管材”,在设计说明中用任意线标记采暖地热盘管的材质、管径。

2.用CAD快速看图查看图纸并计量

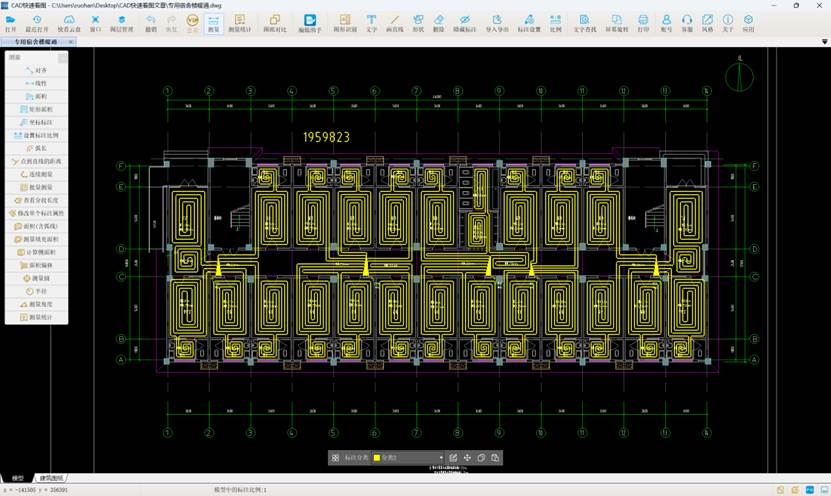

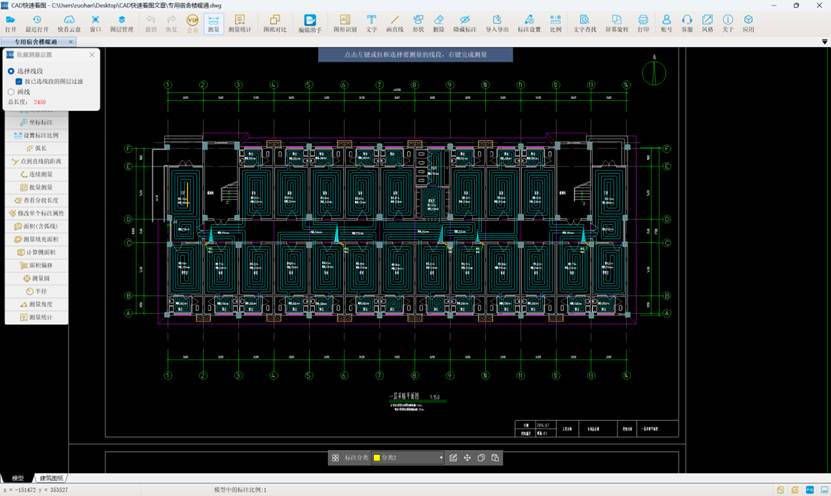

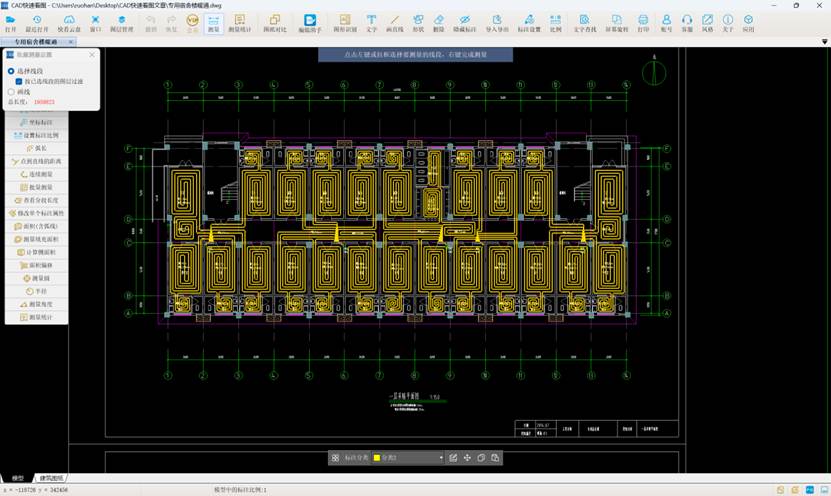

针对采暖地热盘管,使用软件的【批量测量】功能,使用选择线段命令,再点选按已选线段的图层过滤,点击其中一根管道,使其亮显;接着框选采暖平面图,右键确认,得到采暖地热盘管长度为1959.823m。

采暖管道可用CAD快速看图的【批量测量】和【文字查找】功能高效计算管道长度,非常容易操作。

#采暖管道#地热盘管#文字查找#批量测量
