一、特征提取与表示的核心意义

在数字图像处理中，特征提取是将图像转换为可描述、可计算的抽象信息的过程，而特征表示则是将这些信息以数学形式（如向量、矩阵）存储，用于后续的图像分类、检索、识别等任务。特征的质量直接影响算法性能，其本质是从像素级原始数据中提取 “语义信息”。

二、全局特征：描述图像整体特性

全局特征关注图像的整体统计特性，计算复杂度低，适用于简单场景的图像检索与分类，但缺乏局部细节信息。

1. 颜色特征：最直观的视觉信息

颜色是图像最基础的特征，不受旋转、尺度变化影响，但受光照影响较大。

• 颜色直方图（Color Histogram）

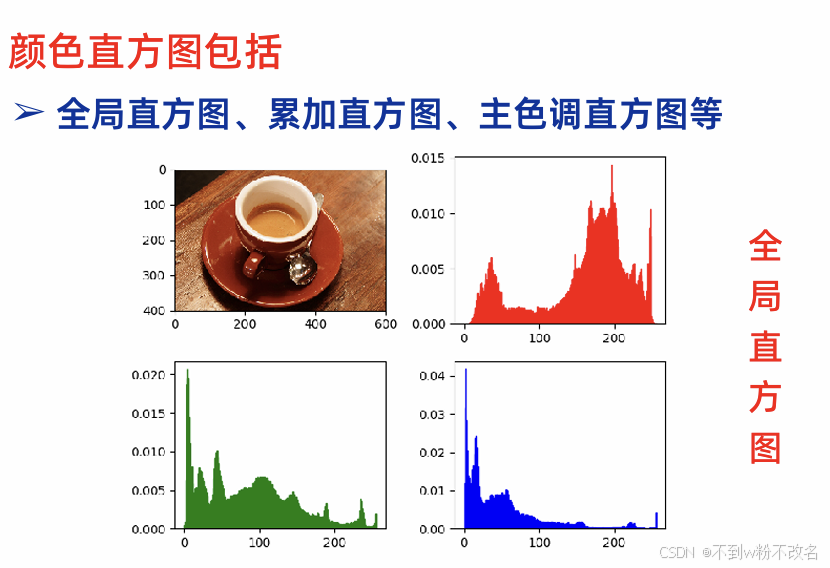

  • 原理：统计图像中各颜色通道（如 RGB、HSV）的像素分布频率，形成多维直方图向量。
  • 示例：在 HSV 空间中，H（色调）直方图可有效区分红、绿、蓝等颜色主导的图像。
  • 应用：基于颜色的图像检索（如 Google 图片搜索的颜色过滤功能）。

• 颜色矩（Color Moments）

  • 原理：利用颜色分布的一阶矩（均值）、二阶矩（方差）、三阶矩（偏度）描述颜色分布特性。
  • 优势：仅用 3~9 维向量即可概括颜色特征，计算极高效。

• 颜色聚合向量（Color Coherence Vector, CCV）

  • 原理：区分 “连贯颜色区域” 和 “非连贯区域”，统计各颜色的像素占比及连贯度。
  • 应用：处理包含多个颜色块的复杂图像（如自然场景）。

2. 纹理特征：像素灰度的空间分布模式

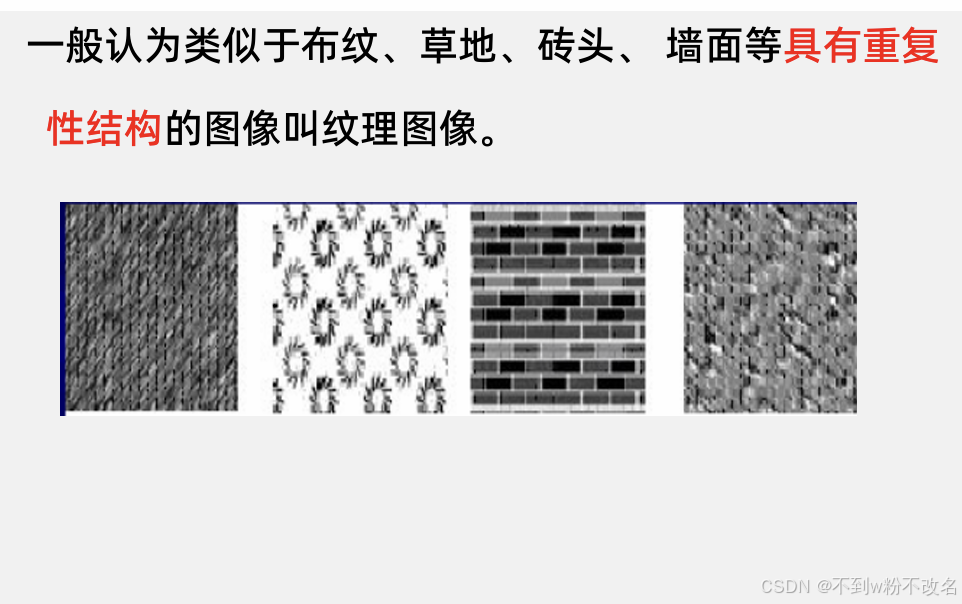

纹理反映图像中重复的局部模式和结构，用于区分草地、砖墙、织物等材质。

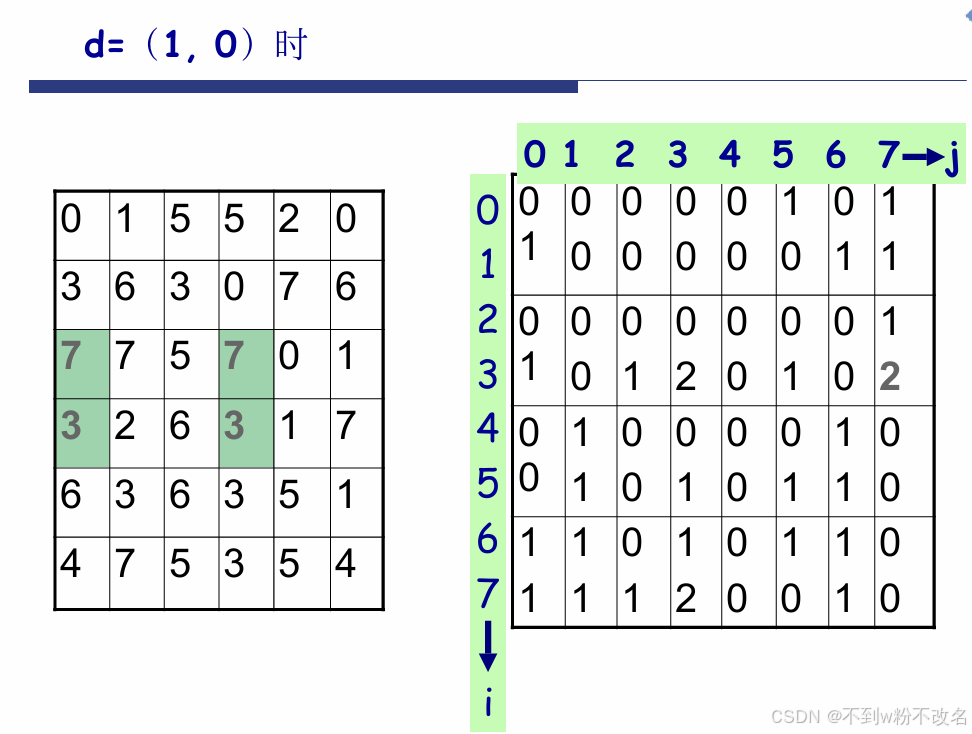

• 灰度共生矩阵（Gray-Level Co-occurrence Matrix, GLCM）

  • 原理：统计图像中特定距离和角度下，灰度值对(i,j)的出现频率，生成矩阵后计算能量、对比度、熵等特征。

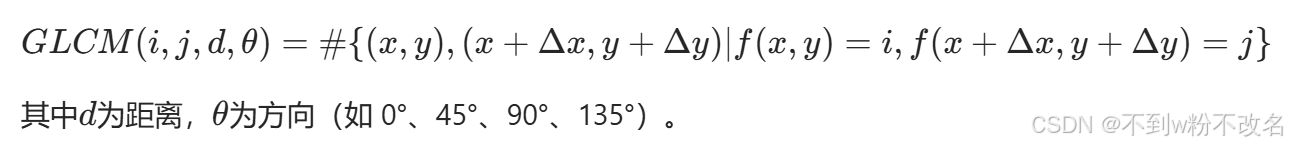

  • 数学表达：

• 局部二值模式（Local Binary Pattern, LBP）

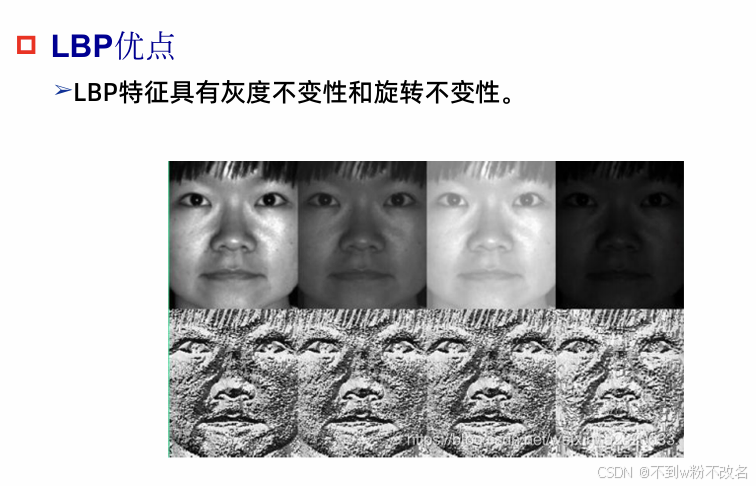

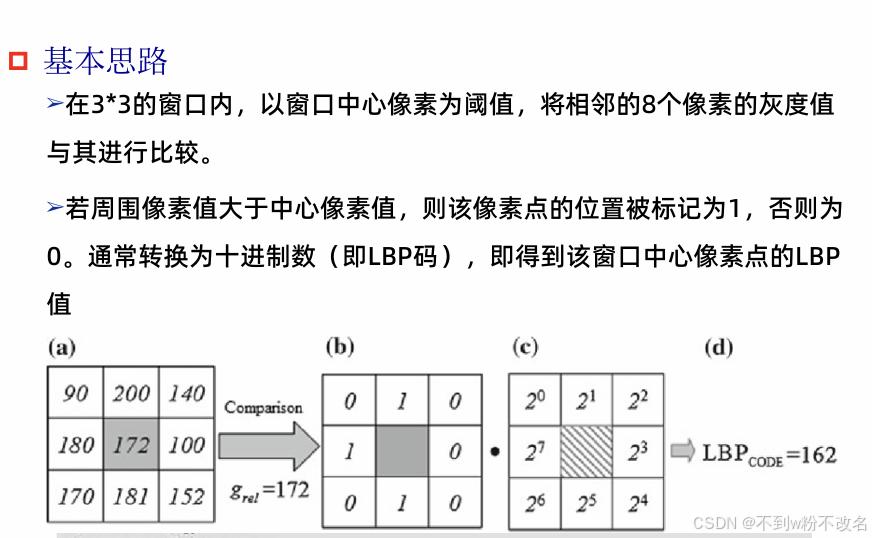

  • 原理：以中心像素为阈值，将邻域像素灰度值转换为二进制编码，生成 LBP 码后统计直方图。

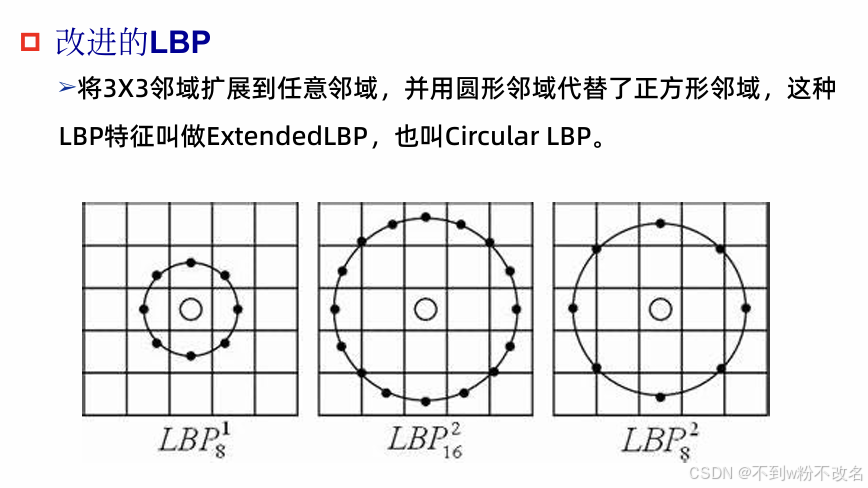

  • 变种：圆形 LBP（可适应不同半径邻域）、旋转不变 LBP（消除旋转影响）。

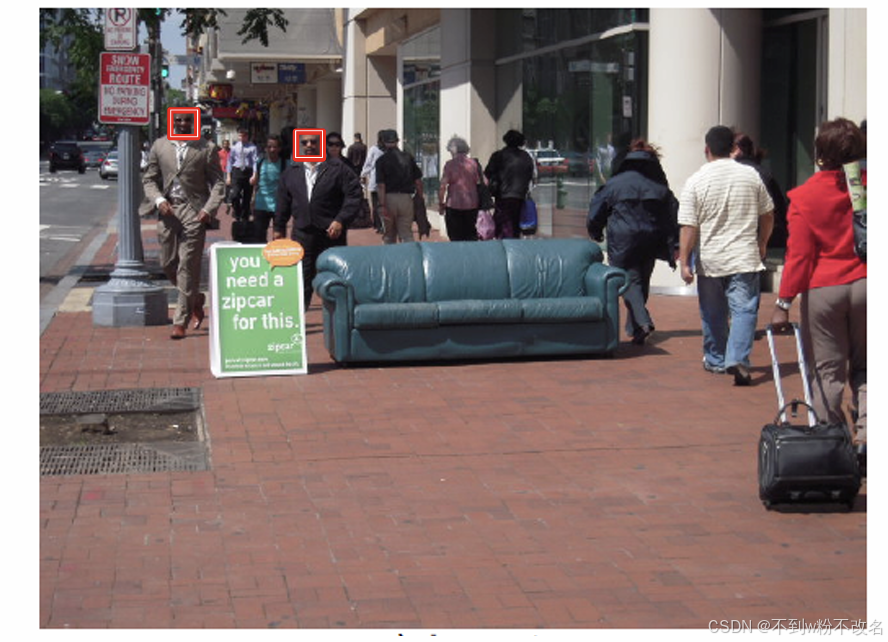

  • 应用：人脸检测（如 OpenCV 的 Haar+LBP 级联分类器）。

• Gabor 滤波器（Gabor Filter）

  • 原理：利用不同频率和方向的 Gabor 核与图像卷积，提取多尺度纹理特征。
  • 优势：符合人类视觉系统对纹理的感知机制，对方向和尺度敏感。

3. 形状特征：描述目标的轮廓与几何属性

形状特征用于区分不同物体的轮廓结构，需先通过边缘检测或分割提取目标轮廓。

• 几何特征（Geometric Features）

  • 基础属性：面积、周长、质心、边界框（Bounding Box）、纵横比（如矩形度 = 面积 / 边界框面积）。
  • 圆形度（Circularity）：，值越接近 1 越接近圆形。

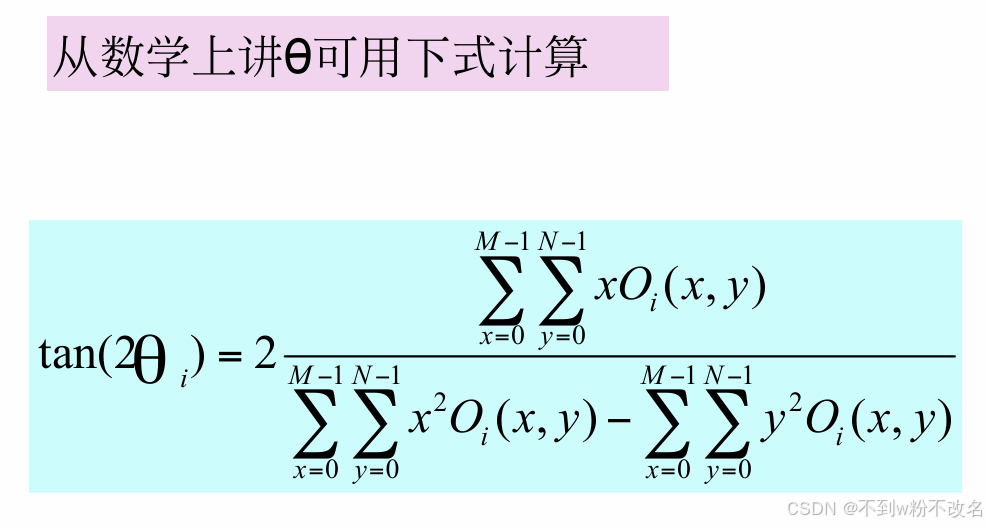

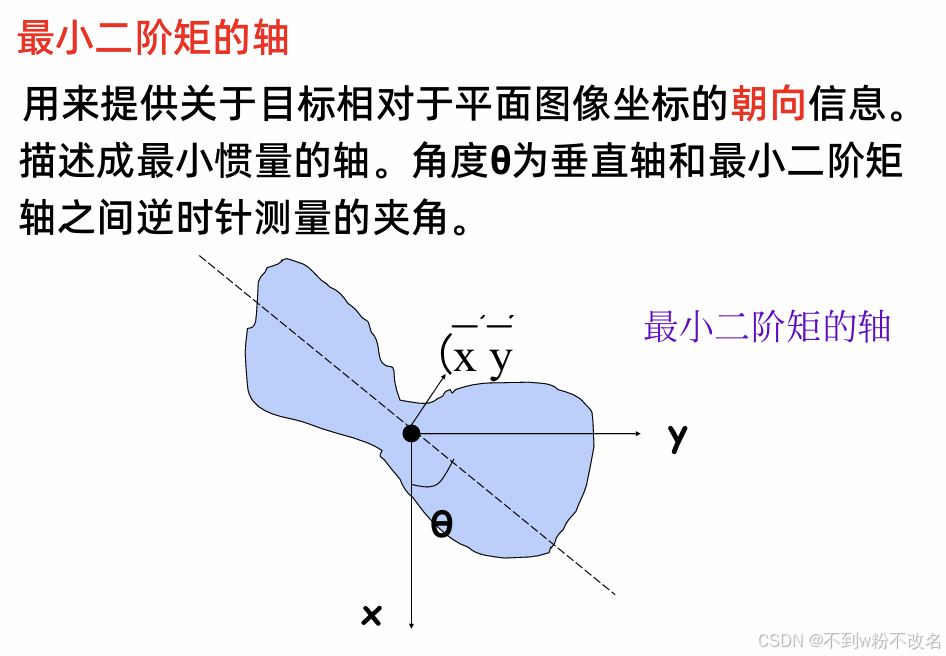

  • 主轴方向：通过图像矩计算目标的长轴方向，用于旋转不变性表示。

• Hu 矩（Hu Moments）

  • 原理：基于图像矩（Moment）计算 7 个不变矩，对旋转、缩放、平移具有不变性。

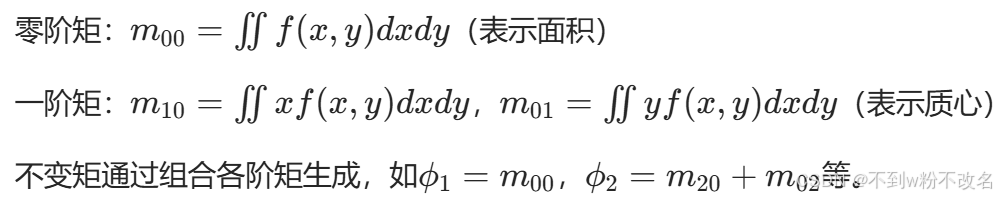

  • 数学表达：

• 轮廓描述子（Contour Descriptors）

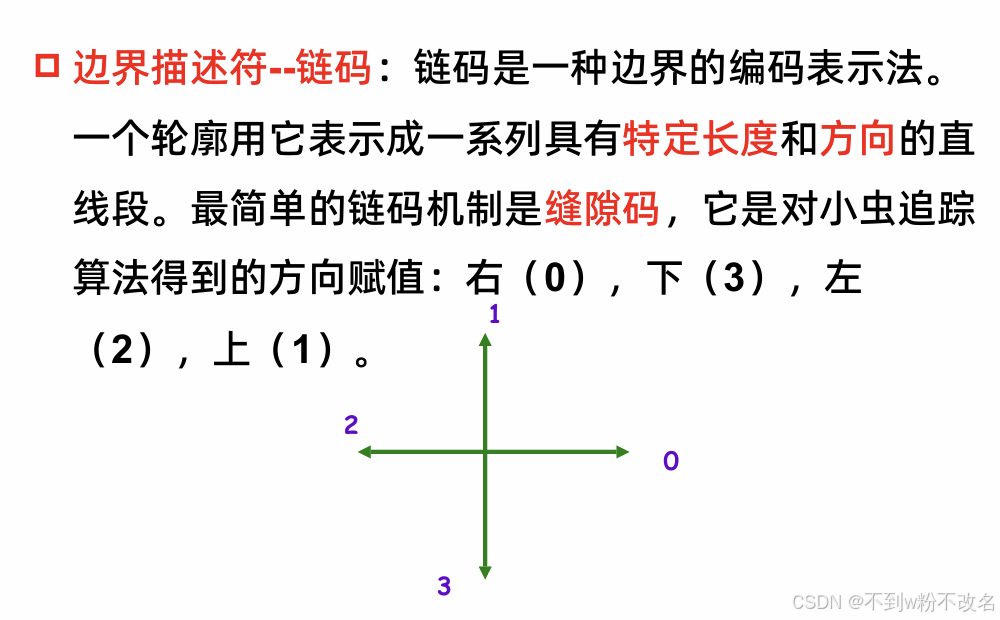

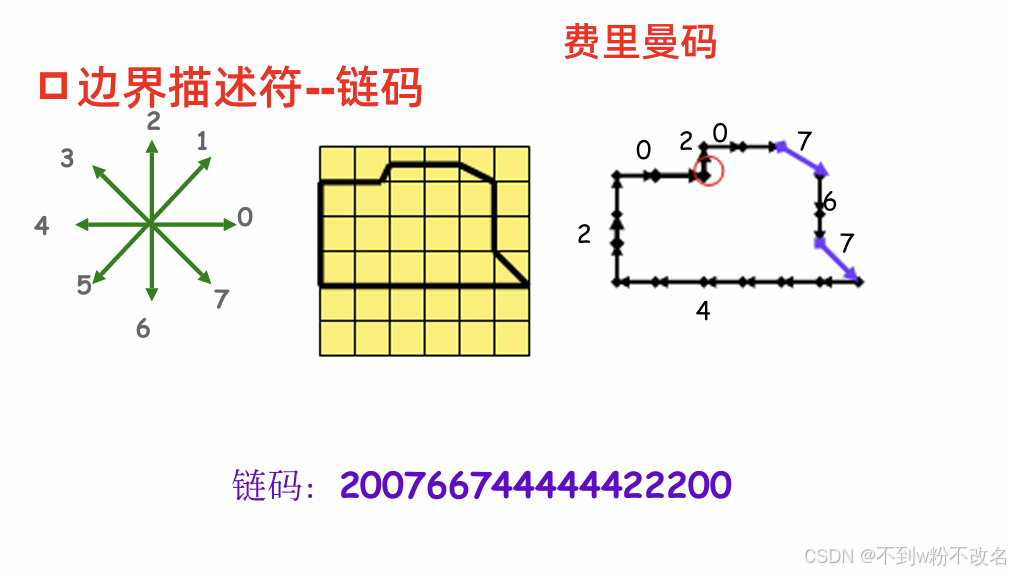

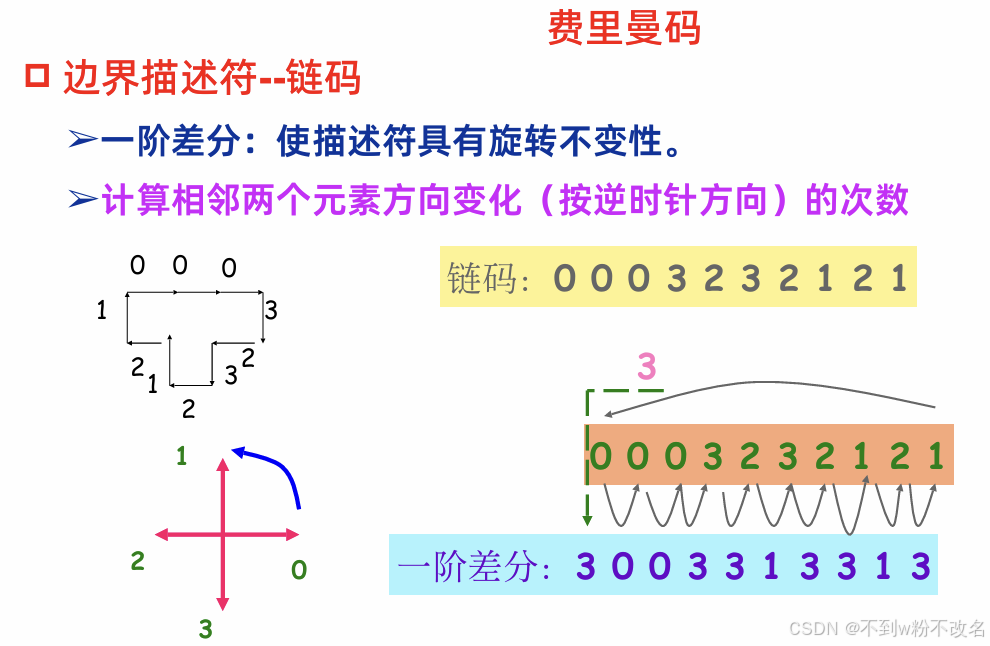

  • 链码（Chain Code）：用方向序列（如 8 邻域方向）表示轮廓的像素连接关系。归一化链码
            原链码具有平移不变性（平移时不改变指向符），但当改变起点S时，会得到不同的链码表示，即不具备唯一性。

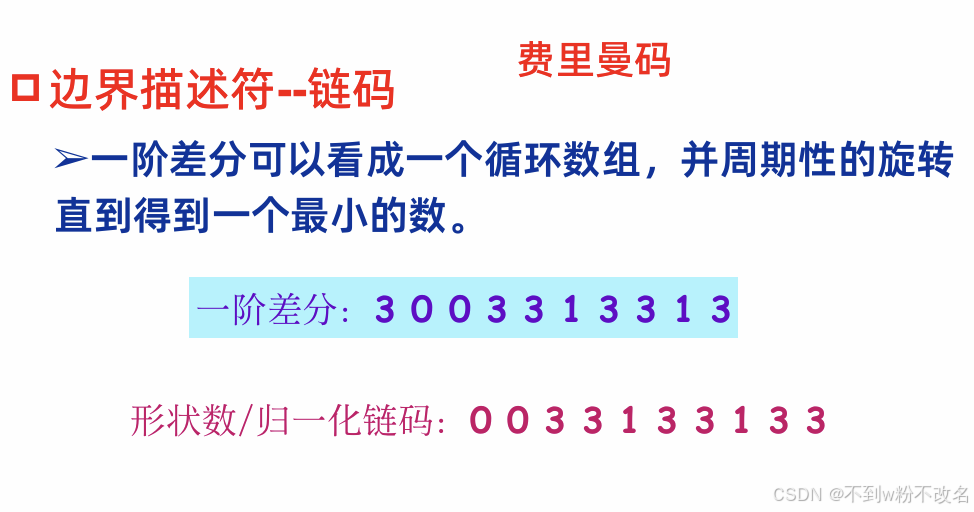

            为此可引入归一化链码，其方法是：对于闭合边界，任选一起点S得到原链码，将链码看作由各方向数构成的n位自然数，将该码按一个方向循环，使其构成的n位自然数最小，此时就形成起点唯一的链码，称为归一化链码，也称为规格化链码。

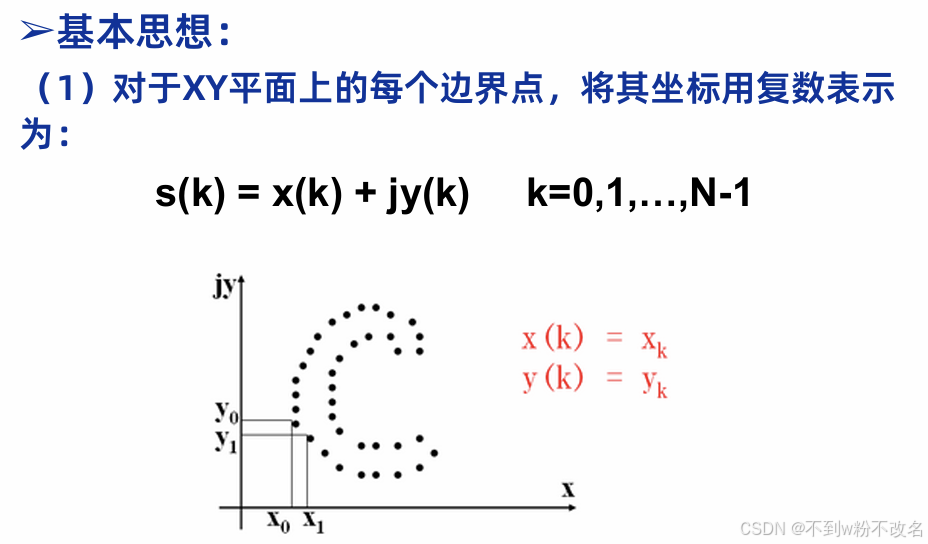

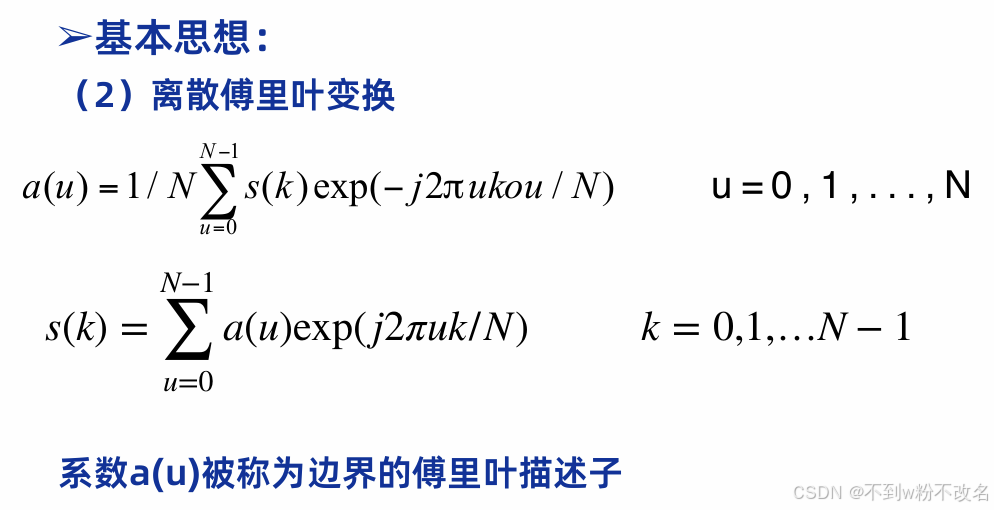

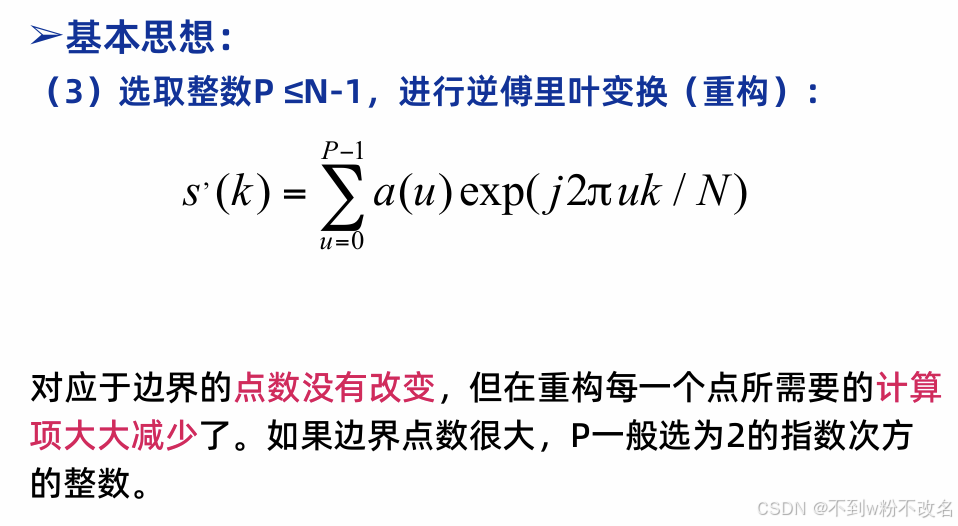

  • 傅里叶描述子（Fourier Descriptors）：对轮廓坐标进行傅里叶变换，用低频系数描述整体形状，高频表征细节。

三、局部特征：聚焦图像中的关键区域

局部特征对旋转、尺度、光照变化具有较强鲁棒性，适用于复杂场景的目标匹配与识别。

1. 关键点与局部描述子

局部特征通常基于图像中的 “关键点”（如角点、边缘交点），提取其邻域的特征描述。

• SIFT（尺度不变特征变换）

  • 步骤：

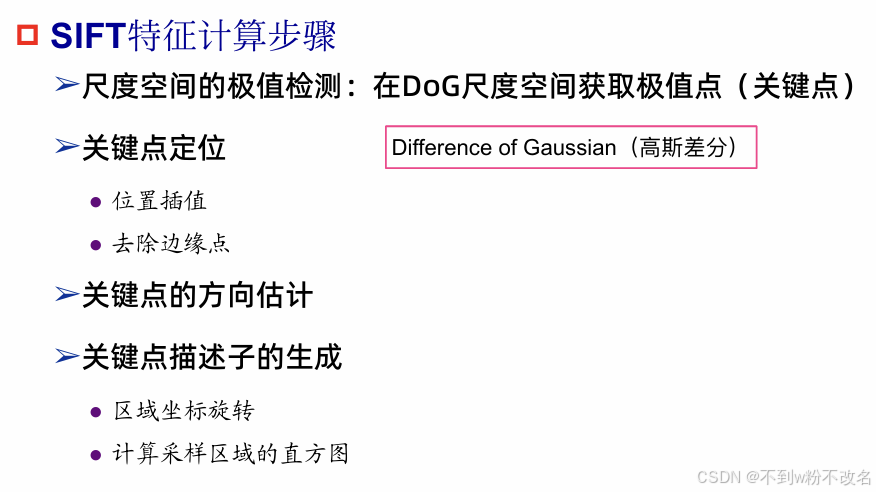

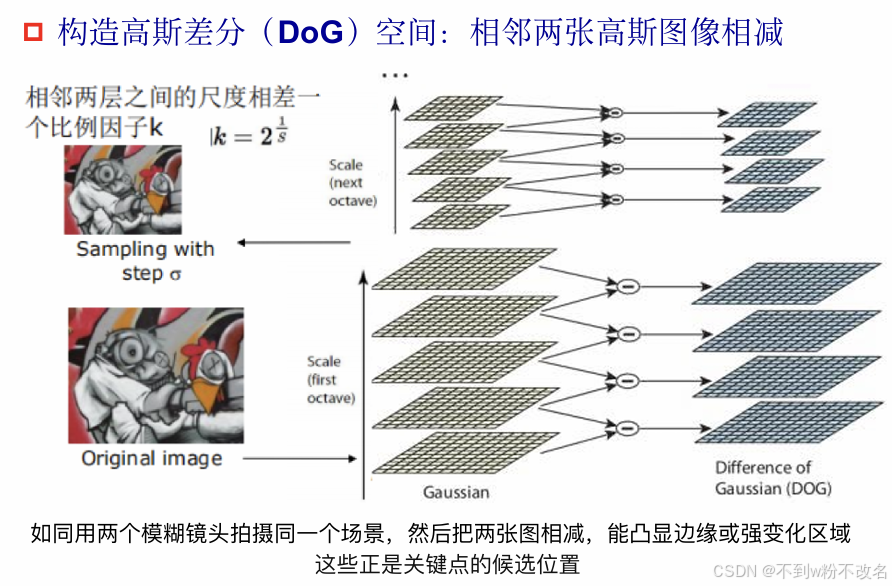

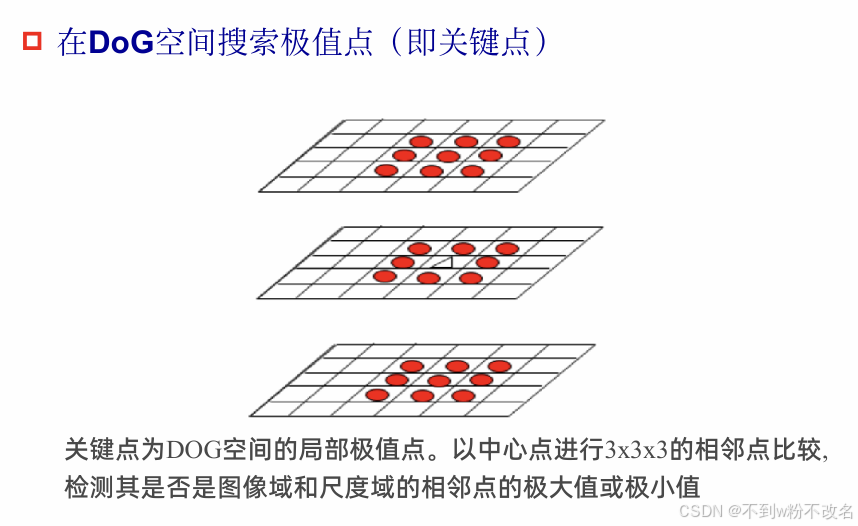

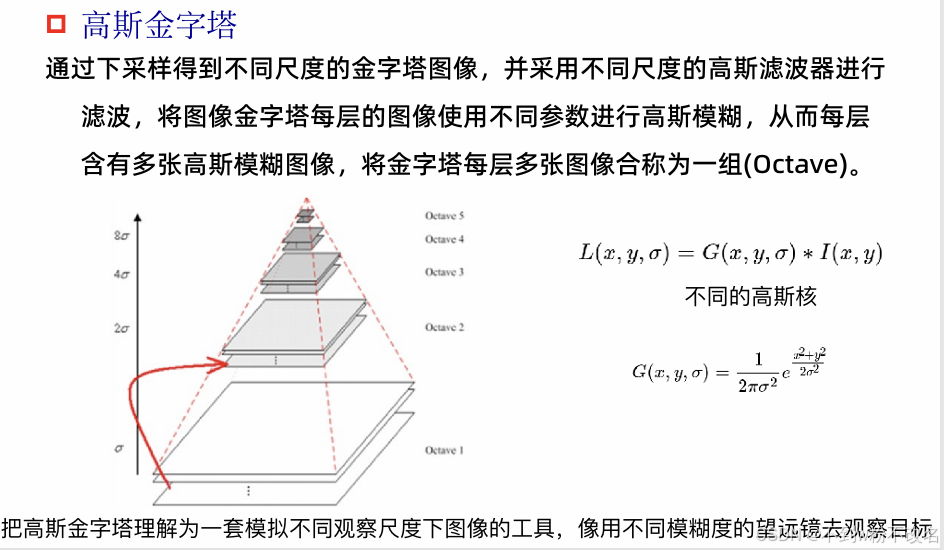

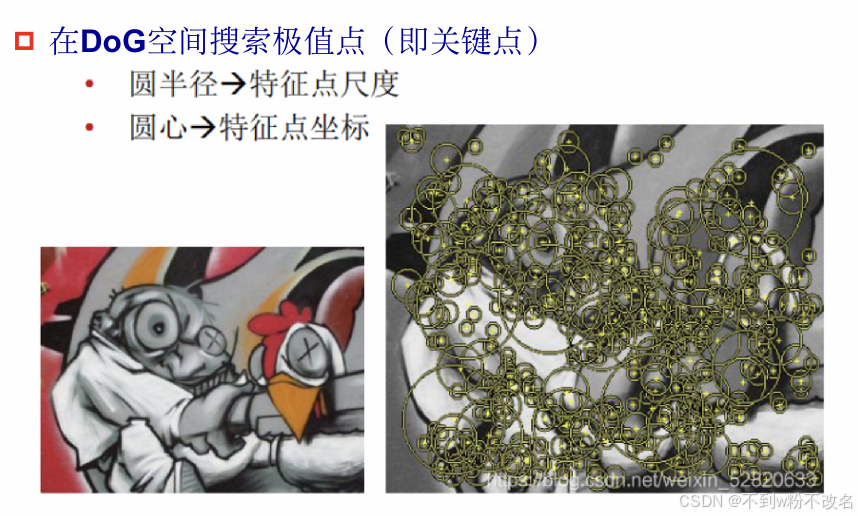

    1. 尺度空间构建：通过高斯卷积生成多尺度图像金字塔，检测极值点（DOG 算子）。
    2. 关键点定位：筛选稳定关键点，去除边缘和低对比度点。

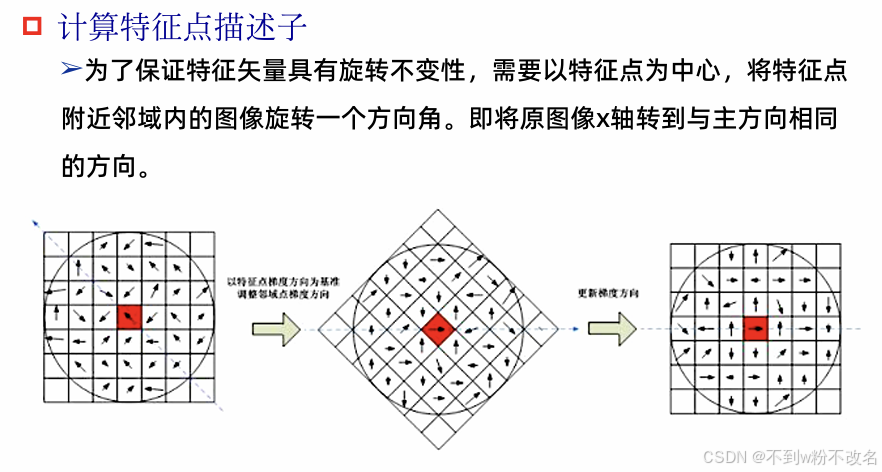

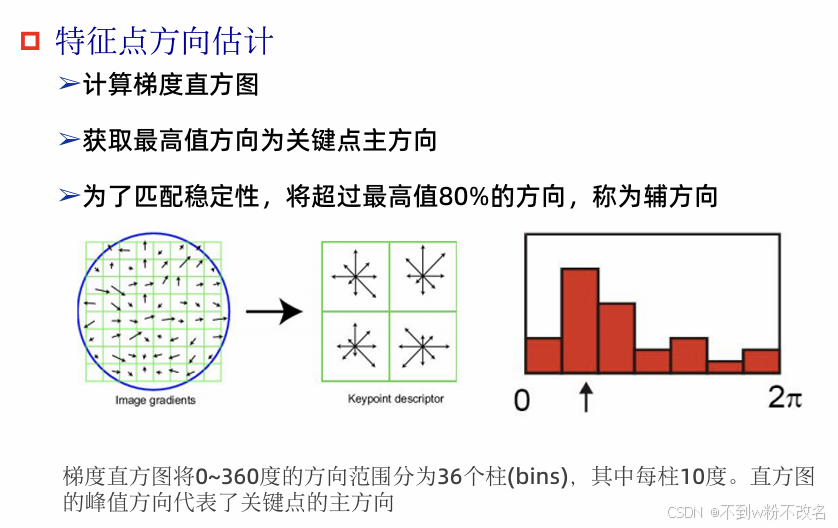

    3. 方向分配：基于关键点邻域的梯度方向，分配主方向（保证旋转不变性）。

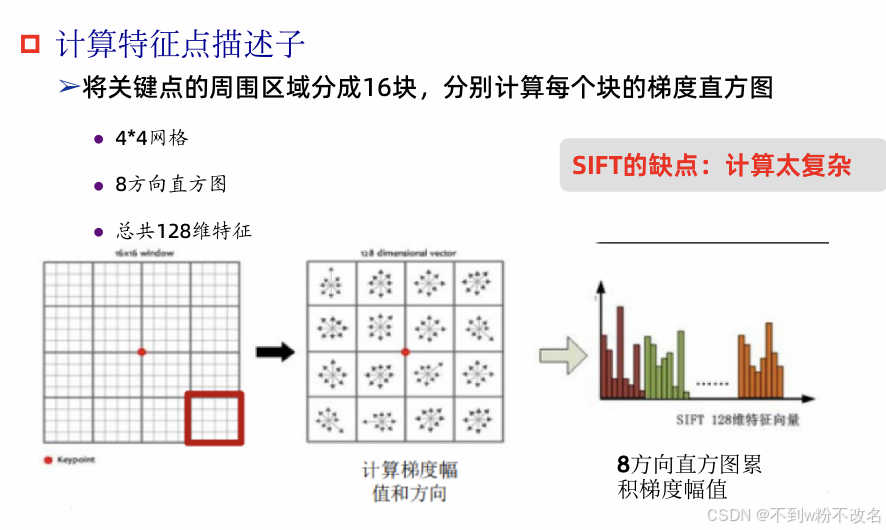

    4. 特征描述：将邻域划分为4×4子块，计算每个子块的 8 方向梯度直方图，生成 128 维向量。

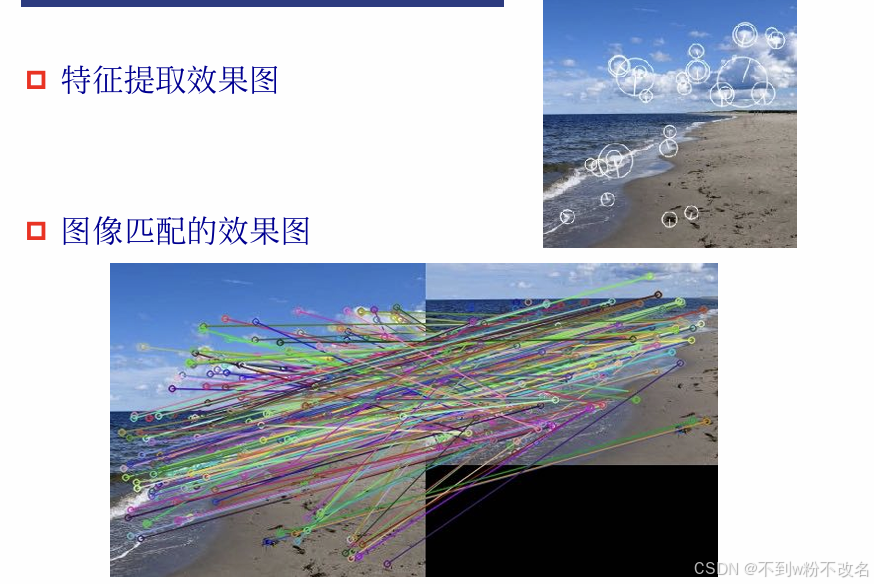

  • 优势：高度鲁棒，但计算复杂度高（专利已过期，可自由使用）。

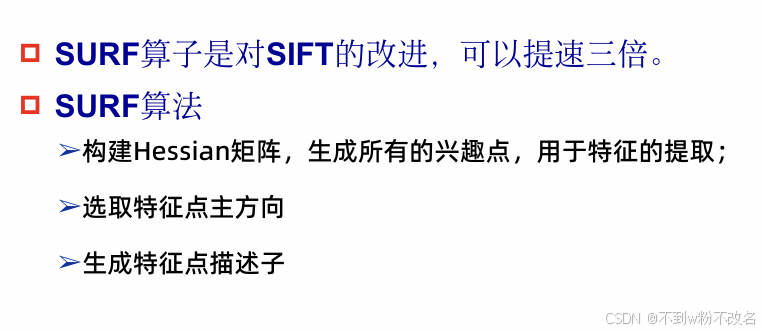

• SURF（加速鲁棒特征）

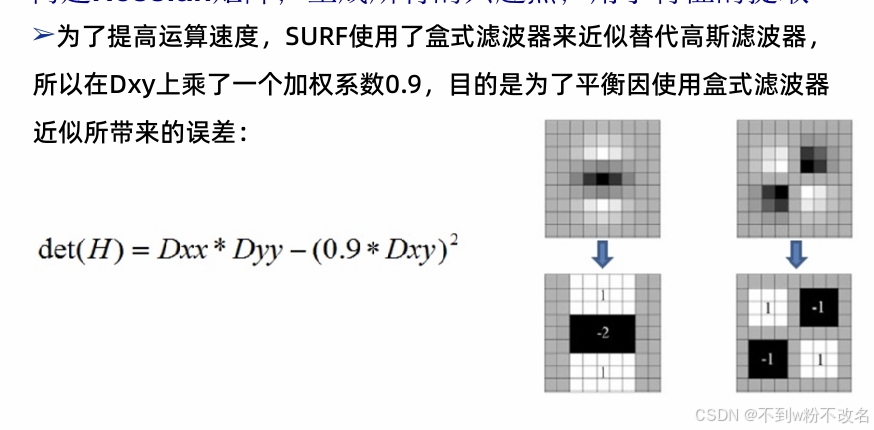

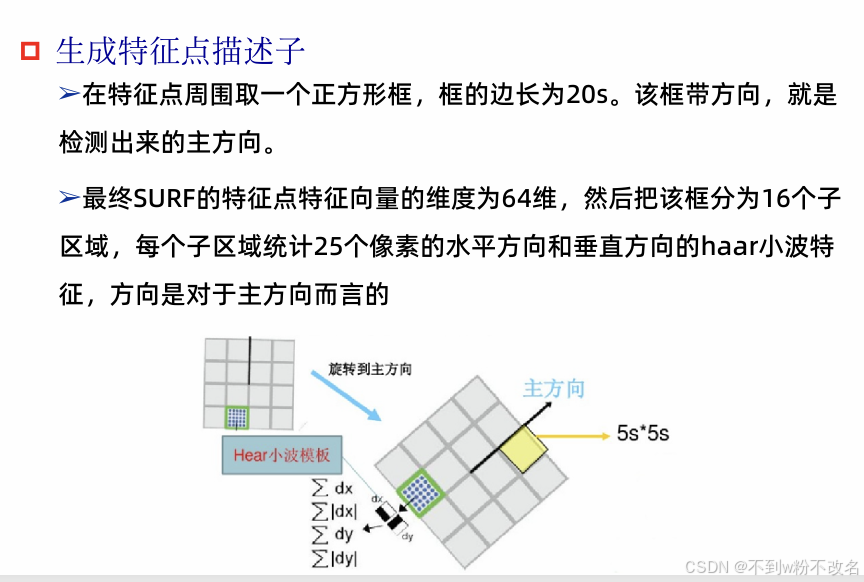

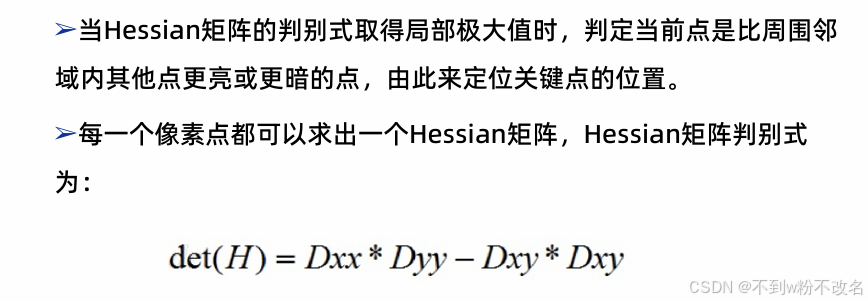

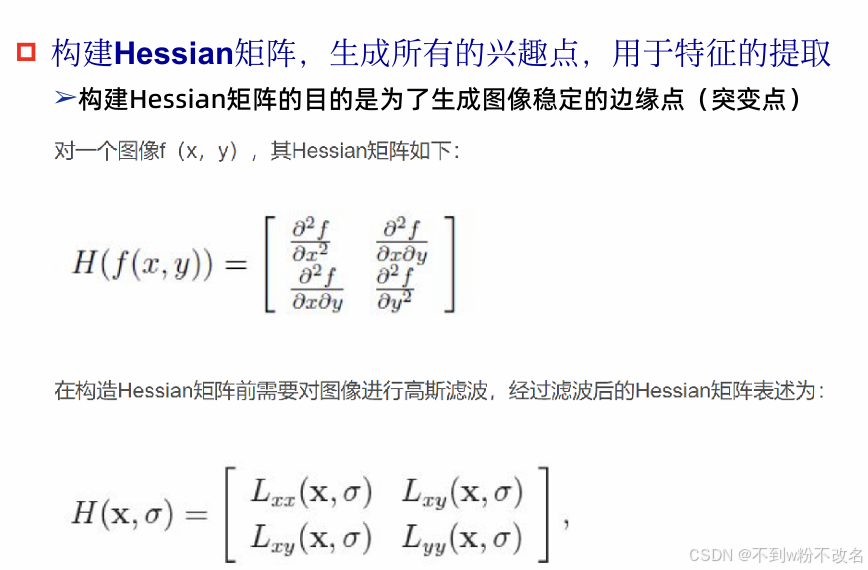

  • 优化：用 Haar 小波近似高斯卷积，用积分图像加速计算，速度比 SIFT 快 3 倍以上。
  • 特征维数：64 维或 128 维，性能接近 SIFT。
  •

• ORB（ Oriented FAST and Rotated BRIEF）

  • 组合策略：

    • 关键点检测：FAST 角点 + 金字塔（保证尺度不变性）。
    • 描述子：BRIEF 二进制描述子 + 方向校正（利用灰度质心法计算主方向）。

  • 优势：完全开源，计算极快（实时性强），但鲁棒性略低于 SIFT/SURF。

2. 区域特征：局部区域的统计特性

除关键点外，局部区域的整体特征也可作为描述子。

• HOG（方向梯度直方图）

  • 原理：

    1. 计算图像梯度幅值和方向，将图像划分为多个单元格（Cell）。
    2. 对每个 Cell 内的梯度方向统计直方图（如 9 个方向 bin）。
    3. 将相邻 Cell 组合为块（Block），归一化后拼接成特征向量。

  • 应用：行人检测（如 Dalal-Triggs 模型）、车辆识别。

• 局部二值模式（LBP）的扩展应用

  • 在局部区域中，LBP 可用于提取微纹理特征，如人脸表情识别中的局部纹理变化。

3.局部特征的应用：全景图的构建

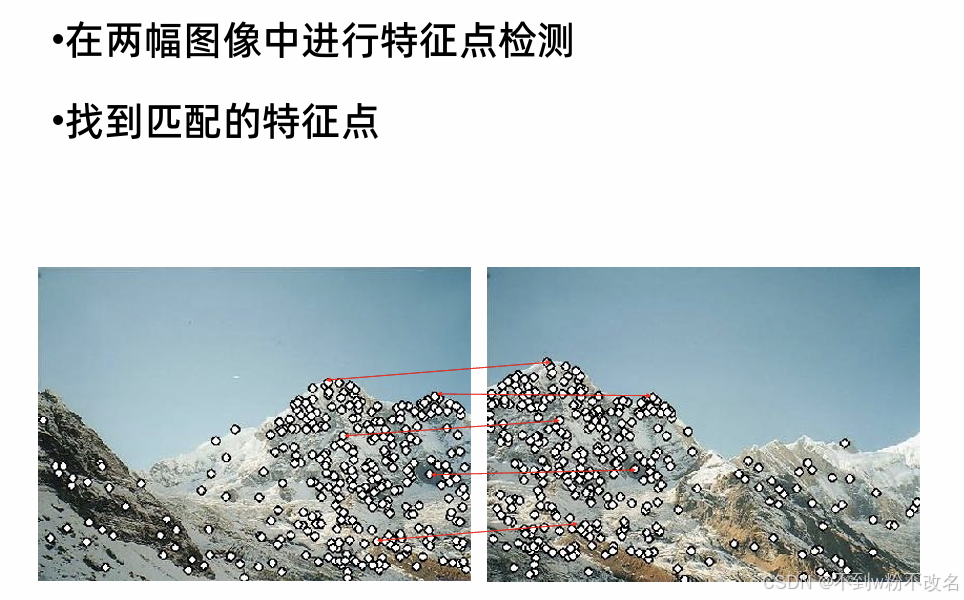

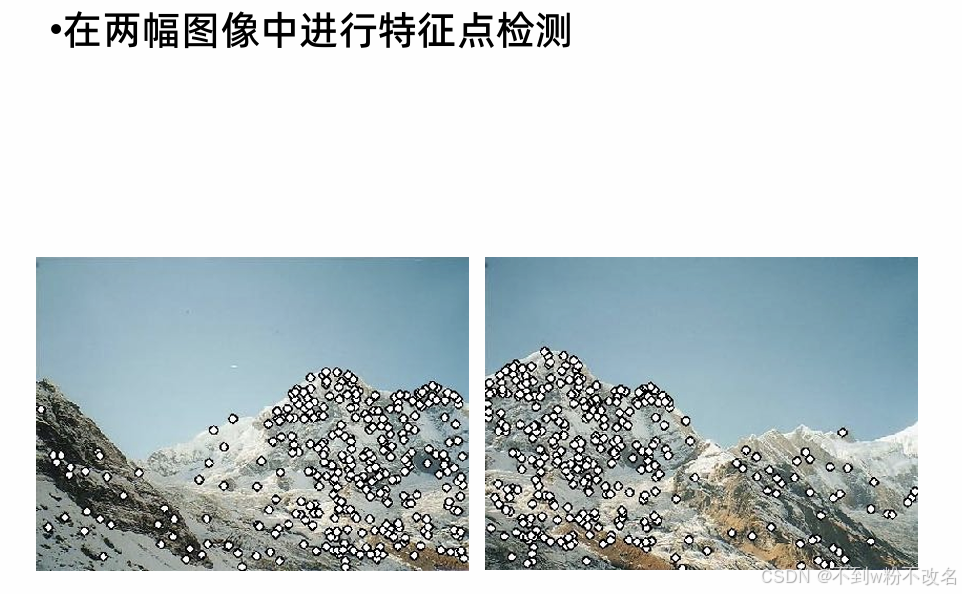

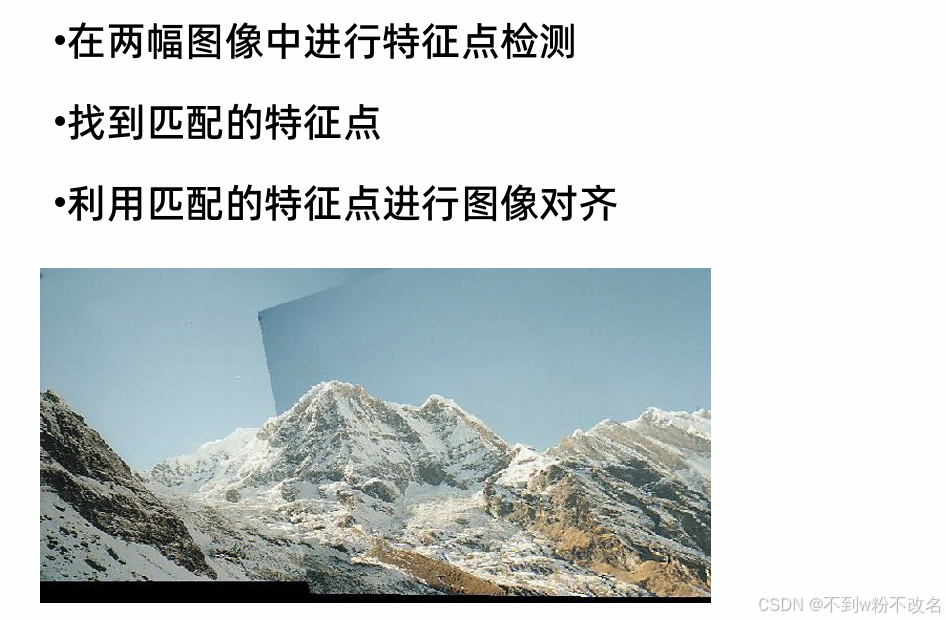

检测器检测相同的特征点

用描述子找到每个特征点对应的特征点

四、CNN（卷积神经网络）：端到端的特征学习

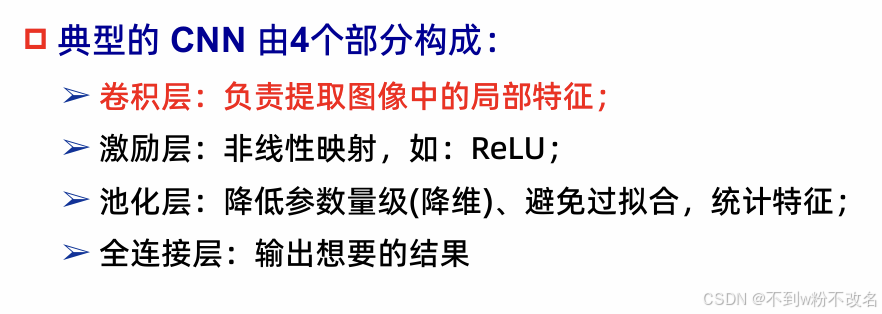

传统特征提取依赖人工设计，而 CNN 通过多层神经网络自动学习从底层到高层的特征表示，是当前图像处理的主流方法。

1. CNN 的特征提取机制

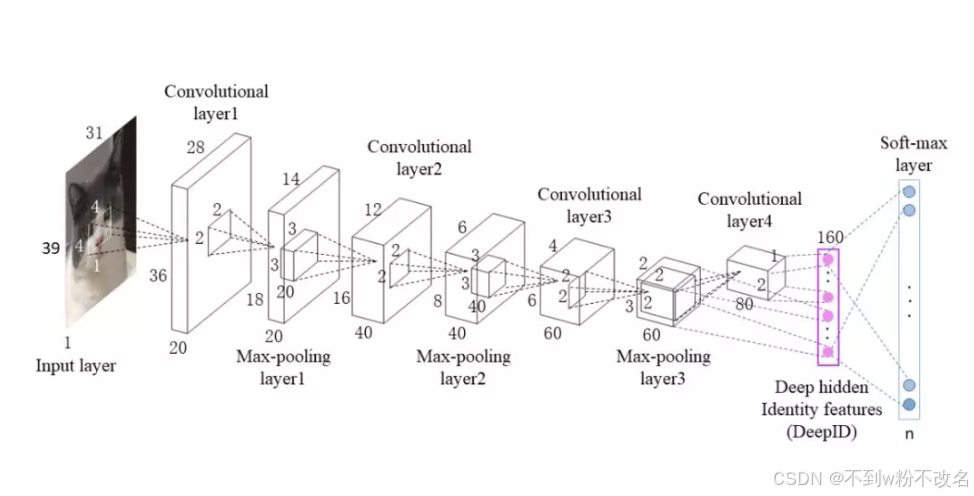

• 分层特征学习：

  • 底层特征（卷积层 1-2）：提取边缘、颜色块等基础信息（类似传统局部特征）。
  • 中层特征（卷积层 3-4）：组合底层特征，形成纹理、简单形状（如车轮、人脸轮廓）。
  • 高层特征（卷积层 5 及全连接层）：抽象出语义概念（如 “汽车”“人脸”）。

• 核心操作：

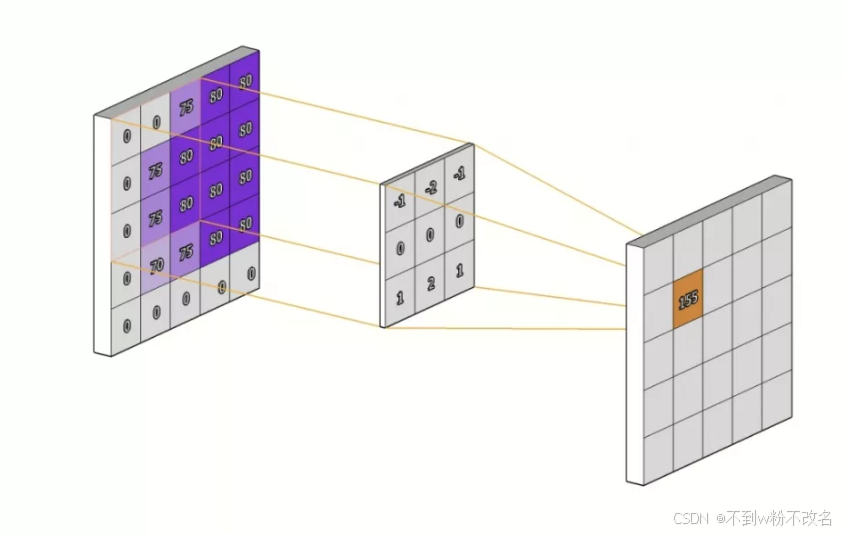

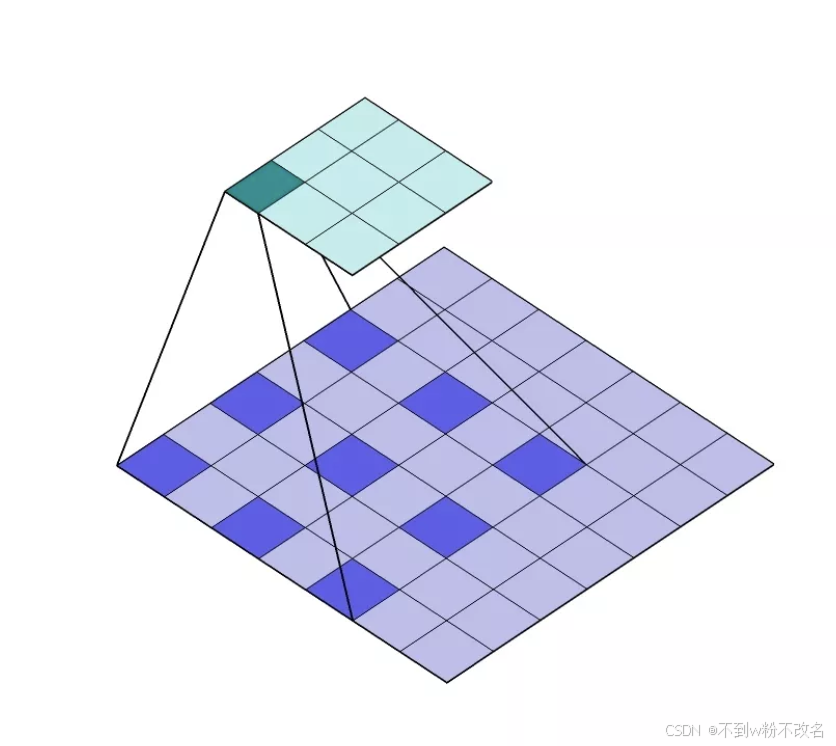

  • 卷积：通过可学习的卷积核提取局部区域的特征（如 Gabor 滤波器的自适应版本）。
  • 池化：降采样（如最大池化），保留关键特征，增强尺度不变性。
  • 激活函数：如 ReLU，引入非线性，使网络能学习复杂模式。

2. 经典 CNN 模型的特征表示

• AlexNet（2012）：8 层网络，首次证明深度 CNN 在图像分类中的优势，特征维数约 4096 维。
• VGGNet（2014）：通过堆叠 3×3 小卷积核，加深网络（16-19 层），特征具有更强语义性。
• ResNet（2015）：引入残差连接，解决深层网络训练退化问题，广泛用于特征提取（如 ResNet-50 提取的特征常用于目标检测）。

3. CNN 特征 vs 传统手工特征

对比维度	传统手工特征	CNN 自动提取特征
设计方式	人工设计（依赖经验）	数据驱动（端到端学习）
特征层次	单一层次（如颜色 / 纹理分离）	多层抽象（从底层到语义高层）
鲁棒性	对特定变换（如旋转、光照）需特殊设计	天然具备较强不变性（通过数据增强）
计算效率	轻量级（如 LBP、HOG）	需大量计算（依赖 GPU 加速）
应用场景	简单任务（如人脸检测、简单检索）	复杂任务（如 ImageNet 分类、自动驾驶）

五、特征提取的实际应用与趋势

• 图像检索：全局颜色 / 纹理特征用于快速匹配（如 Google 图片搜索），局部特征用于精确匹配（如商标识别）。

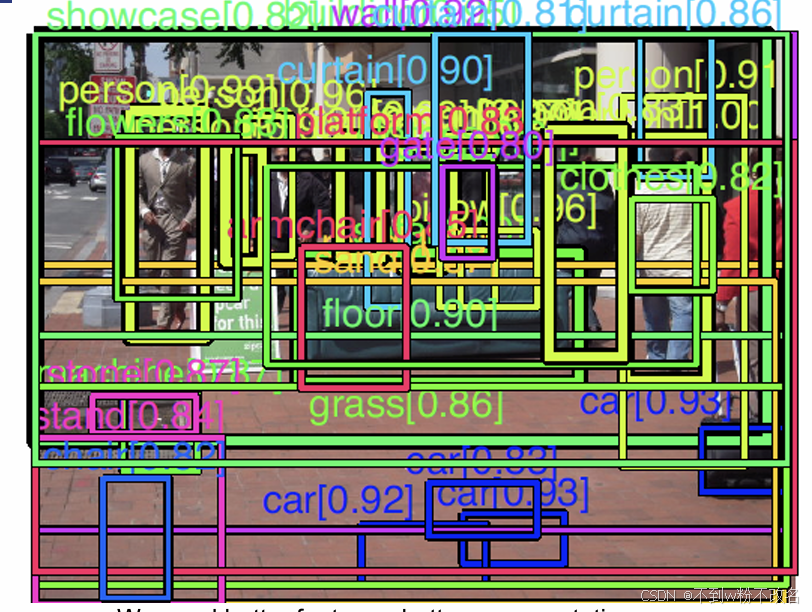

• 目标检测：CNN 特征（如 Faster R-CNN 中的 RoI Pooling）结合区域建议，实现端到端目标定位与分类。
• 跨模态应用：将图像特征与文本特征映射到同一语义空间（如图文检索、视觉问答）。
• 未来趋势：

  • 自监督学习：利用无标签数据学习通用特征（如 MoCo、SimCLR）。
  • 轻量化网络：如 MobileNet、ShuffleNet，在移动端实现高效特征提取。
  • 多模态特征融合：结合图像、视频、文本特征，提升复杂场景理解能力。

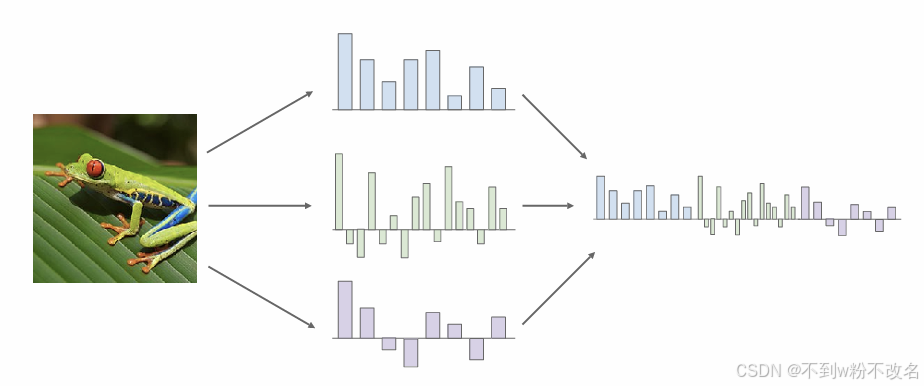

引用知乎博客中的两张图片: https://zhuanlan.zhihu.com/p/104776627

六 、习题

1、Harris角点检测大致步骤，特征值远大于远小于会怎么样？

1.1

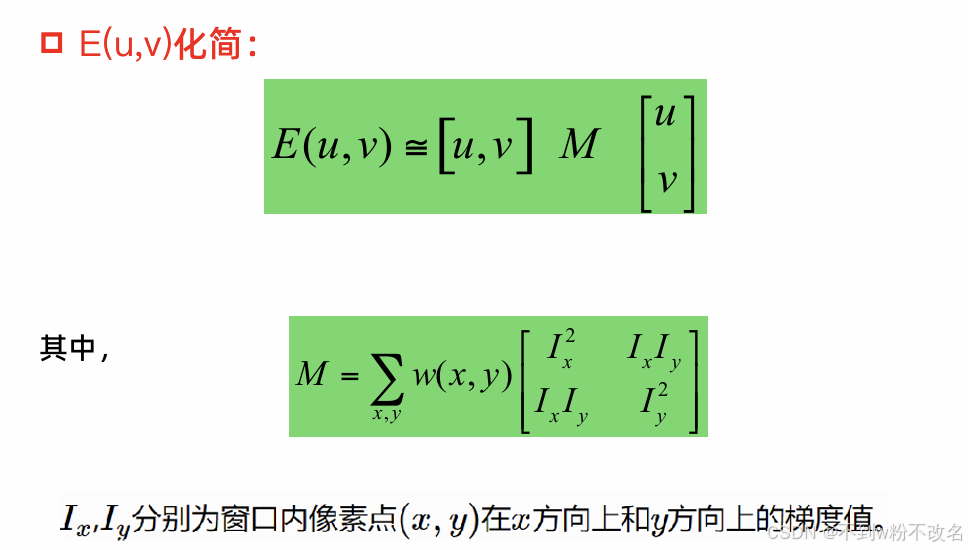

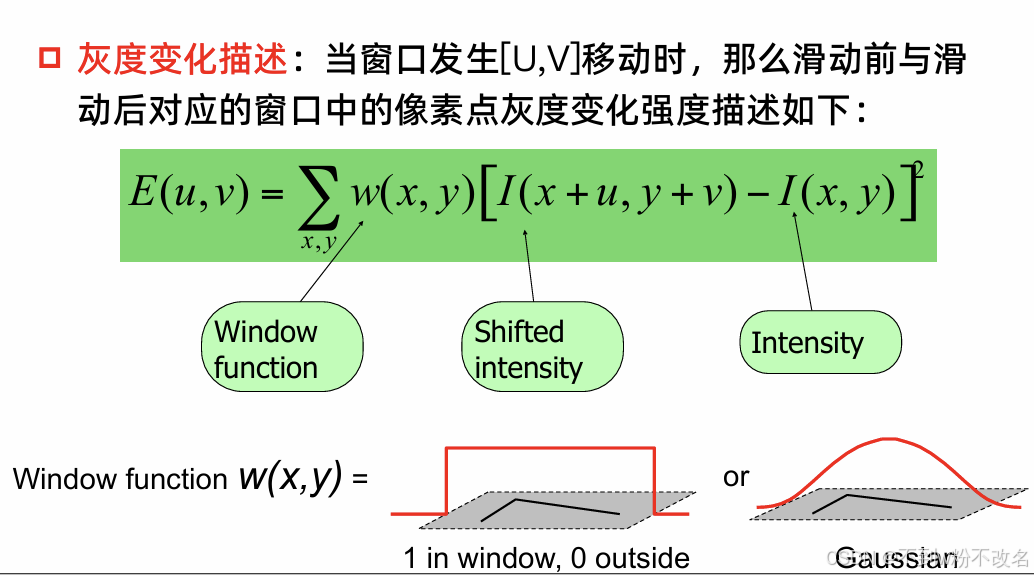

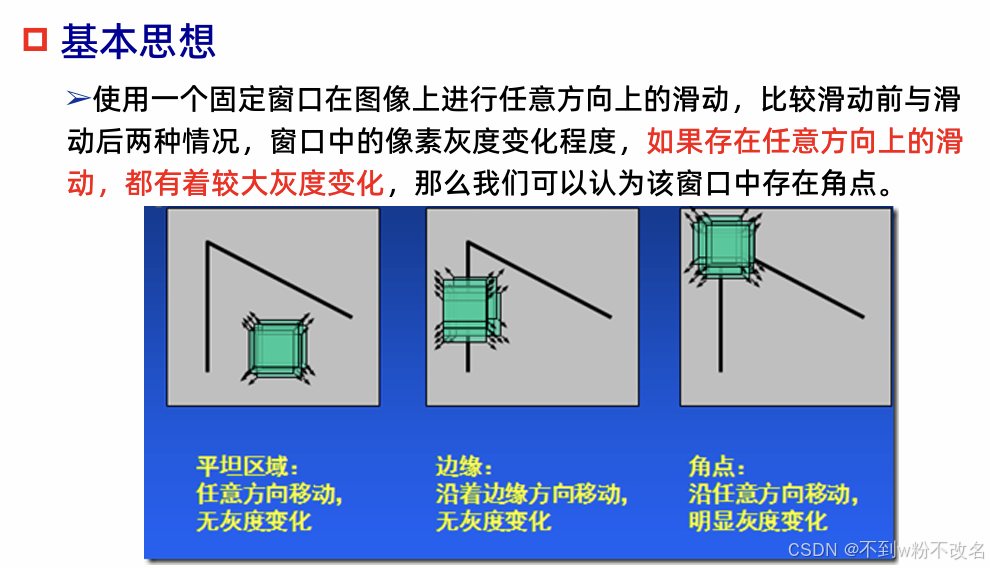

使用一个固定窗口在图像上进行任意方向上的滑动，比较滑动前与滑 动后两种情况，窗口中的像素灰度变化程度，如果存在任意方向上的滑 动，都有着较大灰度变化，那么我们可以认为该窗口中存在角点。

 1. 2

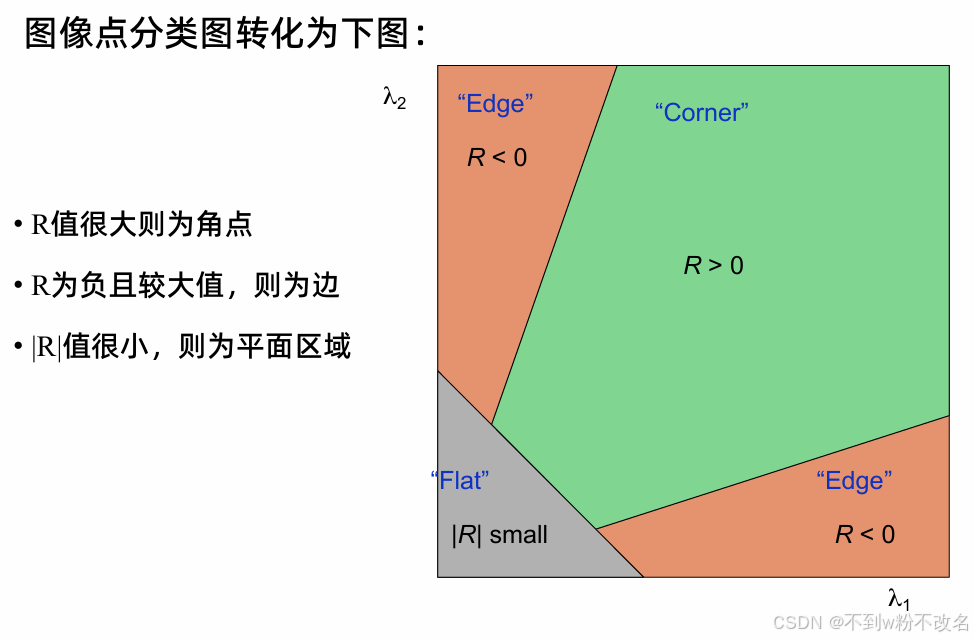

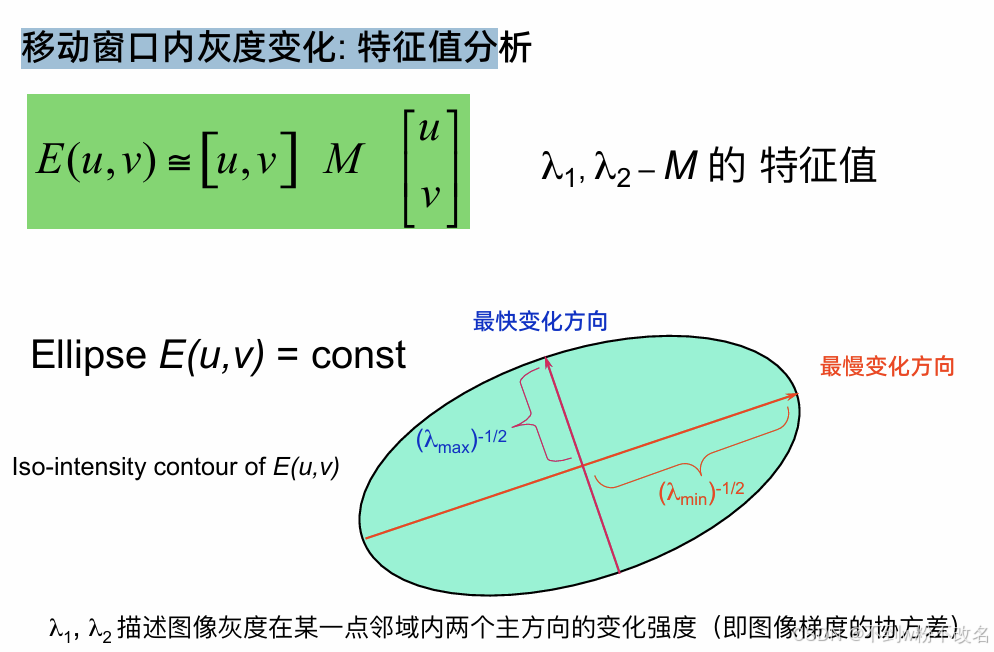

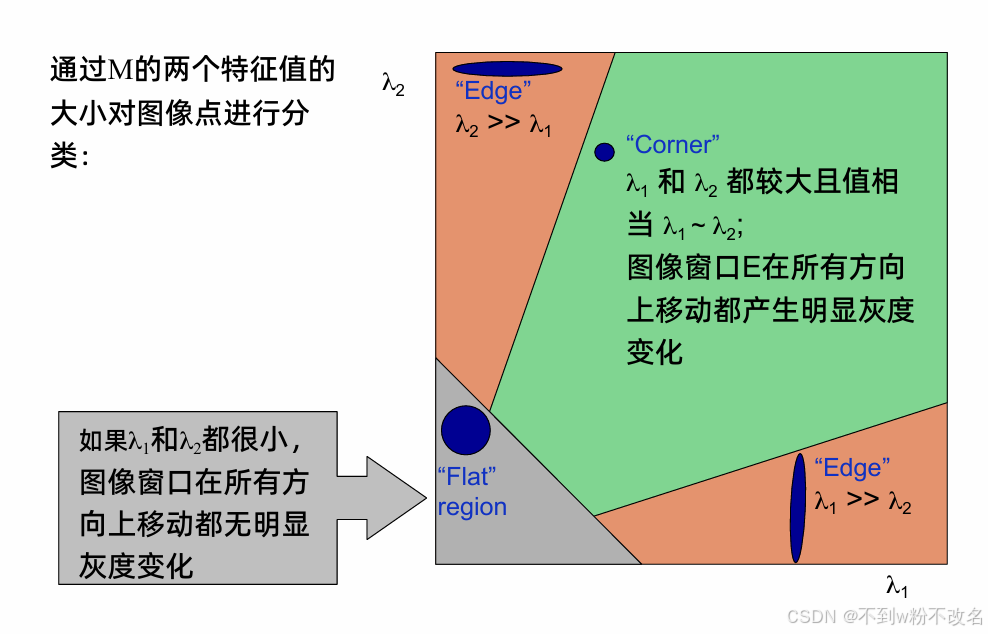

这张图是 Harris 角点检测算法 的核心原理可视化，用来解释如何通过 特征值（λ₁、λ₂） 判断图像局部区域是角点（Corner）、边缘（Edge）还是平坦区域（Flat）。 下面拆解每个部分：

1. 背景：Harris 算法的核心思想

Harris 角点检测的本质是：用一个 滑动窗口 遍历图像，计算窗口内像素的灰度变化。如果窗口在 多个方向移动 时都产生 显著灰度变化 → 说明是角点；如果仅在 某个方向变化大、其他方向变化小 → 说明是边缘；如果 所有方向变化都小 → 说明是平坦区域。



为了量化这种灰度变化，Harris 算法引入了一个 二阶矩矩阵 M，它的两个 特征值 λ₁、λ₂ 能反映窗口在不同方向的灰度变化强度。

2. 图像区域分类逻辑（按 λ₁、λ₂ 的关系）

图中用 λ₁（横轴）和 λ₂（纵轴）的大小关系，把平面划分成 3 类区域，对应图像的 3 种局部结构：

（1）Flat region（平坦区域）

• 条件：λ₁ 和 λ₂ 都很小
• 含义：窗口在 所有方向移动 时，灰度变化都不明显 → 图像是 “平坦” 的（比如纯色区域、模糊区域）。

（2）Edge（边缘）

• 条件：一个特征值很大，另一个很小（λ₁ >> λ₂ 或 λ₂ >> λ₁）
• 含义：窗口仅在 某个方向移动 时灰度变化大（比如沿着边缘垂直方向移动），但在 其他方向变化小（比如沿着边缘平行方向移动）→ 图像是 “边缘”（比如物体的轮廓、纹理的边界）。

（3）Corner（角点）

• 条件：λ₁ 和 λ₂ 都很大，且数值相当（λ₁ ≈ λ₂）
• 含义：窗口在 所有方向移动 时，灰度变化都很显著 → 图像是 “角点”（比如物体的拐角、交叉点）。

3. 为什么用特征值？

二阶矩矩阵 M 描述了窗口内灰度变化的 “方向性”：



• 特征值的 大小 反映变化的 “强度”（值越大，变化越明显）；
• 特征值的 比例 反映变化的 “方向差异”（一个大、一个小 → 只有某个方向变化大；两个都大且接近 → 所有方向变化都大）。



通过 λ₁、λ₂ 的相对大小，就能简洁地分类图像局部结构，这是 Harris 算法的数学本质。

4. 总结

这张图用 “特征值平面” 直观展示了 Harris 角点检测的核心逻辑：



• λ₁、λ₂ 都小 → 平坦区域
• 一个大、一个小 → 边缘
• 都大且接近 → 角点

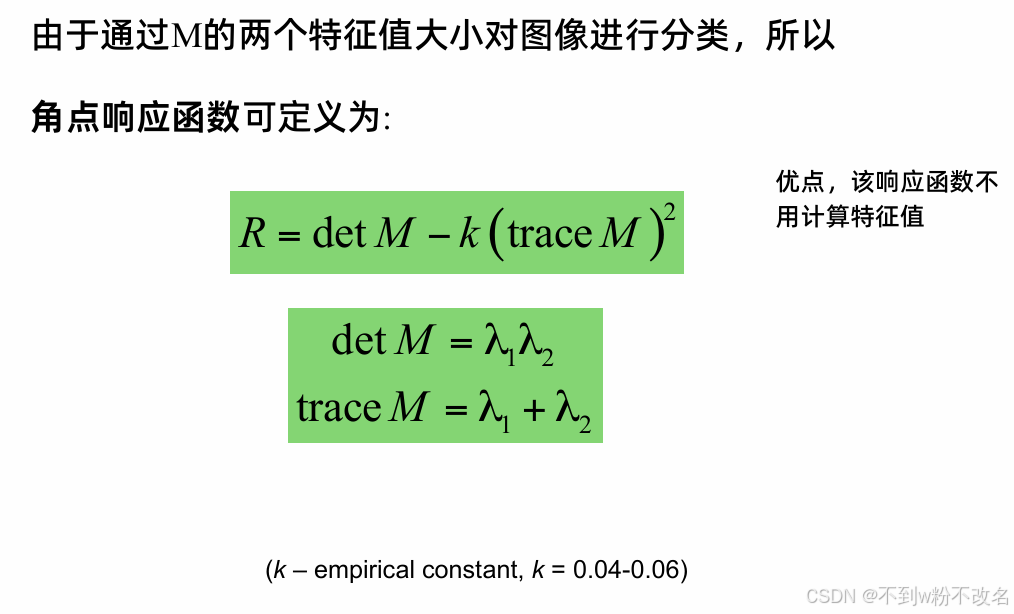

理解这张图，就掌握了 Harris 算法 “如何判断角点” 的底层原理 ，后续实际实现时，会通过计算响应函数进一步筛选角点，但本质都是基于这两个特征值的关系。

七、BOVW【BOW补充】

一、起源与基本概念

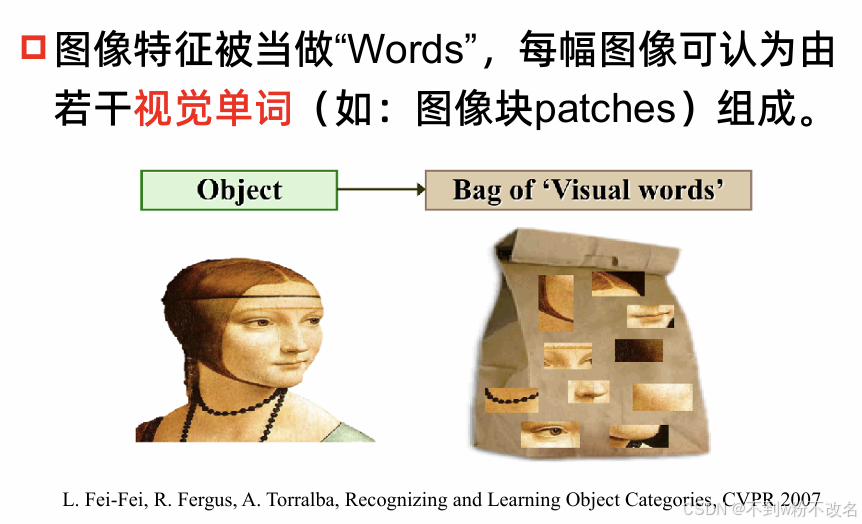

BOVW 是从自然语言处理（NLP）领域的 “词袋模型（BoW，Bag of Words）” 迁移到计算机视觉领域的方法 。在 NLP 中，BoW 把文本看作无序单词集合，用单词出现频率表示文本；BOVW 则将图像视为 “视觉单词” 集合，用视觉单词的统计信息表征图像，把图像 “文字化”，助力大规模图像检索等任务，也常被称为 Bag-of-Feature（BOF）模型 。

二、核心思想与关键步骤

BOVW 把图像内容转化为视觉单词的频率统计，关键分以下四步：

1. 图像局部特征提取

从图像中提取能代表局部内容的特征，常用 SIFT、SURF、HOG 等：

• SIFT（尺度不变特征变换）：提取的特征具平移、缩放、旋转不变性，对光照、仿射变换也有一定鲁棒性，可从图像中检测关键点并生成 128 维等特征向量，捕捉局部纹理、结构信息。
• SURF（加速稳健特征）：是 SIFT 的加速版，计算更快，同样用于提取局部特征 。
• HOG（方向梯度直方图）：通过统计图像局部区域的梯度方向分布，描述物体外形轮廓，常用于行人检测等场景提取特征 。

这些特征就像 NLP 里文本的 “单词”，是构建 BOVW 的基础元素。

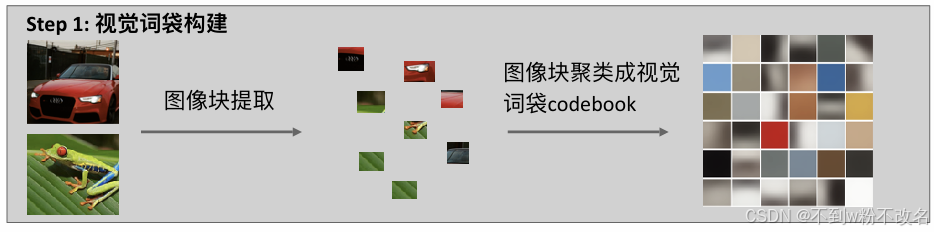

2. 视觉词典（码本）构建

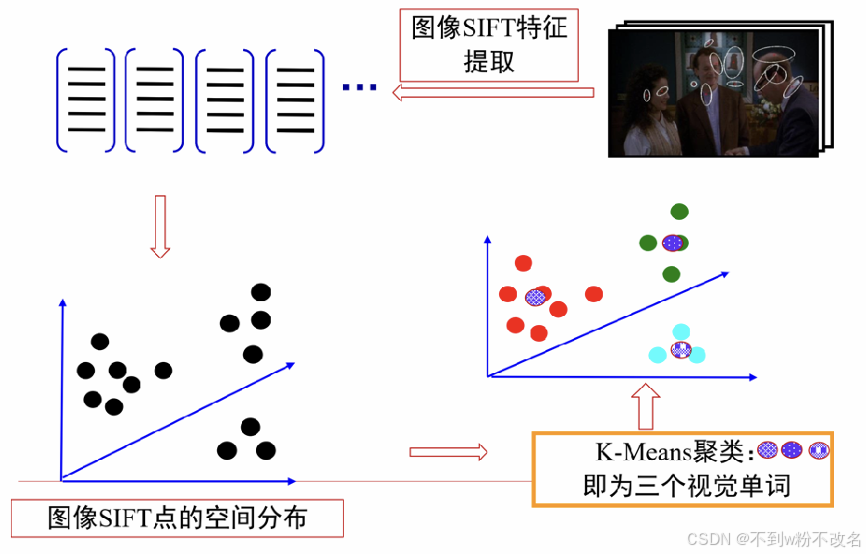

收集所有图像提取的局部特征，用 聚类算法（常用 K-Means） 把特征分组：

• K-Means 聚类流程：

  • 随机选 K 个初始聚类中心（K 为预设的视觉单词数量，需根据任务调整，一般几百到上千）。
  • 计算每个特征到各中心的距离，按最近邻原则把特征分配到对应聚类。
  • 重新计算每个聚类的均值作为新中心，重复上述过程，直到聚类中心不再变化 。

• 视觉单词与词典：最终每个聚类的中心就成为一个 “视觉单词”，所有视觉单词组成 “视觉词典（Codebook）”，相当于图像领域的 “字典”，后续用它量化图像特征。

3. 特征向量量化

用构建好的视觉词典，把图像里每个局部特征向量，通过 最近邻搜索，匹配到视觉词典中距离最近的视觉单词，将多样的局部特征 “归一化” 到有限的视觉单词集合，完成特征量化 。

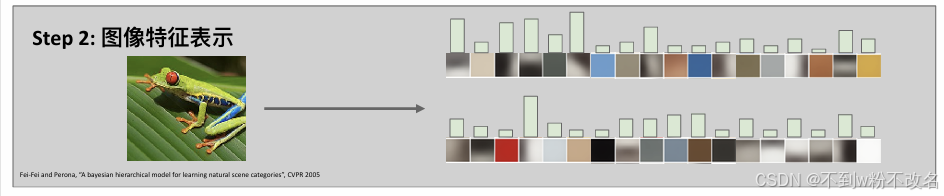

4. 生成视觉单词直方图（图像表示）

统计一幅图像中每个视觉单词出现的频率，形成直方图向量，作为图像的最终表示。比如视觉词典有 K 个单词，直方图就是 K 维向量，向量每个元素值是对应视觉单词在图像中的出现次数（也可加权处理）。该直方图忽略特征顺序，只关注视觉单词的统计分布，用于后续图像分类、检索等任务 。

三、优势与不足

优势

• 简单高效：把图像转化为低维直方图向量，降低计算复杂度，便于大规模图像检索、分类。
• 鲁棒性强：基于局部特征和聚类，对图像平移、缩放、旋转等变化有一定适应能力，局部特征（如 SIFT）本身也具备不变性 。
• 可解释性：视觉单词对应图像局部模式，直方图统计直观，能一定程度解释图像内容构成 。

不足

• 丢失空间信息：只统计视觉单词频率，忽略特征在图像中的空间位置关系，难以表达物体精确结构（可结合空间金字塔匹配等方法改进，划分图像子区域分别统计直方图再融合 ）。
• 依赖手工特征：传统 BOVW 用 SIFT 等手工设计特征，表达能力有限，面对复杂场景、细粒度分类任务，效果不如深度学习方法；不过也可结合 CNN 提取的特征构建 BOVW 。
• 聚类敏感：K-Means 等聚类结果受初始中心、K 值影响大，需调参且对离群点较敏感 。

四、应用场景

• 图像检索：提取数据库图像和查询图像的 BOVW 特征，通过对比直方图向量相似度（如计算距离），检索出相似图像 。
• 图像分类：把图像的 BOVW 直方图作为特征，输入 SVM、随机森林等分类器，训练分类模型，实现场景、物体分类 。
• 视频分析：对视频帧提取 BOVW 特征，用于视频内容理解、行为识别等，捕捉帧间视觉模式变化 。
