stm32内存分析和RTOS任务切换分析

stm32的寻址范围

1. 寻址范围的地址线
   stm32是一个32位的单片机，因此它有32根地址线，每个地址线有两种状态：导通或不导通。
2. 单片机内存地址访问存储单元是按字节编址的。

字节编址定义：一个内存地址对应1字节(8位)的存储空间。

根据地址线数量和字节编址方式，可知：

• stm32的寻址内存大小为：2^32(字节) = 4G（字节）
• stm32的地址范围为：0x0000 0000~0xFFFF FFFF

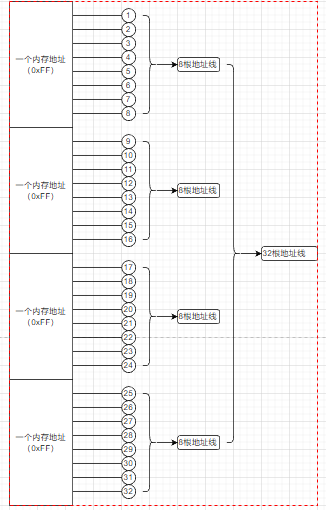

  详细如下图：


STM32内存结构简介

stm32微控制器采用哈佛架构，内存分为Flash(程序存储)、SRAM(数据存储)和可选的外部扩展内存。具体模块包括：

• Flash存储器： 存放程序代码(.code段)和常量(.rodata段和.rwdata段)，读写速度较慢，但非易失性。
• SRAM： 运行时的数据存储，速度快但易失性(断电不保存)，通常分为多块(如主SRAM、CCM RAM)
• EEPROM（部分型号）：用于数据存储，支持多次擦写。
• 外部存储器接口（FSMC/FMC）：支持扩展NOR Flash、SRAM等。

STM32存储器图

• 存储器分配区( F4的存储器为例)
  下图
