FPGA常用资源之IO概述

news 2025/8/11 9:23:14

一、前言

二、I/O资源

2.1 I/O端口资源

2.1.1 IOB

2.1.2 ILOGIC/OLOGIC

2.2 ZHOLD

2.3 IDDR/ODDR

2.4 IDELAY

2.5 ISERDES/OSERDES

2.6 IO Logic Resource连接

2.7 Device示意图

三、工程示例

3.1 工程代码

3.2 Device结果

一、前言

FPGA芯片从内部结构看主要由CLM，可编程IO，可编程的互连线资源，数字信号处理单元DSP，存储单元BRAM，软核与硬核组成，本文对其中的可编程I/O结合开发工具Vivado进行基础的介绍。

二、I/O资源

2.1 I/O端口资源

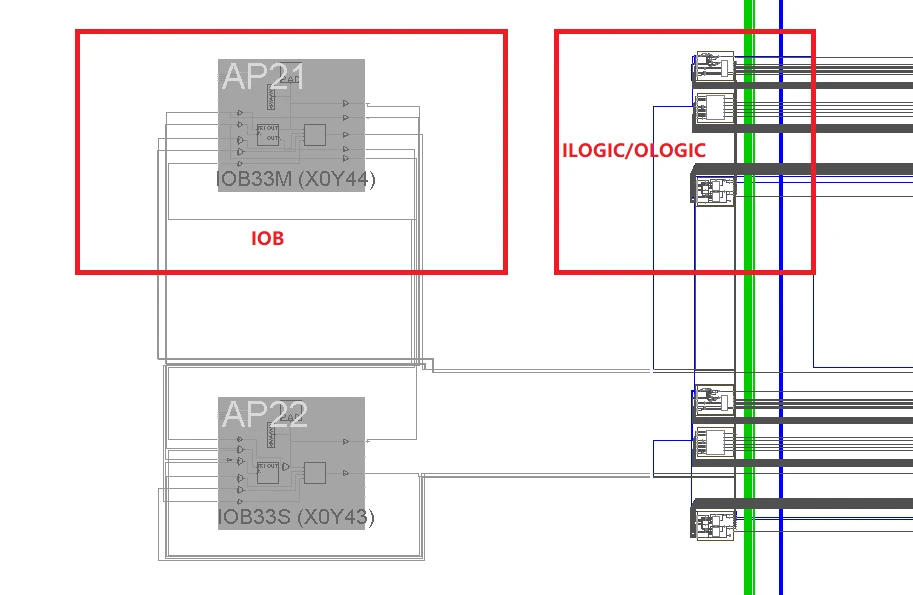

Xilinx 7系列器件的I/O资源由I/O块（IOB）和逻辑资源（ILOGIC和OLOGIC）两部分组成，每个IOB都有一个直接连接的ILOGIC或OLOGIC。以器件xc7k420tffv1156-2为例，IOB和ILOGIC/OLOGIC如下图

2.1.1 IOB

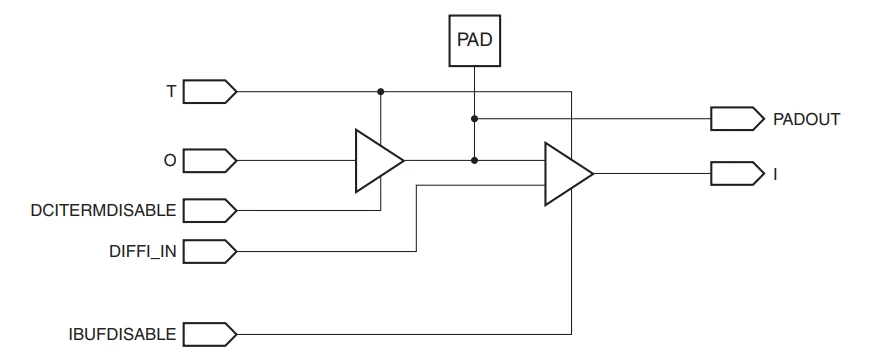

7系列的IOB分为HP IOB和HR IOB两类，HP IOB/HR IOB内又可分为单端IOB和双端IOB，HP IOB的引脚结构图如下

单端的HR IOB结构图，相比HP IOB，少了一个DCITERMDISABLE输入，因为DCI是HP bank所具有的功能。

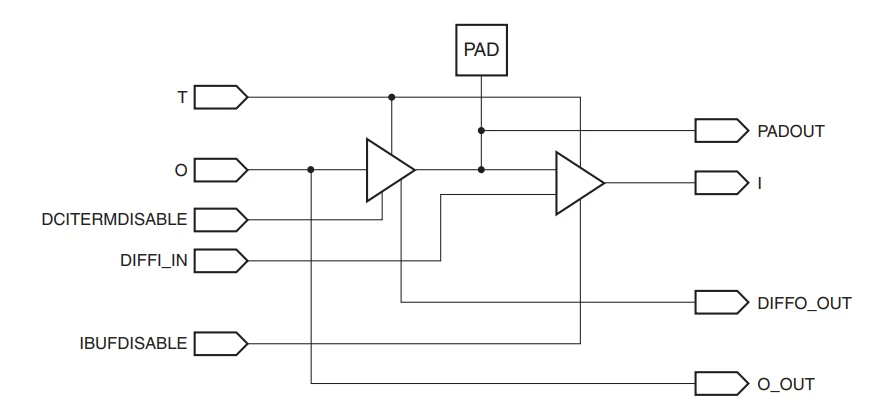

对于双端的HP IOB，会多一个差分输入DIFFI_IN，也即会使用到两个IOB，双端的HR IOB类似。

2.1.2 ILOGIC/OLOGIC

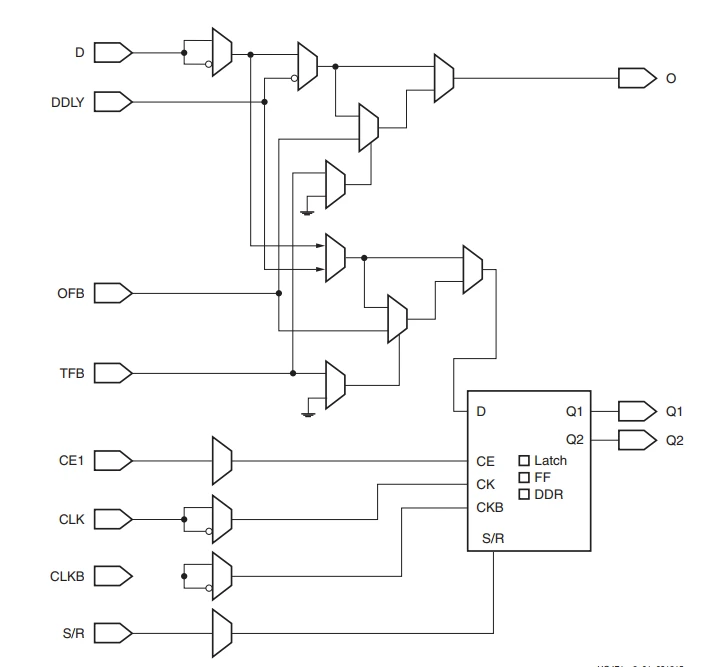

以ILOGIC为例，在HP I/O bank中的为ILOGICE2，在HR I/O bank中的为ILOGICE3，区别是ILOGICE3多了一个零保持延时单元ZHOLD, ILOGICE2的结构图如下

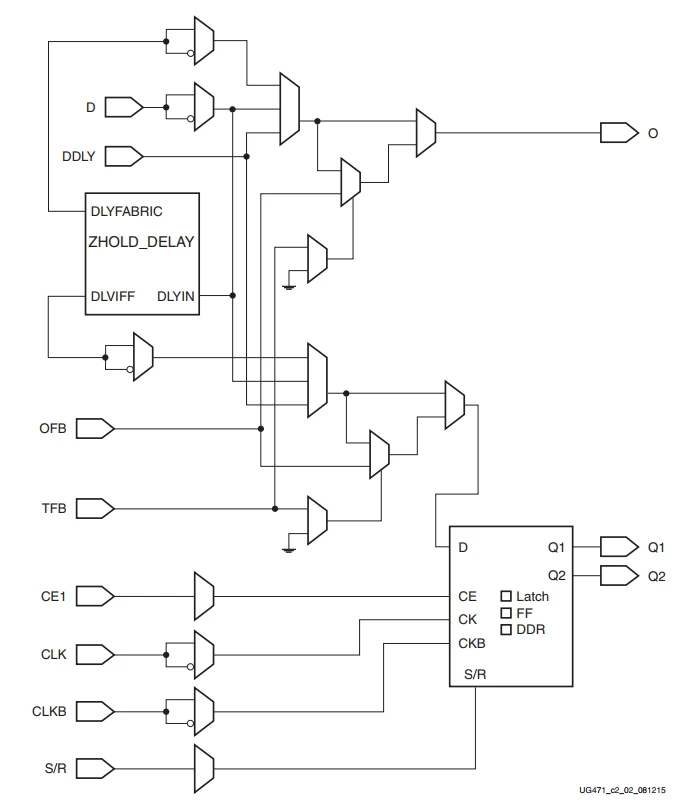

ILOGICE3的结构图如下

lLOGIC支持边沿触发的D触发器，IDDR模式，电平触发的锁存器以及异步/组合操作

2.2 ZHOLD

ZHOLD延迟会自动与内部延迟相匹配时钟分布延迟，当使用时，确保pad到pad的保持时间为零。ILOGIC在输入端支持可选的静态无补偿零保持（ZHOLD）延迟线，以补偿时钟插入延迟。ZHOLD功能经过优化，可补偿时钟路径直接来自来自同一bank或相邻bank的BUFG/BUFGCE。ZHOLD是默认情况下启用，除非时钟源是MMCM或PLL，或者IOBDELAY属性在Xilinx设计约束（XDC）中设置。

2.3 IDDR/ODDR

IDDR（Input Double Data Rate）和ODDR（Output Double Data Rate）,IDDR（输入双数据速率）主要用于接收数据，它能够在每个时钟边沿捕获数据，从而实现双倍数据速率的数据传输。当外部数据源的速率高于内部处理速度时，IDDR可以有效地提高数据吞吐率。IDDR的原语如下图，一路输入D，两路输出Q1,Q2分别在时钟的上升沿和下降沿。

IDDR #(.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE", "SAME_EDGE" //    or "SAME_EDGE_PIPELINED" .INIT_Q1(1'b0), // Initial value of Q1: 1'b0 or 1'b1.INIT_Q2(1'b0), // Initial value of Q2: 1'b0 or 1'b1.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC" ) IDDR_inst (.Q1(Q1), // 1-bit output for positive edge of clock.Q2(Q2), // 1-bit output for negative edge of clock.C(C),   // 1-bit clock input.CE(CE), // 1-bit clock enable input.D(D),   // 1-bit DDR data input.R(R),   // 1-bit reset.S(S)    // 1-bit set);

ODDR（输出双数据速率）则用于产生双倍数据速率的输出信号。与IDDR类似，ODDR在每个时钟边沿都可以驱动数据，提高了输出数据的速率。ODDR在设计时需要特别关注数据的输出时序和时钟的相位关系，以确保在正确的时间点上提供有效的数据。

ODDR原语如下图所示，与IDDR类似，包括时钟输入、数据输入、使能信号、复位信号和输出信号等。不同之处在于，ODDR有两个数据输入端口D1和D2，分别对应于时钟的正边沿和负边沿。

   ODDR #(.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE" .INIT(1'b0),    // Initial value of Q: 1'b0 or 1'b1.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC" ) ODDR_inst (.Q(Q),   // 1-bit DDR output.C(C),   // 1-bit clock input.CE(CE), // 1-bit clock enable input.D1(D1), // 1-bit data input (positive edge).D2(D2), // 1-bit data input (negative edge).R(R),   // 1-bit reset.S(S)    // 1-bit set);

ODDR原语同样有多种工作模式，其中最常见的是“OPPOSITE_EDGE”模式。在此模式下，两个数据输入端口D1和D2的数据会被合成到一个时钟周期内，分别在时钟的正边沿和负边沿输出。

2.4 IDELAY

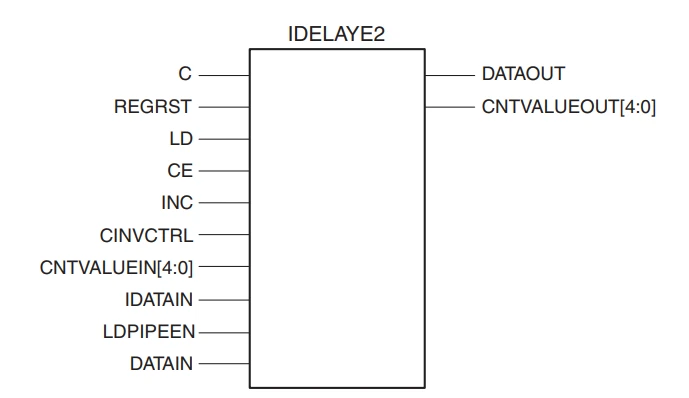

以IDELAY为例，每个I/O块都包含一个名为IDELAYE2的可编程延迟单元。IDELAY可以连接到ILOGICE2/ISERDES2或ILOGICE3/ISERDESE2块。IDELAYE2是一个31抽头、环绕式具有校准的抽头分辨率的延迟单元。它可以应用于组合输入路径、寄存输入路径或两者同时使用。它也可以直接从FPGA逻辑中获取。IDELAY可以在单个输入引脚的基础上延迟输入信号，抽头延迟精度通过使用IDELAYCTRL参考时钟进行控制，IDELAYE2的端口如下图

2.5 ISERDES/OSERDES

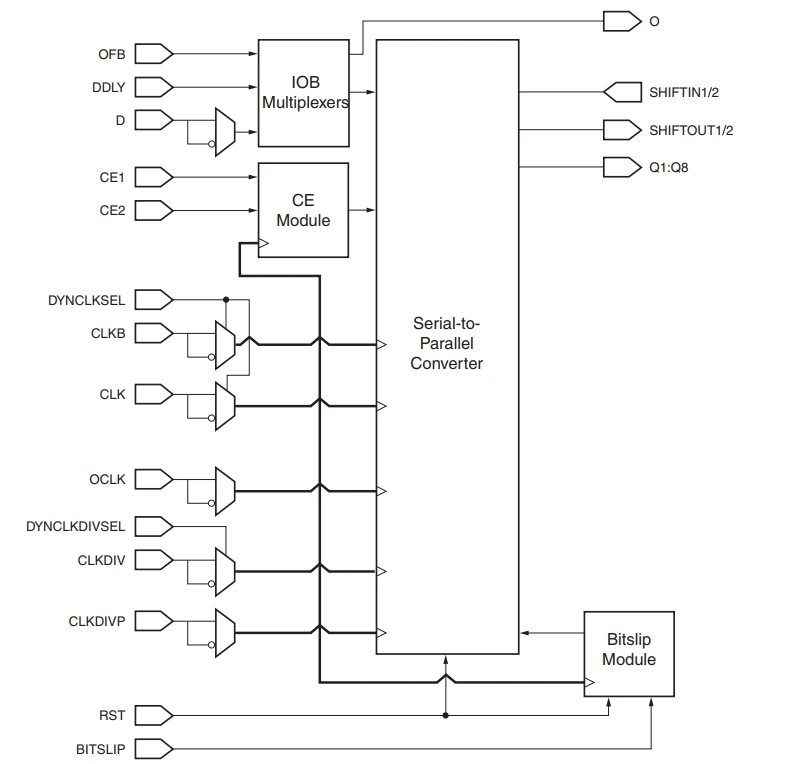

FPGA中的ISERESE2是一个专用的串行到并行转换器，具有特定的时钟和逻辑功能，用于实现高速源同步。在接收到来自外部的高速串行数据（如ADC输入、高速串行通信接口），将其解串为FPGA内部可处理的并行数据，ISERDES的端口图如下

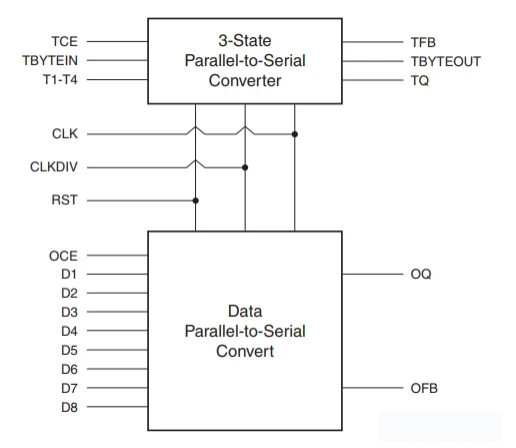

OSERDES作用相反，实现并行转串行输出，用于驱动高速接口（如LVDS、HDMI、DDR存储器接口等），将FPGA内部的并行数据转换为串行数据流输出。OSERDES的端口图如下

2.6 IO Logic Resource连接

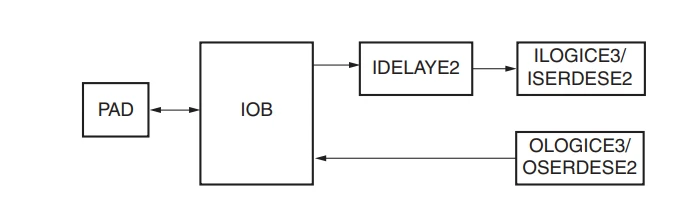

当同时存在IDELAY和ILOGICE3，ISERDES，OSERDES等单元，位于HR Bank时，连接关系如下图

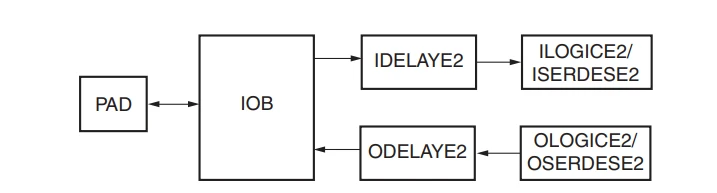

当位于HP Bank时，连接关系如下图

2.7 Device示意图

在Device图中，每一对IOB对应的LOGIC由三个部分组成，ILOGICE3,IDELAYE2,

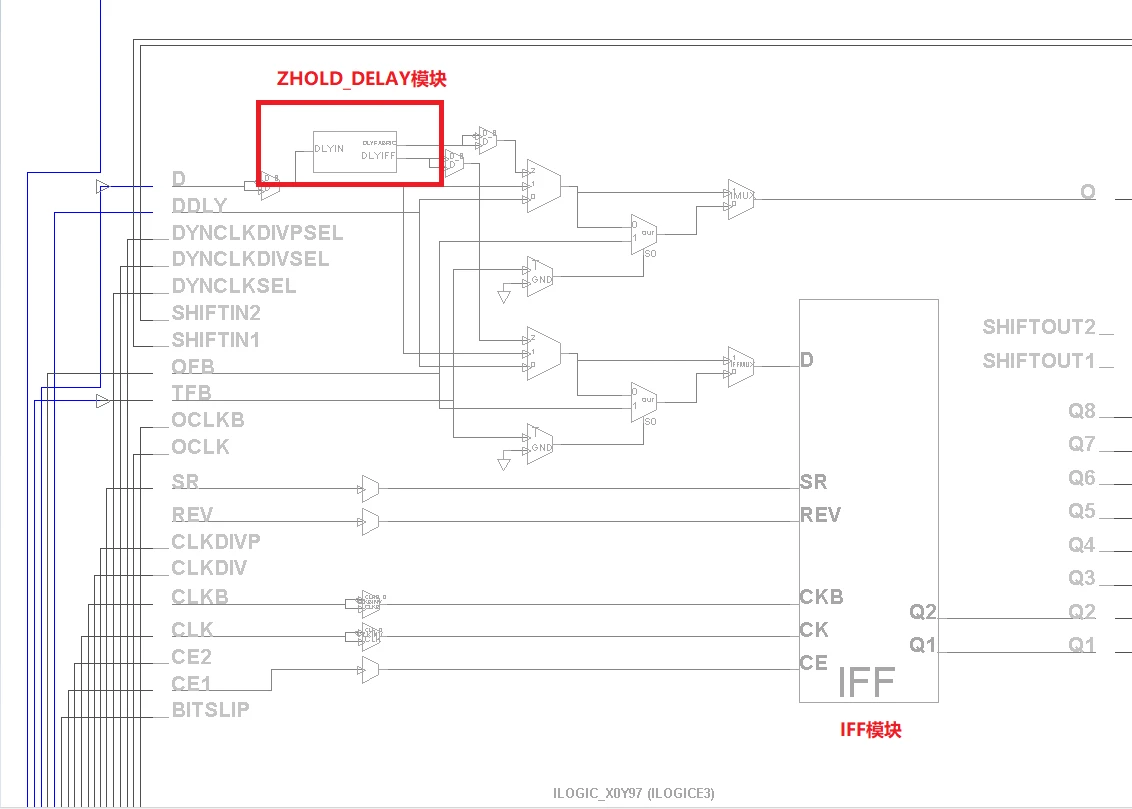

OLOGICE3。ILOGICE3如下图，可以放置ZHOLD_DELAY以及IDDR以及触发器。

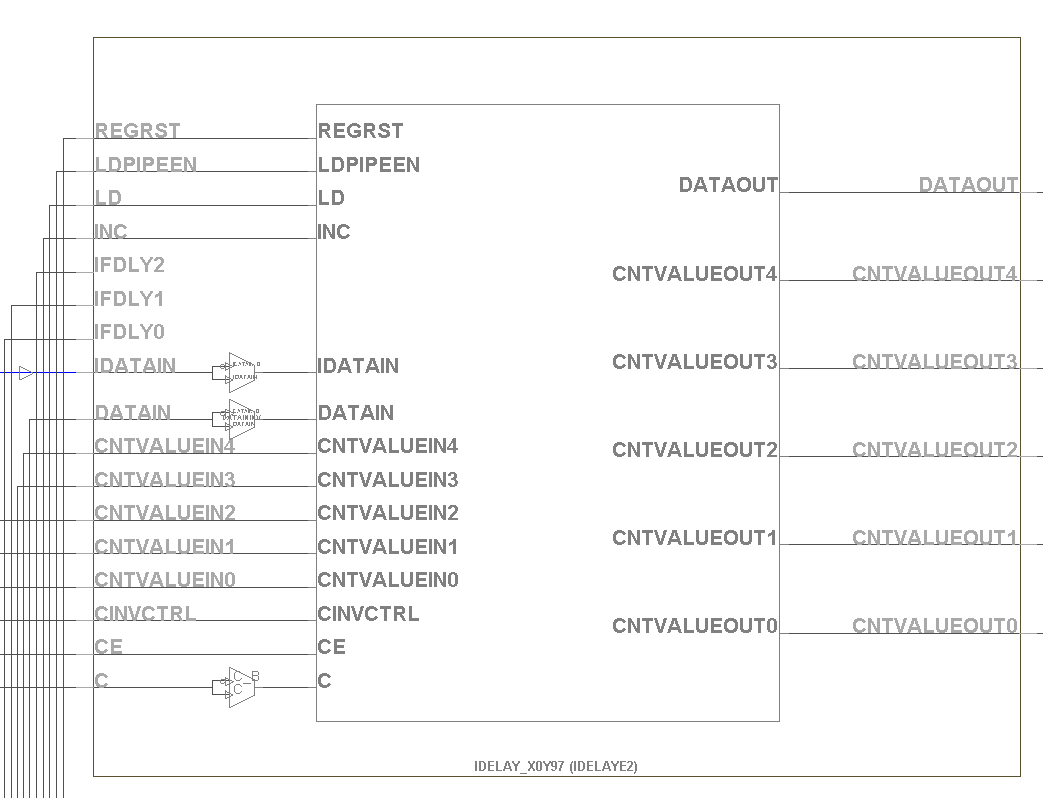

IDELAYE2单元如下图所示，放置DELAY模块

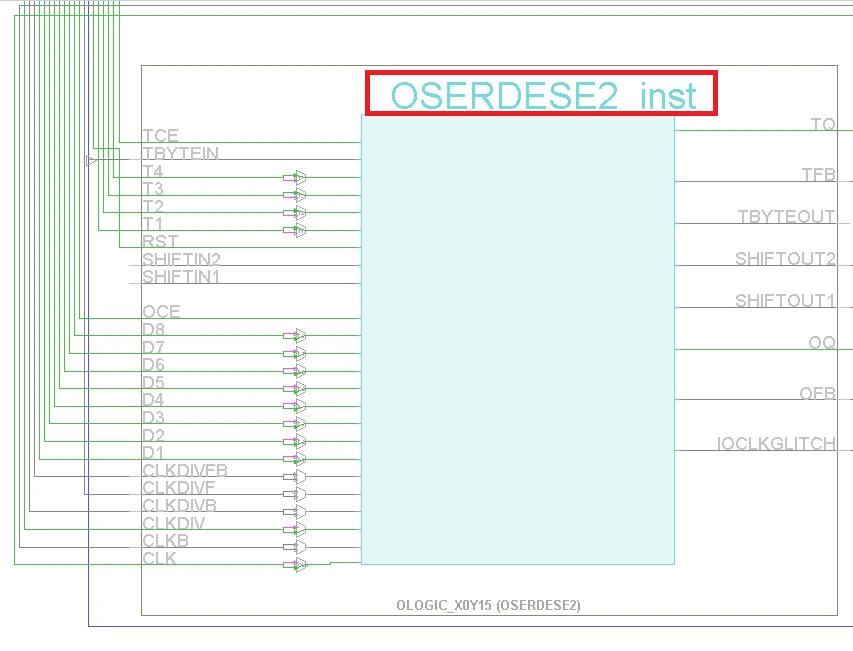

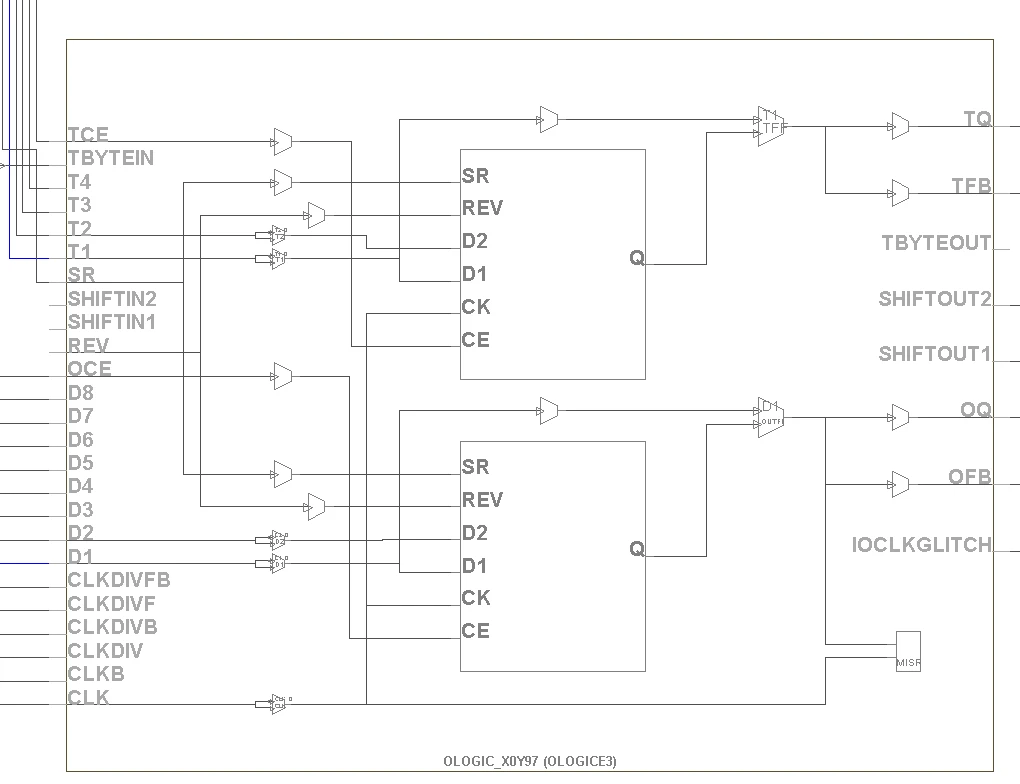

OLOGICE3模块如下图，可以放置ODDR、OSERDES模块

三、工程示例

3.1 工程代码

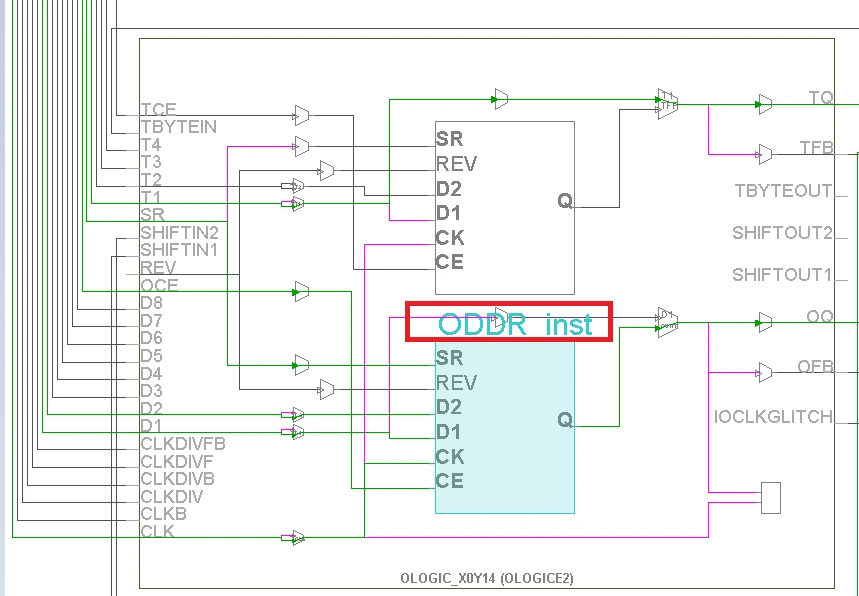

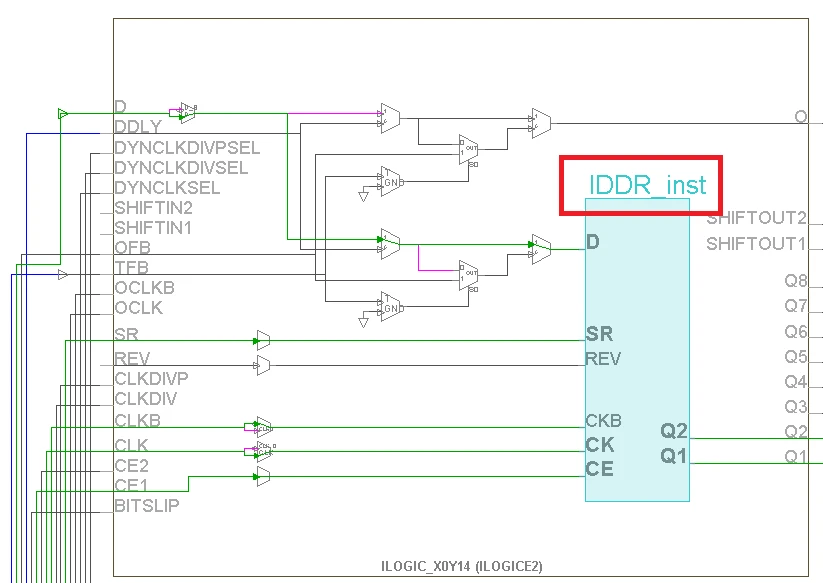

以ODDR/IDDR/OSERDES为例

module IOB_resource(D1,D2,CE,C,R,S,RST,T,D3,D4,D5,D6,D7,D8,CLK,CLKDIV,O,IO1,IO2,out1,out2 );
input D1,D2,CE,C,R,S,RST,T;
input D3,D4,D5,D6,D7,D8,CLK,CLKDIV;
output O;
inout IO1,IO2;
output out1,out2;wire n_oddr,n_iobuf;ODDR #(.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE" .INIT(1'b0),    // Initial value of Q: 1'b0 or 1'b1.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC" ) ODDR_inst (.Q(n_oddr),   // 1-bit DDR output.C(C),   // 1-bit clock input.CE(CE), // 1-bit clock enable input.D1(D1), // 1-bit data input (positive edge).D2(D2), // 1-bit data input (negative edge).R(),   // 1-bit reset.S(S)    // 1-bit set);IOBUF #(.DRIVE(12), // Specify the output drive strength.IBUF_LOW_PWR("TRUE"),  // Low Power - "TRUE", High Performance = "FALSE" .IOSTANDARD("DEFAULT"), // Specify the I/O standard.SLEW("SLOW") // Specify the output slew rate) IOBUF_inst (.O(n_iobuf),     // Buffer output.IO(IO1),   // Buffer inout port (connect directly to top-level port).I(n_oddr),     // Buffer input.T(T)      // 3-state enable input, high=input, low=output);IDDR #(.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE", "SAME_EDGE" //    or "SAME_EDGE_PIPELINED" .INIT_Q1(1'b0), // Initial value of Q1: 1'b0 or 1'b1.INIT_Q2(1'b0), // Initial value of Q2: 1'b0 or 1'b1.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC" ) IDDR_inst (.Q1(out1), // 1-bit output for positive edge of clock.Q2(out2), // 1-bit output for negative edge of clock.C(C),   // 1-bit clock input.CE(CE), // 1-bit clock enable input.D(n_iobuf),   // 1-bit DDR data input.R(R),   // 1-bit reset.S(S)    // 1-bit set);OSERDESE2 #(.DATA_RATE_OQ("DDR"),   // DDR, SDR.DATA_RATE_TQ("DDR"),   // DDR, BUF, SDR.DATA_WIDTH(4),         // Parallel data width (2-8,10,14).INIT_OQ(1'b0),         // Initial value of OQ output (1'b0,1'b1).INIT_TQ(1'b0),         // Initial value of TQ output (1'b0,1'b1).SERDES_MODE("MASTER"), // MASTER, SLAVE.SRVAL_OQ(1'b0),        // OQ output value when SR is used (1'b0,1'b1).SRVAL_TQ(1'b0),        // TQ output value when SR is used (1'b0,1'b1).TBYTE_CTL("FALSE"),    // Enable tristate byte operation (FALSE, TRUE).TBYTE_SRC("FALSE"),    // Tristate byte source (FALSE, TRUE).TRISTATE_WIDTH(4)      // 3-state converter width (1,4))OSERDESE2_inst (.TQ(n_tq),               // 1-bi.OQ(n_oserdes),               // 1-bit output: Data path output.CLK(CLK),             // 1-bit input: High speed clock.CLKDIV(CLKDIV),       // 1-bit input: Divided clock// D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each).D1(D1),.D2(D2),.D3(D3),.D4(D4),.D5(D5),.D6(D6),.D7(D7),.D8(D8),.OCE(CE),             // 1-bit input: Output data clock enable.RST(RST),             // 1-bit input: Reset.TCE(CE)              // 1-bit input: 3-state clock enable);IOBUF #(.DRIVE(12), // Specify the output drive strength.IBUF_LOW_PWR("TRUE"),  // Low Power - "TRUE", High Performance = "FALSE" .IOSTANDARD("DEFAULT"), // Specify the I/O standard.SLEW("SLOW") // Specify the output slew rate) IOBUF_inst2 (.O(O),     // Buffer output.IO(IO2),   // Buffer inout port (connect directly to top-level port).I(n_oserdes),     // Buffer input.T(n_tq)      // 3-state enable input, high=input, low=output);
endmodule
