一种对白点进行多重加权并利用三角剖分插值微调白平衡增益的白平衡矫正算法

一、色温坐标系

         对于一个确定的CCD或CMOS传感器来说，由于其硬件的差异，造成当其它条 件相同，拍摄同一个物体时，其R、G、B三个通道的响应值并不相同，这就要求在进 行白平衡校正之前，可以针对包含模组在内的光电传感器进行色温线的标定，从而确 定以硬件为基础的色温曲线，然后进行白平衡的判断。

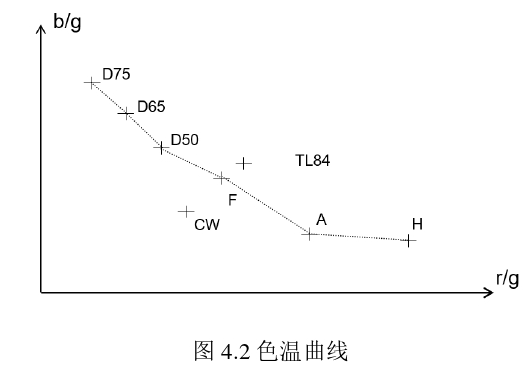

        一个简单的色温曲线如图4.2所示，其中横坐标是图像中R/G的值，纵坐标是B/G 的值，值得指出的是上面曲线中计算出来的平均值是在标准光源下拍摄标准灰卡或标 准白卡得到的，这样可以针对不同的图像传感器得到传感器与光源之间的关系和特性， 为了覆盖大部分的场景，使在不同的光源色温下做到准确的还原白平衡，通常的光源 会尽量覆盖从高色温到低色温的各个区间，通常选取的标准光源为D75，D65，D50， TL84，F，CW，A，H，也可以根据具体的使用环境加入其它辅助光源的参考点，进 行辅助的白平衡判断。
