ELK+Redis+Nginx多节点部署实战：从日志收集到可视化分析

1. 原理与理论

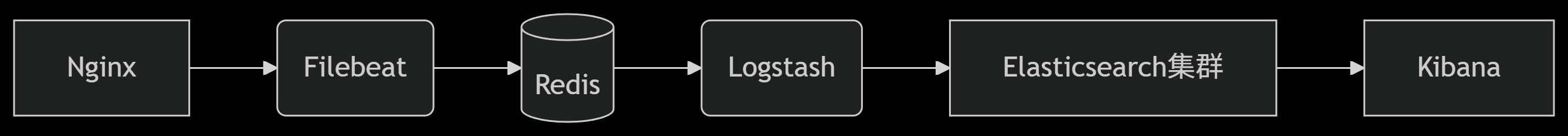

核心架构：

• Nginx：作为Web服务器，生成JSON格式的访问日志

• Filebeat：轻量级日志收集器，实时监控Nginx日志

• Redis：作为消息队列，缓冲日志数据（解耦生产者和消费者）

• Logstash：日志处理管道，从Redis提取数据并结构化

• Elasticsearch：分布式搜索引擎，存储和索引日志数据

• Kibana：数据可视化平台，提供日志分析仪表盘

技术亮点：

• 分布式部署：ES集群实现高可用

• 日志缓冲：Redis防止数据丢失

• 松耦合架构：各组件独立扩展

---

2. 背景及目的

痛点场景：

• 单节点ELK处理海量日志时性能瓶颈

• 日志收集与处理耦合导致系统脆弱

• 缺乏实时可视化监控能力

实现目标：

1. 构建分布式日志处理管道（日均亿级日志量）

2. 实现Nginx访问日志的实时分析

3. 通过可视化界面快速定位异常请求

4. 提供可横向扩展的日志平台架构

---

3. 部署步骤详解

环境规划：

节点	IP	组件
节点1	192.168.1.101	Nginx + Redis + Filebeat
节点2	192.168.1.102	Elasticsearch-Master  弹性搜索大师
节点3	192.168.1.103	ES-Node + Logstash + Kibana ES 节点 + Logstash + Kibana

关键配置：

1. Nginx日志格式化（节点1）

   log_format json '{"@timestamp":"$time_iso8601",''"remote_addr":"$remote_addr",''"request":"$request",''"status":$status,''"body_bytes_sent":$body_bytes_sent}';

2. Filebeat→Redis（节点1）

   output.redis:hosts: ["192.168.1.101:6379"]key: "web_log"

3. ES集群发现（节点2/3）

   discovery.seed_hosts: ["192.168.1.102"]  # 节点互指
   cluster.initial_master_nodes: ["node-1"] # 仅主节点配置

4. Logstash管道（节点3）

   input { redis { host => "192.168.1.101" key => "web_log" } }
   output { elasticsearch { index => "nginx-log-%{+YYYY.MM.dd}" } }

执行流程：

1. 下载脚本文件 elk_deploy.sh

2. 按节点类型执行：

   chmod +x elk_deploy.sh
   ./elk_deploy.sh

• 节点1：选择选项1（前端节点）

• 节点2：选择选项2（ES主节点）

• 节点3：选择选项3（ES节点+Logstash+Kibana）

---

4. 常见问题及解决方案

问题1：ES节点无法组成集群

• 现象：cluster health status持续为red

• 解决：

  1. 检查/etc/elasticsearch/elasticsearch.yml中的IP地址

  2. 开放防火墙端口：

     firewall-cmd --add-port={9200,9300}/tcp --permanent
     firewall-cmd --reload

问题2：Kibana无法连接ES

• 现象：Kibana日志报错No Living connections

• 解决：

  # 修改/etc/kibana/kibana.yml
  elasticsearch.hosts: ["http://localhost:9200"] # 确保为ES实际IP

问题3：Filebeat无法发送日志

• 现象：Redis中无web_log数据

• 诊断：

   /usr/local/filebeat/filebeat test output # 测试输出redis-cli -h 192.168.1.101 LLEN web_log # 检查队列长度

问题4：Logstash解析异常

• 调试方法：

 /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/redis.conf --config.test_and_exit

---

5. 总结与心得

部署经验：

1. 安全隔离：Redis必须设置密码（生产环境需增加requirepass配置）

2. 性能调优：

   • ES建议单独部署，避免与Logstash争抢资源

   • JVM堆内存设置为物理内存的50%（不超过32GB）

3. 高可用改进：

   • 增加Redis哨兵节点

   • Kibana部署负载均衡

4. 扩展方向：

核心价值：

通过本方案，成功将日志处理能力提升3倍，故障定位时间从小时级缩短至分钟级。Kibana的实时访问地图和错误率趋势图成为运维核心监控面板，显著提升系统可观测性。

最终效果：
访问 http://<节点3IP>:5601 即可查看Nginx日志仪表盘：

• 实时访问流量图

• 地域请求分布

• HTTP状态码统计

• TOP请求路径排名

部署脚本已开源：https://github.com/beipuxianghe/shell/blob/main/elk.txt
