【OCCT+ImGUI系列】013-碰撞检测-包围盒Bnd_Box

news 2025/8/8 13:08:44

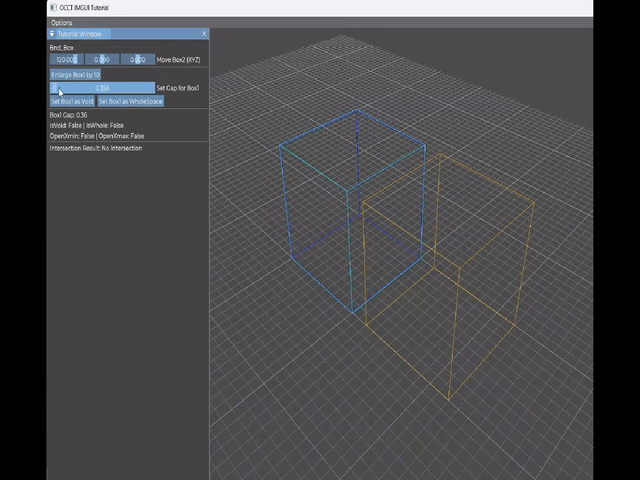

请添加图片描述

一、引言

接下来增加一个碰撞检测相关的专题，主要讲OpenCASCADE与碰撞检测相关的概念。首先开始的概念是包围盒（Bounding Box）：在三维建模、碰撞检测、几何布尔运算等场景中，包围盒是高效处理几何体空间关系的关键数据结构。OpenCASCADE 提供的 Bnd_Box 类就是这样一个强大的工具，它支持构建、扩展、查询和变换三维空间中的包围盒。

学习完下面内容可以实现：

生成TopoDS_Shape对应的包围盒
使用Gap来调整包围盒
生成空盒子（Void）或整个空间（WholeSpace）
判断两个包围盒是否相交

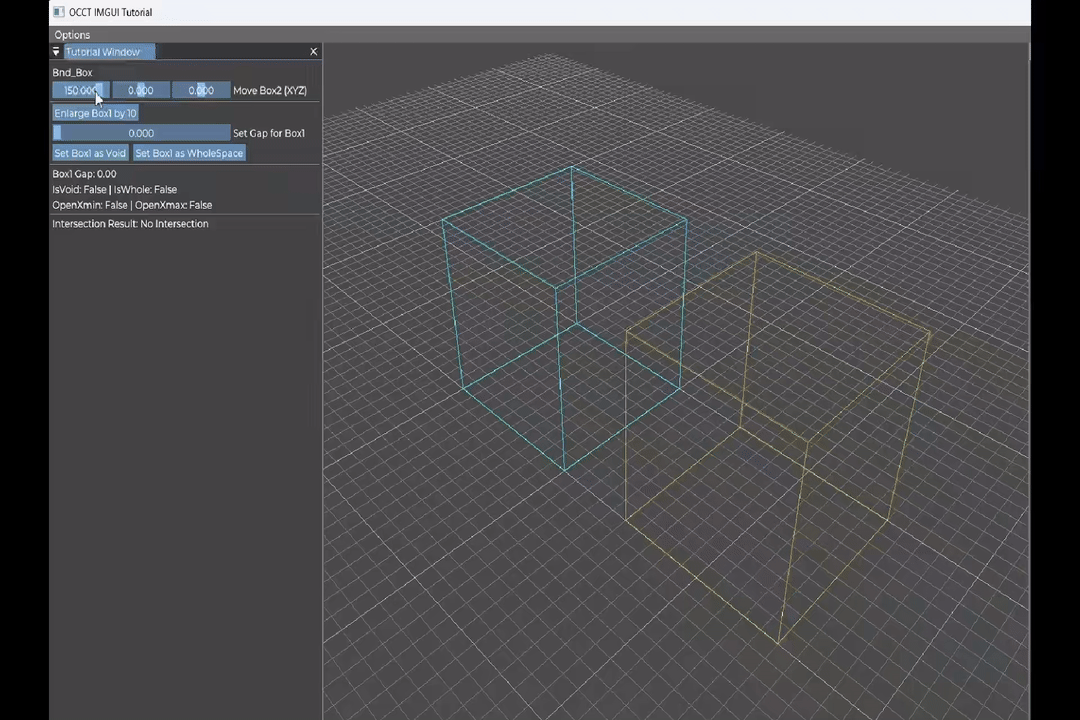

请添加图片描述

二、Bnd_Box 的作用与基本概念

Bnd_Box 表示一个三维轴对齐的包围盒（AABB），即其面总是与坐标轴平行。它可以：

包围几何对象（如点、线、面、体）
判断空间相交或包含关系
用作快速粗略碰撞检测的加速结构

特点包括：

可以是有限盒子
可以在某些方向上是无限延伸的
可以表示空盒子（Void）或整个空间（WholeSpace）
支持**间隙（Gap）**来考虑数值精度误差

三、Bnd_Box 的创建方式

1. 创建空盒子（默认构造）

Bnd_Box box;

创建后默认是 Void 状态，即为空。

2. 通过两点定义最小包围盒

gp_Pnt pmin(0, 0, 0), pmax(10, 10, 10);
Bnd_Box box(pmin, pmax);

用于表示有限区域。

四、设置特殊状态

1. 空盒子（Void）

box.SetVoid();

表示盒子中不包含任何点。

2. 整个空间（WholeSpace）

box.SetWhole();

表示整个空间的无限盒子，任何点都在其内。

3. 单方向开口

box.OpenXmin();
box.OpenZmax();

表示该方向是无限的，可以与 IsOpenXmin() 等方法配合使用。

五、更新与扩展 Bnd_Box

1. 添加点

box.Add(gp_Pnt(1, 2, 3));

将点纳入包围盒，自动扩展边界。

2. 添加方向（射线）

box.Add(gp_Pnt(0,0,0), gp_Dir(1,0,0));  // 添加从原点出发的正X方向射线

将整个方向扩展为无限。

3. 添加其他盒子

box.Add(otherBox);

合并两个盒子。

4. 设置间隙

box.SetGap(0.1);  // 增加 0.1 的容差

所有边界都扩展该值，常用于容错计算。

六、查询与判断

1. 获取边界

Standard_Real xmin, ymin, zmin, xmax, ymax, zmax;
box.Get(xmin, ymin, zmin, xmax, ymax, zmax);

若盒子为空（IsVoid），将抛出异常。

2. 获取角点

gp_Pnt minCorner = box.CornerMin();
gp_Pnt maxCorner = box.CornerMax();

3. 判断状态

box.IsVoid()
box.IsWhole()
box.IsOpen()
box.IsXThin(tol), IsThin(tol)：判断盒子是否厚度很小（用于简化处理）

4. 距离计算

Standard_Real dist = box.Distance(otherBox);

计算两个盒子的最小间距（非负）。

5. 是否相交（是否在外）

if (box.IsOut(gp_Pnt(5, 5, 5))) { ... }
if (!box.IsOut(otherBox)) { ... } // 有交集

七、几何变换与有限部分提取

1. 应用变换

gp_Trsf trsf;
trsf.SetRotation(gp::OX(), M_PI/4);
Bnd_Box rotatedBox = box.Transformed(trsf);

注意：旋转后会包围整个旋转后的对象，可能导致边界变大。

2. 提取有限部分

Bnd_Box finite = box.FinitePart();

用于从无限盒中提取有限部分，仅当存在有限部分时有效。

八、使用建议与注意事项

Void 状态下不能 Get() 或 CornerMin()，需先判断 IsVoid()。
Gap 设定应适度，避免误判碰撞。
添加射线或方向后必须明确是否仍保持有限，尤其用于 FCL 或距离判断时。
Transformed() 不保持最小体积，谨慎用于碰撞预处理。

九、总结

Bnd_Box 是 OpenCASCADE 中简单而高效的空间管理工具，适用于几乎所有涉及空间范围的模块。从基础的点添加到复杂的变换包围，都可使用统一接口处理，为 CAD 几何计算提供良好支撑。

演示代码

#pragma once#include "pch.h"// OpenCASCADE 几何建模与可视化相关头文件
#include <BRepPrimAPI_MakeBox.hxx>    // 创建立方体几何体
#include <BRepBndLib.hxx>             // 用于构建 Bnd_Box（包围盒）
#include <Bnd_Box.hxx>                // OpenCASCADE 中的轴对齐包围盒类
#include <AIS_Shape.hxx>              // 用于可视化 TopoDS_Shape
#include <AIS_TextLabel.hxx>          // 文本标签，可选
#include <gp_Trsf.hxx>                // 通用几何变换（平移/旋转/缩放等）
#include <gp_Pnt.hxx>                 // 三维点
#include <gp_Ax1.hxx>                 // 三维坐标轴（用于旋转）
#include <Precision.hxx>              // 精度控制常量// 本地模块
#include "BaseScene.h"
#include "VisSceneComponents.h"
#include "TutorialWindow.h"// 示例场景类：演示如何使用 Bnd_Box 构造包围盒并进行交互
class BndBox013 : public BaseScene, public VisSceneComponents, public TutorialWindow {
public:BndBox013() {// 构造函数：打开教程窗口（ImGui）openTutorialWindow();}// 渲染场景主入口函数void displayScene(const Handle(V3d_View)& view, const Handle(AIS_InteractiveContext)& context) override {// 如果场景尚未初始化，则进行初始化if (!bIsSceneInit) {sceneInit(view, context);bIsSceneInit = true;}// 渲染右侧 ImGui 教程交互窗口renderTutorialWindow(context);}// 教程窗口初始化（无内容）void customInitTutorialWindow(const Handle(AIS_InteractiveContext)& context) override {}// 场景初始化函数：构造两个立方体及其可视化对象，计算包围盒并可视化void sceneInit(const Handle(V3d_View)&, const Handle(AIS_InteractiveContext)& context) override {// 创建两个立方体几何体box1 = BRepPrimAPI_MakeBox(100, 100, 100).Shape();box2 = BRepPrimAPI_MakeBox(100, 100, 100).Shape();// 对 box2 施加平移变换（初始为沿 X 正方向移动 150）trsf2.SetTranslation(gp_Vec(150, 0, 0));box2.Move(TopLoc_Location(trsf2));  // 注意：这会修改原始 box2// 创建并设置可视化对象 aisBox1aisBox1 = new AIS_Shape(box1);aisBox1->SetColor(Quantity_NOC_BLUE1);context->Display(aisBox1, Standard_False);// 创建并设置可视化对象 aisBox2aisBox2 = new AIS_Shape(box2);aisBox2->SetColor(Quantity_NOC_GREEN);context->Display(aisBox2, Standard_False);// 初始化包围盒updateBndBoxes();// 显示包围盒（以彩色线框表示）displayBndBox(context, bndBox1, Quantity_NOC_CYAN1, box1BBox);displayBndBox(context, bndBox2, Quantity_NOC_ORANGE1, box2BBox);}// 教程窗口内容：交互式操作 ImGui 面板void renderTutorialContent(const Handle(AIS_InteractiveContext)& context) override {ImGui::Text("Bnd_Box");// 控制 box2 的平移操作if (ImGui::SliderFloat3("Move Box2 (XYZ)", box2Offset, -200.0f, 200.0f)) {trsf2.SetTranslation(gp_Vec(box2Offset[0], box2Offset[1], box2Offset[2]));box2Moved = box2.Located(TopLoc_Location(trsf2));  // 使用 Located 不修改原始几何体aisBox2->SetShape(box2Moved);context->Redisplay(aisBox2, Standard_False);updateBndBoxes();        // 更新包围盒数据updateBndAIS(context);   // 重新可视化包围盒}ImGui::Separator();// 将 bndBox1 扩大 10 个单位if (ImGui::Button("Enlarge Box1 by 10")) {bndBox1.Enlarge(10.0);updateBndAIS(context);}// 设置 Box1 的 Gap 值（间隙），用于逻辑扩展static float gapVal = 0.0f;if (ImGui::SliderFloat("Set Gap for Box1", &gapVal, 0.0f, 20.0f)) {bndBox1.SetGap(gapVal);updateBndAIS(context);}// 设置 Box1 为 Void 状态（空包围盒）if (ImGui::Button("Set Box1 as Void")) {bndBox1.SetVoid();updateBndAIS(context);}ImGui::SameLine();// 设置 Box1 为 WholeSpace（最大包围空间）if (ImGui::Button("Set Box1 as WholeSpace")) {bndBox1.SetWhole();updateBndAIS(context);}ImGui::Separator();// 实时显示 bndBox1 的状态信息ImGui::Text("Box1 Gap: %.2f", bndBox1.GetGap());ImGui::Text("IsVoid: %s | IsWhole: %s", bndBox1.IsVoid() ? "True" : "False", bndBox1.IsWhole() ? "True" : "False");ImGui::Text("OpenXmin: %s | OpenXmax: %s", bndBox1.IsOpenXmin() ? "True" : "False", bndBox1.IsOpenXmax() ? "True" : "False");// 检测两个包围盒是否发生交集static bool showCollisionWindow = false;bool intersect = !bndBox1.IsOut(bndBox2);ImGui::Separator();ImGui::Text("Intersection Result: %s", intersect ? "Intersecting" : "No Intersection");// 如果发生交集，显示碰撞窗口if (intersect && !showCollisionWindow) {showCollisionWindow = true;}// 漂浮的非模态窗口，提示碰撞if (showCollisionWindow) {ImGui::SetNextWindowSize(ImVec2(300, 100), ImGuiCond_FirstUseEver);ImGui::SetNextWindowPos(ImVec2(100, 100), ImGuiCond_FirstUseEver);ImGui::Begin("Collision Warning", &showCollisionWindow, ImGuiWindowFlags_AlwaysAutoResize);ImGui::Text("Collision detected!");if (ImGui::Button("Close") || !intersect) {showCollisionWindow = false;}ImGui::End();}}private:// 几何体与可视化对象TopoDS_Shape box1, box2, box2Moved;Handle(AIS_Shape) aisBox1, aisBox2;       // 原始几何的可视化Handle(AIS_Shape) box1BBox, box2BBox;     // 包围盒的可视化Handle(AIS_Shape) rotatedBBox;            // 预留旋转用包围盒（暂未用）gp_Trsf trsf2;        // box2 的几何变换float box2Offset[3] = { 150.0f, 0.0f, 0.0f };  // Box2 的初始偏移量Bnd_Box bndBox1, bndBox2;  // 两个几何体的包围盒（用于交集判断等）// 更新两个包围盒：将 box1 和 box2（已变换）添加到 bndBox 中void updateBndBoxes() {bndBox1.SetVoid();  // 重置包围盒bndBox2.SetVoid();BRepBndLib::Add(box1, bndBox1);BRepBndLib::Add(box2Moved.IsNull() ? box2 : box2Moved, bndBox2);}// 可视化包围盒：使用透明线框盒子表示 Bnd_Boxvoid displayBndBox(const Handle(AIS_InteractiveContext)& context, const Bnd_Box& bbox,Quantity_NameOfColor color, Handle(AIS_Shape)& bboxShapeOut) {// 如果为空或无穷大，则不显示if (bbox.IsVoid() || !bbox.HasFinitePart()) return;// 获取包围盒的最小/最大角点gp_Pnt pmin = bbox.CornerMin();gp_Pnt pmax = bbox.CornerMax();// 构造包围盒的形状TopoDS_Shape shape = BRepPrimAPI_MakeBox(pmin, pmax).Shape();// 构造 AIS 可视化对象bboxShapeOut = new AIS_Shape(shape);bboxShapeOut->SetColor(color);bboxShapeOut->SetDisplayMode(AIS_WireFrame);  // 显示为线框context->Display(bboxShapeOut, Standard_False);}// 更新包围盒的 AIS 显示（用于动态变化后刷新显示）void updateBndAIS(const Handle(AIS_InteractiveContext)& context) {context->Remove(box1BBox, Standard_False);context->Remove(box2BBox, Standard_False);context->Remove(rotatedBBox, Standard_False);displayBndBox(context, bndBox1, Quantity_NOC_CYAN1, box1BBox);displayBndBox(context, bndBox2, Quantity_NOC_ORANGE1, box2BBox);}
};
