一、队列

1）什么是队列？

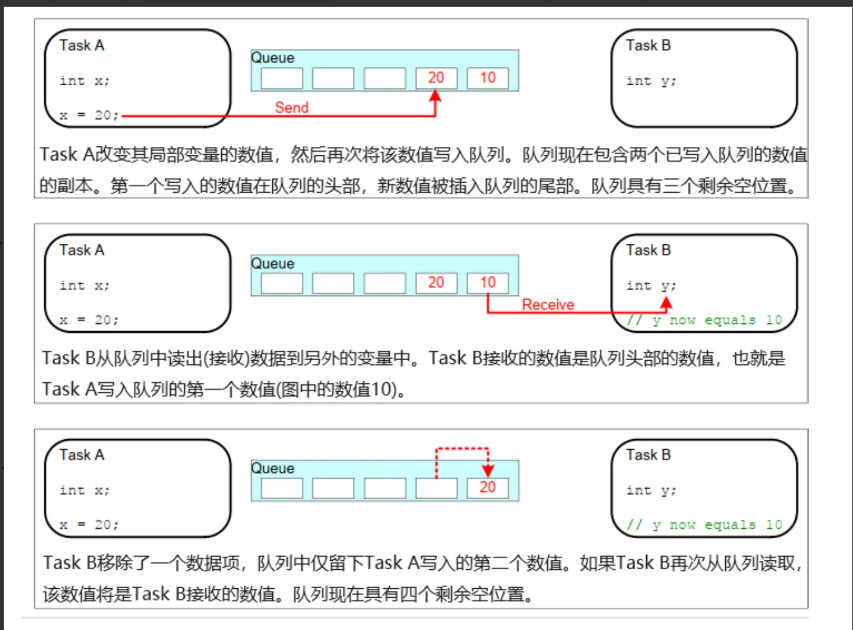

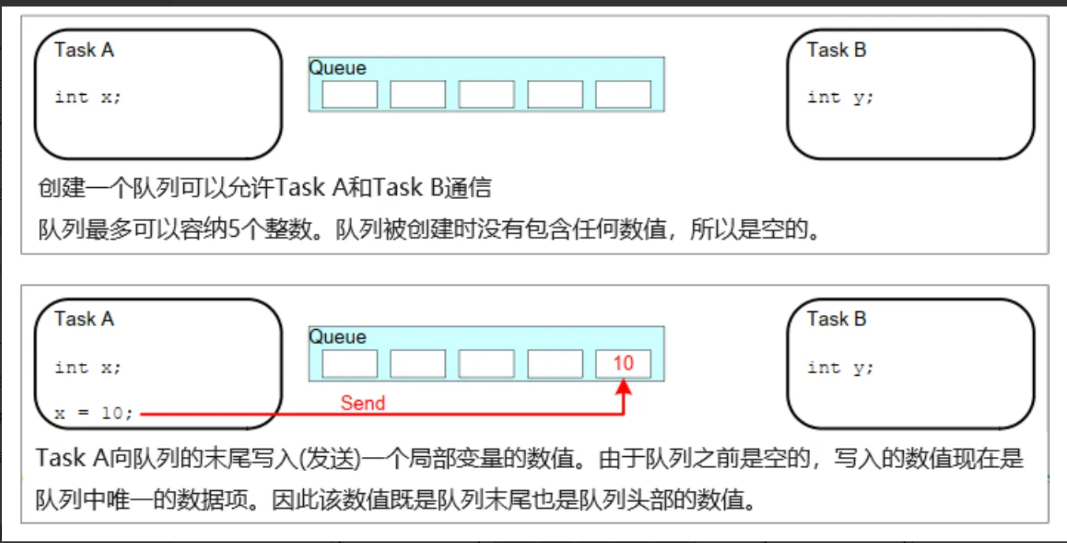

队列能够保存的数据项的最大数量称为队列的“长度”。在创建队列时，会设置其长度以及每个数据项的大小。队列通常用作先入先出（FIFO）缓冲区，其中数据被写入队列的末尾（尾部），并从队列的前端（头部）移除。下图展示了数据被写入和从一个用作 FIFO 的队列中读取的情况。同时，也有可能从队列的前端写入数据（比如当队列为空时，写入的一个数据既在队列的末端也在队列的前端）。当数据从队列的前端移除时，后面的数据自动移动到队列的前端，相当于覆盖已经在队列前端的数据。

2）介绍一下队列的主要特点：

◆ 多任务访问

队列本身就是对象，可以被任何知道该队列的任务或中断服务程序访问。任意数量的任务都可以向同一个队列写入数据，同样地，任意数量的任务也可以从同一个队列读取数据。在实践中，一个队列有多个写入者的情况非常普遍，但一个队列有多个读取者的情况则相对较少。

◆ 队列读取阻塞

当任务试图从队列中读取数据时，可以选择性地指定一个“阻塞”时间。如果队列已经清空，这个任务将保持在阻塞状态，以等待队列中有数据可用，这个等待的时间就是阻塞时间。当另一个任务或中断将数据放入队列时，处于阻塞状态等待队列中数据可用的任务将自动转移到就绪状态。如果在数据可用之前，指定的阻塞时间已到期，任务也将自动从阻塞状态转移到就绪状态。队列可以有多个读取者，因此单个队列上可能有多个任务因等待数据而被阻塞。当出现这种情况时，数据可用时只有一个任务会被解除阻塞。被解除阻塞的任务总是等待数据的最高优先级任务。如果有两个或更多被阻塞的任务具有相同的优先级，则解除阻塞的任务将是等待时间最长的那个任务。

◆ 队列写入阻塞

与从队列中读取时一样，任务向队列写入时也可以选择性地指定阻塞时间。在这种情况下，阻塞时间是指如果队列已经满了，任务在阻塞状态下等待队列空间可用的最长时间。队列可以有多个写入者，因此一个队列可能有多个任务阻塞在该队列上等待完成发送操作。当这种情况发生时，只有当队列上有空间可用时，才会解除一个任务的阻塞。被解除阻塞的任务始终是等待空间的最高优先级任务。如果两个或多个被阻塞的任务具有相同的优先级，那么被解除阻塞的任务是等待时间最长的任务。

3）CMSIS提供的接口：

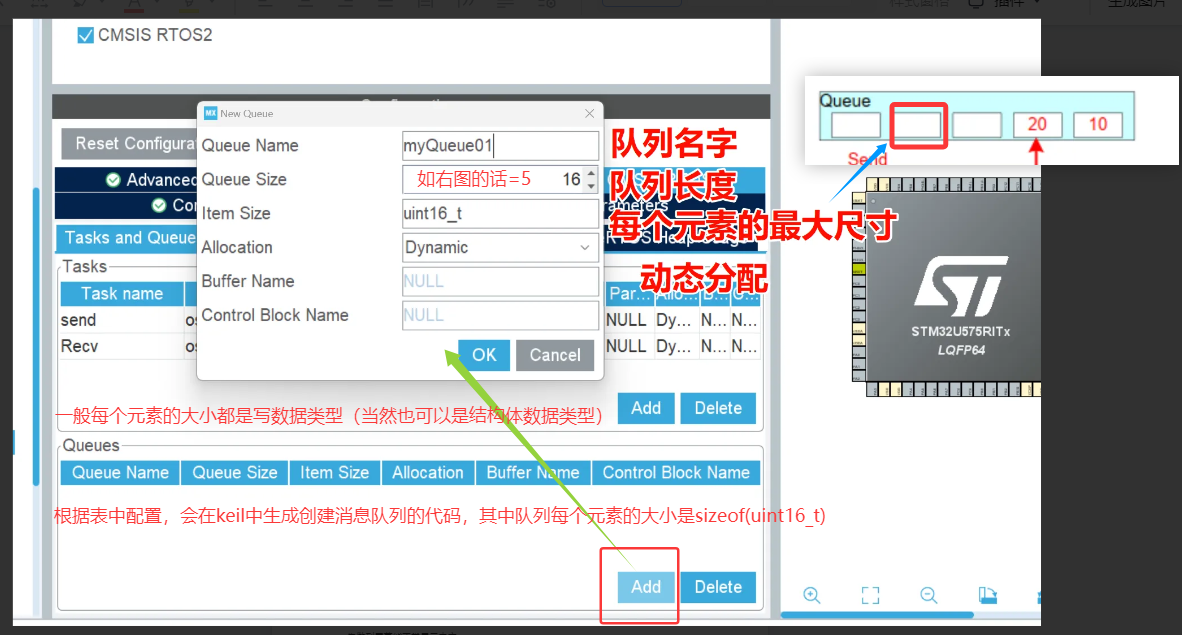

4）使用CubeMX配置

5）常使用的函数接口

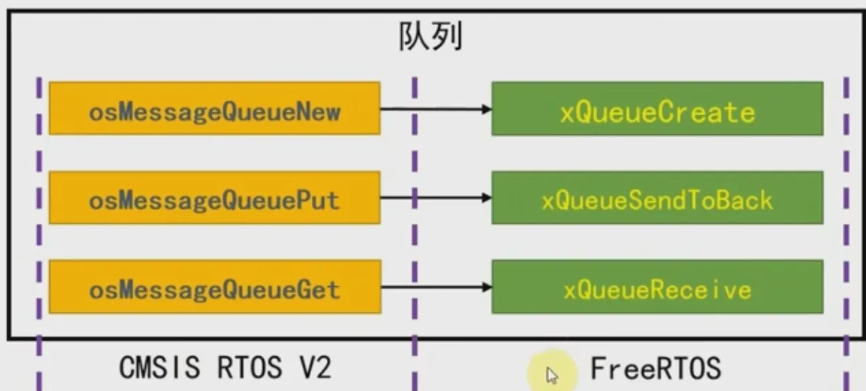

在生成的 app_freertos.c 文件中，MX_FREERTOS_Init()函数在启动调度器之前创建，其中 osMessageQueueNew() 函数用于创建队列，采用 CMSIS的 API函数，该函数的原型如下：

1.创建队列
osMessageQueueId_t osMessageQueueNew (uint32_t msg_count,uint32_t msg_size,const osMessageQueueAttr_t * attr
)
该函数创建并初始化一个消息队列对象。该函数的参数及返回值说明如下：msg_count ：队列中消息的最大数量。msg_size ：消息的最大大小（以字节为单位）。attr ：消息队列属性。NULL：使用默认值。
返回值：队列的 ID，供其他函数引用；如果发生错误，则返回 NULL。
//注意:此函数不能从中断服务例程中调用
2.写入消息队列的函数
osStatus_t 	osMessageQueuePut (osMessageQueueId_t mq_id,const void *msg_ptr, uint8_t msg_prio, uint32_t timeout
);
osStatus_t 	osMessageQueueGet (osMessageQueueId_t mq_id, void *msg_ptr, uint8_t *msg_prio, uint32_t timeout
);
mq_id是队列的变量名，即我们定义的QueueUartByteHandle；
msg_ptr是要入队/出队的数据块指针；
msg_prio比较奇怪，入队和出队对应的变量类型不同，表示优先级，但一般都赋NULL；
最后的timeout，不等待就为0，永远等待用osWaitForever。这两个函数都可以在中断中运行(timeout写0)。
3.读取消息队列内容的函数
osStatus_t status = osMessageQueuePut(mq_id, &msg, 0, 0); // 超时设为0

注：如果想在中断中运行这两个函数，须遵循以下关键条件

设置超时时间为0调用时必须将timeout参数设为 0，以确保非阻塞行为。中断中不允许阻塞，否则可能导致未定义行为。

二、互斥与同步

1.同步

（1）介绍同步

同步：顺序执行

进程同步是指多个进程中发生的事件存在某种时序关系，必须协同动作共同完成一个任务。简单来讲同步是一种协作关系。

拿接力比赛举例子，所谓的同步就是当第一个人交接完第二个人才能跑，第二个人跑完第三个人才能跑，强调的是一种顺序

两个任务运行时，任务A需要获取任务B此时运行到某一步的运行结果或者信息，才能进行自己的下一步工作，这个时候就得等待任务B与自己通信（发送某一个消息或信号），任务A再继续执行。这种任务之间相互等待对方发送消息或信号的协作就叫做任务同步。

（2）实现同步的方式

也可以通过（全局变量）标志位实现

补充volatile:

变量i使用volatile关键字修饰的原因

1. 编译器优化的风险

代码如下：

for(int i=0;i<20000000;i++)

{

t1++;

}

编译器在优化代码时，可能会发现 for(i=0; i<20000000; i++) 的循环体（t1++）没有产生任何可观测的副作用（假设 t1 未被其他代码使用或未声明为 volatile）。

在这种情况下，编译器可能会直接跳过整个循环，或者将循环优化为 t1 +=20000000（直接计算结果，而无需执行循环）。这会导致循环失去其“时间消耗”的作用。

2. volatile 的作用

volatile 强制编译器每次访问变量时都从内存中读取，而非使用寄存器中的缓存值。这会禁止编译器对 i 的访问进行优化。

对于 for(i=0; i<20000000; i++)，使用 volatile 确保：

循环计数器 i 的每次递增都是真实发生的。

循环体（t1++）会被执行完整的 20000000 次，不会被优化为更高效但不符合预期的形式。

2.互斥

（1）介绍互斥

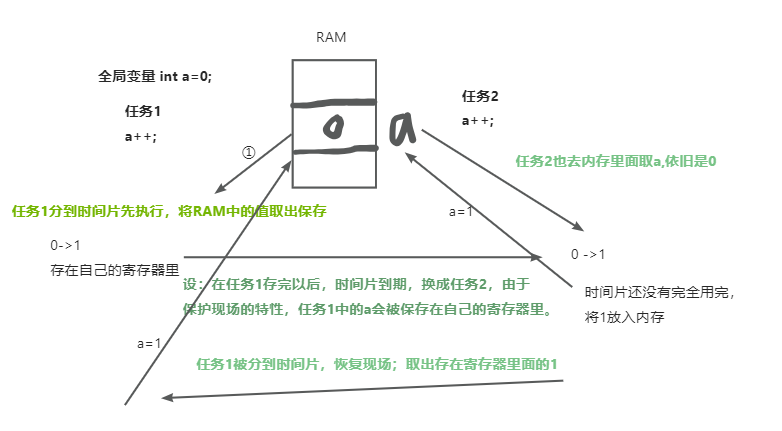

互斥访问临界资源

多个任务在运行过程中，都需要某一个资源时，它们便产生了竞争关系，它们可能竞争某一块内存空间，也可能竞争某一个IO设备。当一方获取资源时，其他任务只能在该任务释放资源之后才能去访问该资源，这就是任务互斥。简单来说，互斥是一种竞争关系。

举例：

假如多个任务同时申请一台打印机，而先申请打印机的一方先使用打印机，当它用完时在给其他进程使用。在一个任务使用打印机期间，其他任务对打印机的使用申请不予满足，这些任务必须等待

（2）实现互斥的方式

使用了全局变量（标志位）实现互斥；同时竞争临界资源（不同的任务的互斥代码相同！）

实现了互斥，但是会有个隐患存在

假设当前的系统不止当前两个任务，会有很多其他任务。

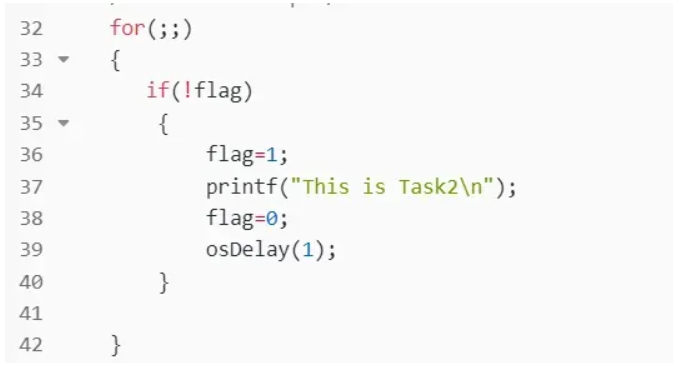

当任务1运行到其函数的35行时被切换出去，等任务2运行，任务2 开始打印到一半被打断，任务1再次被调度时从36行开始，开始打印任务1的内容，此时互斥失效(任务1已经判断过了，因此可以继续向下执行36行代码，因此互斥就失效了），这种概率很低，可能需要程序跑上近千万次，但是这种隐患我们必须要考虑到。

三、信号量

1）介绍信号量

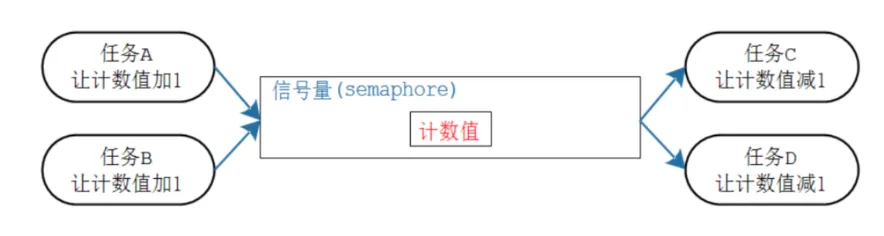

信号量代表某一类资源，其值表示系统中该资源的数量:

信号：起通知作用

量：还可以用来表示资源的数量

信号量的值>0, 表示有资源可以用, 可以申请到资源,

信号量的值=0, 表示没有资源可以用, 无法申请到资源, 阻塞.

当"量"没有限制时，它就是"计数型信号量"(Counting Semaphores)

当"量"只有 0、1 两个取值时，它就是"二进制信号量"(Binary Semaphores)

支持的动作："give"给出资源，计数值加 1；"take"获得资源，计数值减 1计数型信号量的典型场景是：

计数:事件产生时"give"信号量，让计数值加 1；处理事件时要先"take"信号量，就是获得信号量，让计数值减 1。

资源管理：要想访问资源需要先"take"信号量，让计数值减 1；用完资源后"give"信号量，让计数值加 1。

2）两种信号量的对比：

信号量的计数值都有限制：限定了最大值。如果最大值被限定为 1，那么它就是二进制信号量；如果最大值不是 1，它就是计数型信号量。

3）常用到的函数接口（CMSIS提供的）

osSemaphoreId_t osSemaphoreNew(uint32_t max_count, uint32_t initial_count, const osSemaphoreAttr_t *attr);
参数说明
max_count:信号量的最大计数值（即信号量的上限）。
如果是二进制信号量，此值设为 1；如果是计数信号量，设为允许的最大计数（例如 10）。
initial_count：信号量的初始计数值。
必须满足 0 ≤ initial_count ≤ max_count。
例如：
二进制信号量初始为可用：initial_count = 1。
资源初始全部空闲：initial_count = max_count。
attr:指向信号量属性的指针（类型为 osSemaphoreAttr_t），可配置：
信号量的名称（调试用）。
自定义内存分配（不依赖动态分配）。
其他底层相关参数。
如果设为 NULL，使用默认属性（动态分配内存，无名信号量）。
返回值
成功：返回信号量的 ID（osSemaphoreId_t 类型），后续操作（如 osSemaphoreAcquire/osSemaphoreRelease）需使用此 ID。
失败：返回 NULL（例如内存不足或参数无效）。
1.该函数的可以用于创建信号量（不限定在二进制或计数信号量上）在CubeMX配置会自动生成上述代码

函数原型：
osStatus_t osSemaphoreAcquire(osSemaphoreId_t semaphore_id, uint32_t timeout);功能：该函数会减少信号量的计数。如果信号量的计数值大于0，则减1并立即返回。如果信号量计数值为0，则调用任务会阻塞，直到信号量被释放（或其他任务释放了信号量）或者超时。
参数：
- semaphore_id: 信号量的ID，由osSemaphoreNew创建时返回。
- timeout: 超时时间，单位是毫秒（ms）。可以设置为：
* 0：表示函数立即返回，如果无法获取信号量则返回错误。
* osWaitForever：表示无限等待，直到获取到信号量。
* 具体数值：表示等待的毫秒数。
返回值：
- osOK: 成功获取信号量。
- osErrorTimeout: 在指定的超时时间内未获取到信号量。
- osErrorResource: 如果timeout=0时信号量不可用。
- osErrorParameter: 参数错误，比如semaphore_id无效。
- osErrorISR: 在中断服务程序中调用，但该信号量不允许在ISR中使用（注意：有些实现可能允许在ISR中使用，但通常需要特定的函数版本）。

函数原型：
osStatus_t osSemaphoreRelease(osSemaphoreId_t semaphore_id);
功能：该函数会增加信号量的计数。如果有任务正在等待该信号量，那么等待的任务会被唤醒（一个任务，如果有多个任务在等待，则根据优先级或等待顺序唤醒一个）。信号量的计数有一个最大值，由创建信号量时指定，如果当前计数已经达到最大值，则释放操作失败，返回osErrorResource。
参数：
- semaphore_id: 信号量的ID。返回值：
- osOK: 成功释放信号量。
- osErrorResource: 信号量计数已经达到最大值（无法再增加）。
- osErrorParameter: 参数错误，semaphore_id无效。
- osErrorISR: 在中断服务程序中调用，但该信号量不允许在ISR中释放（同样，有些实现可能有ISR安全版本）。注意：
信号量通常用于资源管理（计数信号量）或任务同步（二值信号量，即最大计数为1的信号量）。
在中断服务程序（ISR）中使用时，需要使用特定的函数版本（如以FromISR结尾的函数）或者确保该信号量支持在ISR中使用。但CMSIS-RTOS2标准中，这两个函数可以在ISR中使用，前提是系统支持。然而，在ISR中调用时，timeout参数必须为0（因为ISR不能阻塞）。

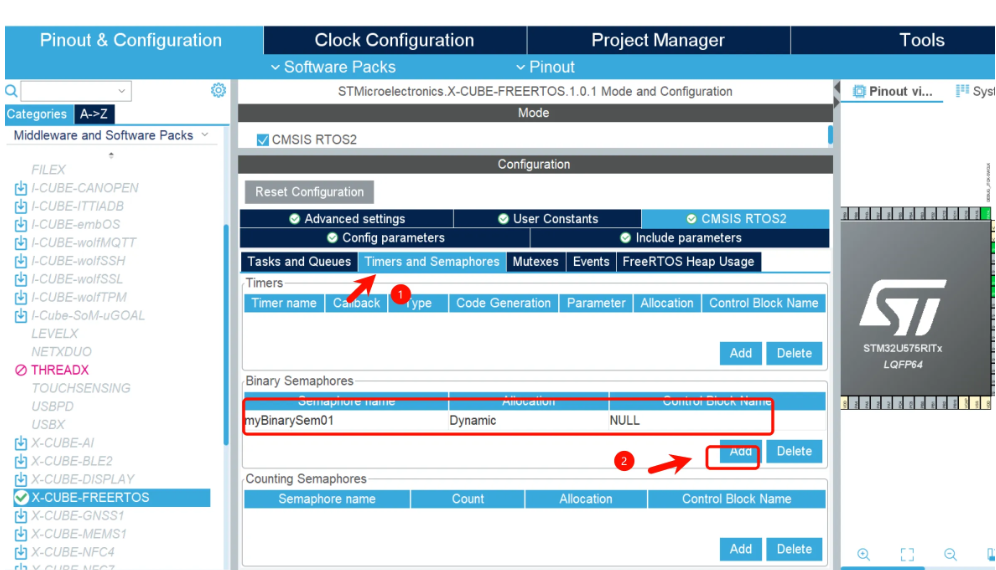

4）在CubeMX上配置信号量

5）实例：

题目：

目标：理解计数型信号量如何管理资源池

场景：模拟有5个车位的停车场，10辆车随机进出

#include "cmsis_os2.h"#define PARKING_SPOTS 5
osSemaphoreId_t parking_sem;  // 停车位信号量//在FreeRTOS实现时，下面代码就是每个任务的执行函数实现的内容
//任务名：有属性以及任务函数等；需要句柄，方便对任务进行操作
//任务函数：一般可能需要先声明后定义；
void car_task(void *arg) {char *car_id = (char *)arg;uint32_t park_time = 100 + (osRandom() % 400); // 随机停车时间while(1) {// 尝试进入停车场printf("\n%s waiting for parking...", car_id);if (osSemaphoreAcquire(parking_sem, osRandom() % 1000) == osOK) {// 成功获取车位printf("\n[%s PARKED] Spots left: %d", car_id, osSemaphoreGetCount(parking_sem));// 停车中...osDelay(park_time);// 离开停车场osSemaphoreRelease(parking_sem);printf("\n[%s LEFT] Free spots: %d", car_id, osSemaphoreGetCount(parking_sem) );} else {printf("\n%s gave up waiting!", car_id);}osDelay(500 + (osRandom() % 1500)); // 等待下次出行}
}int main(void) {// 创建计数型信号量（初始5个车位，最大5个）parking_sem = osSemaphoreNew(PARKING_SPOTS, PARKING_SPOTS, NULL);// 创建10辆车const char *cars[] = {"Car1","Car2","Car3","Car4","Car5","Car6","Car7","Car8","Car9","Car10"};for(int i=0; i<10; i++) {osThreadNew(car_task, (void*)cars[i], NULL);}osKernelStart();
}

上述代码仅仅使用信号量能实现基本要求，但是考虑到模拟时需要在串口看效果，串口是临界资源，因此需要使用互斥量来完善。

四、互斥量

1.基本概念

互斥量和二进制的信号量都是来实现对单一资源的互斥访问的，那有了二进制信号量了为什么还需要互斥量呢，这其实是用来解决一个问题。
信号量可以由任何任务释放，这会有问题，我们想要实现的是谁上锁谁来解锁，还有优先级反转的问题

.CMSIS提供常用函数接口

osMutexId_t osMutexNew(const osMutexAttr_t *attr);
功能：创建新的互斥锁对象
参数：
attr：指向互斥锁属性的指针（可为 NULL 使用默认属性）
返回值：成功：互斥锁 ID失败：NULL
属性结构体 osMutexAttr_t：typedef struct {const char          *name;      // 互斥锁名称（调试用）uint32_t            attr_bits;  // 属性位（见下方标志）void                *cb_mem;    // 控制块内存（通常为NULL）uint32_t            cb_size;    // 控制块大小} osMutexAttr_t;
属性位标志：osMutexRecursive：创建递归互斥锁osMutexPrioInherit：启用优先级继承（防止优先级反转）osMutexRobust：强健互斥锁（FreeRTOS 不支持此特性）

osStatus_t osMutexAcquire(osMutexId_t mutex_id, uint32_t timeout);
功能：获取互斥锁所有权
参数：
mutex_id：互斥锁 ID
timeout：超时时间（单位：tick）
0：不等待，立即返回
osWaitForever：无限期等待
n：等待 n 个 tick
返回值：
osOK：成功获取锁
osErrorTimeout：超时未获取
osErrorResource：锁不可用（timeout=0时）
osErrorParameter：参数错误

osStatus_t osMutexRelease(osMutexId_t mutex_id);
功能：释放互斥锁所有权
参数：互斥锁 ID
返回值：
osOK：成功释放
osErrorResource：当前任务不持有锁
osErrorParameter：参数错误

osStatus_t osMutexDelete(osMutexId_t mutex_id);
功能：删除互斥锁并释放资源
参数：互斥锁 ID
返回值：
osOK：成功删除
osErrorParameter：参数错误
osErrorResource：锁仍被占用

osThreadId_t osMutexGetOwner(osMutexId_t mutex_id);
功能：获取当前持有互斥锁的任务 ID
参数：互斥锁 ID
返回值：
持有锁的任务 ID
NULL：无任务持有或参数错误

3.优先级反转与优先级继承

使用互斥锁存在优先级反转问题，优先级继承是 FreeRTOS 互斥量（Mutex）内置的一种解决优先级反转问题的机制。

1)介绍什么是优先级反转问题

优先级反转是一种不符合预期调度逻辑的现象。低优先级任务无意中（或间接地）阻塞了高优先级任务的执行，导致高优先级任务被迫等待低优先级任务，甚至可能被中等优先级任务抢占，从而极大地增加高优先级任务的延迟。

为什么会发生？当任务通过互斥量（Mutex）共享资源时：

1. 低优先级任务（L）获取了互斥量（进入临界区，访问共享资源）。

2. 高优先级任务（H）准备就绪，抢占 L。H 也需要访问同一个共享资源，尝试获取互斥量。

3. 互斥量被 L 持有，所以 H 被阻塞（进入阻塞态）。调度器切换回 L 继续执行（因为它现在是就绪的最高优先级任务）。

4. 此时，中等优先级任务（M）准备就绪。由于 M 的优先级高于 L 但低于 H，它会抢占 L 开始执行。

5. 问题出现： M 不需要那个共享资源，它只是执行自己的代码。H（最高优先级）本应最快执行完，但现在不仅被 L（低优先级）阻塞，还被 M（中等优先级）无限期地延迟！因为 M 只要处于就绪态就能一直运行（或者直到被更高优先级的任务抢占，但此时 H 被阻塞了），而 L 无法继续运行释放互斥量。H 的延迟时间变成了 L 执行临界区的时间加上 M 可能运行的时间，这完全违背了优先级调度的原则。

后果：高优先级任务的响应时间变得不可预测，甚至可能错过其截止期限（deadline），导致系统实时性丧失。

时间轴 | 任务状态

-------------------

t1 | L (低) 获取 Mutex, 运行

t2 | H (高) 就绪，抢占 L，尝试获取 Mutex -> 阻塞 (等待 L 释放)

t3 | L (低) 恢复运行 (最高就绪任务)

t4 | M (中) 就绪，抢占 L (因为 M > L), 运行

t5 | M (中) 继续运行... (H 在等 L, L 无法运行因为 M 在运行)

t6 | M (中) 完成或阻塞

t7 | L (低) 恢复运行

t8 | L (低) 释放 Mutex

t9 | H (高) 获取 Mutex, 终于运行! (被严重延迟)
