FPGA实战：用PL端串口发送Hello world

news 2025/8/8 5:06:06

文章目录

- 简介
- 串口发送
- 生成波形
- 顶层代码
- 实现

简介

UART，即universal asynchronous receiver-transmitter，异步收发传输器，特点是有两路信号线，一路负责信号发送，一路负责信号接收，二者互不干扰。

UART的每帧数据共有10位，由4部分组成：

起始位：当UART传输数据时，传输线会从高电平被拉到低电平并保持1个数据位，此即起始位。
数据位：即数据帧实际传输的数据。
奇偶校验位：统计数据中1的个数。若有奇数个1，则校验位是1，否则校验位是0。校验位可以不设置。
停止位：与起始位相反，当UART传完一帧后，传输线会跃迁到高电平，并保持1个数据位，此即停止位。

UART在传输信号时，每一位的时长通过波特率来调控，波特率的单位是bps，即位/秒。

领航者开发板有一个type-c接口，实际上是USB转UART接口，在连接到电脑之后，可以通过串口调试工具查看到。

考虑到我们无法确认FPGA是否收到了上位机发送的数据，所以本文的目的，是测试FPGA的串口发送功能，具体来说，就是当按下复位键的时候，让FPGA向上位机发送“hello world"。

串口发送

在实现串口发送模块时，需要注意以下两点

UART协议发送的内容不全都是数据，而要包含起始位和停止位。所以，在数据发送过程中，需要以10为周期，确保起始位和截止位发送正确。
串口传输过程中，FPGA和上位机需要有着同样的波特率。上位机可以直接设置波特率，而在FPGA中，需要用时钟频率来完成波特率的设置过程。设时钟频率为 $f$ ，波特率为 $f_b$ ，则每次电平拉高需要经历 $ffb\frac{f}{f_b}$ 个时钟频率。

这两个问题，要求我们创建两个计数器，分别记录波数和信号数。其中，信号数为10，需要4位；波数实在是比较多，暂且设为16位。

此外，串口发送数据的前提是有数据，所以要在输入口提供一个数据寄存器，同时还需要一个说明数据有效的标志位。

下面即为串口发送代码

`timescale 1ns / 1psmodule uart_tx(input               clk  ,input               rst_n,input               tx_en,input     [7:0]     data ,output  reg         txd  ,);parameter CLK_FREQ = 50000000;
parameter UART_BPS = 115200  ;
localparam BAUD_CNT_MAX = CLK_FREQ/UART_BPS;reg  [7:0]  tx_data_t;
reg  [3:0]  tx_cnt   ;
reg  [15:0] baud_cnt ;
reg         busy     ; always @(posedge clk or negedge rst_n) beginif(!rst_n) begintx_data_t <= 8'b0;busy <= 1'b0;endelse if(tx_en) begintx_data_t <= data;busy <= 1'b1;endelse if(tx_cnt == 4'd9 && baud_cnt == (BAUD_CNT_MAX-16'b1)) begintx_data_t <= 8'b0;busy <= 1'b0;endelse begintx_data_t <= tx_data_t;busy <= busy;end
endalways @(posedge clk or negedge rst_n) beginif(!rst_n) baud_cnt <= 16'd0;else if(tx_en)baud_cnt <= 16'd0;      else if(busy)baud_cnt <= (baud_cnt + 16'b1) % BAUD_CNT_MAX;elsebaud_cnt <= 16'd0;
endalways @(posedge clk or negedge rst_n) beginif(!rst_n) tx_cnt <= 4'd0;else if(tx_en)  tx_cnt <= 16'd0;         else if(busy) beginif(baud_cnt == (BAUD_CNT_MAX-16'b1))tx_cnt <= tx_cnt + 1'b1;elsetx_cnt <= tx_cnt;endelsetx_cnt <= 4'd0;
endalways @(posedge clk or negedge rst_n) beginif(!rst_n) txd <= 1'b1;else if(busy) beginif(tx_cnt==4'd0)txd <= 1'b0;else if(tx_cnt>=4'd1 && tx_cnt<=4'd8)txd <= tx_data_t[tx_cnt-1];elsetxd <= 1'b1;endelsetxd <= 1'b1;
endendmodule

生成波形

我们所谓的波形，其实就是Hello world的字符，但这里有个坑点，即把字符串存储为向量时，其顺序是自右向左的，为了让串口发送的内容被识别，需要调转字符串的方向。

`timescale 1ns / 1ps
module uart_gen(input            clk,input            rst_n,output reg       done,output reg [7:0] char);parameter CLK_FREQ = 50000000;
parameter UART_BPS = 115200  ;
localparam BAUD_CNT_MAX = CLK_FREQ/UART_BPS;
localparam DELAY_MAX = BAUD_CNT_MAX * 10;parameter [12*8-1:0] hw = "!dlrow olleH";reg [4:0] index;
reg  [15:0] baud_cnt ;
reg send_en;always @(posedge clk or negedge rst_n) beginif(!rst_n) baud_cnt <= 16'd0;else if(send_en)baud_cnt <= (baud_cnt + 16'b1)%DELAY_MAX;elsebaud_cnt <= 16'd0;
endalways @(posedge clk or negedge rst_n) beginif (!rst_n) beginindex <= 0;send_en <= 1;char <= 0;done <= 0;endelse if ((baud_cnt % DELAY_MAX)==0) beginif (index < 12) beginchar <= hw[index*8+:8];index <= index + 1;done <= 1;end elsesend_en <= 0;endelsedone <= 0;
end
endmodule

顶层代码

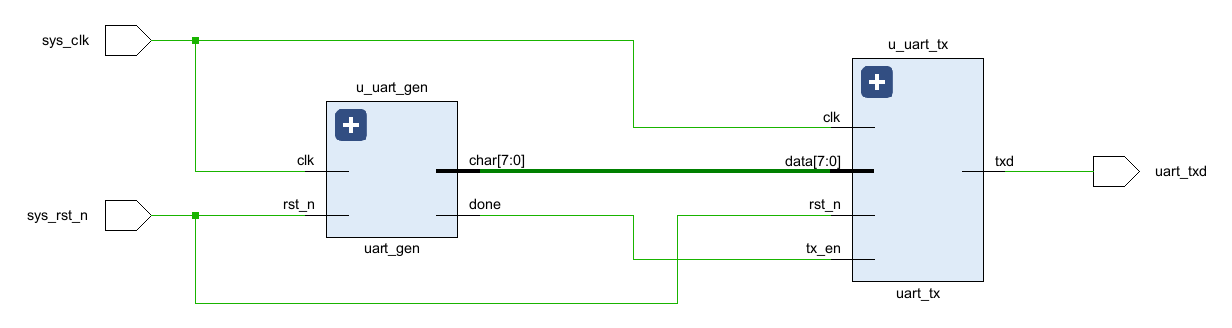

顶层代码的作用，就是将【uart_gen】生成的波形传递给【uart_tx】，其架构图如下

在这里插入图片描述

代码为
