Activiti7 调用子流程的配置和处理

一、主流程设置

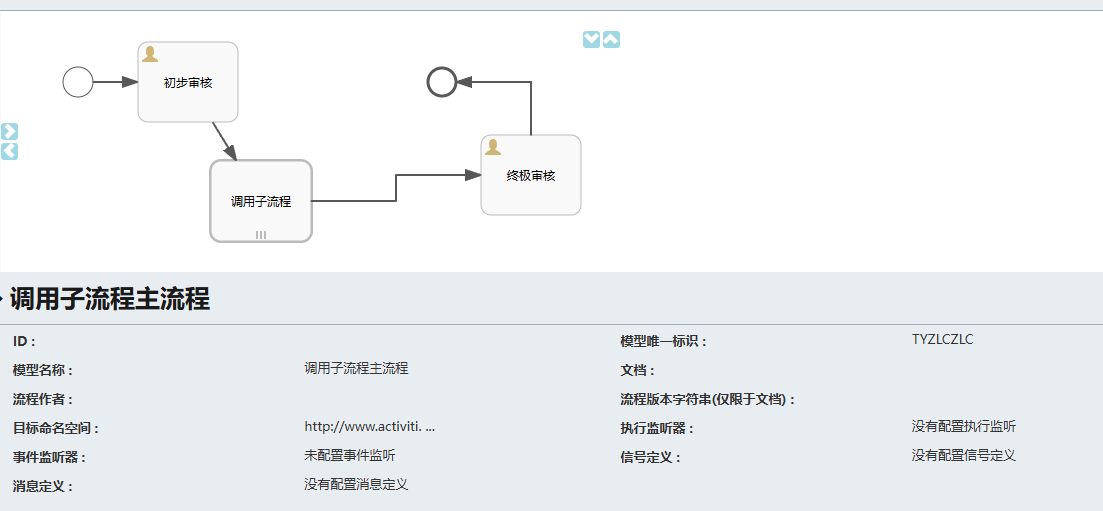

如图所示，我们创建了一个主流程，在初步审核完成后调用子流程完成子流程的处理，最后到达终极审核处核对完毕后流程结束

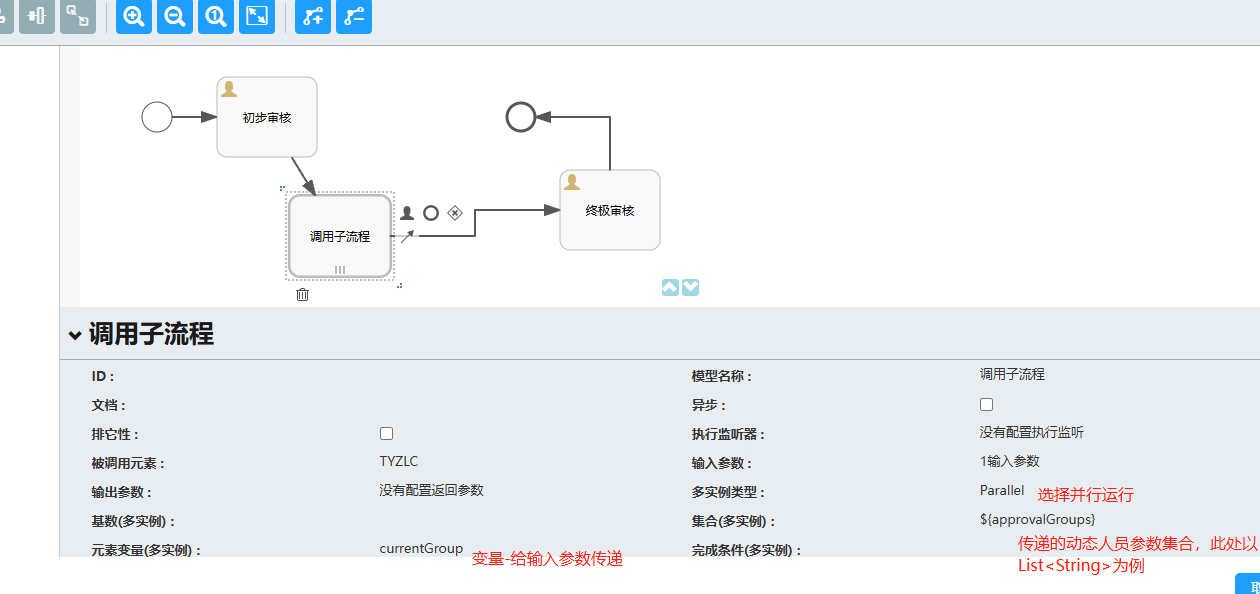

人员配置节点不在进行说明，只对调用子流程的处理进行解释说明，配置如下图所示

1、需要将多实例类型设置为：Parallel

2、配置集合(多实例)为：${approvalGroups}，此处变量为动态传递的人员参数

3、配置元素变量(多实例)为：currentGroup，此处也为自定义变量，作为参数传递给子流程

4、配置被调用元素：TYZLC，此处配置为子流程的ID

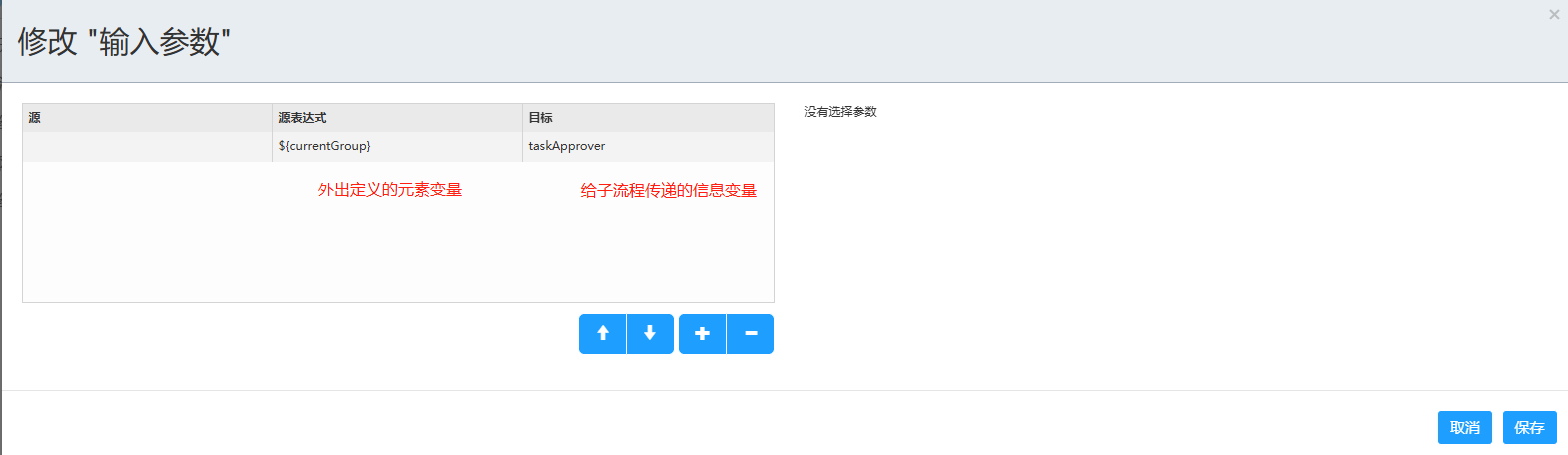

5、配置输入参数，详见下图，定义输入变量${currentGroup}即上述3处设置的变量，定义目标变量给子流程传递的数据：taskApprover

二、子流程设置

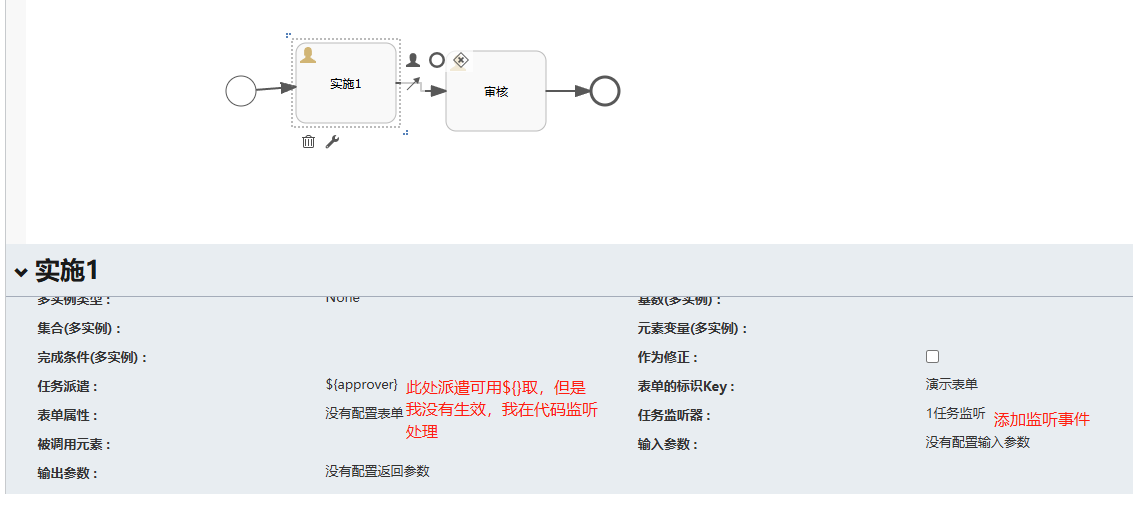

本文只对第一节点进行动态标识的说明，后续节点基本类似，在任务派遣处使用${taskApprover}即上述5处的输入参数变量，但是在实际的过程中，我在配置${}参数后，部署后xml中未能插入对应的Assignee配置，所以此处我进行了监听器的处理，在节点创建时监听。

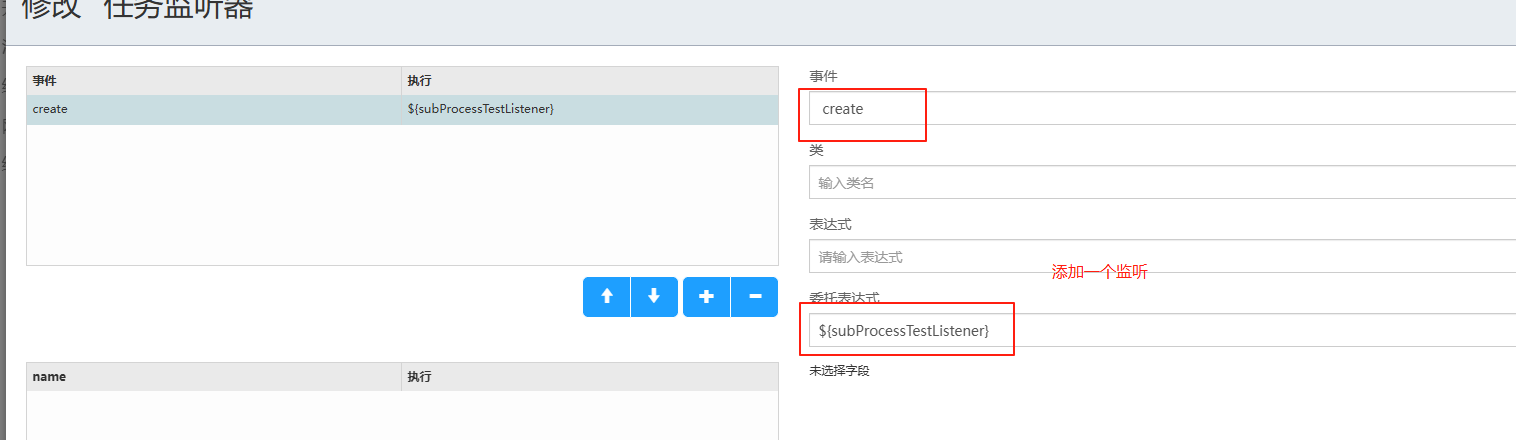

三、添加监听器

在监听器中获取输入的变量信息，然后设置节点人员，达到人员的动态传递，并且此监听也进行了业务键的设置，这点也很重要，因为在测试过程中发现，达到子流程节点未能进行业务键插入，所以需要进行监听处理。

@Service
public class SubProcessTestListener implements TaskListener {private static final long serialVersionUID = 1L;@Autowiredprivate RuntimeService runtimeService;@Autowiredprivate TaskService taskService;@Transactionalpublic void notify(DelegateTask delegateTask){//获取子流程变量DelegateExecution execution =  delegateTask.getExecution();//获取输入的参数变量String approver = (String) delegateTask.getVariable("taskApprover");//通过流程实例获取“业务键”ProcessInstance pi = runtimeService.createProcessInstanceQuery().processInstanceId(execution.getRootProcessInstanceId()).singleResult();//给节点重新设置接收人taskService.setAssignee(delegateTask.getId(),approver);//给子流程设置相应的业务建runtimeService.updateBusinessKey(delegateTask.getProcessInstanceId(), pi.getBusinessKey());}
}

四、人员的动态添加

在对应的节点审核提交的方法中维护对应的变量即可

List<String> list = new ArrayList<>();
list.add("zhangsan");
list.add("lisi");
variables.put("approvalGroups", list);
taskService.complete(taskId, variables, true);
