FPGA学习笔记——VGA简介
一、VGA简介
VGA（Video Graphics Array），视频图形阵列，是一种使用模拟信号进行视频传输的标准协议，由IBM公司于1987年推出，因其分辨率高、显示速度快、颜色丰富等优点，广泛应用于彩色显示器领域。
二、VGA接口及引脚定义

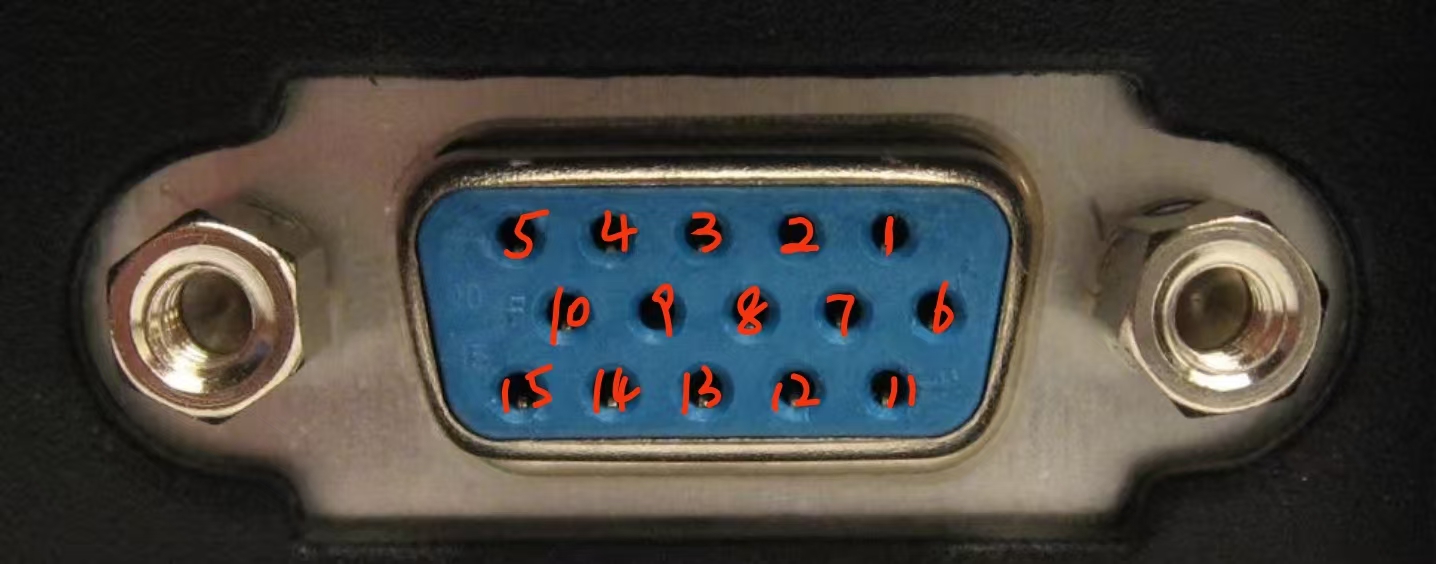

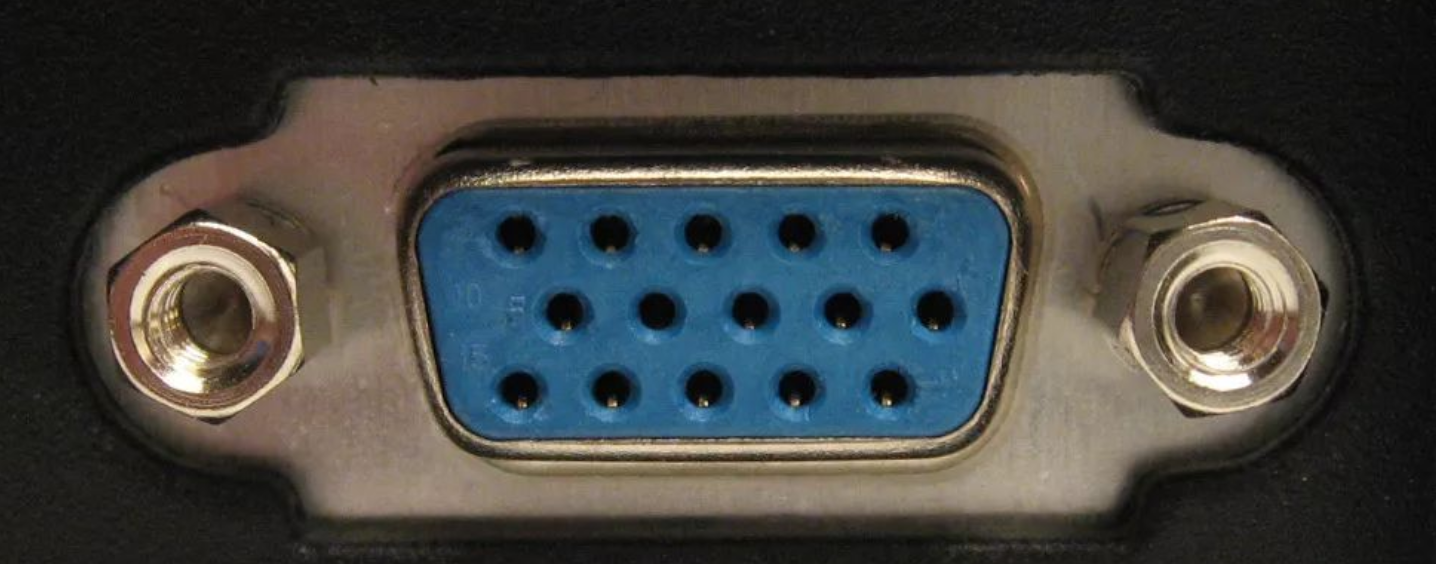

这是母头引脚，公头与之对应。
| 引脚 | 定义 |
| 1 | 红基色（RED） |
| 2 | 绿基色（GREEN） |
| 3 | 蓝基色（BLUE） |
| 4 | 地址码2（ID BIT2） |
| 5 | 自测试 |
| 6 | 红色地（RGND） |
| 7 | 绿色地（GGND） |
| 8 | 蓝色地（BGND） |
| 9 | 保留 |
| 10 | 数字地（GND） |
| 11 | 地址码0（ID BIT0） |
| 12 | 地址码1（ID BIT1） |
| 13 | 行同步（HSYNC） |
| 14 | 场同步（VSYNC） |
| 15 | 地址码3（ID BIT3） |
引脚1、2、3传输的是模拟信号。
RGB信号在使⽤时的位宽有三种常见格式：
RGB332：R：G：B = 3：3：2 ----->8位宽
RGB565：R：G：B = 5：6：5 ----->16位宽
RGB888：R：G：B = 8：8：8 ----->24位宽
位宽越大，显示的颜色越丰富。
三、VGA显示原理

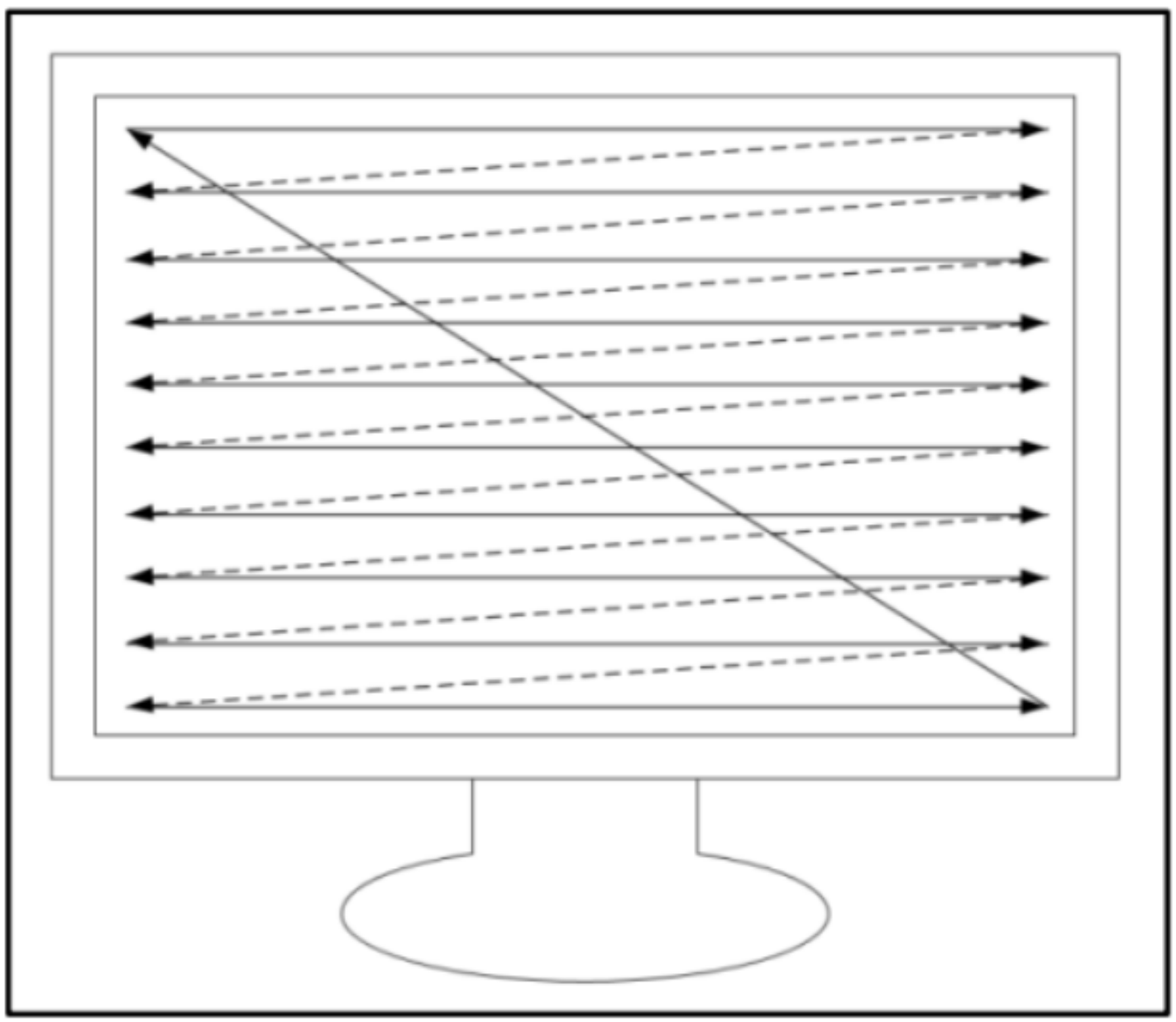

VGA显示器采用图像扫描的方式进行图像显示，将构成图像的像素点，在行同步信号和场同步信号的同步下，按照从上到下，由左到右的顺序扫描到显示屏上。
横着是行同步信号，竖着是场同步信号。
个人感觉：有点像点阵屏扫描方式。（可以去看看我写的点阵屏）
FPGA——学习笔记之8x8的RGB点阵屏0~F字符的依次显示_fpga rgb点屏-CSDN博客
四、VGA时序标准
一个行扫描周期：同步+后沿+左边框+有效图像+右边框+前沿

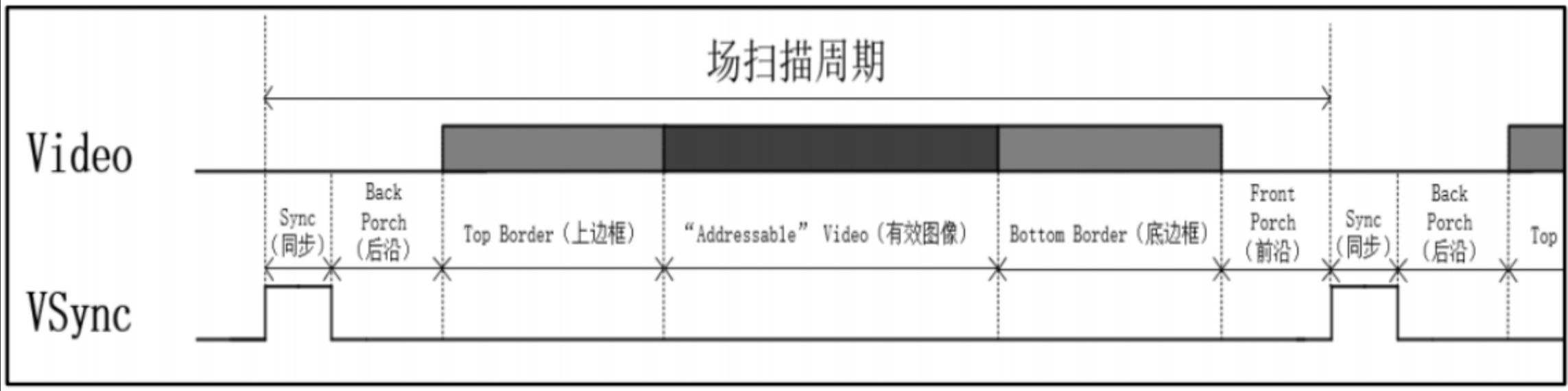

一个场扫描周期：同步+后沿+上边框+有效图像+底边框+前沿

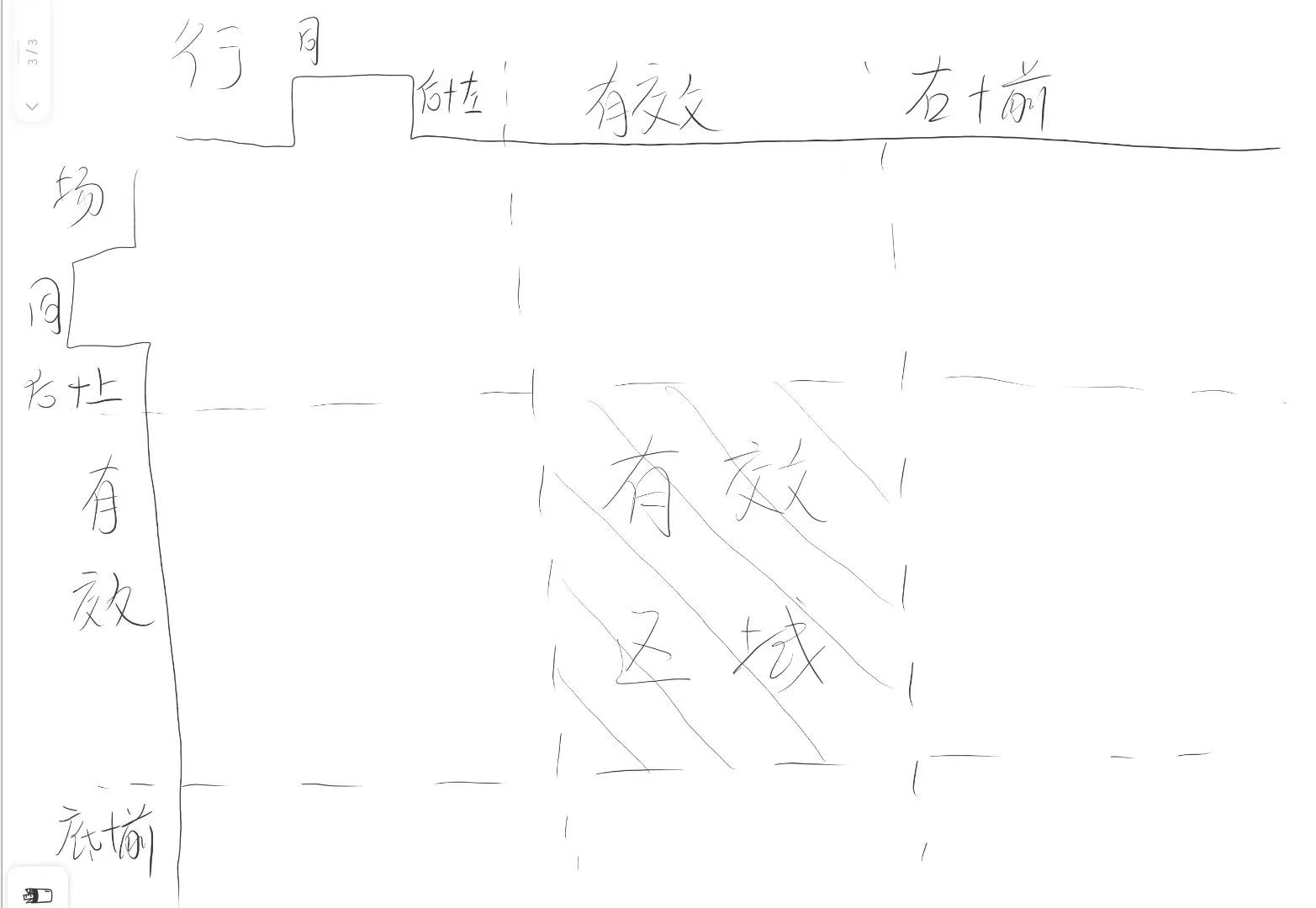

结合起来看就是这样的，在写代码的时候可以作为一个参照。

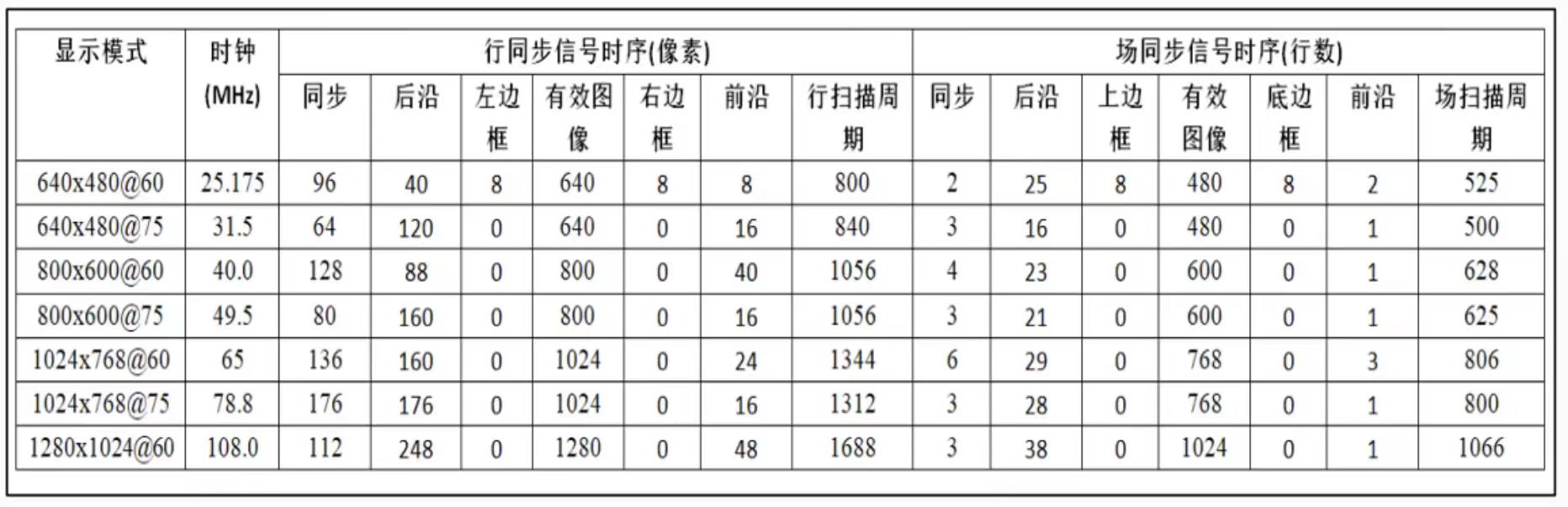

五、VGA显示模式及相关参数
分辨率：有效区间
时钟频率=行帧长 x 列帧长 x 刷新率
如：640x480@75模式下
行同步信号的有效图像：也即是像素点是640
场同步信号的有效图像：480
也是分辨率
时钟频率 = 800x525x75=31.5MHz
以上就是关于VGA的基础知识。
