实现EtherNet/IP网络与Modbus TCP网络之间数据互通

硬件连接与配置

使用工业以太网网关（如ENE-350）作为桥接设备，通过以太网交换机实现硬件互联。
网关需根据应用场景配置为EtherNet/IP从站或Modbus TCP主/从站模式。

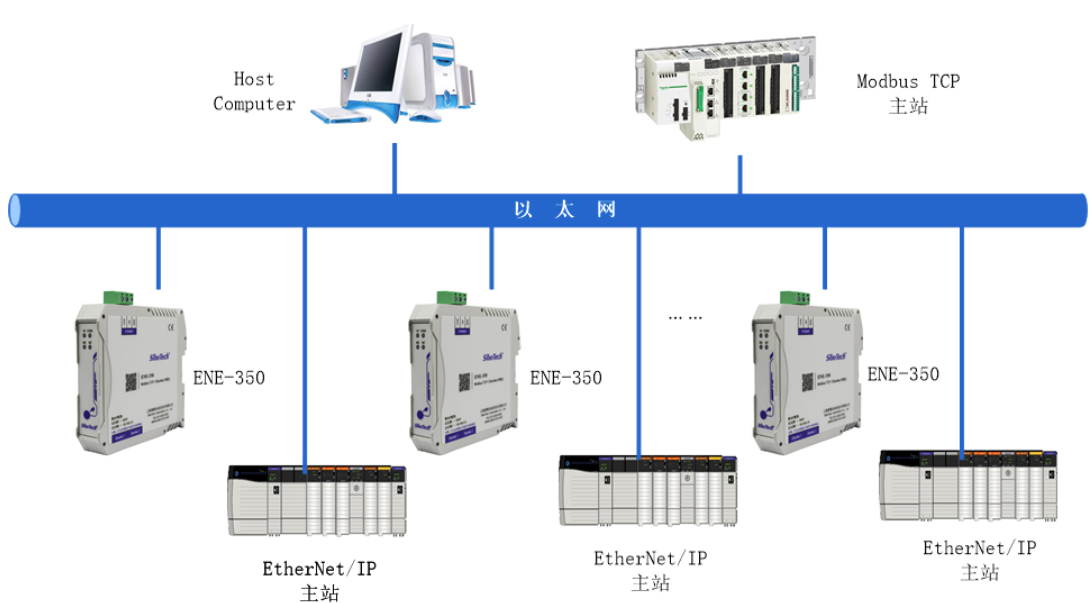

案例1：EtherNet IP主站PLC和Modbus TCP主站PLC的互联

网关配置：将ENE-350设置为EtherNet/IP从站和Modbus TCP从站模式。

网络拓扑：多个网关分别连接不同EtherNet/IP主站PLC，通过交换机与同一Modbus TCP主站PLC通信。

数据映射：在网关中配置EtherNet/IP与Modbus TCP的寄存器地址映射关系，确保双向数据同步

案例2：Modbus TCP从站设备连接到EtherNet IP网络

网关配置：将ENE-350设置为EtherNet/IP从站和Modbus TCP主站模式。

数据采集：网关主动读取Modbus TCP从站设备的寄存器数据，通过EtherNet/IP协议上传至主站PLC。

参数设置：需在网关中指定Modbus从站设备的IP、端口号及寄存器地址范围。
