【PZSDR P201MINI】 P201Mini 软件无线电开发板：紧凑型射频系统的性能标杆
🔍💻这款迷你无线电板，真香！巴掌大的无线电实验室！璞致P201Mini拆解：AD9361+ZYNQ7020能玩多野？
在软件无线电（SDR）领域，小型化与高性能的平衡始终是工程师面临的核心挑战。璞致电子科技（上海）有限公司基于 10 余年 SDR 与 ARM/FPGA 技术积累，推出的P201Mini 开发板，以 ZYNQ7020+AD9361 的异构架构为核心，在 85x50mm 的超小尺寸内实现了 70M-6GHz 全频段覆盖与 56MHz 带宽处理能力，为紧凑型射频系统开发提供了理想解决方案。
核心架构与性能解析

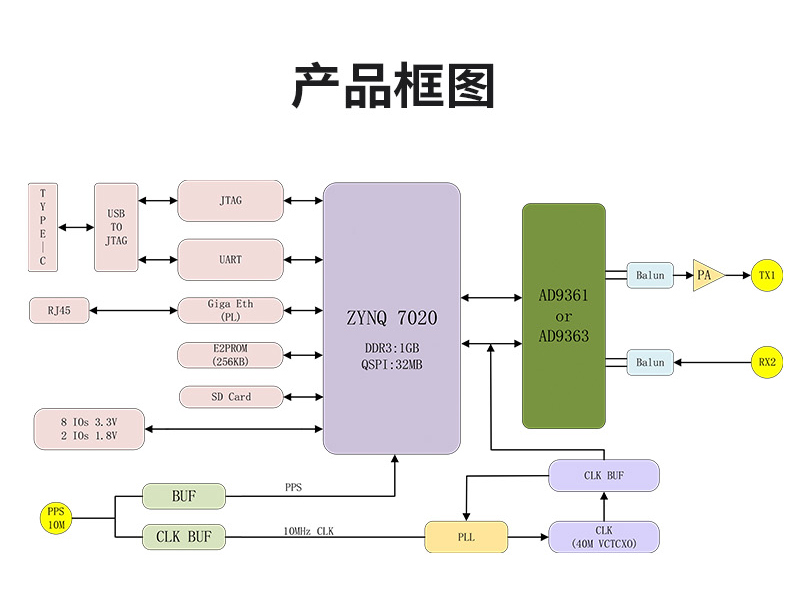

异构计算平台
P201Mini 采用 Xilinx ZYNQ7020（XC7Z020-2CLG400I）作为主控制器，集成双核 Cortex-A9 处理器（766MHz） 与85K 逻辑单元 FPGA，形成 “通用计算 + 硬件加速” 的协同架构。其中，ARM 核负责系统管理、协议解析与应用层开发，FPGA 则专注于实时射频信号处理（如 DDC/DUC、滤波、FFT 等），两者通过 AXI 总线实现低延迟数据交互，满足软件无线电对实时性的严苛要求。
射频前端性能
搭载 ADI AD9361 射频 transceiver，具备以下核心特性：
- 频率覆盖：70MHz-6GHz 全频段，支持从短波到微波的广谱信号处理，无需额外混频模块即可覆盖无人机通信、广播电视、卫星导航等主流应用频段。
- 带宽灵活：200KHz-56MHz 可调带宽，适配不同场景下的信号捕获需求（如窄带频谱监测与宽带数据传输）。
- 发射功率：集成 PA 模块，输出功率达 10-15dBm，配合 Balun 电路优化阻抗匹配，确保射频信号高效传输。
存储与接口配置
- 存储系统：1GB DDR3（32 位总线，533MHz）提供高速数据缓存，256Mb QSPI FLASH 用于程序固化，256Kb E2PROM 存储校准参数，满足系统启动与运行过程中的数据吞吐需求。

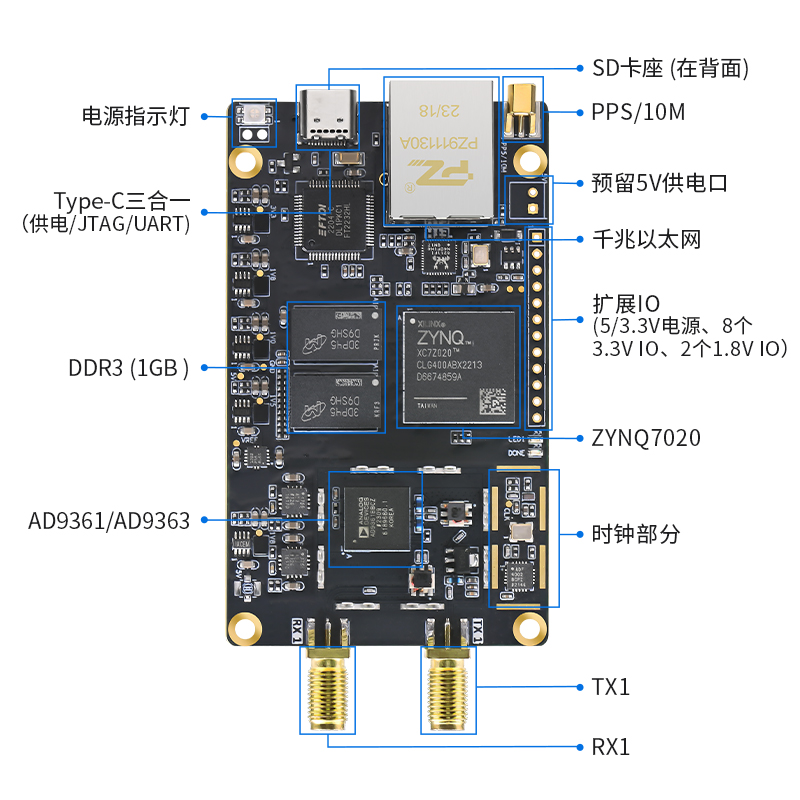

- 接口资源：配备 1 路千兆以太网（PL 侧控制，支持 IEEE 1588 PTP 精确时钟同步）、Type-C 三合一接口（供电 / JTAG/UART）、PPS/10M 时钟输入，以及 8 个 3.3V IO 和 2 个 1.8V 扩展 IO，兼顾高速通信与外设扩展。
核心卖点：小型化设计中的性能突破
超紧凑形态与高集成度

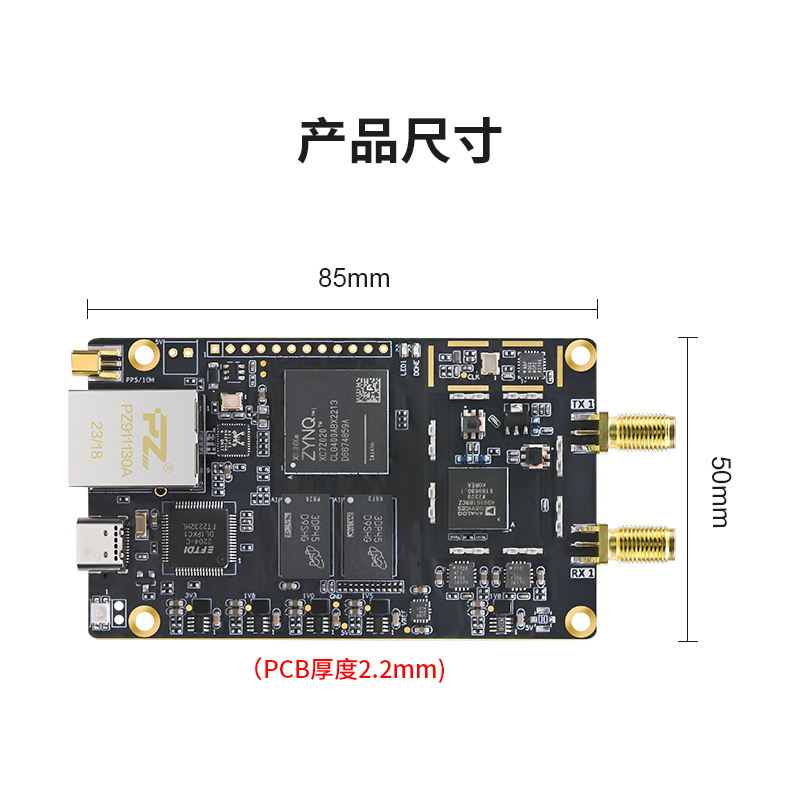

单板尺寸仅 85x50x2.2mm（带壳体 95x55x23mm），重量不足 30g，可直接集成于无人机、便携式监测设备等空间受限场景。采用沉金工艺 6 层 PCB 设计，阻抗控制精度达 ±5%，确保 6GHz 高频信号的完整性，解决小型化带来的信号干扰问题。
开源生态兼容与开发效率
- 软件支持：全面兼容 PlutoSDR、UHD 驱动框架，可直接运行 GNU Radio、SDRangel、SDR# 等主流开源工具，降低开发门槛。
- 开发资源：提供 Vivado 2019.1 工程模板、Ubuntu 18.04 系统镜像、PYNQ 框架支持，以及 AD9361 非操作系统底层驱动例程，覆盖从硬件逻辑到应用开发的全流程。
- 快速验证：标配 32GB SD 卡（预装系统）、双频胶棒天线（2.4/5.8G）、弹簧天线（100M-6G），开箱即可完成信号收发验证，缩短原型开发周期。
工业级可靠性与环境适应性
- 宽温工作：-40°C~+85°C 工业级温度范围，通过高低温循环测试，适应户外、车载等恶劣环境。
- 灵活供电：支持 Type-C（5V/2A）与 XH2.54 端子两种供电方式，满足不同部署场景的电源需求。
- EMC 优化：电源模块采用 LDO+DC-DC 混合设计，降低噪声干扰；射频部分独立屏蔽，减少数字电路对射频性能的影响。
典型应用场景
1. 无人机通信与测控
超小尺寸与轻量化设计可直接集成于无人机载荷，6GHz 频段覆盖满足无人机图传（2.4G/5.8G）与数传需求，56MHz 带宽支持高清视频实时回传，配合 PPS 时钟同步实现多机协同控制。
2. 频谱监测与干扰定位
70M-6GHz 全频段覆盖可快速扫描民用与工业频段，200KHz 窄带模式适合微弱信号检测，FPGA 实时 FFT 处理（1024 点延迟≤1μs）可实现干扰信号的快速捕获与定位，适用于电磁环境监测、无线电管理等领域。
3. 卫星导航与授时
支持 GPS/GNSS 信号接收与解析，PPS 时钟输入可与外部授时系统同步，1GB DDR3 缓存满足星历数据存储需求，可用于车载导航、基站授时等场景的原型验证。
4. 便携式测试测量
集成化设计减少外设依赖，宽温特性适应户外测试环境，配合 GNU Radio 可快速搭建临时信号分析平台，用于通信设备调试、射频模块测试等现场作业。
选型价值
对于追求 “小体积、高性能、易开发” 的工程师而言，P201Mini 通过以下优势形成差异化竞争力：
- 替代传统方案：相比分立的 “FPGA + 射频前端” 设计，减少 60% 以上的集成工作量，降低硬件开发风险。
- 平衡成本与性能：在保证 AD9361 核心性能的前提下，通过 ZYNQ7020 的异构架构优化成本，适合中小规模部署。
- 定制化支持：璞致电子提供射频参数校准、软件功能定制等服务，可根据项目需求调整带宽、功率等关键指标。
关于璞致电子
璞致电子专注于软件无线电、高速信号处理与嵌入式平台的研发设计，致力于为全球科研用户与行业客户提供高可靠、高性价比的通信与信号处理模块解决方案。我们以稳定的产品质量和灵活的定制能力，赢得了多个科研单位和通信企业的信赖。我们诚邀您关注璞致（上海）电子科技有限公司的官方网站及社交媒体，获取更多关于软件无线电的详细信息及后续动态。
