模块--继电器

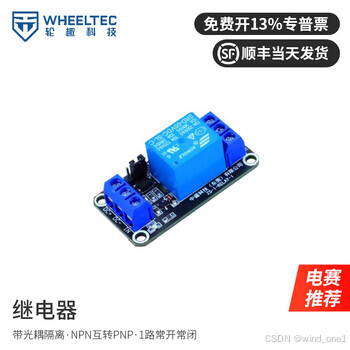

继电器模块详解

继电器，是一种常见的电控置装置，其应用几乎无处不在。在家庭生活中，继电器被广泛应用于照明系统，电视机，空调等电器设备的控制，在工业领域，它们用于控制电机，泵站，生产等高功率设备的运行；继电器还在通信网络，交通系统以及医疗设备中发挥着重要作用。

1.继电器介绍

继电器，可以被形象地比作一个开关，就像电灯开关一样，按下，电路闭合，电路通，灯亮；在按下，电路断开，电路不通，灯灭。它能够控制小电流来打开或关闭大电流电路，实现电路的控制和信号的传递，不过，与普通的物理开关相比，继电器具有更高的可靠性和灵活性，能够应对复杂的电路控制需求。

当我们要打开大型用电设备时，如果直接开开关，可能会瞬间产生大电流造成人身危险，这时我们就要用继电器来打开设备开关。

2.继电器工作原理

当继电器的电磁线圈通电时，产生的磁场会引起机械部件的运动，从而改变触点的状态，触点可以是常闭或常开。

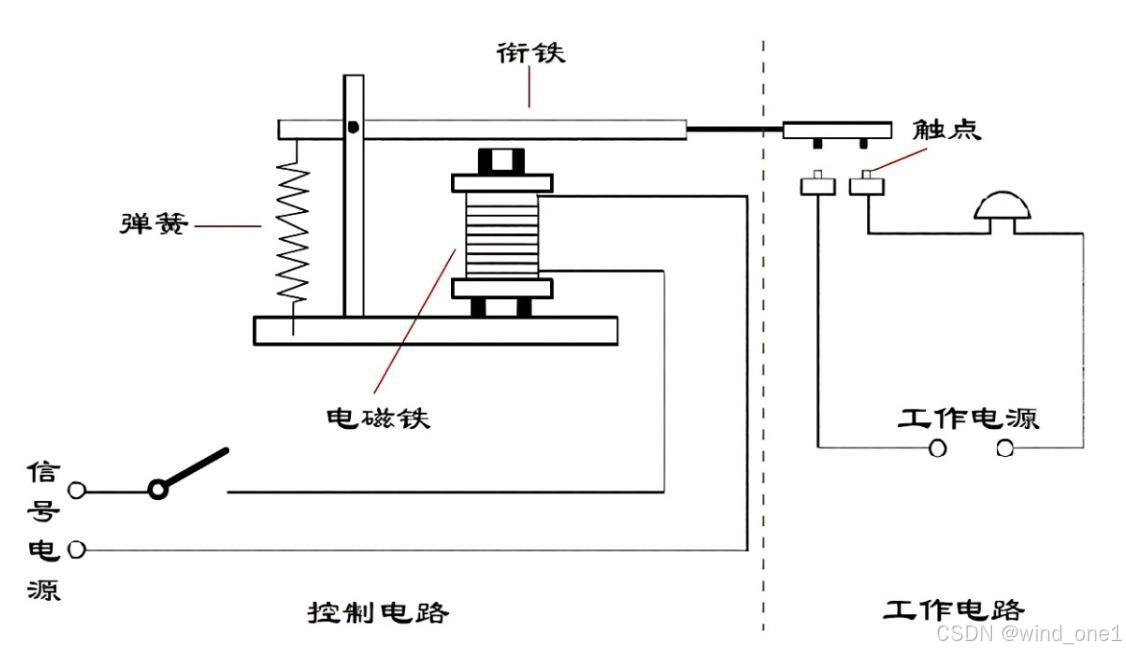

继电器原理示意图如下:

当信号电源断开，线圈两端没有施加电压，线圈没有产生磁力，衔铁在弹簧拉力作用下不接触触点，工作电路不连通，负载电器不工作。
当信号电源闭合，线圈两端施加电压，线圈产生磁力吧衔铁往下拉，衔铁接触触点，工作电路连通，负载电器工作。
