STM32 外设驱动模块二：蜂鸣器模块

一、模块简介

蜂鸣器是一种常用于嵌入式系统中的声音输出设备，它能够通过简单的电平控制发出提示音或报警音。在 STM32 开发中，使用蜂鸣器可以实现诸如：

• 用户交互反馈（如按键音效）
• 异常状态报警（如传感器故障）
• 电源接通提示音
• 教学实验中声音输出示例

本文以 STM32F103 系列单片机为例，介绍如何使用标准库驱动 GPIO 控制蜂鸣器响/停，并通过实际代码案例讲解开发流程。

---

二、硬件原理分析

2.1 有源蜂鸣器的工作方式

蜂鸣器分为有源和无源两种：

• 有源蜂鸣器：内部自带震荡器，只需上电即可发声；
• 无源蜂鸣器：需外部提供频率信号（如 PWM）才会发声。

本实验采用有源蜂鸣器，控制方式为低电平有效：当 STM32 输出低电平时，蜂鸣器响；输出高电平时，蜂鸣器停止。

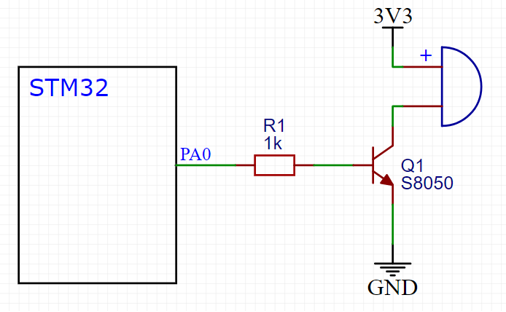

2.2 电路连接示意

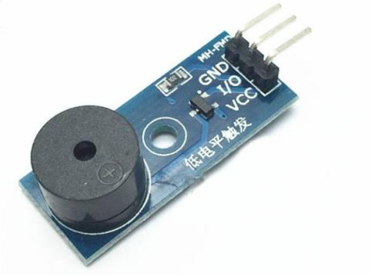

2.3 实物图

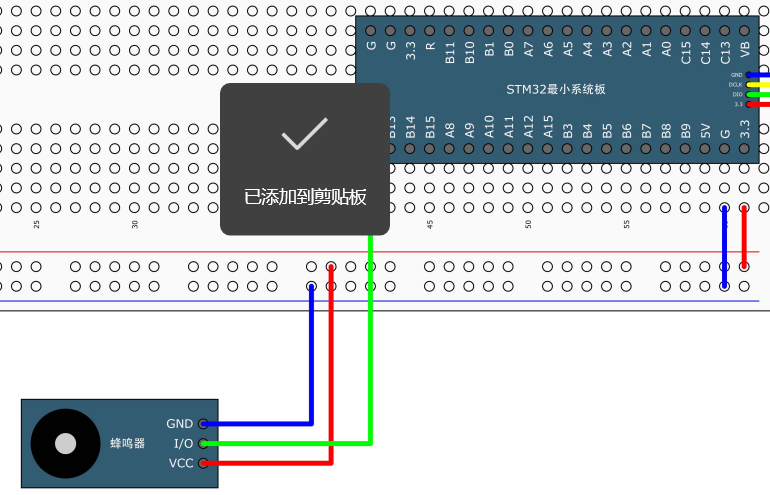

2.4 接线说明

📌 接线图预留处：

引脚功能	STM32 引脚	模块引脚说明
控制引脚	PB12	IN（信号输入）
电源	3.3V/5V	VCC
地线	GND	GND

说明：

• 建议在控制信号线串联 100~330Ω 电阻以限流；
• 可并联 104 电容用于滤波，提升稳定性；
• 控制引脚推荐使用 GPIO 推挽输出模式。

---

三、软件实现与标准库代码详解

3.1 头文件包含

#include "stm32f10x.h"   // 包含 STM32 标准库头文件
#include "Delay.h"       // 延时函数头文件（需提前实现）

说明：

• stm32f10x.h 包含了寄存器定义与外设控制结构；
• Delay.h 中封装了毫秒级延时函数，在主循环中用于控制蜂鸣器响/停时长。

---

3.2 初始化 GPIO 口控制蜂鸣器

void Buzzer_Init(void) {// 1. 开启 GPIOB 外设时钟，否则后续 GPIO 操作无效RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);// 2. 配置 PB12 为推挽输出GPIO_InitTypeDef GPIO_InitStructure;                   // 定义 GPIO 初始化结构体GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       // 设置为推挽输出模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;             // 指定使用 PB12 引脚GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;      // 设置输出速率为 50MHzGPIO_Init(GPIOB, &GPIO_InitStructure);                 // 应用配置初始化 PB12
}

说明：

• 推挽输出可直接驱动蜂鸣器模块；
• 必须启用 GPIO 时钟，否则初始化无效；
• 建议使用高速输出，确保控制响应及时。

---

3.3 控制蜂鸣器响/停函数

void Buzzer_On(void) {GPIO_ResetBits(GPIOB, GPIO_Pin_12);  // 设置引脚为低电平，有源蜂鸣器开始鸣叫
}void Buzzer_Off(void) {GPIO_SetBits(GPIOB, GPIO_Pin_12);    // 设置引脚为高电平，蜂鸣器停止发声
}

说明：

• GPIO_ResetBits() 表示设置引脚输出低电平；
• GPIO_SetBits() 表示设置引脚输出高电平；
• 本模块为低电平有效，即低电平响，高电平停。

---

3.4 主函数循环控制示例

int main(void)
{Buzzer_Init(); // 初始化蜂鸣器控制引脚while (1){Buzzer_On();     // 蜂鸣器鸣叫Delay_ms(100);   // 延时100msBuzzer_Off();    // 蜂鸣器停止Delay_ms(100);   // 延时100msBuzzer_On();     // 再次鸣叫Delay_ms(100);   // 延时100msBuzzer_Off();    // 停止发声Delay_ms(700);   // 延时700ms，形成节奏感}
}

说明：

• 使用延时函数控制蜂鸣器鸣叫时间间隔；
• 可通过修改延时参数，制作不同节奏的提示音；
• 实际应用中可结合传感器、按键状态触发蜂鸣器。

---

四、功能拓展建议

功能拓展	实现方式说明
状态报警	结合传感器判断阈值后响铃（如烟雾报警）
按键反馈	用户按键时发短促鸣叫，增强交互体验
音效节奏	调整鸣叫/延时参数组合不同节奏
PWM 控制音调	无源蜂鸣器时，可用 TIM 产生 PWM 控制

---

五、调试建议与常见问题

问题现象	原因排查与解决建议
蜂鸣器无声	检查 GPIO 是否输出低电平，电路是否接反
蜂鸣器持续响	程序中未及时拉高电平或陷入死循环
编译出错	是否正确引入头文件 / 宏定义是否开启
延时无效或报错	Delay.h 中是否正确实现毫秒延时函数
程序下载无响应	是否电源接反 / 电压不足 / BOOT 设置错误

---

六、实用提示

• 建议将蜂鸣器控制逻辑封装成函数模块，便于调用；
• 可与 LED 显示、串口调试联动，形成完整的提示系统；
• 若后续使用无源蜂鸣器，需改用定时器输出 PWM 以形成不同频率控制音调。

---

七、结语

蜂鸣器模块是 STM32 外设学习中最基础也最直观的模块之一。通过 GPIO 控制高低电平即可完成响/停控制，非常适合用于新手教学、系统调试和功能提示。

掌握蜂鸣器模块的控制方式，不仅有助于构建完整的交互系统，也为后续开发如按键反馈、异常报警、定时提示等功能打下坚实基础。

---
