企业级Redis Cluster部署详解及演练

7.Redis Cluster（无中心化设计）

7.1 Redis Cluster 工作原理

在哨兵sentinel机制中，可以解决redis高可用问题，即当master故障后可以自动将slave提升为master，从而可以保证redis服务的正常使用，但是无法解决redis单机写入的瓶颈问题，即单机redis写入性能受限于单机的内存大小、并发数量、网卡速率等因素。

redis 3.0版本之后推出了无中心架构的redis cluster机制，在无中心的redis集群当中，其每个节点保存当前节点数据和整个集群状态,每个节点都和其他所有节点连接

7.1.1 Redis Cluster特点

1. 所有Redis节点使用(PING机制)互联

2. 集群中某个节点的是否失效，是由整个集群中超过半数的节点监测都失效，才能算真正的失效

3. 客户端不需要proxy即可直接连接redis，应用程序中需要配置有全部的redis服务器IP

4. redis cluster把所有的redis node 平均映射到 0-16383个槽位(slot)上，读写需要到指定的redis node上进行操作，因此有多少个redis node相当于redis 并发扩展了多少倍，每个redis node 承担16384/N个槽位

5. Redis cluster预先分配16384个(slot)槽位，当需要在redis集群中写入一个key -value的时候，会使用CRC16(key) mod 16384之后的值，决定将key写入值哪一个槽位从而决定写入哪一个Redis节点上，从而有效解决单机瓶颈。

7.1.2 Redis cluster 架构

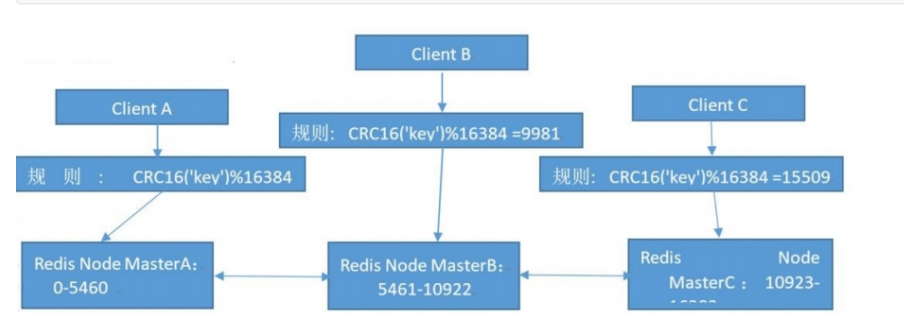

假如三个主节点分别是：A, B, C 三个节点，采用哈希槽 (hash slot)的方式来分配16384个slot 的话它们三个节点分别承担的slot 区间可以是：

节点A覆盖 0－5460
节点B覆盖 5461－10922
节点C覆盖 10923－16383

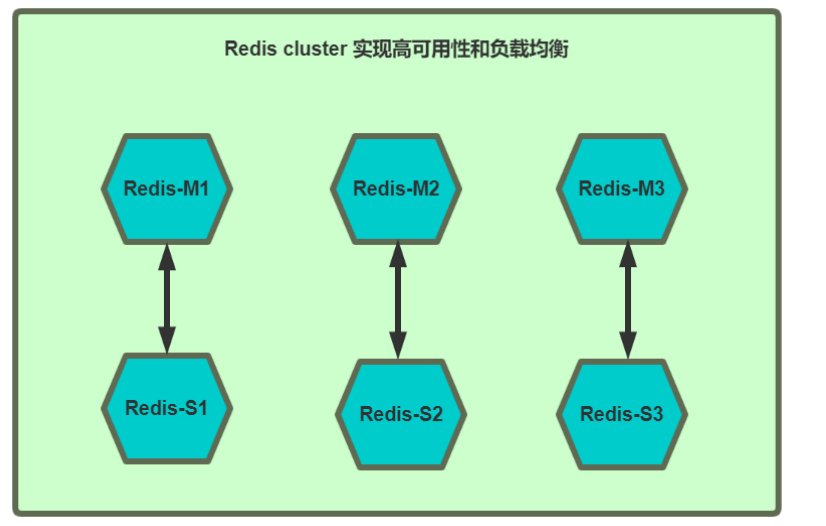

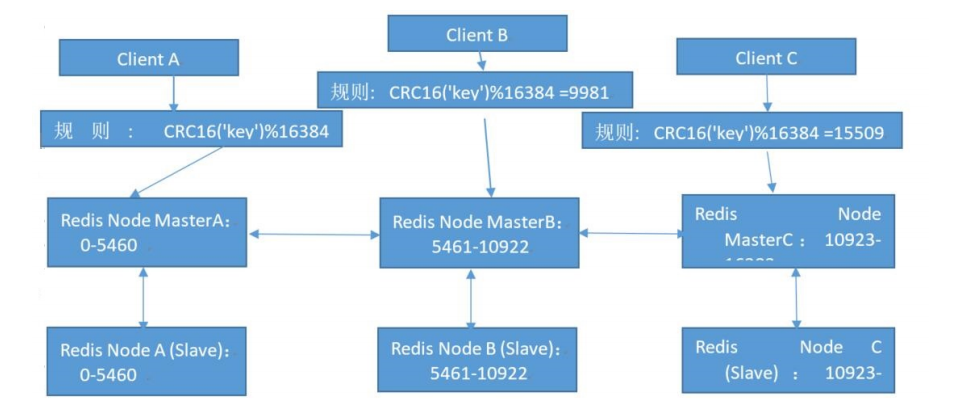

7.1.2.1 Redis cluster 主从架构

Redis cluster的架构虽然解决了并发的问题，但是又引入了一个新的问题，每个Redis master的高可用如何解决？

那就是对每个master 节点都实现主从复制,从而实现 redis 高可用性

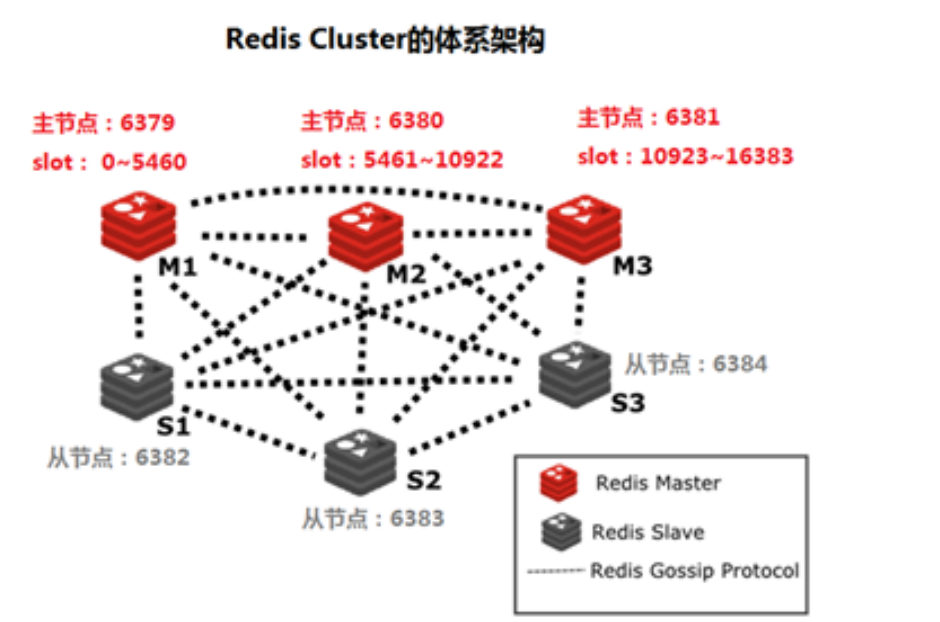

7.1.2.2 Redis Cluster 部署架构说明

7.2 创建redis cluster的前提

1.每个redis node节点采用相同的硬件配置、相同的密码、相同的redis版本。

2.每个节点必须开启的参数

• cluster-enabled yes # 必须开启集群状态，开启后redis进程会有cluster显示
• cluster-config-file nodes-6380.conf # 此文件有redis cluster集群自动创建和维护，不需要任何手动操作

3.所有redis服务器必须没有任何数据

4.先启动为单机redis且没有任何key value

7.3 部署redis cluster

在所有redis主机中

dnf install redis -ysystemctl disable --now firewalldsystemctl enable --now redis

[root@redis-masterx ~]# vim /etc/redis/redis.conf
bind * -::*
masterauth "123456"					# 集群主从认证
requirepass "123456"				# redis登陆密码	redis-cli 命令连接redis后要用“auth 密码”进行认证cluster-enabled yes					# 开启cluster集群功能
cluster-config-file nodes-6379.conf	# 指定集群配置文件
cluster-node-timeout 15000			# 节点加入集群的超时时间单位是ms[root@redis-master1 ~]# systemctl restart redis.service
# 测试
[root@redis-master1 ~]# redis-cli -a 123456 info
# Cluster
cluster_enabled:1

# 如果想省事，建议使用scp
[root@redis-node1 ~]# vim /etc/redis/redis.conf
[root@redis-node1 ~]# systemctl restart redis.service[root@redis-node1 ~]# scp  /etc/redis/redis.conf  root@172.25.254.60:/etc/redis/redis.conf
[root@redis-node1 ~]# scp  /etc/redis/redis.conf  root@172.25.254.50:/etc/redis/redis.conf
[root@redis-node1 ~]# scp  /etc/redis/redis.conf  root@172.25.254.40:/etc/redis/redis.conf
[root@redis-node1 ~]# scp  /etc/redis/redis.conf  root@172.25.254.30:/etc/redis/redis.conf
[root@redis-node1 ~]# scp  /etc/redis/redis.conf  root@172.25.254.20:/etc/redis/redis.conf# 最后一定要在每个主机中执行
systemctl restart redis.service

7.4 redis-cli --cluster 参数说明

[root@redis-master1 ~]# redis-cli --cluster help
Cluster Manager Commands:create         host1:port1 ... hostN:portN		#创建集群--cluster-replicas <arg>			#指定master的副本数check          <host:port> or <host> <port> 		#检测集群信息info           <host:port> or <host> <port> 		#查看集群信息fix            <host:port> or <host> <port> 		#修复集群reshard        <host:port> or <host> <port> 		#在线热迁移集群指定主机的slots数据rebalance      <host:port> or <host> <port> 		#平衡各集群主机的slot数量add-node       new_host:new_port existing_host:existing_port	#添加主机del-node       host:port node_id						#删除主机import         host:port								#导入外部redis服务器的数据到当前集群-

7.5 创建redis-cluster

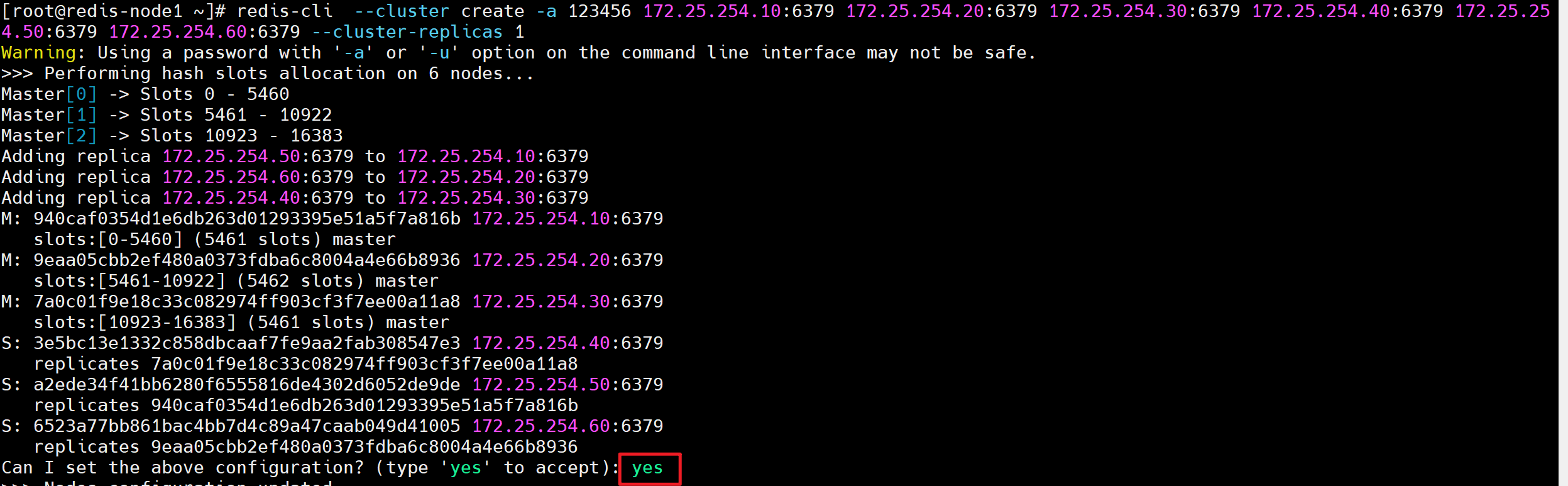

[root@redis-master1 ~]# redis-cli  --cluster create -a 123456 \
> 172.25.254.10:6379 172.25.254.20:6379 172.25.254.30:6379 \
> 172.25.254.40:6379 172.25.254.50:6379 172.25.254.60:6379 \
> --cluster-replicas 1#### 以下命令可以直接复制（与上面相同）
#### redis-cli  --cluster create -a 123456 172.25.254.10:6379 172.25.254.20:6379 172.25.254.30:6379 172.25.254.40:6379 172.25.254.50:6379 172.25.254.60:6379 --cluster-replicas 1
####>>> Performing hash slots allocation on 6 nodes...
Master[0] -> Slots 0 - 5460				#哈希槽分配
Master[1] -> Slots 5461 - 10922
Master[2] -> Slots 10923 - 16383
Adding replica 172.25.254.120:6379 to 172.25.254.10:6379		#主从分配情况
Adding replica 172.25.254.130:6379 to 172.25.254.20:6379
Adding replica 172.25.254.110:6379 to 172.25.254.30:6379>>> Check for open slots...			#检查打开的哈希槽位
>>> Check slots coverage...			#检查槽位覆盖范围
[OK] All 16384 slots covered.		#所有槽位分配完成# 配置文件位置
[root@redis-master1 ~]# ll /var/lib/redis/nodes-6379.conf

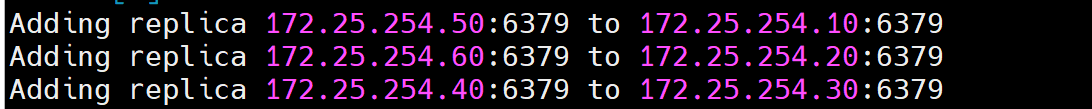

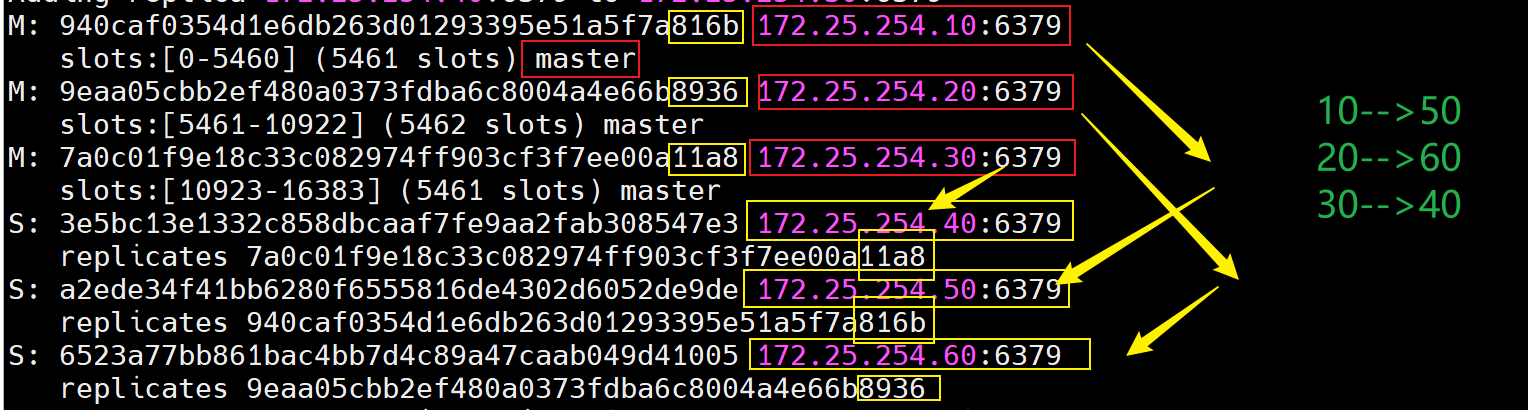

# 分配情况如下：

7.5.1 检测redis集群状态

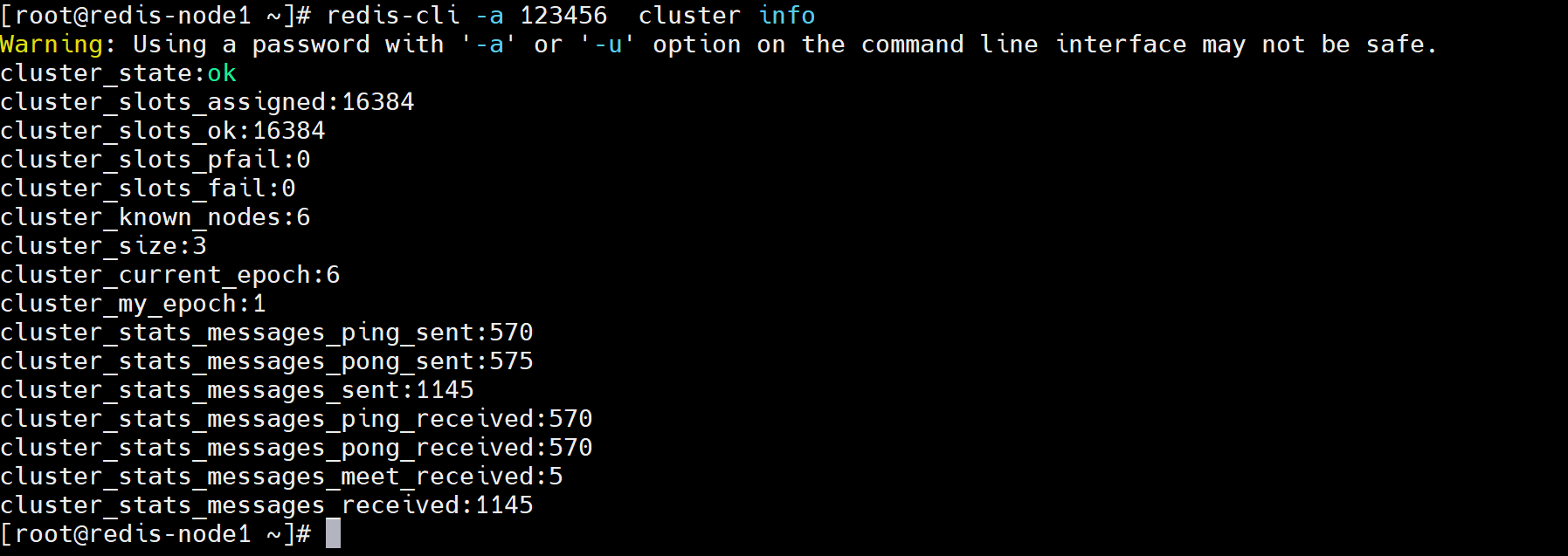

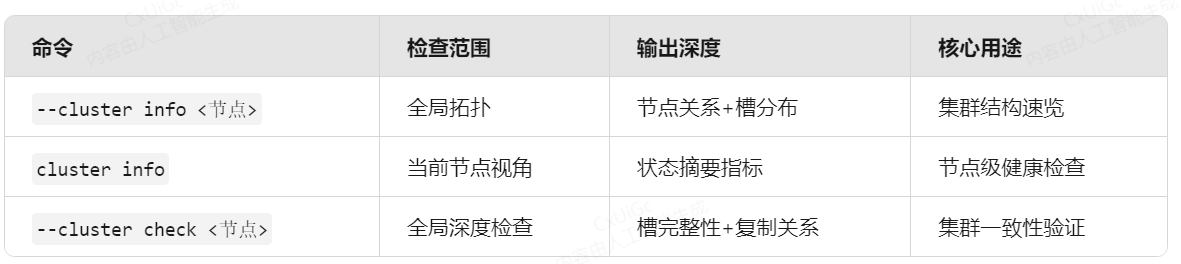

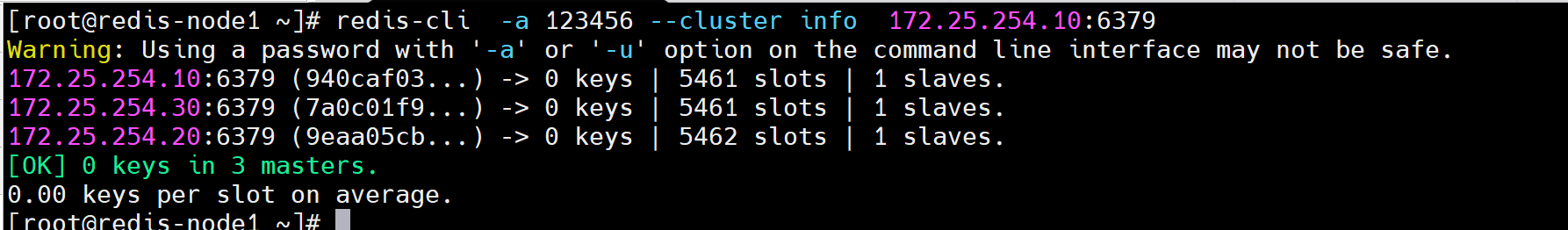

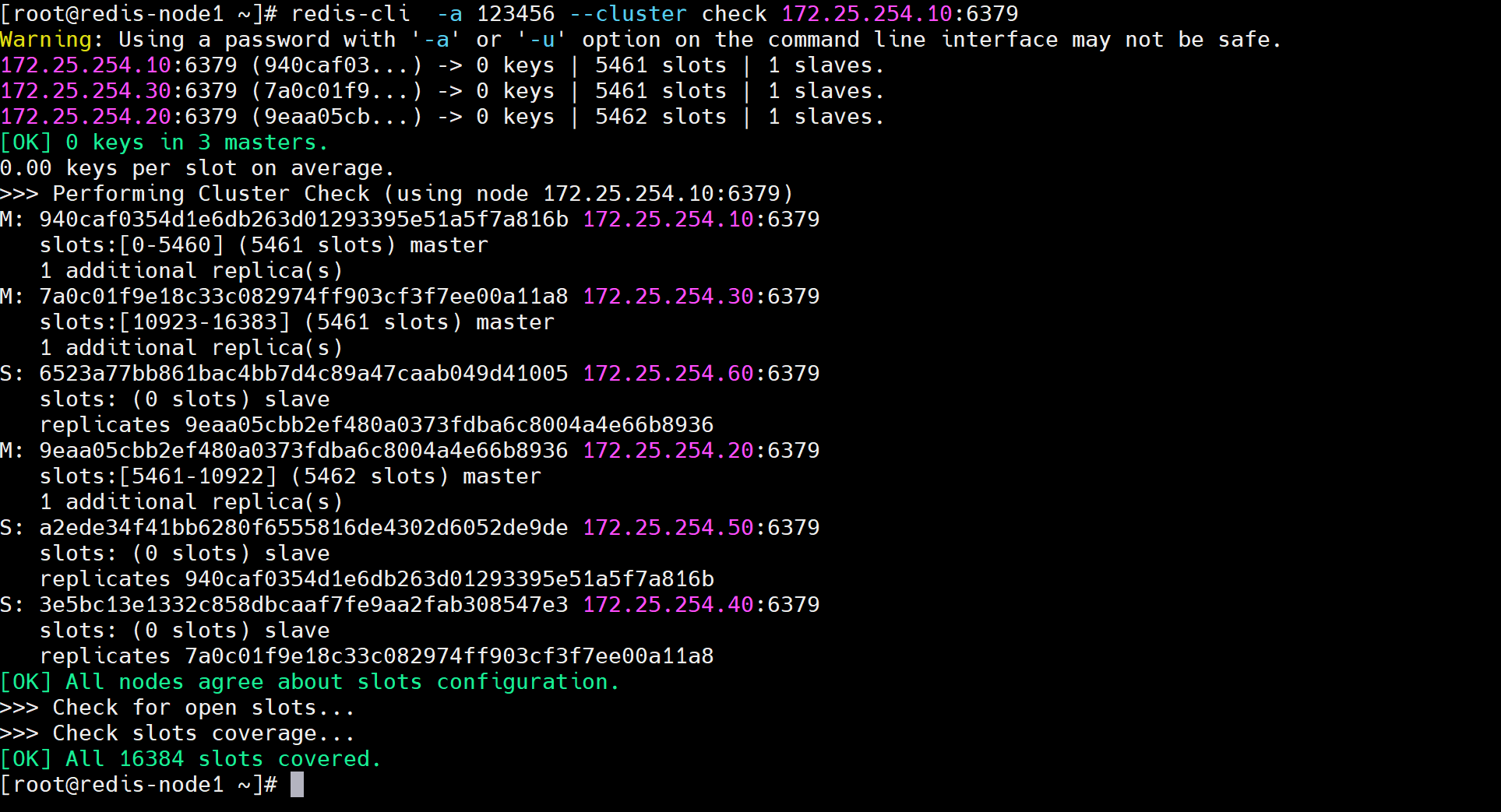

[root@redis-master1 ~]# redis-cli  -a 123456 --cluster info  172.25.254.10:6379		# 查看集群状态，获取Redis集群的全局拓扑状态[root@redis-master1 ~]# redis-cli -a 123456  cluster info							# 查看当前连接节点视角的集群状态[root@redis-master1 ~]# redis-cli  -a 123456 --cluster check 172.25.254.10:6379		# 检测集群，执行深度集群健康诊断

7.5.2 写入数据并测试

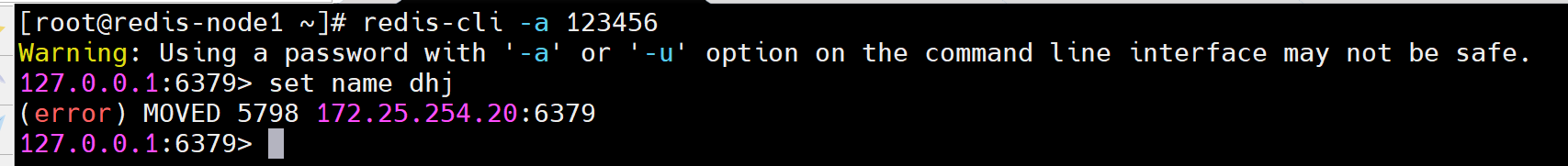

# 在10上测试，提示本机哈希槽被分配到20上
[root@redis-node1 ~]# redis-cli -a 123456
127.0.0.1:6379> set name ceshi
(error) MOVED 5798 172.25.254.20:6379# 在20上进行测试

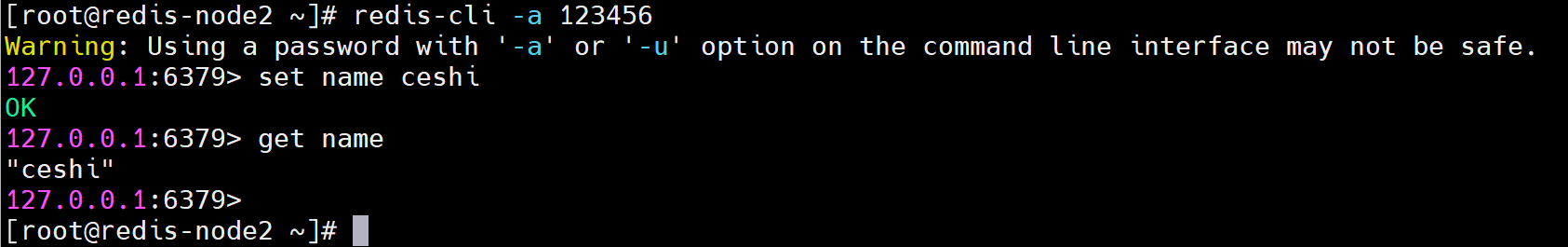

[root@redis-node2 ~]# redis-cli -a 123456
127.0.0.1:6379> set name ceshi
OK
127.0.0.1:6379> get name
"ceshi"

7.6 集群扩容

# 添加master
[root@redis-node1 ~]# redis-cli -a 123456 --cluster  add-node 172.25.254.70:6379 172.25.254.10:6379# 分配槽位
[root@redis-node1 ~]# redis-cli  -a 123456 --cluster reshard  172.25.254.10:6379How many slots do you want to move (from 1 to 16384)? 4096						# 分配哈希槽的大小（16384/4=4096）
What is the receiving node ID? 28f73db3a7003fdb0ba510cf7fd802b4da3ea94b			# 新添加master的id
Source node #1: all																# all-->从其余三台平均分4096个# 添加salve
[root@redis-master1 ~]# redis-cli -a 123456 --cluster  add-node 172.25.254.80:6379 172.25.254.10:6379 --cluster-slave --cluster-master-id 28f73db3a7003fdb0ba510cf7fd802b4da3ea94b

7.7 clsuter集群维护

添加节点的时候是先添加node节点到集群，然后分配槽位，删除节点的操作与添加节点的操作正好相反，是先将被删除的Redis node上的槽位迁移到集群中的其他Redis node节点上，然后再将其删除，如果一个Redis node节点上的槽位没有被完全迁移，删除该node的时候会提示有数据且无法删除。

# 先查看一下
[root@redis-node1 ~]# redis-cli  -a 123456 --cluster check 172.25.254.10:6379

# 移除要下线主机的哈希槽位
[root@redis-node1 ~]# redis-cli  -a 123456 --cluster reshard 172.25.254.10:6379			# 此处只是进入reshard的管理界面 # 删除master
[root@redis-node1 ~]# redis-cli  -a 123456 --cluster del-node  172.25.254.70:6379 d458f34fa900d83212c021dc1e65396e490b5495[root@redis-node1 ~]# redis-cli  -a 123456 --cluster del-node  172.25.254.80:6379 5ab2e93f4f0783983676f7bd118efaacfb202bd1
