Spring AI 系列之三十三 - Spring AI Alibaba-Graph框架之人类反馈

news 2025/8/5 7:40:34

之前做个几个大模型的应用，都是使用Python语言，后来有一个项目使用了Java，并使用了Spring AI框架。随着Spring AI不断地完善，最近它发布了1.0正式版，意味着它已经能很好的作为企业级生产环境的使用。对于Java开发者来说真是一个福音，其功能已经能满足基于大模型开发企业级应用。借着这次机会，给大家分享一下Spring AI框架。

注意：由于框架不同版本改造会有些使用的不同，因此本次系列中使用基本框架是 Spring AI-1.0.0，JDK版本使用的是19，Spring-AI-Alibaba-1.0.0.3-SNAPSHOT。
代码参考： https://github.com/forever1986/springai-study

1 人类反馈示例

代码参考lesson26子模块下的graph-human-feedback子模块

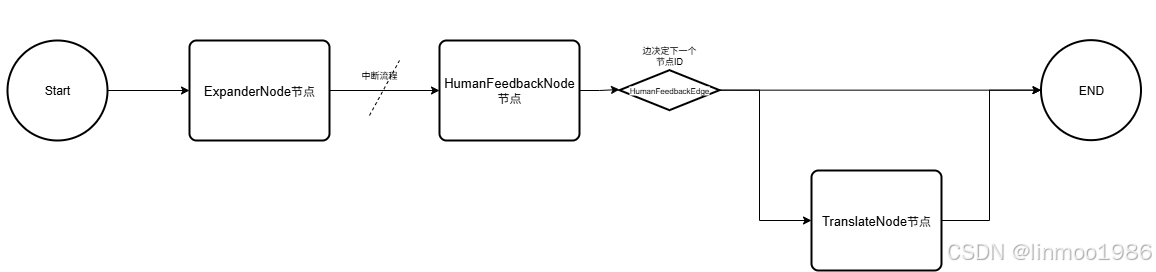

示例说明：在实际业务场景中，经常会遇到人类介入的场景，人类的不同操作将影响工作流不同的走向。以下实现一个简单案例：包含三个节点，扩展节点、人类节点、翻译节点

扩展节点：AI 模型流式对问题进行扩展输出
人类节点：通过对用户的反馈，决定是直接结束，还是接着执行翻译节点。决定参数为feedback，它是true时，进行翻译，false时则直接结束
翻译节点：将问题翻译为其他英文

注意：为了演示Graph框架是一个独立的模块，这里使用智谱聊天大模型GLM-4-Flash-250414，而非阿里的千问模型，也就是说它并没有一定和dashscope 模块强依赖

在这里插入图片描述

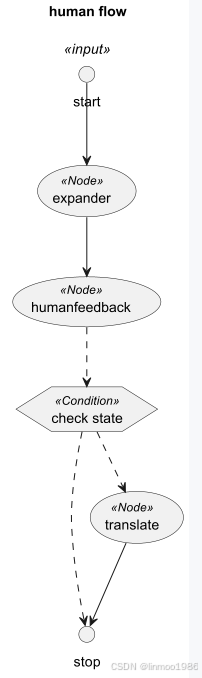

说明：上图就是代码打印的PlantUML格式，将其新建一个PlantUML文件展示的效果

1.1 初始化

1）在lesson26子模块下，新建graph-human-feedback子模块，其pom引入如下：

<dependencies><!-- 引入智谱的model插件 --><dependency><groupId>org.springframework.ai</groupId><artifactId>spring-ai-starter-model-zhipuai</artifactId></dependency><dependency><groupId>com.alibaba.cloud.ai</groupId><artifactId>spring-ai-alibaba-graph-core</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><!-- 需要引入gson插件 --><dependency><groupId>com.google.code.gson</groupId><artifactId>gson</artifactId><version>2.8.6</version></dependency>
</dependencies>

2）新建application.properties配置文件

# 聊天模型
spring.ai.zhipuai.api-key=你的智谱API KEY
spring.ai.zhipuai.chat.options.model=GLM-4-Flash-250414
spring.ai.zhipuai.chat.options.temperature=0.7

1.2 创建3个节点和边

1）ExpanderNode节点：将用户问题通过多角度生成多个问题

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;
import org.springframework.ai.chat.client.ChatClient;
import org.springframework.ai.chat.prompt.PromptTemplate;
import reactor.core.publisher.Flux;import java.util.Arrays;
import java.util.HashMap;
import java.util.List;
import java.util.Map;/*** 自定义的ExpanderNode节点：将用户的问题，*/
public class ExpanderNode implements NodeAction {private static final PromptTemplate DEFAULTPROMPTTEMPLATE = new PromptTemplate("""您是信息检索和搜索优化方面的专家。您的任务是生成给定查询的 {number} 种不同版本。每个变体都必须涵盖该主题的不同视角或方面，同时保持原始查询的核心意图。其目的是扩大搜索范围，并提高找到相关信息的可能性。请勿解释您的选择或添加任何其他文字。请将查询变体以换行的方式分隔展示。原始查询：{query}查询变体：""");private final ChatClient chatClient;private final Integer NUMBER = 3;public ExpanderNode(ChatClient.Builder chatClientBuilder) {this.chatClient = chatClientBuilder.build();}@Overridepublic Map<String, Object> apply(OverAllState state) throws Exception {String query = state.value("query", "");Integer expanderNumber = state.value("expandernumber", this.NUMBER);Flux<String> streamResult = this.chatClient.prompt().user((user) -> user.text(DEFAULTPROMPTTEMPLATE.getTemplate()).param("number", expanderNumber).param("query", query)).stream().content();String result = streamResult.reduce("", (acc, item) -> acc + item).block();List<String> queryVariants = Arrays.asList(result.split("\n"));HashMap<String, Object> resultMap = new HashMap<>();resultMap.put("expandercontent", queryVariants);return resultMap;}
}

2）HumanFeedbackNode节点：实现人类反馈，进行不同跳转

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.action.NodeAction;import java.util.HashMap;
import java.util.Map;public class HumanFeedbackNode implements NodeAction {@Overridepublic Map<String, Object> apply(OverAllState state) {System.out.println("humanfeedback node is running.");HashMap<String, Object> resultMap = new HashMap<>();String nextStep = StateGraph.END;// 获取OverAllState中humanFeedback参数的值Map<String, Object> feedBackData = state.humanFeedback().data();// 判断如果是true，则将humannextnode设置为TranslateNode节点的ID，如果是flase，则将humannextnode设置为END节点boolean feedback = (boolean) feedBackData.getOrDefault("feedback", true);if (feedback) {nextStep = "translate";}resultMap.put("humannextnode", nextStep);System.out.println("humanfeedback node -> "+ nextStep+" node");return resultMap;}
}

3）TranslateNode节点：将用户问题翻译为其它语言

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;
import org.springframework.ai.chat.client.ChatClient;
import org.springframework.ai.chat.prompt.PromptTemplate;
import reactor.core.publisher.Flux;import java.util.HashMap;
import java.util.Map;public class TranslateNode implements NodeAction {private static final PromptTemplate DEFAULTPROMPTTEMPLATE = new PromptTemplate("""对于用户输入的查询，将其翻译成 {targetLanguage}。如果查询已经是 {targetLanguage} 的形式，则无需更改，直接返回。如果不知道查询的语言，则也无需更改。请勿添加解释或任何其他文字。原始查询：{query}原始查询：""");private final ChatClient chatClient;private final String  TARGETLANGUAGE= "English"; // 默认英语public TranslateNode(ChatClient.Builder chatClientBuilder) {this.chatClient = chatClientBuilder.build();}@Overridepublic Map<String, Object> apply(OverAllState state) {String query = state.value("query", "");String targetLanguage = state.value("translatelanguage", TARGETLANGUAGE);Flux<String> streamResult = this.chatClient.prompt().user((user) -> user.text(DEFAULTPROMPTTEMPLATE.getTemplate()).param("targetLanguage", targetLanguage).param("query", query)).stream().content();String result = streamResult.reduce("", (acc, item) -> acc + item).block();HashMap<String, Object> resultMap = new HashMap<>();resultMap.put("translatecontent", result);return resultMap;}
}

4）定义HumanFeedbackEdge边：

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.action.EdgeAction;/*** 条件边*/
public class HumanFeedbackEdge implements EdgeAction {@Overridepublic String apply(OverAllState state) throws Exception {// 获取OverAllState的key=humannextnode的值，这个值在该边的上一个节点HumanFeedbackNode中设置return (String) state.value("humannextnode", StateGraph.END);}}

1.3 构建图和演示接口

1）新建GraphHumanConfiguration 配置类，构建图

import com.alibaba.cloud.ai.graph.GraphRepresentation;
import com.alibaba.cloud.ai.graph.KeyStrategy;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.action.AsyncEdgeAction;
import com.alibaba.cloud.ai.graph.action.AsyncNodeAction;
import com.alibaba.cloud.ai.graph.exception.GraphStateException;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import com.demo.lesson26.human.feedback.edge.HumanFeedbackEdge;
import com.demo.lesson26.human.feedback.node.ExpanderNode;
import com.demo.lesson26.human.feedback.node.HumanFeedbackNode;
import com.demo.lesson26.human.feedback.node.TranslateNode;
import org.springframework.ai.chat.client.ChatClient;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;import java.util.HashMap;
import java.util.Map;@Configuration
public class GraphHumanConfiguration {@Beanpublic StateGraph humanGraph(ChatClient.Builder chatClientBuilder) throws GraphStateException {// 全局变量的替换策略（ReplaceStrategy为替换，AppendStrategy为追加）KeyStrategyFactory keyStrategyFactory = () -> {HashMap<String, KeyStrategy> keyStrategyHashMap = new HashMap<>();// 用户输入keyStrategyHashMap.put("query", new ReplaceStrategy());keyStrategyHashMap.put("threadid", new ReplaceStrategy());keyStrategyHashMap.put("expandernumber", new ReplaceStrategy());keyStrategyHashMap.put("expandercontent", new ReplaceStrategy());// 人类反馈keyStrategyHashMap.put("feedback", new ReplaceStrategy());keyStrategyHashMap.put("humannextnode", new ReplaceStrategy());// 是否需要翻译keyStrategyHashMap.put("translatelanguage", new ReplaceStrategy());keyStrategyHashMap.put("translatecontent", new ReplaceStrategy());return keyStrategyHashMap;};// 构造图StateGraph stateGraph = new StateGraph(keyStrategyFactory)// 节点ExpanderNode.addNode("expander", AsyncNodeAction.node_async(new ExpanderNode(chatClientBuilder)))// 节点TranslateNode.addNode("translate", AsyncNodeAction.node_async(new TranslateNode(chatClientBuilder)))// 节点HumanFeedbackNode.addNode("humanfeedback", AsyncNodeAction.node_async(new HumanFeedbackNode()))// 边：START -> ExpanderNode.addEdge(StateGraph.START, "expander")// 边：ExpanderNode -> HumanFeedbackNode.addEdge("expander", "humanfeedback")// 条件边：参数humanfeedback为true，则HumanFeedbackNode -> TranslateNode; 否则HumanFeedbackNode -> END.addConditionalEdges("humanfeedback", AsyncEdgeAction.edge_async((new HumanFeedbackEdge())), Map.of("translate", "translate", StateGraph.END, StateGraph.END))// 边：TranslateNode -> END.addEdge("translate", StateGraph.END);// 将图打印出来，可以使用 PlantUML 插件查看GraphRepresentation representation = stateGraph.getGraph(GraphRepresentation.Type.PLANTUML,"human flow");System.out.println("\n=== expander UML Flow ===");System.out.println(representation.content());System.out.println("==================================\n");return stateGraph;}
}

2）新建GraphHumanController访问示例：这里通过2个接口模拟人类反馈，第二个接口会重新加载之前的会话状态

import com.alibaba.cloud.ai.graph.*;
import com.alibaba.cloud.ai.graph.checkpoint.config.SaverConfig;
import com.alibaba.cloud.ai.graph.checkpoint.constant.SaverConstant;
import com.alibaba.cloud.ai.graph.checkpoint.savers.MemorySaver;
import com.alibaba.cloud.ai.graph.exception.GraphRunnerException;
import com.alibaba.cloud.ai.graph.exception.GraphStateException;
import com.alibaba.cloud.ai.graph.state.StateSnapshot;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.annotation.Qualifier;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;import java.util.HashMap;
import java.util.Map;
import java.util.Optional;@RestController
public class GraphHumanController {private final CompiledGraph compiledGraph;@Autowiredpublic GraphHumanController(@Qualifier("humanGraph") StateGraph stateGraph) throws GraphStateException {SaverConfig saverConfig = SaverConfig.builder().register(SaverConstant.MEMORY, new MemorySaver()).build();this.compiledGraph = stateGraph.compile(CompileConfig.builder().saverConfig(saverConfig).interruptBefore("humanfeedback") // 关键点：在humanfeedback节点前打断流程.build());}@GetMapping("/graph/human/expand")public Map<String, Object> expand(@RequestParam(value = "query", defaultValue = "你好，很高兴认识你，能简单介绍一下自己吗？", required = false) String query,@RequestParam(value = "expandernumber", defaultValue = "3", required = false) Integer expanderNumber,@RequestParam(value = "threadid", defaultValue = "1", required = false) String threadId) throws GraphRunnerException {RunnableConfig runnableConfig = RunnableConfig.builder().threadId(threadId).build();Map<String, Object> objectMap = new HashMap<>();objectMap.put("query", query);objectMap.put("expandernumber", expanderNumber);Optional<OverAllState> invoke = compiledGraph.invoke(objectMap,runnableConfig);return invoke.map(OverAllState::data).orElse(new HashMap<>());}@GetMapping("/graph/human/resume")public Map<String, Object> resume(@RequestParam(value = "threadid", defaultValue = "1", required = false) String threadId,@RequestParam(value = "feedback", defaultValue = "true", required = false) boolean feedBack) throws GraphRunnerException {RunnableConfig runnableConfig = RunnableConfig.builder().threadId(threadId).build();// 重新加载threadid=1的stateSnapshotStateSnapshot stateSnapshot = this.compiledGraph.getState(runnableConfig);OverAllState state = stateSnapshot.state();state.withResume();// 设置resume标志，表示从snapshot开始继续// 添加新的参数feedbackMap<String, Object> objectMap = new HashMap<>();objectMap.put("feedback", feedBack);state.withHumanFeedback(new OverAllState.HumanFeedback(objectMap, ""));// 调用执行，入参是从snapshot中重新加载的OverAllState，并且添加了feedback参数Optional<OverAllState> invoke = compiledGraph.invoke(state,runnableConfig);return invoke.map(OverAllState::data).orElse(new HashMap<>());}}

3）新建Lesson26HumanFeedbackApplication 启动类：

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;@SpringBootApplication
public class Lesson26HumanFeedbackApplication {public static void main(String[] args) {SpringApplication.run(Lesson26HumanFeedbackApplication.class, args);}}

1.4 演示

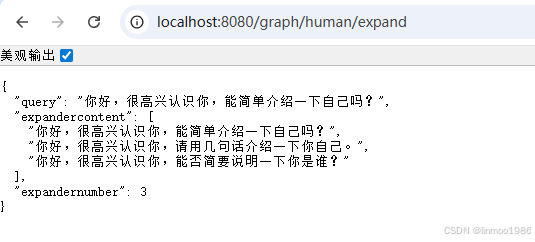

1）访问地址：http://localhost:8080/graph/human/expand

在这里插入图片描述

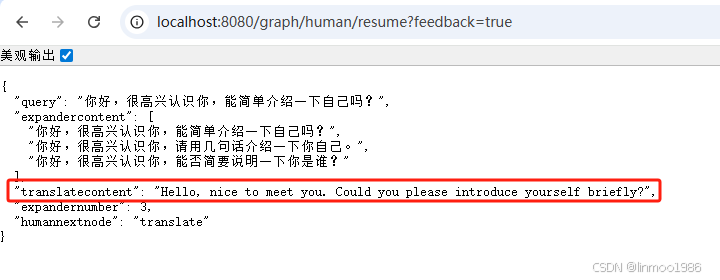

2）访问地址：http://localhost:8080/graph/human/resume?feedback=true

在这里插入图片描述

说明：传入feedback=true，true表示需要翻译。当你改为false，则不会输出translatecontent内容。
但是如果你先执行了true，那么再次访问/resume，则每次返回都是一样的，这是因为/graph/human/resume的代码里每次都是加载snapshot=1的工作流数据，它已经执行结束了。所以你要重新演示false的场景，需要重启服务器或者将threadid改为其它的执行一遍/expand。

2 底层原理

通过上面的示例，来看看Graph的底层原理

2.1 初始化流程

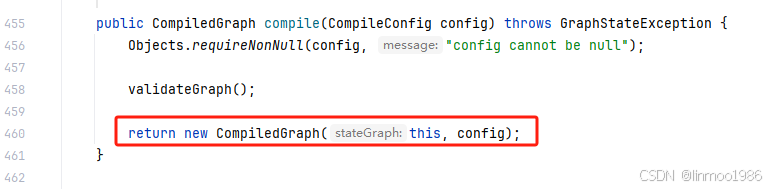

1）如何构建Graph，当调用：stateGraph.compile()方法，可以进去源码看看，源码如下，可以看到最终是新建一个CompiledGraph类

在这里插入图片描述

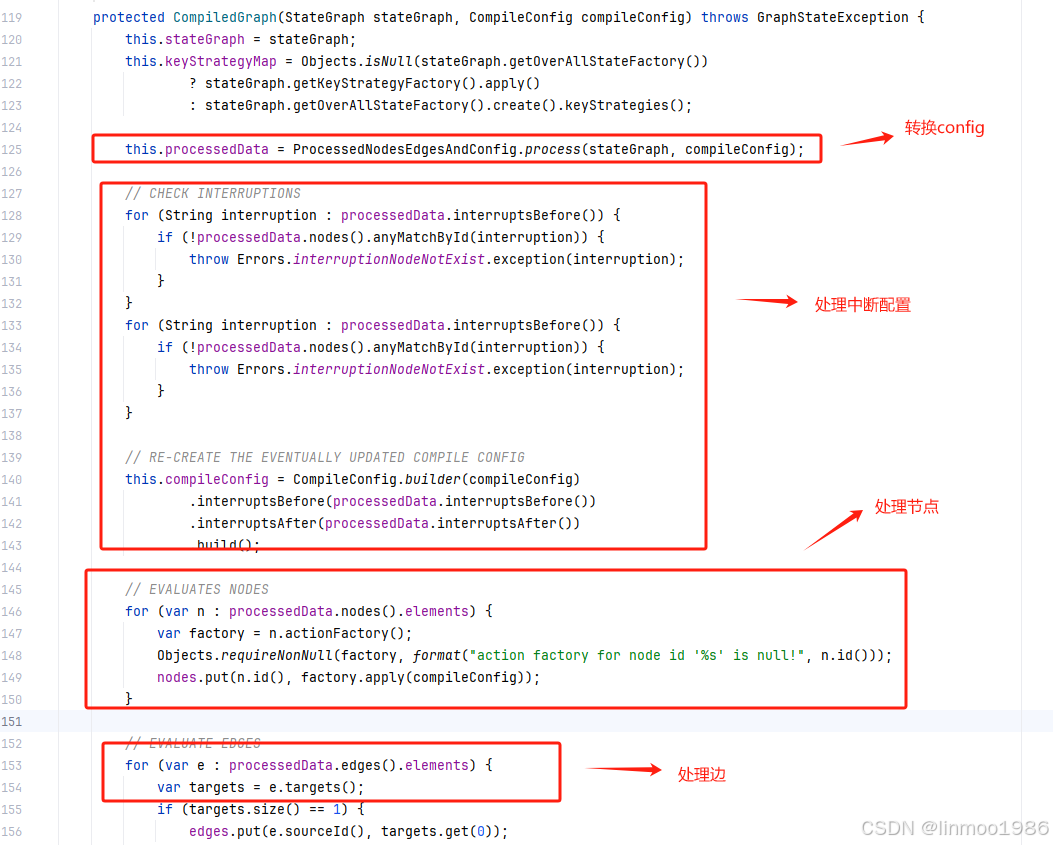

2）进入CompiledGraph类的构造方法，可以看到其将配置转换，并保存节点、边还有中断配置数据，这时候一个CompiledGraph就已经构建完成

在这里插入图片描述

2.2 执行流程

1）先从compiledGraph.invoke()方法进入，可以看到通过stream方法构建执行流程

在这里插入图片描述

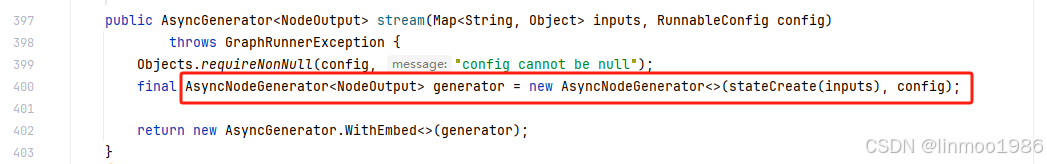

2）看一下stream方法，其将节点都变成一个个AsyncNodeGenerator

在这里插入图片描述

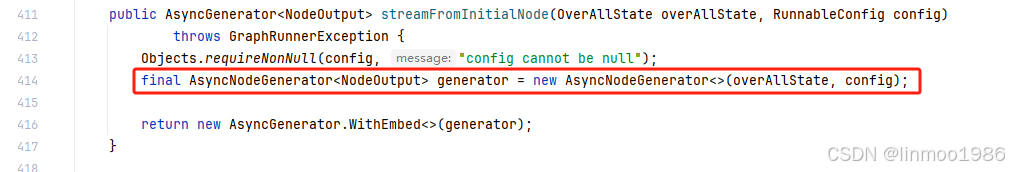

下图这个是有snapshot的初始化的情况，也是转换为AsyncNodeGenerator
在这里插入图片描述

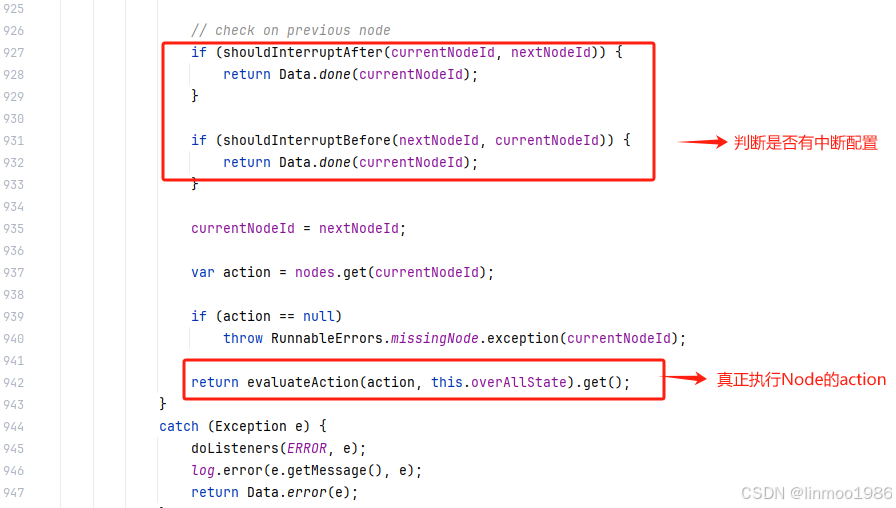

3）再来看看AsyncNodeGenerator，其最终是next()方法进行执行，其中有两处跟示例相关，一个是判断是否有终止配置，一个是通过evaluateAction()方法执行节点

在这里插入图片描述

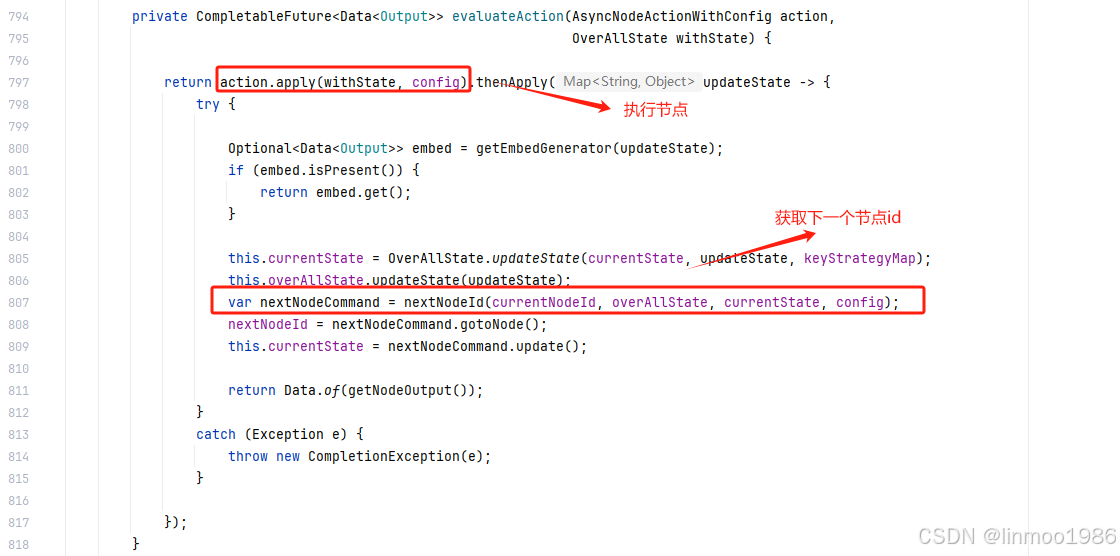

3）进入evaluateAction方法看看，可以看到其调用的是apply()方法，并更新state并返回数据。同时通过nextNodeId()方法获取下一个执行节点id。

在这里插入图片描述

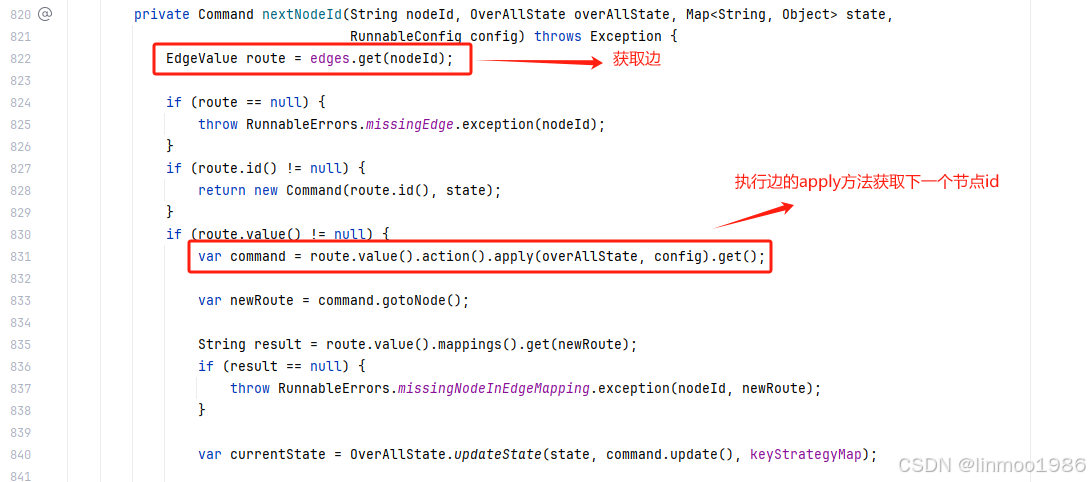

4）进入nextNodeId()方法，可以看到其流程是获取到边，并执行EdgeAction的apply()方法获取到下一个节点id

在这里插入图片描述

2.3 NodeAction 和 EdgeAction

1）从上面可以看到每个Node最终执行的是NodeAction的apply方法，该方法返回的数据会加入到OverAllState 中

@FunctionalInterface
public interface NodeAction {Map<String, Object> apply(OverAllState state) throws Exception;}

2）从上面可以看到，EdgeAction决定的是下一个执行节点，因此apply方法返回的是下一个节点id

@FunctionalInterface
public interface EdgeAction {/*** Applies this action to the given agent state.* @param state the agent state* @return a result of the action* @throws Exception if an error occurs during the action*/String apply(OverAllState state) throws Exception;
}
