SP30D120CTT大电流碳化硅二极管全面解析：TO-247封装的高功率解决方案
核心参数速查表
| 关键指标 | 规格参数 | 单位 | 测试条件 |
|---|---|---|---|
| 电压/电流规格 | |||
| 反向耐压(VRRM) | 1200 | V | - |
| 额定正向电流(IF) | 30 | A | Tc=25℃ |
| 非重复浪涌电流(IFSM) | 270 | A | - |
| 重复浪涌电流(IFRM) | 200 | A | - |
| 电气特性 | |||
| 正向压降(VF) | 1.42(Typ)/1.7(Max) | V | IF=30A,25℃ |
| 反向漏电流(IR) | 1(Typ)/20(Max) | μA | VR=1200V,25℃ |
| 总电容电荷(Qc) | 158 | nC | VR=800V |
| 热特性 | |||
| 最大功耗(PD) | 306(25℃)/133(150℃) | W | - |
| 结壳热阻(RθJC) | 0.41 | ℃/W | - |
产品技术亮点
1. 功率密度突破
电流能力提升50%：相比20A型号(SP20D系列)，电流承载能力提升至30A
超低热阻设计：0.41℃/W的结壳热阻，比TO-220封装降低25%

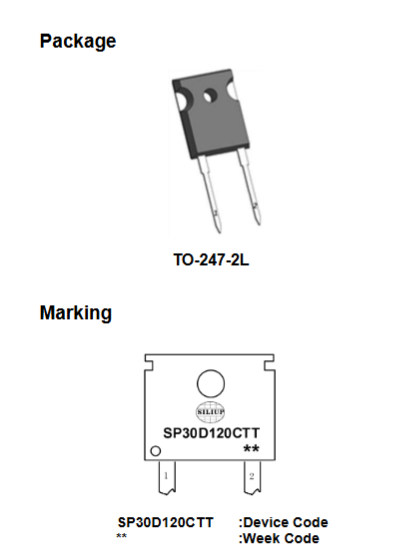

创新TO-247-2L封装：
引脚间距10.9mm(典型值)
安装孔距15.45-15.75mm
管脚长度20.3-20.6mm
2. 卓越的开关特性
零反向恢复电荷：消除传统二极管的反向恢复损耗
电容特性优化：
800V偏压下电容仅106pF
比硅FRD快10倍的开关速度
温度稳定性：
175℃高温下VF仅2.2V(典型)
工作结温范围-55至175℃
典型应用性能对比
在3kW光伏逆变器中的表现：
系统效率提升0.8-1.5%
开关损耗降低60%+
散热器体积减小35%
服务器电源应用：
功率密度可达50W/in³
满载效率>96.5%
支持100kHz+开关频率
设计指南
1. 散热设计要点
推荐散热方案：
基板温度建议<125℃
搭配0.3mm导热垫片
安装扭矩0.6-0.8Nm
PCB设计要求：
铜箔厚度≥2oz
最小焊盘面积15×15mm
建议使用4层板设计
2. 可靠性验证
通过AEC-Q101认证
1000次温度循环测试(-55℃↔175℃)
高温高湿测试(85℃/85%RH,1000h)
机械振动测试(20G,3轴向)
选型建议
大功率应用首选：
适合30-50A电流等级设计
推荐用于>3kW功率系统
并联使用优势：
正温度系数特性
建议并联数量≤4颗
需保证<5℃的温度差异
替代方案对比：
相比硅FRD：效率提升3-5%
相比Si-MOSFET体二极管：损耗降低70%
这款TO-247封装的30A碳化硅二极管特别适合对功率密度和效率要求严苛的应用场景，其优化的封装设计和卓越的电气性能，为新一代高功率电源系统提供了可靠解决方案。
