入门MicroPython+ESP32：《点亮LED灯》

一、原理

想要让一个LED灯亮，那么就要给其供电，使得有电流通过。这与小时候玩的一节7号电池和普通小灯泡是一个道理。

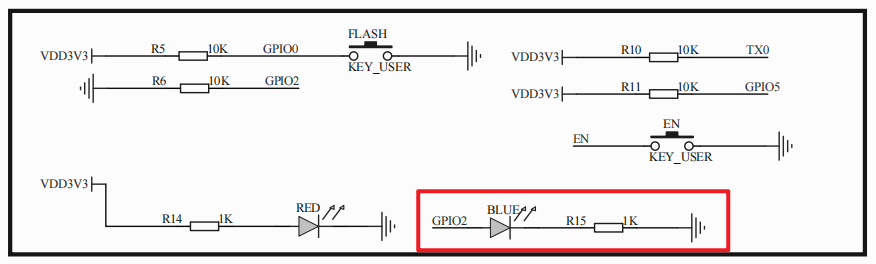

二、查看ESP32开发板电路图

通过查看电路图，来确定开发板上的LED灯与MCU的引脚链接方式。

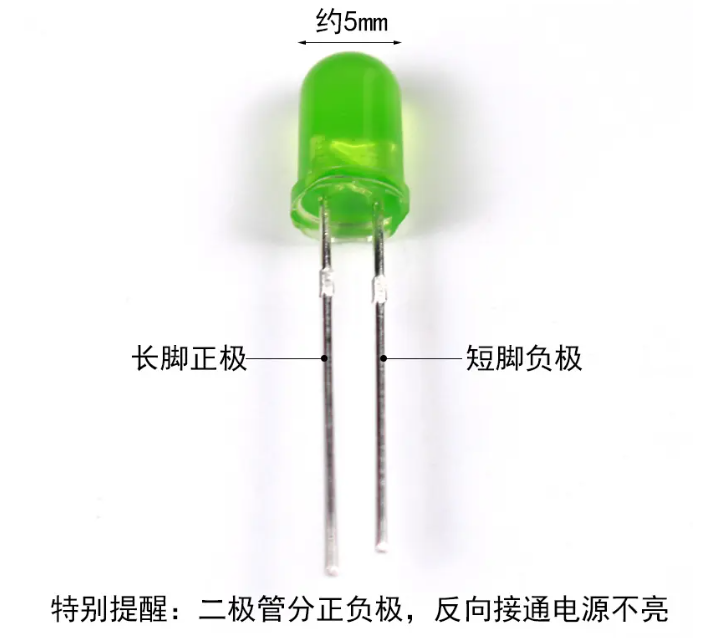

查看上图我们知道，GPIO2这个引脚链接到了发光二极管（LED）的正极。所以想要让这个LED灯亮，就通过程序控制GPIO2的输出为高电平（高电压）就行了。

相关pdf资料

• esp32_Schematic Prints.pdf
• esp_wroom_32_datasheet_cn.pdf

三、点亮LED灯

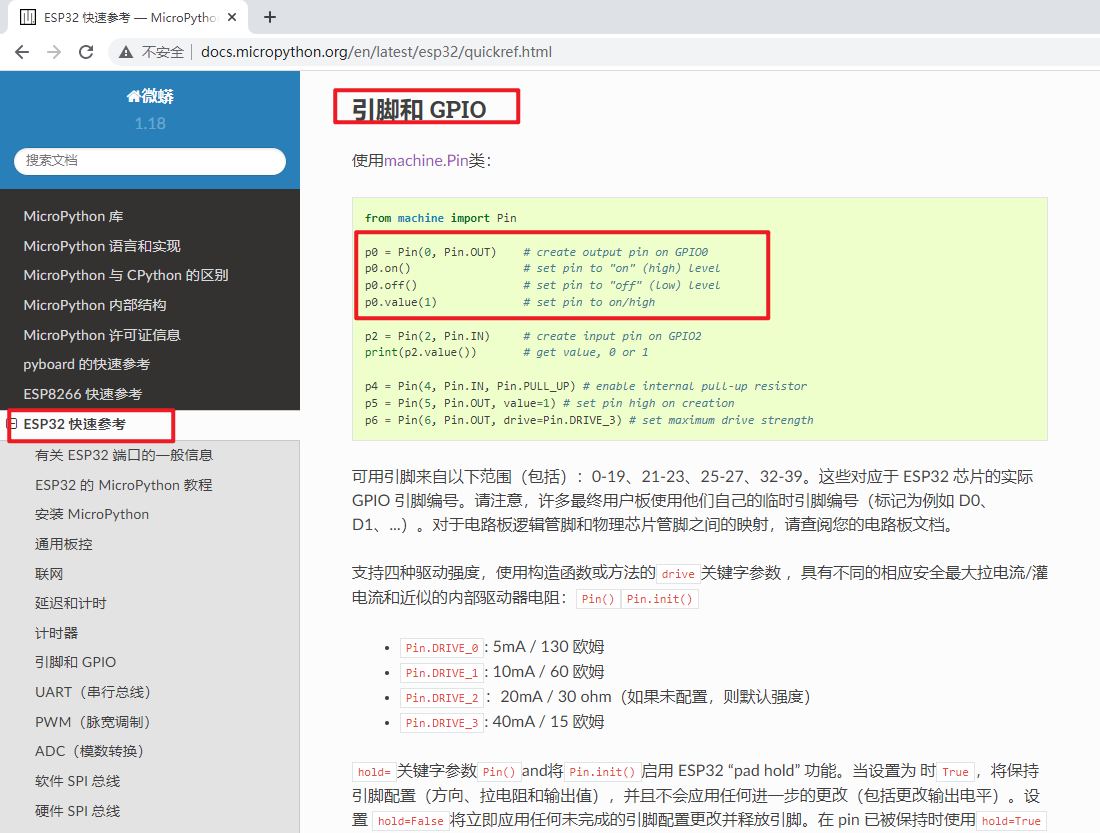

浏览MicroPython官方的文档：MicroPython官方文档

通过上面的文档我们知道，想要让一个引脚输出高电平，只需要找到对应的GPIO然后通过 on() 或者value(1) 操作就可以，同理如果想要输出低电平让LED灯灭，只需要调用off() 或者value(0)就行。

下面我们来试试看：

from machine import Pinpin2 = Pin(2, Pin.OUT)
pin2.value(1)

通过Thonny编写上述代码，然后运行，此时会看到开发板上的蓝色LED灯亮了。

注意：
Pin(2, Pin.OUT)中的2对应的是GPIO2，如果你的电路板上的LED灯不是GPIO2那么通过查看电路原理图是哪个GPIO就写哪个数字就行。

四、闪烁的LED灯

原理

调用value(1) 然后延时一小会，再调用value(0)延时一小会，然后重复上述操作。

代码如下

import machine
import timepin2 = machine.Pin(2, machine.Pin.OUT)while True:pin2.value(1)time.sleep(1)pin2.value(0)time.sleep(1)

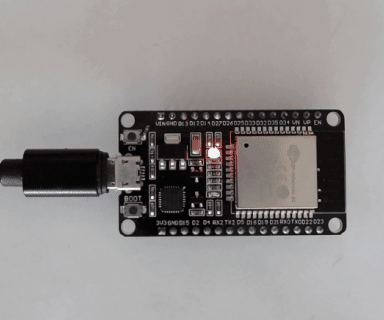

运行效果
