【软考中级网络工程师】知识点之 VRRP

---

一、VRRP 是什么？为何如此重要？

在网络的世界里，可靠性是至关重要的。就像我们日常出行依赖的交通枢纽，一旦某个关键节点出现故障，就可能导致整个交通系统的瘫痪。VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议），便是网络中的 “交通协管员”，它的出现旨在解决网关单点故障问题，确保网络通信的连续性和稳定性。

VRRP 通过将多台路由器组成一个虚拟路由器组，为网络提供了冗余备份机制。在这个组中，有一台路由器被选举为主路由器（Master），负责处理发送到虚拟 IP 地址的数据包，而其他路由器则作为备份路由器（Backup）处于待命状态。当主路由器出现故障时，备份路由器中优先级最高的将迅速接管其工作，成为新的主路由器，继续为网络中的设备提供路由服务，这一切的切换过程对于用户来说是几乎透明的，就像在高速公路上行驶，突然有一条车道封闭，但其他车道立即无缝衔接，让你的行程不受影响。

在软考中级网络工程师考试中，VRRP 是一个非常重要的知识点。它不仅考察考生对网络冗余技术的理解，还涉及到实际的配置和应用能力。无论是选择题、案例分析题还是综合应用题，VRRP 都可能以各种形式出现，分值占比也不容小觑。掌握 VRRP 的原理和配置，对于顺利通过考试以及未来从事网络工程师的工作都具有重要的意义。它就像是打开网络世界大门的一把钥匙，让你能够深入理解网络架构的核心，为构建可靠、高效的网络打下坚实的基础。

二、VRRP 核心概念详解

2.1 虚拟路由器与虚拟 IP

VRRP 的核心思想是将多台物理路由器虚拟成一个逻辑上的虚拟路由器。这个虚拟路由器并非真实存在的物理设备，而是由 VRRP 组中的物理路由器共同模拟出来的。在这个虚拟路由器中，有一个关键的要素 —— 虚拟 IP 地址。

虚拟 IP 地址是由网络管理员预先配置好的，它作为局域网内所有主机的默认网关。主机在发送数据包时，将目标网关设置为这个虚拟 IP 地址，而无需关心实际负责转发的是哪台物理路由器。例如，在一个小型企业网络中，有两台路由器 R1 和 R2 组成了 VRRP 组，虚拟 IP 地址设置为 192.168.1.254。企业内部的所有主机，如办公电脑、打印机等，它们的默认网关都配置为 192.168.1.254。这样，当主机发送数据到外部网络时，数据包会先发送到这个虚拟 IP 地址，然后由 VRRP 组中的主路由器进行转发。

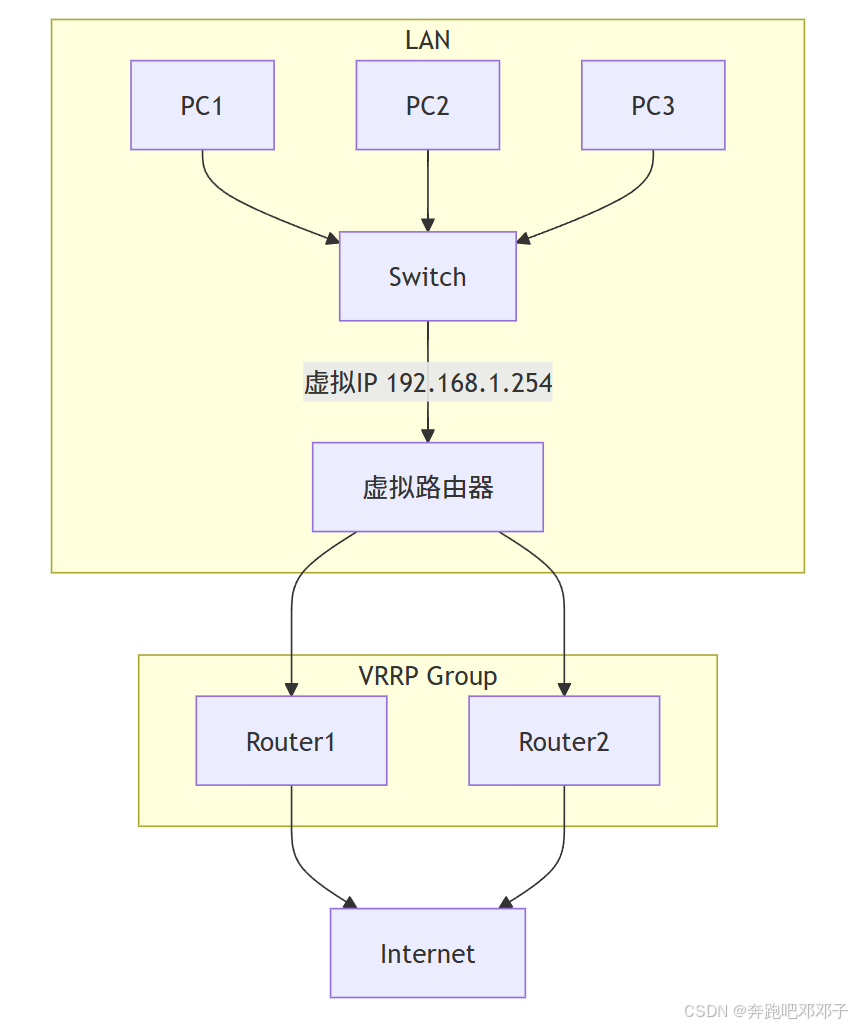

从网络拓扑的角度看，虚拟路由器就像是一个中间节点，连接着局域网内的主机和外部网络。它为网络提供了一层抽象，使得主机无需感知底层物理路由器的变化，从而提高了网络的稳定性和可管理性。简单的网络拓扑图如下：

2.2 主设备（Master）与备设备（Backup）

在 VRRP 组中，路由器被分为主设备（Master）和备设备（Backup）两种角色。

主设备是 VRRP 组中实际承担数据转发任务的路由器。它负责接收发送至虚拟 IP 地址的数据包，并将这些数据包转发到正确的目的地。同时，主设备还会周期性地发送 VRRP 通告报文，以告知备设备自己的存活状态和工作情况。例如，在上述企业网络中，如果 R1 被选举为 Master，那么所有发往 192.168.1.254 的数据包都会由 R1 进行转发。并且 R1 会每隔一定时间（默认 1 秒）发送一次 VRRP 通告报文，告诉 R2 自己还在正常工作。

备设备则处于监听状态，它不断接收主设备发送的 VRRP 通告报文，以此来监控主设备的运行状态。当备设备在一定时间内（默认 3 倍的通告间隔时间加上一个随机偏移时间）没有收到主设备的通告报文时，就会认为主设备出现故障，这时备设备中优先级最高的将发起选举，成为新的主设备，接替原主设备的工作，继续为网络提供路由服务。比如，当 R1 出现故障，R2 在规定时间内没有收到 R1 的通告报文，R2 就会根据优先级等规则决定是否成为新的 Master。

主设备和备设备在 VRRP 组中扮演着不同但又紧密协作的角色，它们共同保障了网络的可靠性和连续性。

2.3 优先级（Priority）机制

优先级是 VRRP 中用于选举主设备的关键因素。优先级的取值范围是 0 - 255，数值越大，表示优先级越高。

在默认情况下，路由器的优先级为 100。当 VRRP 组中的路由器启动时，它们会通过交换 VRRP 通告报文来比较彼此的优先级。优先级最高的路由器将被选举为 Master，其他路由器则成为 Backup。例如，在一个由路由器 A、B、C 组成的 VRRP 组中，A 的优先级设置为 120，B 的优先级为 100，C 的优先级为 80，那么在选举过程中，A 将凭借其较高的优先级成为 Master，B 和 C 则成为 Backup。

需要注意的是，有两个特殊的优先级值：0 和 255。优先级为 0 表示当前的主路由器不再参加到 VRRP 组中，一般用于使 Master 路由器立刻停止其工作，而使原来处于 Backup 状态的路由器无需再等待 Master 路由器超时，快速切换到 Master 状态。优先级 255 则保留给拥有虚拟 IP 地址的实际接口的路由器（即 IP 地址所有者），如果一台路由器配置的虚拟 IP 地址就是它自己的真实接口 IP 地址，那么它自动以优先级 255 参与选举，并立即成为 Master。

在实际应用中，网络管理员可以根据网络的需求和设备的性能，手动调整路由器的优先级，以确保性能更优的设备成为主设备，从而提高网络的整体性能和可靠性。

三、VRRP 工作原理深度剖析

3.1 选举过程

VRRP 设备的选举过程是 VRRP 协议的核心机制之一，它决定了在 VRRP 组中哪台设备将成为 Master 设备，负责数据转发任务。选举过程主要依据设备的优先级和 IP 地址。

1. 初始化状态：当 VRRP 组中的设备启动时，它们都处于初始化（Initialize）状态。此时，设备会读取自身的 VRRP 配置，包括虚拟 IP 地址、优先级等信息。
   发送通告报文：设备在初始化后，会等待一个短暂的随机延时（通常在 0 - 1 秒之间），这个随机延时是为了避免多台设备同时发送 VRRP 通告报文而产生冲突。延时结束后，设备会向组播地址 224.0.0.18 发送 VRRP 通告报文，报文中包含设备的优先级、虚拟路由器 ID（VRID）以及自身状态等信息。
2. 比较优先级：每台设备在接收到其他设备发送的 VRRP 通告报文后，会将报文中的优先级与自身的优先级进行比较。如果接收到的优先级高于自身优先级，则本设备保持为 Backup 状态；如果接收到的优先级低于自身优先级，则本设备会尝试成为 Master 设备，但此时并不会立即成为 Master，而是需要等待一段时间（通常为 Skew_Time，计算公式为：((256 - \text{Priority}) / 256)秒），以确认没有更高优先级的设备存在。
3. 优先级相同情况处理：如果两台设备的优先级相同，那么就会比较它们接口的实际 IP 地址大小。IP 地址较大的设备将成为 Master 设备。例如，在一个 VRRP 组中有两台路由器 R1 和 R2，它们的优先级都设置为 100，R1 的接口 IP 地址为 192.168.1.1，R2 的接口 IP 地址为 192.168.1.2，那么 R2 将因为 IP 地址较大而成为 Master 设备。
4. 确定 Master 设备：在等待期结束后，如果设备没有收到更高优先级的通告报文，那么它就会宣告自己为 Master 设备。Master 设备开始定期（默认每秒 1 次）发送 VRRP 通告报文，以告知 Backup 设备自己的存活状态和工作情况。

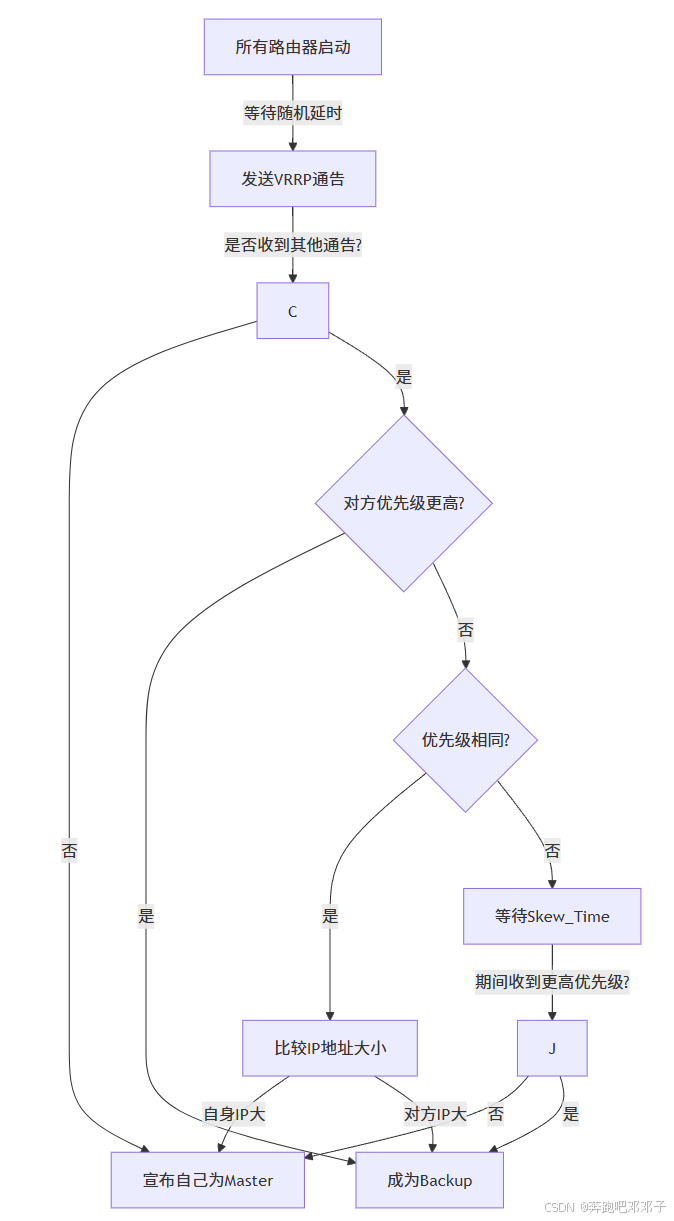

选举流程的流程图如下：

3.2 心跳检测

在 VRRP 组中，Master 设备和 Backup 设备之间通过心跳检测机制来保持通信，确保 Backup 设备能够及时感知 Master 设备的状态。

1. Master 设备发送通告报文：Master 设备会周期性地向组播地址 224.0.0.18 发送 VRRP 通告报文，默认的发送间隔时间为 1 秒。这些通告报文就像是 Master 设备的 “心跳信号”，Backup 设备通过接收这些报文来判断 Master 设备是否正常工作。报文中包含了 Master 设备的优先级、VRID、状态等重要信息。
2. Backup 设备接收并处理通告报文：Backup 设备时刻监听着组播地址 224.0.0.18，一旦接收到 Master 设备发送的 VRRP 通告报文，Backup 设备会对报文进行解析，检查报文中的优先级、VRID 等信息是否正确。如果接收到的报文信息无误，Backup 设备会重置自己的 Master_Down_Interval 定时器。这个定时器的作用是在一定时间内如果没有收到 Master 设备的通告报文，就认为 Master 设备出现故障。Master_Down_Interval 定时器的取值为：(3×\text{Advertisement_Interval} + \text{Skew_time})，单位为秒。其中，Advertisement_Interval 是 Master 设备发送通告报文的间隔时间，默认 1 秒；Skew_time 是偏移时间，计算公式为((256 - \text{Backup Priority}) / 256) 。
3. 心跳检测异常处理：如果 Backup 设备在 Master_Down_Interval 定时器超时后仍未收到 Master 设备发送的 VRRP 通告报文，Backup 设备就会认为 Master 设备已经无法正常工作。此时，Backup 设备会触发主备切换流程，自己尝试成为新的 Master 设备，以确保网络的正常运行。例如，在一个 VRRP 组中，Backup 设备的 Master_Down_Interval 定时器设置为 3.6 秒（默认情况下），如果在 3.6 秒内没有收到 Master 设备的通告报文，Backup 设备就会启动主备切换过程。

3.3 主备切换

主备切换是 VRRP 协议实现网络冗余的关键环节，它确保在 Master 设备出现故障时，Backup 设备能够迅速接管工作，保证网络通信的连续性。

1. 主备切换条件：
   • Master 设备故障：当 Master 设备由于硬件故障、软件故障、链路故障等原因无法正常工作，导致不能发送 VRRP 通告报文时，Backup 设备在 Master_Down_Interval 定时器超时后，会认为 Master 设备出现故障，从而触发主备切换。
   • 优先级变更：如果网络管理员手动调整了 VRRP 组中设备的优先级，使得 Backup 设备的优先级高于当前 Master 设备的优先级，并且 Backup 设备配置为抢占模式，那么 Backup 设备会发起选举，尝试成为新的 Master 设备。
2. 主备切换过程：
   • 选举新的 Master 设备：当触发主备切换条件时，Backup 设备会根据优先级进行选举。优先级最高的 Backup 设备将成为新的 Master 设备。如果有多台 Backup 设备的优先级相同，则比较它们的 IP 地址，IP 地址较大的设备成为新的 Master 设备。
   • 新 Master 设备接管工作：新的 Master 设备会立即接管虚拟 IP 地址的所有权，并开始处理发送到虚拟 IP 地址的数据包。同时，新的 Master 设备会向网络中发送免费 ARP 报文，以更新与它连接的主机或设备中的 MAC 表项，确保数据包能够正确地转发到新的 Master 设备。
   • 原 Master 设备恢复处理：如果原 Master 设备故障恢复，它会重新加入 VRRP 组。如果原 Master 设备的优先级高于当前 Master 设备的优先级，并且配置为抢占模式，那么原 Master 设备会在一定时间后重新抢占 Master 角色；如果原 Master 设备的优先级低于当前 Master 设备的优先级，或者配置为非抢占模式，那么原 Master 设备将成为 Backup 设备。
3. 切换过程对用户的透明性：VRRP 的主备切换过程对于用户来说是几乎透明的。在切换过程中，用户设备发送的数据包会自动被转发到新的 Master 设备上，用户几乎不会察觉到网络的中断。这是因为 VRRP 通过虚拟 IP 地址和虚拟 MAC 地址的机制，使得用户设备只需要与虚拟路由器进行通信，而无需关心实际的物理路由器。当 Master 设备发生切换时，新的 Master 设备会立即接管虚拟 IP 地址和虚拟 MAC 地址，保证了数据包的正常转发。例如，在一个企业网络中，员工正在使用电脑访问互联网，当 VRRP 组中的 Master 路由器出现故障并进行主备切换时，员工的电脑仍然可以正常访问互联网，几乎不会感觉到网络的波动。

状态转换图展示设备状态变化如下：

四、VRRP 配置实战演练

4.1 华为设备配置步骤（主备模式）

在华为设备上配置 VRRP 主备模式，主要涉及创建 VRRP 组、设置虚拟 IP 和优先级等关键步骤。以下是详细的配置步骤及命令示例：

1. 进入系统视图：使用命令system-view进入设备的系统视图，这是进行后续配置的基础。在这个视图下，可以对设备的各种全局参数进行设置。
2. 进入接口视图：通过命令interface [interface-type] [interface-number]进入需要配置 VRRP 的接口视图，例如interface GigabitEthernet 0/0/1，这里的GigabitEthernet 0/0/1表示具体的接口类型和编号，根据实际情况进行替换。只有进入接口视图，才能针对该接口进行 VRRP 相关配置。
3. 创建 VRRP 组并设置虚拟 IP：执行命令vrrp vrid [virtual-router-id] virtual-ip [virtual-address]创建 VRRP 组并设置虚拟 IP 地址。其中，[virtual-router-id]是 VRRP 组的 ID，取值范围是 1 - 255，用于标识不同的 VRRP 组；[virtual-address]是虚拟 IP 地址，这个地址将作为网络中主机的默认网关。例如vrrp vrid 1 virtual - ip 192.168.1.254，表示创建 ID 为 1 的 VRRP 组，并设置虚拟 IP 为 192.168.1.254。
4. 设置优先级：使用命令vrrp vrid [virtual-router-id] priority [priority-value]设置设备在 VRRP 组中的优先级。[priority-value]取值范围是 0 - 255，默认值为 100，数值越大优先级越高。如vrrp vrid 1 priority 120，表示将当前设备在 VRRP 组 1 中的优先级设置为 120，使其更有可能成为 Master 设备。
5. 开启抢占模式（可选）：默认情况下，华为设备的 VRRP 是开启抢占模式的。如果需要明确配置或关闭抢占模式，可以使用命令vrrp vrid [virtual - router - id] preempt - mode [enable|disable]。enable表示开启抢占模式，当优先级更高的设备恢复正常后，会自动抢占 Master 角色；disable表示关闭抢占模式，即使有优先级更高的设备加入，当前 Master 设备也不会被替换，除非它出现故障。

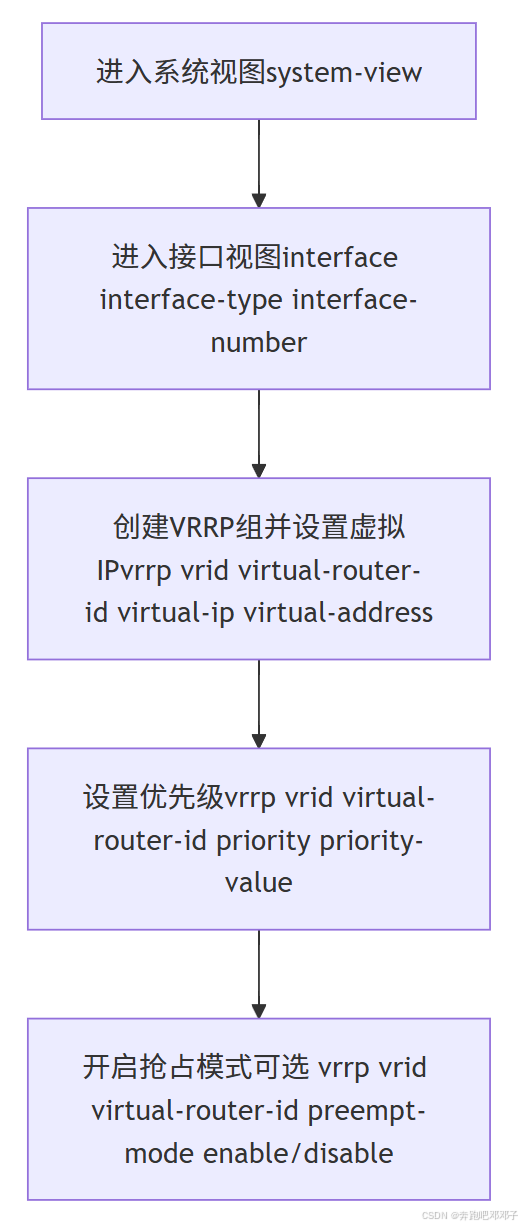

配置步骤的流程图如下：

4.2 配置示例

假设我们有一个简单的网络拓扑，由两台华为路由器 R1 和 R2 组成 VRRP 组，为 192.168.1.0/24 网段的主机提供网关冗余服务。以下是 R1（主设备）和 R2（备设备）的完整配置示例及各配置项的作用说明：

• R1（主设备）配置：

system-view
sysname R1
interface GigabitEthernet 0/0/1ip address 192.168.1.1 255.255.255.0vrrp vrid 1 virtual-ip 192.168.1.254vrrp vrid 1 priority 120vrrp vrid 1 preempt-mode enable

• system-view：进入系统视图，为后续配置做准备。
• sysname R1：将设备名称设置为 R1，方便识别和管理。
• interface GigabitEthernet 0/0/1：进入接口 GigabitEthernet 0/0/1 视图，该接口连接 192.168.1.0/24 网段。
• ip address 192.168.1.1 255.255.255.0：为接口配置 IP 地址 192.168.1.1，子网掩码 255.255.255.0。
• vrrp vrid 1 virtual-ip 192.168.1.254：创建 VRRP 组 1，并设置虚拟 IP 地址为 192.168.1.254，此地址将作为该网段主机的默认网关。
• vrrp vrid 1 priority 120：设置 R1 在 VRRP 组 1 中的优先级为 120，高于默认优先级 100，使其在选举中更易成为 Master 设备。
• vrrp vrid 1 preempt-mode enable：开启抢占模式，当 R1 恢复正常后，如果其优先级高于当前 Master 设备，会自动抢占 Master 角色。
• R2（备设备）配置：

system-view
sysname R2
interface GigabitEthernet 0/0/1ip address 192.168.1.2 255.255.255.0vrrp vrid 1 virtual-ip 192.168.1.254vrrp vrid 1 priority 100vrrp vrid 1 preempt-mode enable

• 前几条命令与 R1 类似，进入系统视图、设置设备名称、进入接口视图并配置接口 IP 地址。
• vrrp vrid 1 virtual-ip 192.168.1.254：与 R1 配置相同的 VRRP 组 1 和虚拟 IP 地址，确保在同一个 VRRP 组中。
• vrrp vrid 1 priority 100：设置 R2 在 VRRP 组 1 中的优先级为默认值 100，低于 R1 的优先级，正常情况下作为 Backup 设备。
• vrrp vrid 1 preempt-mode enable：同样开启抢占模式，以便在 R1 故障时，若 R2 成为 Master，当 R1 恢复后，R2 能根据优先级判断是否继续作为 Master。

4.3 验证配置

配置完成后，需要验证 VRRP 是否正常工作。在华为设备上，可以使用display vrrp命令查看 VRRP 的运行状态，该命令会显示 VRRP 备份组的详细信息，包括 VRID、状态、虚拟 IP、优先级等。以下是使用该命令验证配置是否成功的方法：

1. 在主设备 R1 上执行display vrrp命令：

<R1>display vrrp
GigabitEthernet0/0/1 | Virtual Router 1
State : Master
Virtual IP : 192.168.1.254
Master IP : 192.168.1.1
PriorityRun : 120
PriorityConfig : 120
MasterPriority : 120
Preempt : Yes
Delay Time : 0 s

• State : Master：表明 R1 在 VRRP 组 1 中处于 Master 状态，这与我们的配置预期相符，说明 R1 成功成为主设备，负责处理发送到虚拟 IP 地址的数据包。
• Virtual IP : 192.168.1.254：显示的虚拟 IP 地址与我们配置的一致，这是网络中主机使用的默认网关。
• Master IP : 192.168.1.1：指出 Master 设备的实际 IP 地址，即 R1 的接口 IP 地址。
• PriorityRun : 120和PriorityConfig : 120：分别表示当前运行的优先级和配置的优先级，都为 120，确认了优先级设置正确。
• Preempt : Yes：表示抢占模式已开启，符合我们的配置。

在备设备 R2 上执行display vrrp命令：

<R2>display vrrp
GigabitEthernet0/0/1 | Virtual Router 1
State : Backup
Virtual IP : 192.168.1.254
Master IP : 192.168.1.1
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 120
Preempt : Yes
Delay Time : 0 s

• State : Backup：说明 R2 在 VRRP 组 1 中处于 Backup 状态，作为备份设备随时准备接管工作，这是正常的状态。
• 其他信息如虚拟 IP、Master IP、优先级等也与预期一致，进一步验证了配置的正确性。

通过以上对主备设备的display vrrp命令输出的检查，可以全面验证 VRRP 配置是否成功，确保网络的冗余备份功能正常运行。

五、VRRP 配置常见问题及排查

5.1 Master 设备频繁切换

在 VRRP 的实际应用中，Master 设备频繁切换是一个常见且棘手的问题，它会导致网络的不稳定，影响用户的正常网络访问。以下是对这一问题的详细分析：

• 可能原因：
  • VRRP 组内优先级漂移：优先级是 VRRP 选举 Master 设备的关键因素。如果在 VRRP 组内，设备的优先级频繁变化，就会导致 Master 设备频繁切换。例如，当配置了 VRRP 监视接口，被监视接口的状态变化会导致设备优先级动态调整。若被监视接口不稳定，频繁出现 UP/DOWN 状态变化，就会使设备优先级不断改变，进而引发 Master 设备频繁切换。假设 R1 和 R2 组成 VRRP 组，R1 为主设备，R2 为备设备，R1 监视接口 GigabitEthernet 0/0/2，当该接口频繁故障恢复时，R1 的优先级会相应变化，导致 Master 角色在 R1 和 R2 之间来回切换。
  • 心跳丢失：Master 设备通过周期性发送 VRRP 通告报文（心跳报文）来告知 Backup 设备自己的存活状态。如果网络中存在故障，导致心跳报文无法正常传输，Backup 设备在一定时间内收不到心跳报文，就会认为 Master 设备出现故障，从而触发主备切换。然而，如果网络故障是间歇性的，心跳报文时而丢失时而恢复，就会导致主备设备频繁切换角色。比如网络中存在链路抖动、网络拥塞或者干扰等问题，都可能影响 VRRP 报文的正常传输。
  • 抢占延迟时间设置不合理：抢占延迟时间是指当 Backup 设备检测到 Master 设备故障或自身优先级高于当前 Master 设备时，不会立即抢占 Master 角色，而是等待一段时间后再进行抢占。如果这个延迟时间设置过短，当网络中出现短暂的干扰或 VRRP 报文传输延迟时，Backup 设备可能会误判 Master 设备故障，从而频繁进行抢占操作。
• 排查方法：
  • 检查 VRRP 优先级配置及监视接口状态：使用display vrrp命令查看 VRRP 组内各设备的优先级配置，确认是否存在不合理的优先级设置或优先级频繁变化的情况。同时，检查被监视接口的状态，使用display interface命令查看接口的工作状态，是否存在频繁的 UP/DOWN 变化。若发现接口问题，及时检查物理链路连接、接口硬件是否故障等。
  • 分析 VRRP 报文传输情况：利用抓包工具（如 Wireshark）在网络中抓取 VRRP 报文，分析报文的发送和接收情况。查看是否存在报文丢失、重复或错误的情况。如果发现 VRRP 报文被防火墙或访问控制列表（ACL）拦截，需要检查防火墙策略或 ACL 配置，确保 VRRP 报文能够正常传输。例如，检查防火墙规则中是否允许 VRRP 协议号（112）的报文通过。
  • 调整抢占延迟时间：如果抢占延迟时间设置为 0（默认某些设备可能为 0），建议适当增加抢占延迟时间，例如设置为 5 - 10 秒，以避免因短暂的网络波动导致的误切换。在华为设备上，可以使用vrrp vrid [virtual - router - id] preempt timer delay [delay - value]命令来设置抢占延迟时间。

5.2 主备切换不生效

主备切换不生效是 VRRP 配置中另一个需要重点关注的问题，它会使网络在主设备出现故障时无法及时切换到备份设备，从而导致网络中断。下面对其进行深入探讨：

• 可能原因：
  • Backup 设备无法接收 VRRP 报文：这可能是由于网络链路故障、VLAN 配置错误、接口故障或者安全策略限制等原因导致的。例如，物理链路断开、网线松动或者光纤损坏，会直接中断 VRRP 报文的传输；VLAN 配置错误，如 Backup 设备的接口未正确划分到与 VRRP 组相同的 VLAN 中，或者 VLAN 间路由配置错误，会使 VRRP 报文无法到达 Backup 设备；接口故障，如接口硬件损坏、接口被关闭等，也会导致无法接收 VRRP 报文；此外，防火墙或 ACL 规则如果阻止了 VRRP 协议报文的传输，同样会使 Backup 设备无法接收到 Master 设备发送的 VRRP 报文。
  • VRRP 组状态异常：VRRP 组状态异常可能是由于配置错误、设备故障或者 VRRP 协议本身的问题引起的。比如，主备设备的 VRRP 配置不一致，包括虚拟 IP 地址、VRID、优先级、认证方式等配置项不匹配，会导致 VRRP 组状态异常，从而无法正常进行主备切换；设备故障，如路由器的 VRRP 进程出现异常、内存故障等，也可能影响 VRRP 组的正常运行；另外，VRRP 协议在某些特殊情况下，如网络中存在大量广播风暴、协议版本不兼容等，也可能导致 VRRP 组状态异常。
  • 优先级配置错误：VRRP 的主备切换是基于优先级的，如果主备设备的优先级配置错误，比如两台设备的优先级相同，或者备份设备的优先级设置过低，即使主设备出现故障，备份设备也无法成为 Master 设备，导致主备切换不生效。例如，在一个 VRRP 组中，主设备 R1 和备设备 R2 的优先级都设置为 100，当 R1 故障时，由于 R2 的优先级没有优势，无法自动成为 Master 设备。
• 排查和解决问题的建议：
  • 检查网络链路和接口状态：使用display interface命令检查主备设备之间的链路连接和接口状态，确保接口处于 UP 状态，物理链路正常。如果发现接口故障，及时更换硬件或修复接口配置。对于 VLAN 配置，检查主备设备的接口是否正确划分到相同的 VLAN 中，并且 VLAN 间路由配置正确。可以通过在接口视图下使用display this命令查看 VLAN 配置信息。
  • 检查 VRRP 配置一致性：在主备设备上使用display vrrp命令，仔细检查 VRRP 组的各项配置是否一致，包括虚拟 IP 地址、VRID、优先级、认证方式等。如果发现配置不一致，及时修改错误配置，使主备设备的 VRRP 配置保持一致。例如，如果发现虚拟 IP 地址配置错误，在接口视图下使用vrrp vrid [virtual - router - id] virtual - ip [virtual - address]命令进行修改。
  • 检查安全策略：检查防火墙和 ACL 配置，确保 VRRP 协议报文（协议号 112）能够正常通过。如果发现安全策略阻止了 VRRP 报文传输，修改安全策略，允许 VRRP 报文通过。例如，在防火墙配置中添加允许 VRRP 协议通过的规则：rule permit ip protocol vrrp。
  • 检查设备状态和 VRRP 进程：查看设备的日志信息，检查是否有与 VRRP 相关的错误提示，判断设备是否存在故障。可以使用display logbuffer命令查看日志信息。如果怀疑 VRRP 进程出现异常，可以尝试重启 VRRP 进程，在华为设备上，可以使用reset vrrp [vrid [virtual - router - id]]命令重启 VRRP 进程。
  • 调整优先级配置：确认主备设备的优先级配置是否合理，主设备的优先级应高于备份设备。如果优先级配置错误，使用vrrp vrid [virtual - router - id] priority [priority - value]命令调整优先级。例如，将主设备的优先级设置为 120，备份设备的优先级设置为 100。

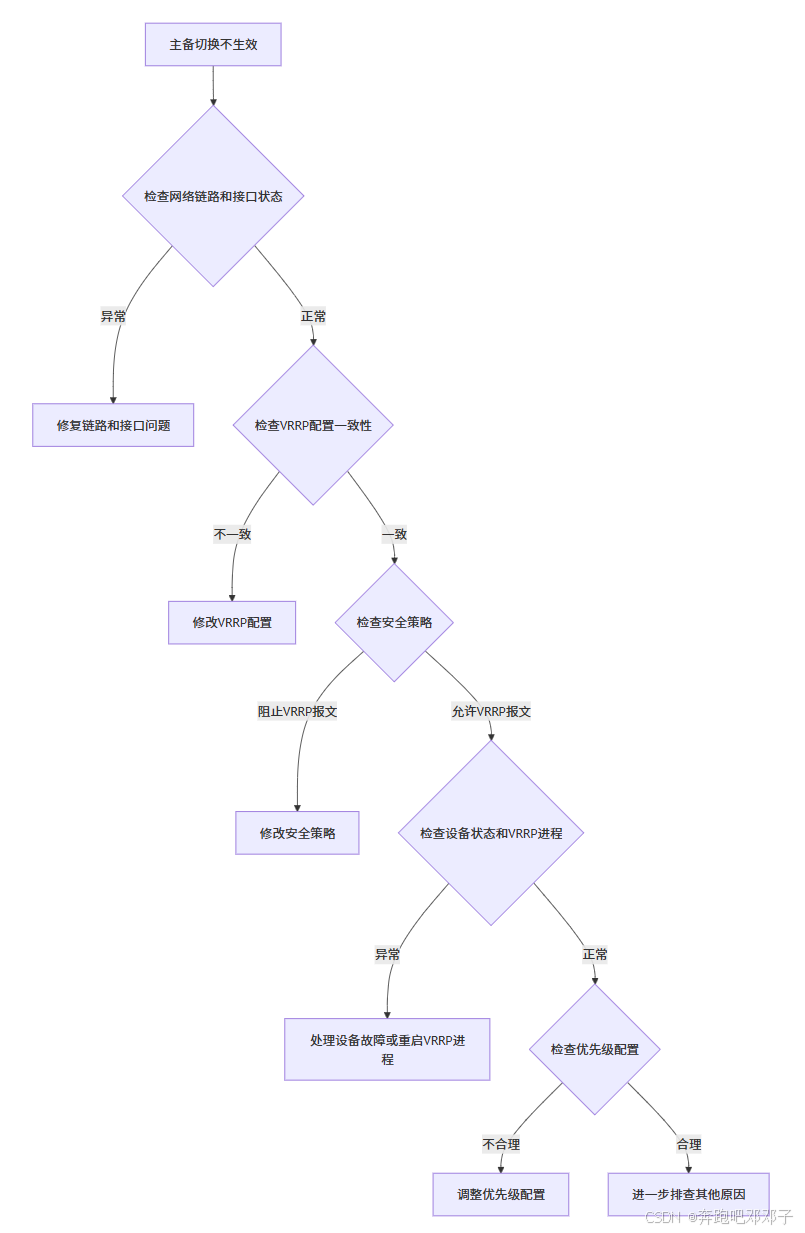

主备切换不生效的排查流程图如下：

通过对 VRRP 配置中常见问题的分析和排查方法的介绍，希望能帮助大家在实际网络部署和维护中，更好地解决 VRRP 相关问题，确保网络的稳定运行。

六、总结与展望

VRRP 作为软考中级网络工程师考试中的重要知识点，涵盖了丰富的概念、原理和实践应用。从基础概念上，我们深入了解了虚拟路由器、虚拟 IP、主设备、备设备以及优先级机制，这些概念是理解 VRRP 工作原理的基石。在工作原理方面，选举过程、心跳检测和主备切换机制共同保障了网络在面对主设备故障时能够快速切换，确保网络通信的连续性，这对于构建高可靠的网络至关重要。

通过华为设备的配置实战演练，我们掌握了在实际网络环境中部署 VRRP 的方法，包括创建 VRRP 组、设置虚拟 IP 和优先级以及开启抢占模式等关键步骤，并且学会了使用display vrrp命令验证配置是否成功。同时，我们也认识到在 VRRP 配置过程中可能出现的问题，如 Master 设备频繁切换和主备切换不生效等，并详细探讨了这些问题的原因和排查方法，这对于解决实际网络故障具有重要的指导意义。

在软考中，VRRP 不仅会在选择题中考察对其基本概念和原理的理解，还可能在案例分析题中要求考生根据实际网络场景进行配置和故障排查，分值占比不容忽视。对于想要通过软考中级网络工程师考试的考生来说，深入学习 VRRP 的知识并进行大量的实践练习是必不可少的。

展望未来，随着网络技术的不断发展，网络对可靠性和稳定性的要求将越来越高，VRRP 作为一种成熟的网络冗余技术，将在更多的网络场景中发挥重要作用。希望大家能够继续深入学习 VRRP 以及其他相关的网络技术，不断提升自己的专业技能，为未来在网络领域的发展打下坚实的基础。无论是为了应对考试，还是为了在实际工作中更好地构建和维护网络，对 VRRP 的深入理解和熟练掌握都将使你受益匪浅。
