ensp防火墙安全策略实验

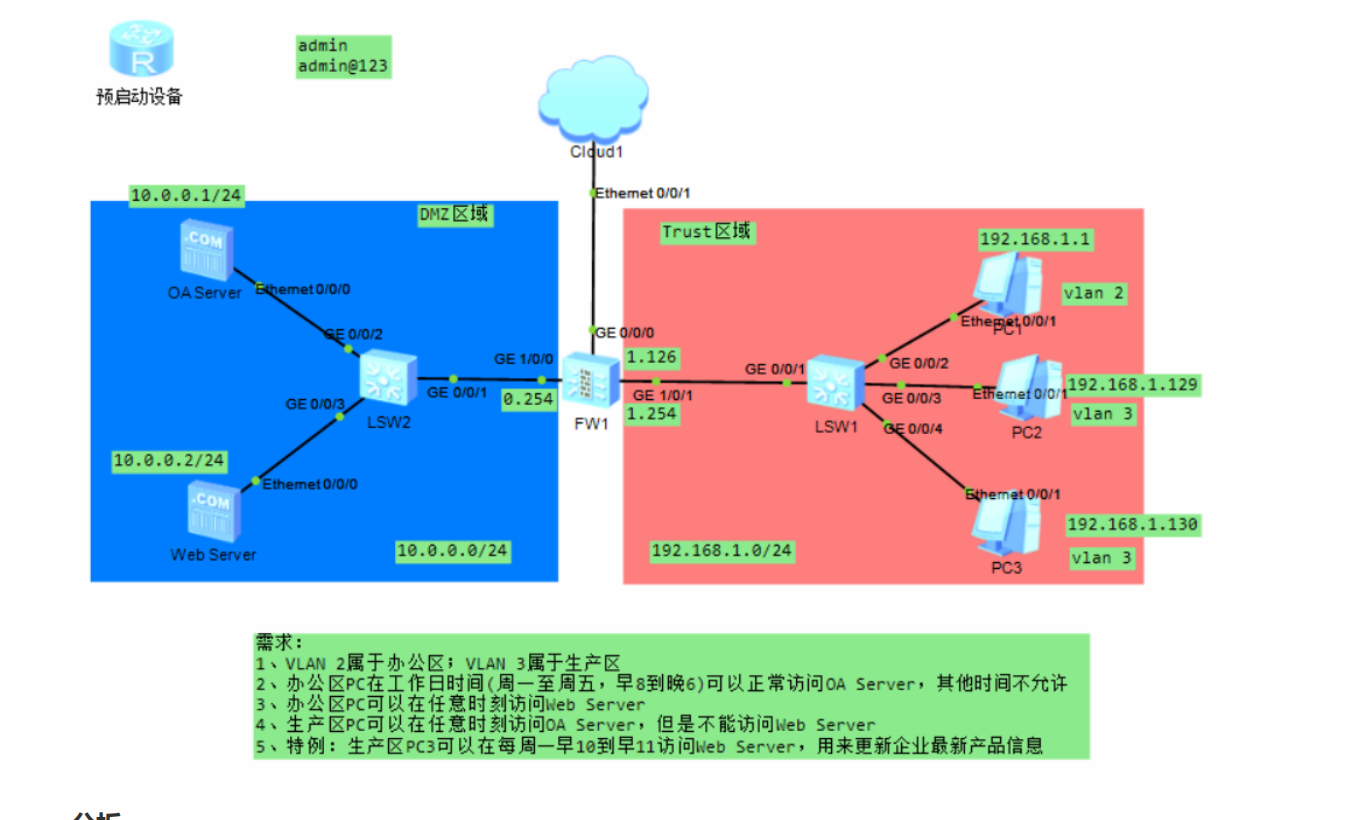

拓扑图

实验需求

1、VLAN 2属于办公区;VLAN 3属于生产区

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访OA Server，其他时间不允许

3、办公区PC可以在任意时刻访问Web server

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

5、特例:生产区PC3可以在每周一早10到早11访问WebServer，用来更新企业最新产品信息

先按拓扑图要求划分vlan和配置IP地址

LSW1:

[LSW1] vlan batch 2 3

[LSW1] interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2] port link-type access
[LSW1-GigabitEthernet0/0/2] port default vlan 2

[LSW1] interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3] port link-type access
[LSW1-GigabitEthernet0/0/3] port default vlan 3
[LSW1] interface GigabitEthernet 0/0/4
[LSW1-GigabitEthernet0/0/4] port link-type access
[LSW1-GigabitEthernet0/0/4] port default vlan 3
[LSW1] interface g0/0/1
[LSW1-GigabitEthernet0/0/1] port link-type trunk
[LSW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 3

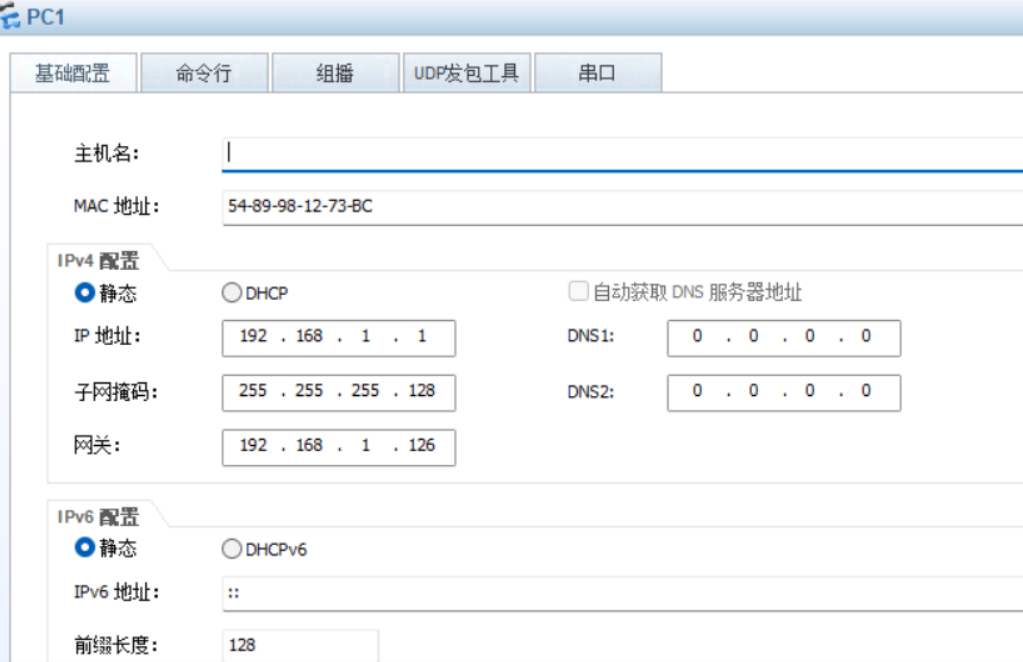

PC1:

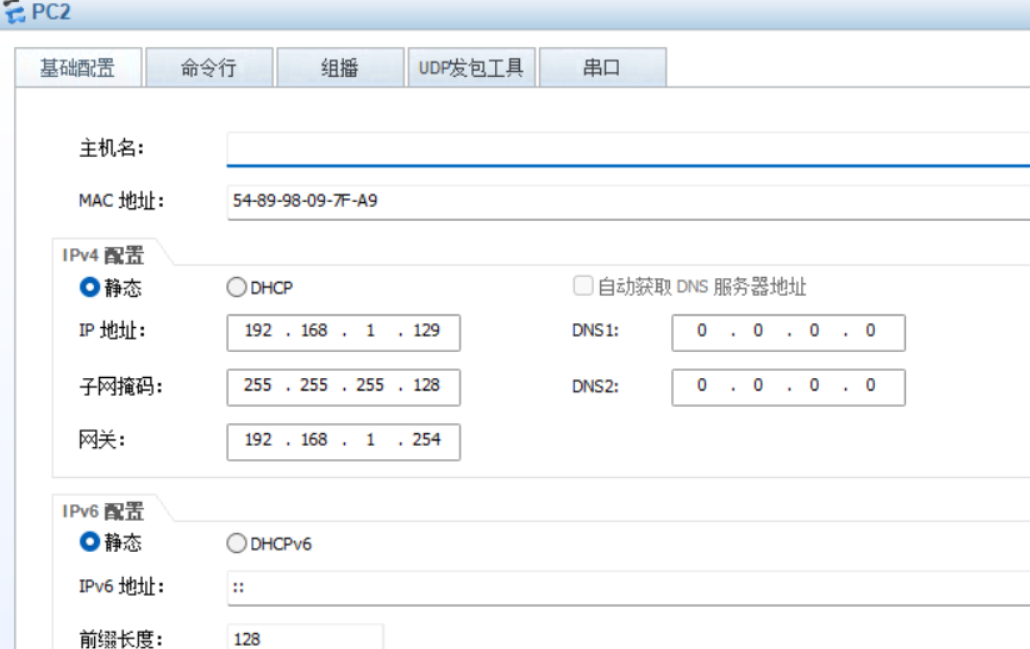

PC2:

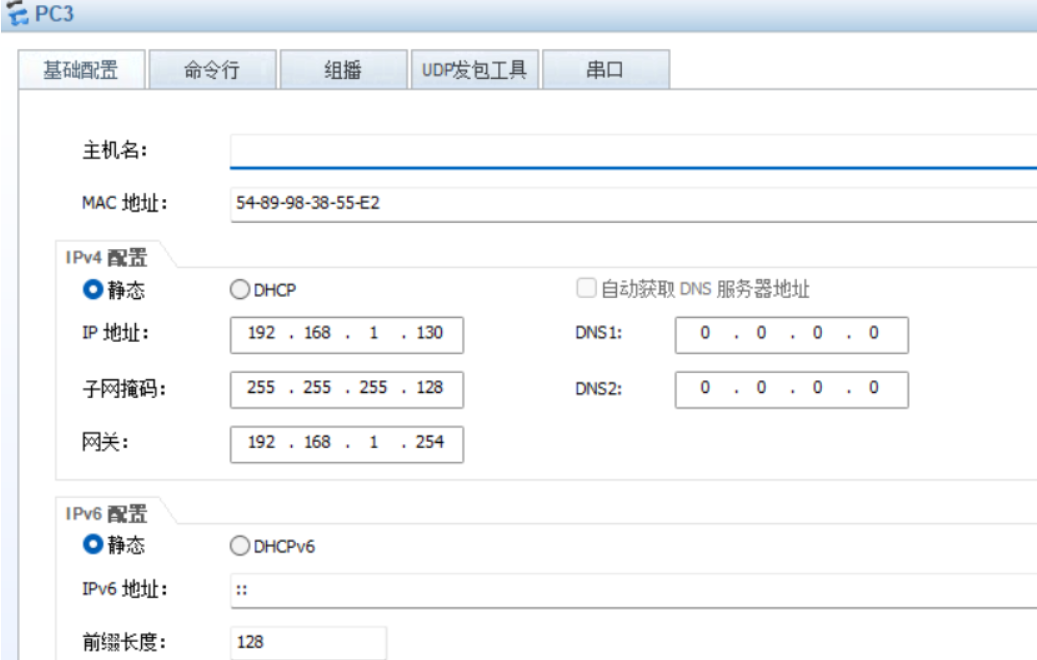

PC3:

OA_Sever:

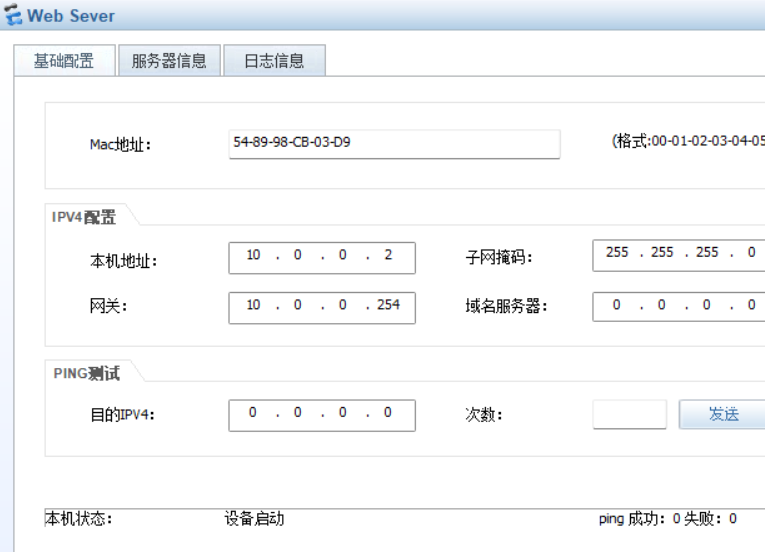

Web_Sever:

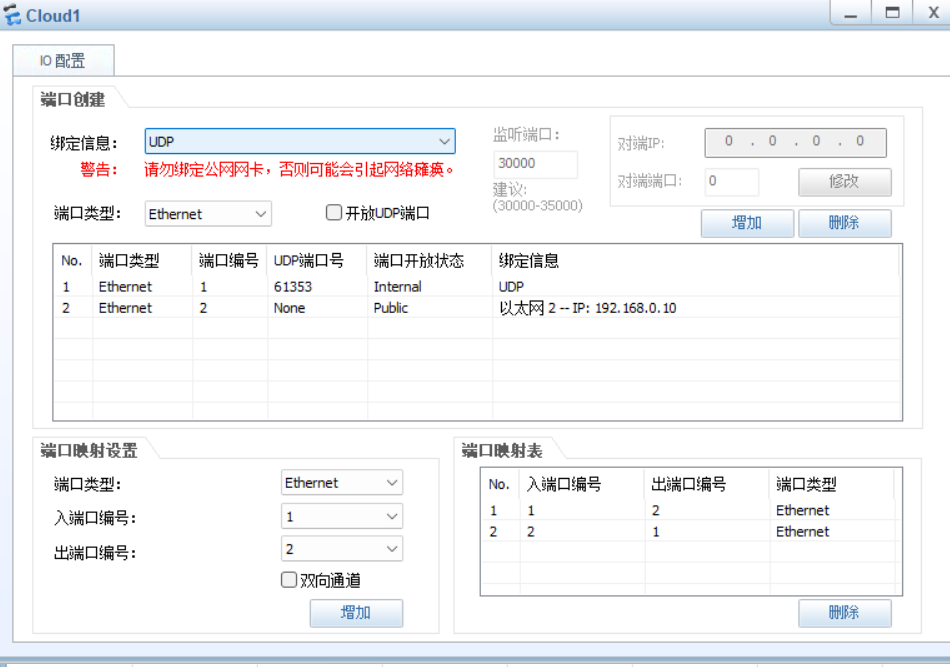

配置cloud

配置防火墙（默认账号admin 密码Admin@123）

[FW1]interface g0/0/0

[FW1]ip ad 192.168.0.11/24(配置与cloud选择的接口相同网段的ip地址）

[FW1-GigabitEthernet0/0/0]service-manage all permit

GE1/0/0接口为dmz区域，GE1/0/1的两个子接口为trust区域

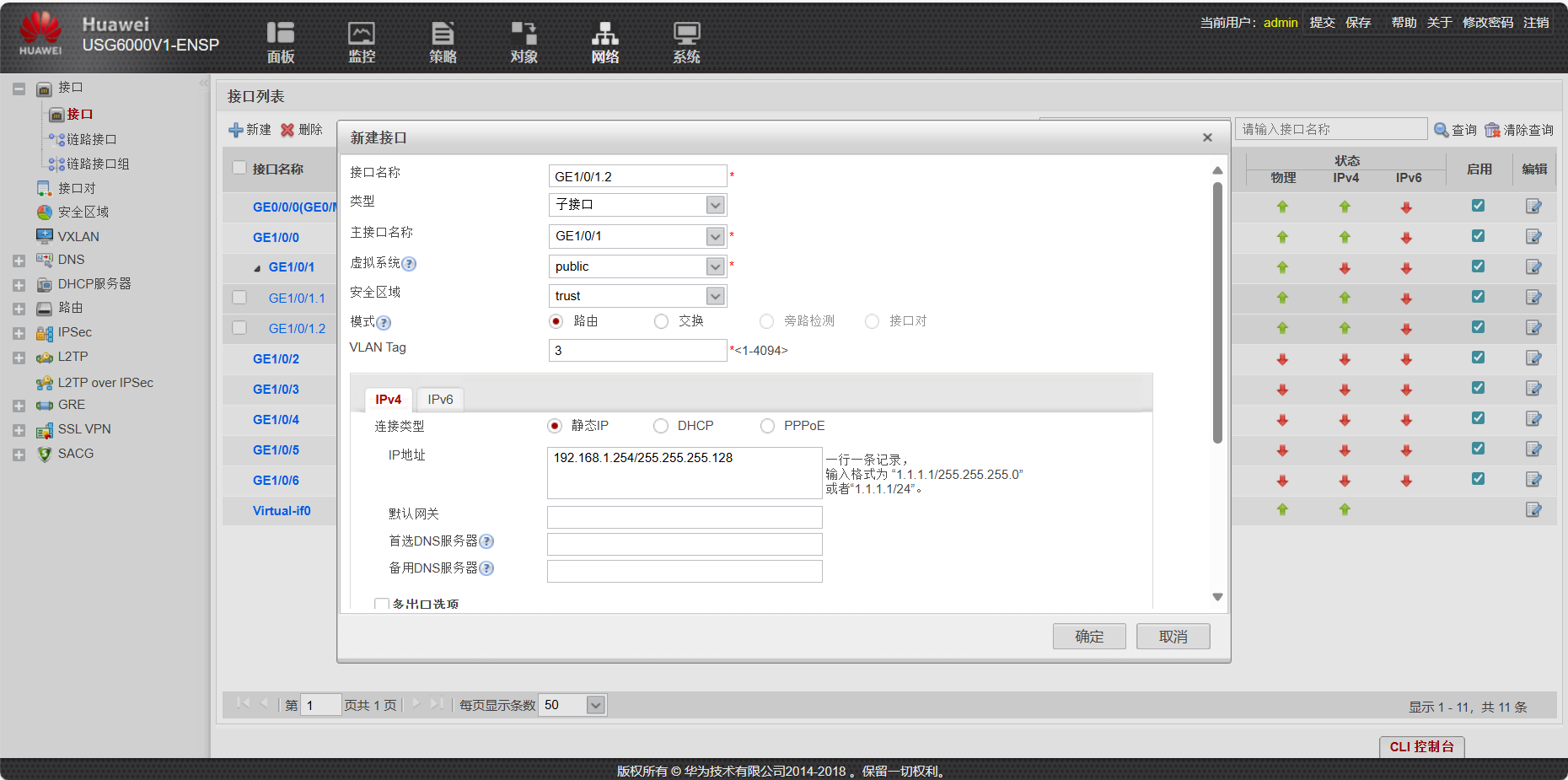

新建子接口GE1/0/1.1   GE1/0/1.2（trust区域）

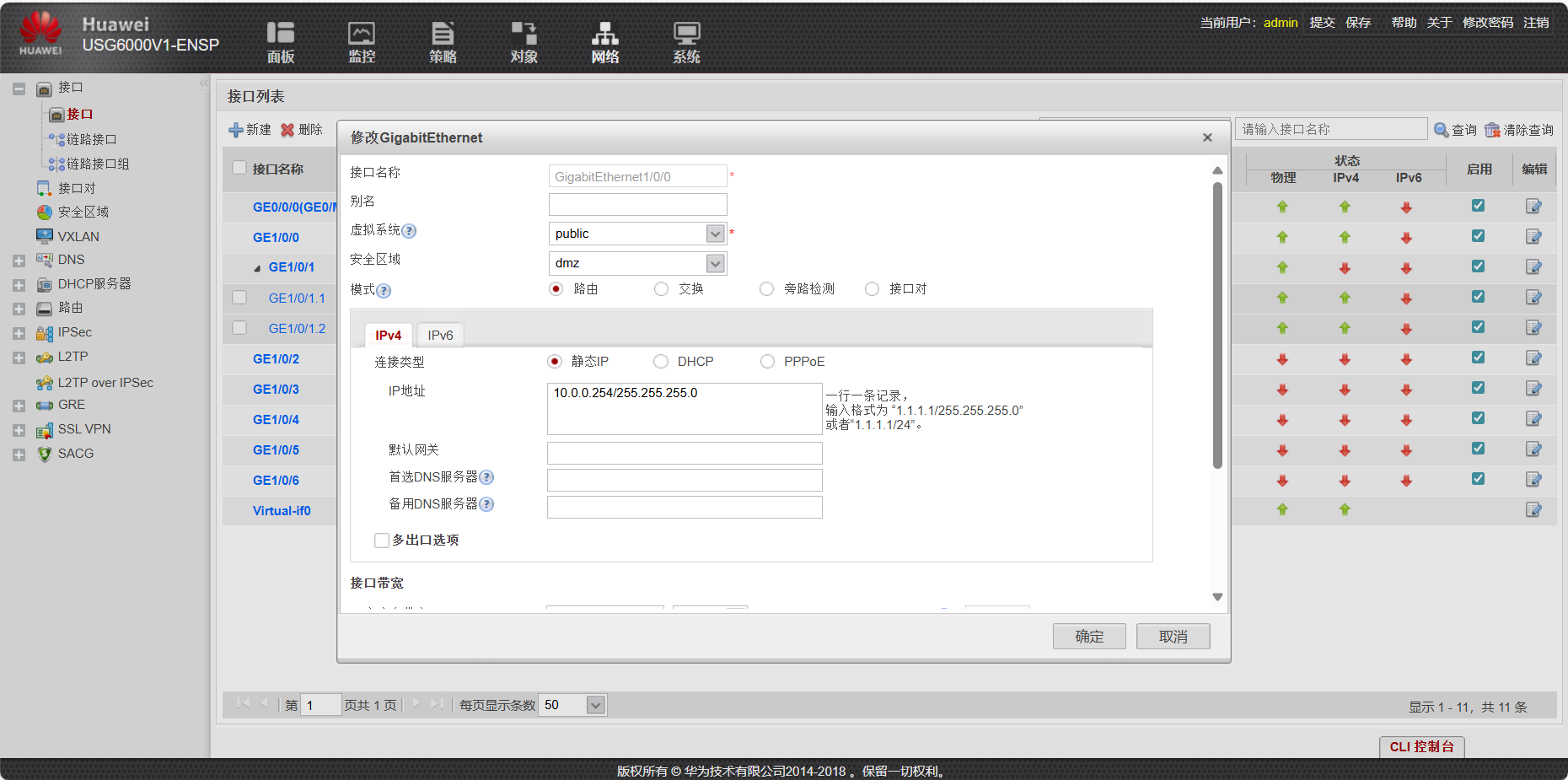

配置GE1/0/0接口为dmz区域

按要求建立安全策略

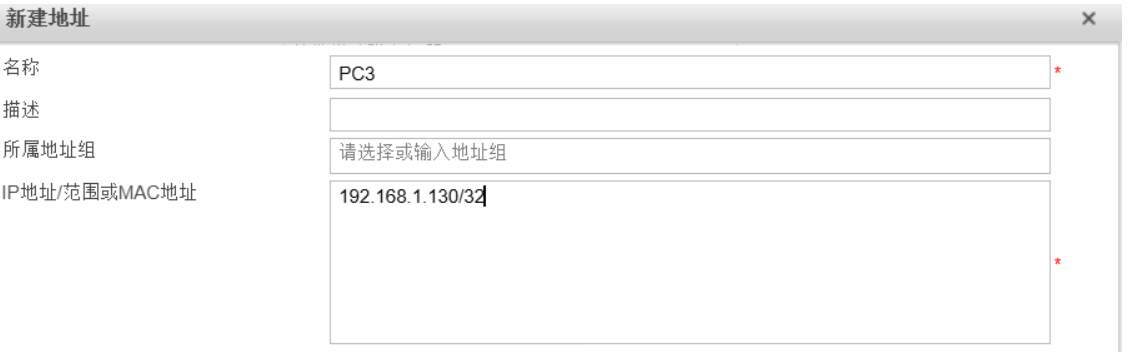

添加ip地址

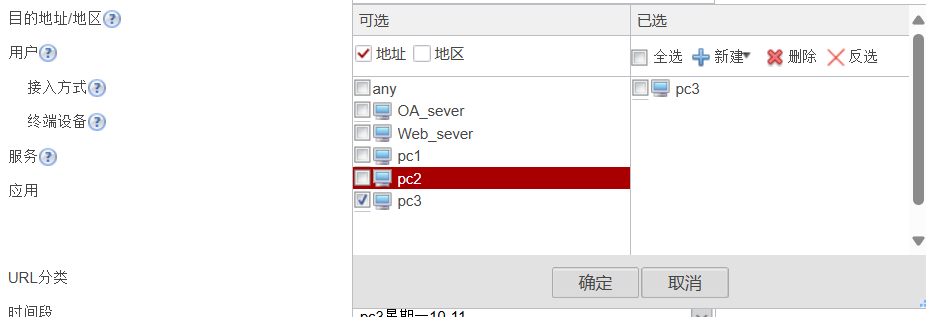

按照策略要求添加地址

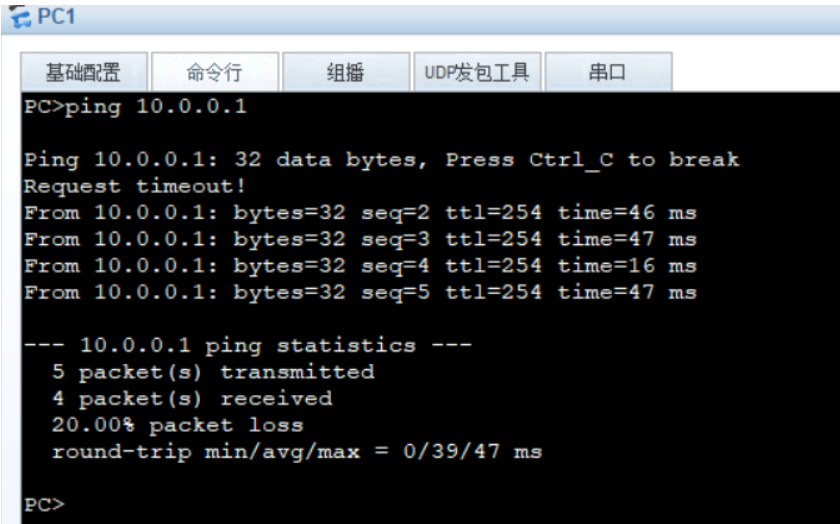

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访OA Server，其他时间不允许

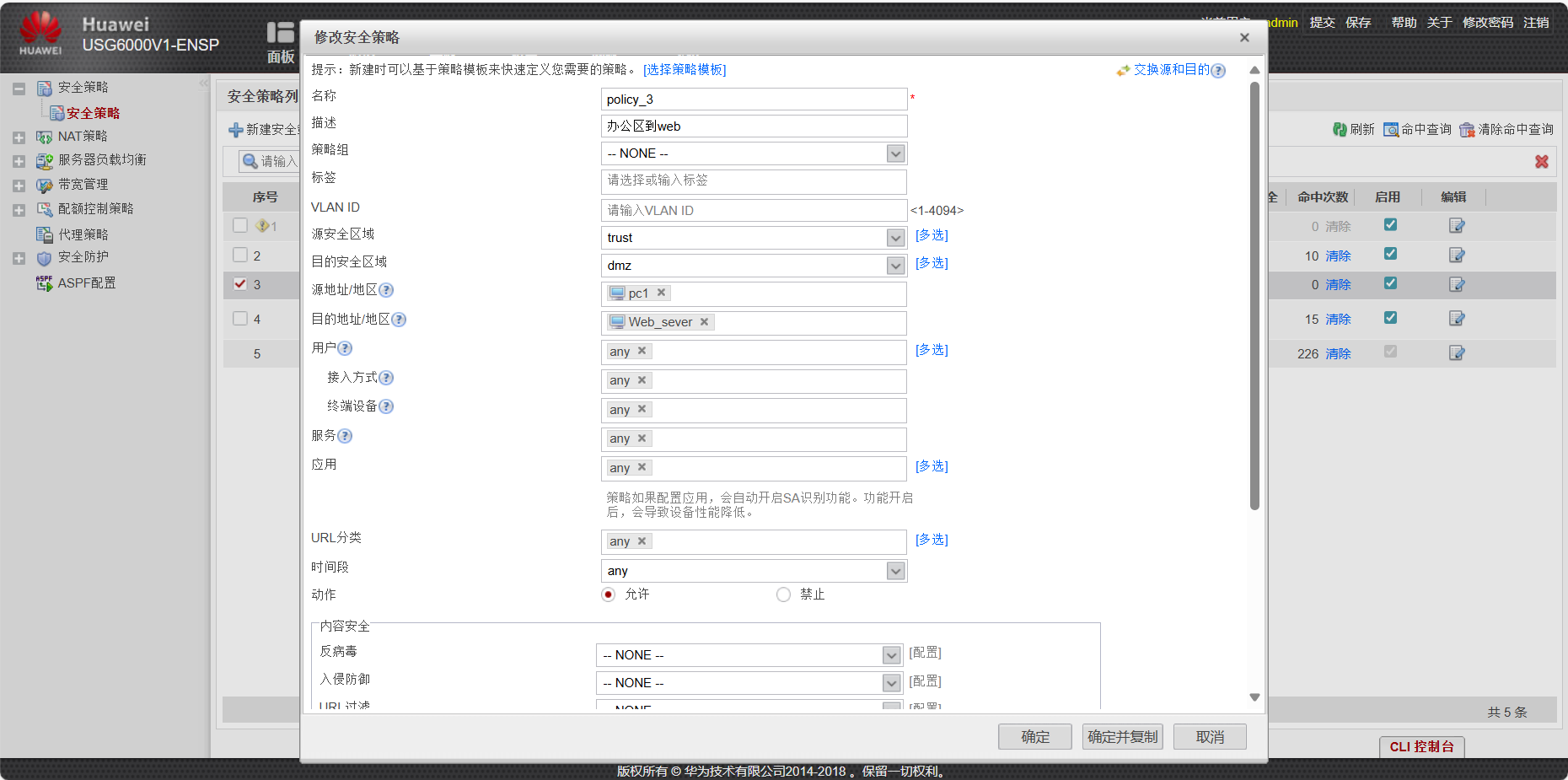

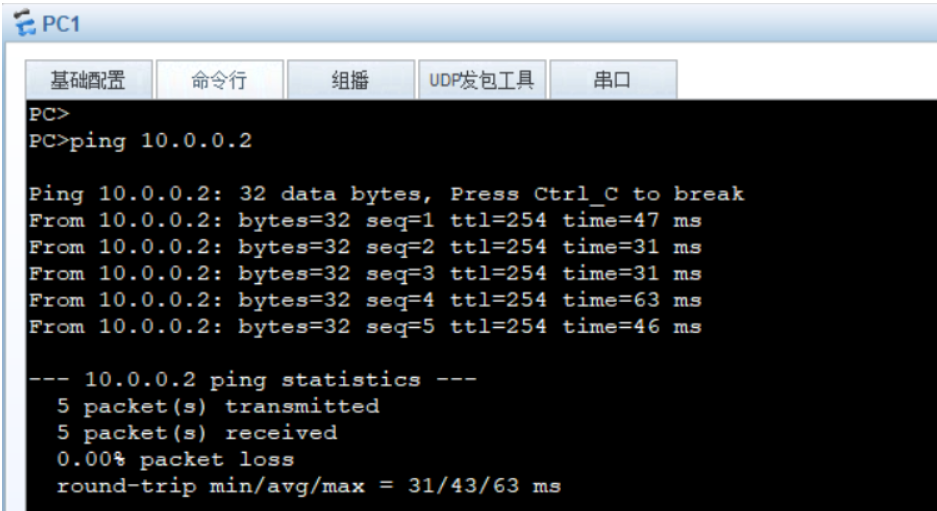

3、办公区PC可以在任意时刻访问Web server

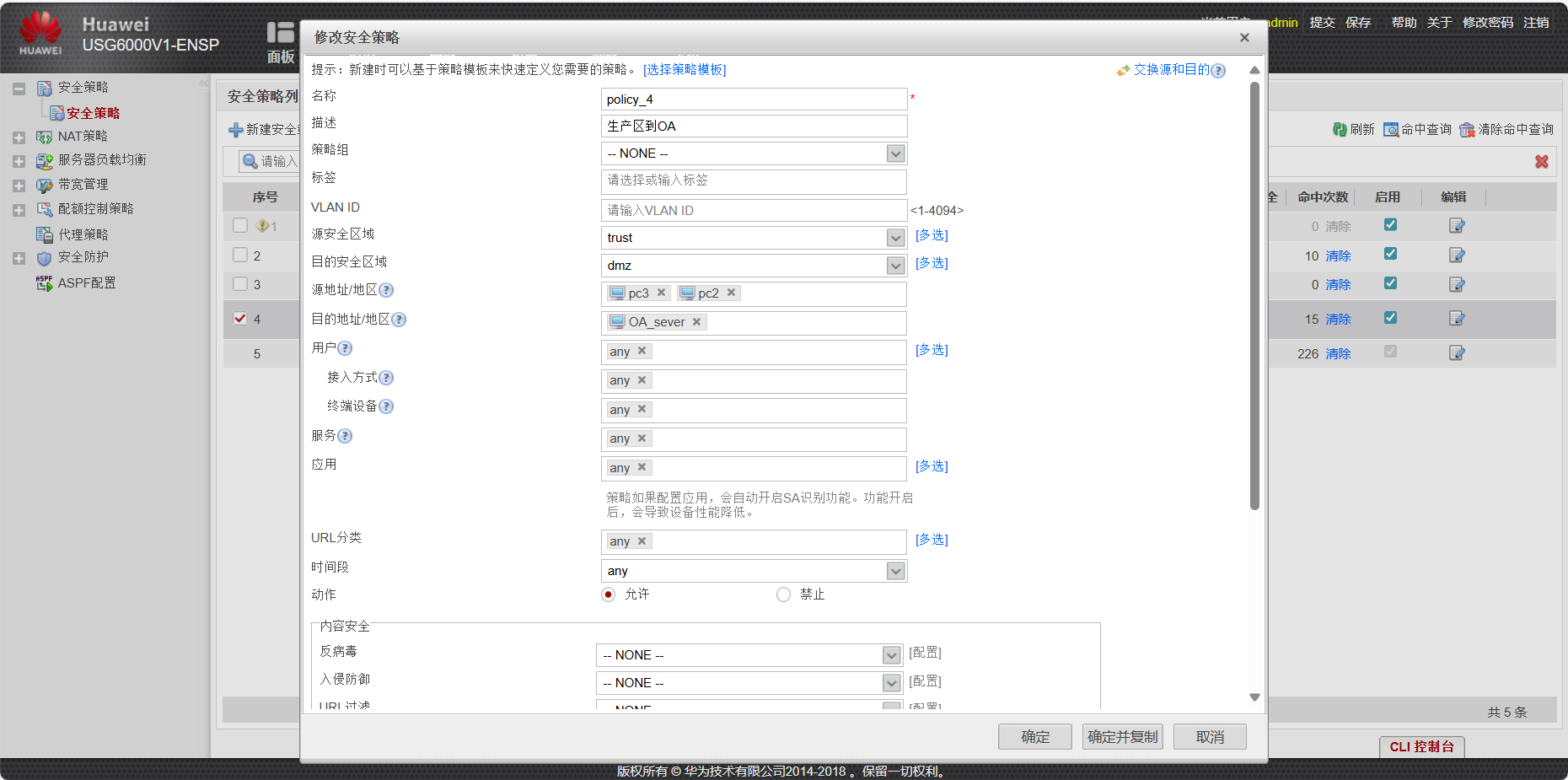

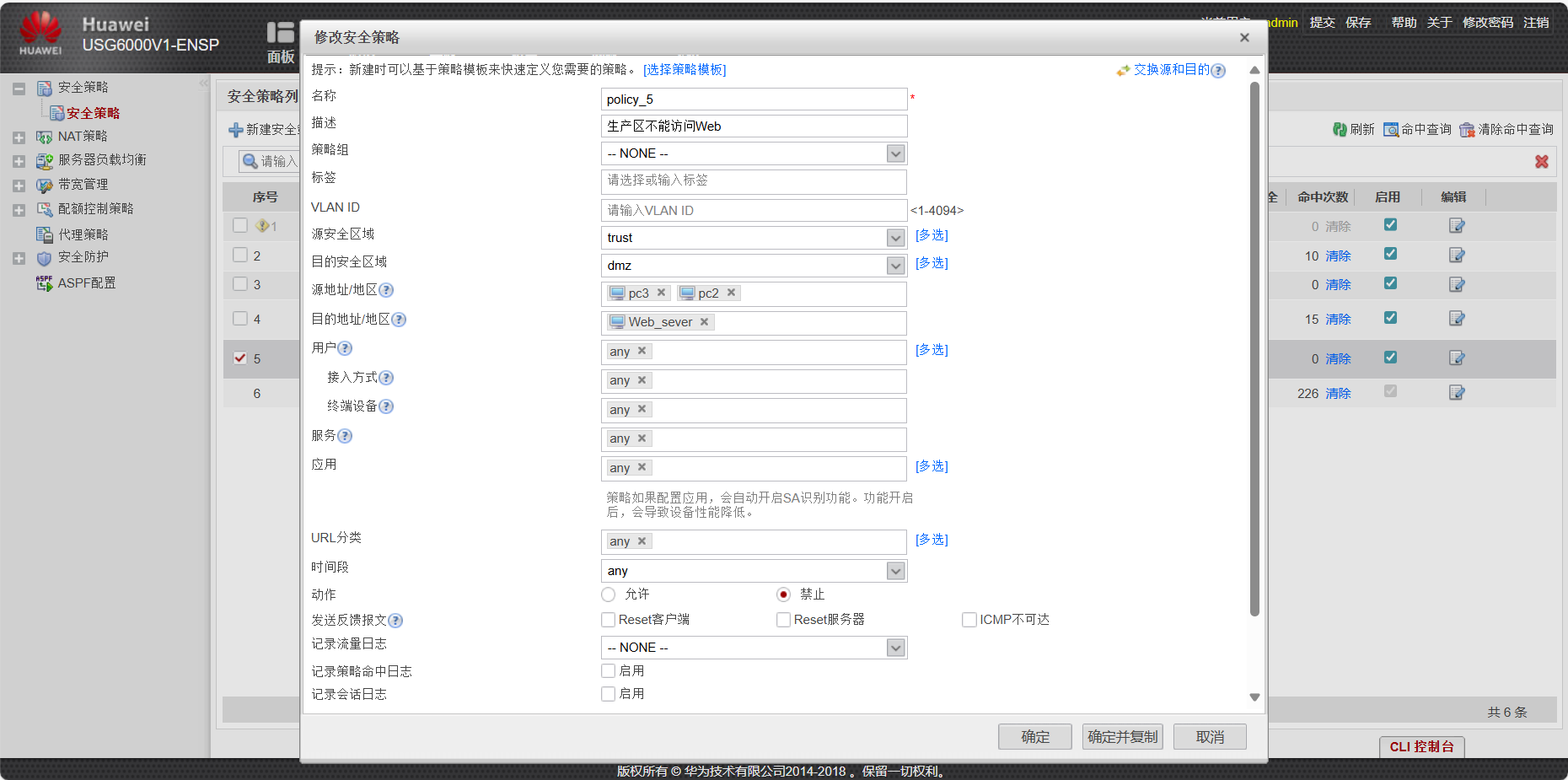

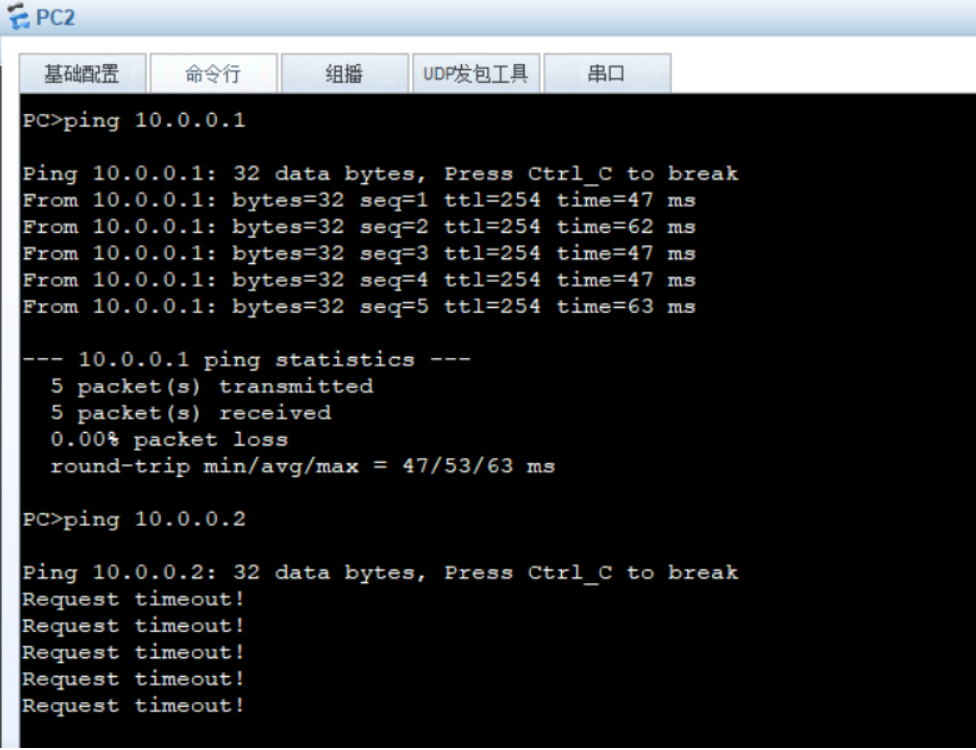

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

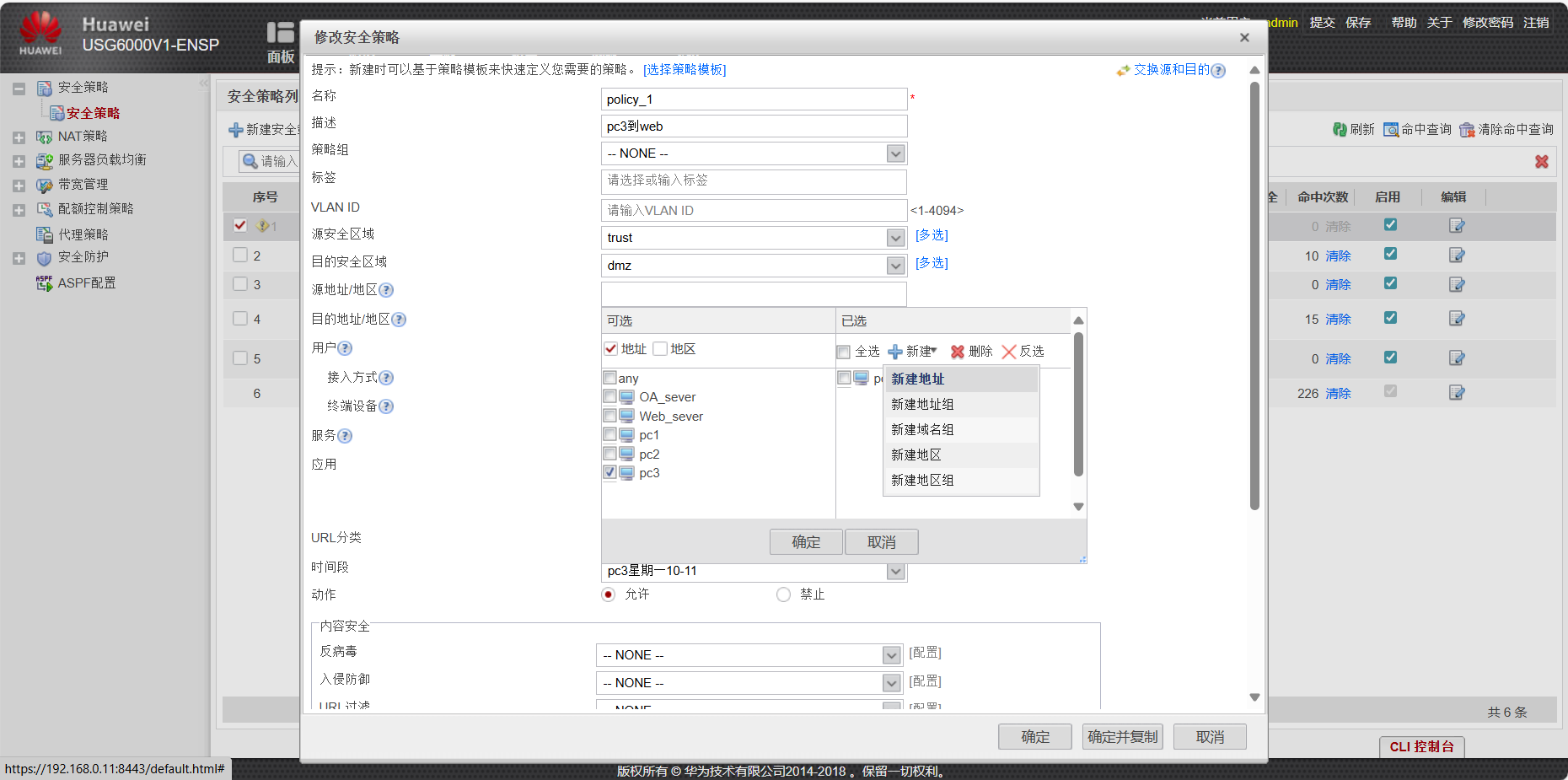

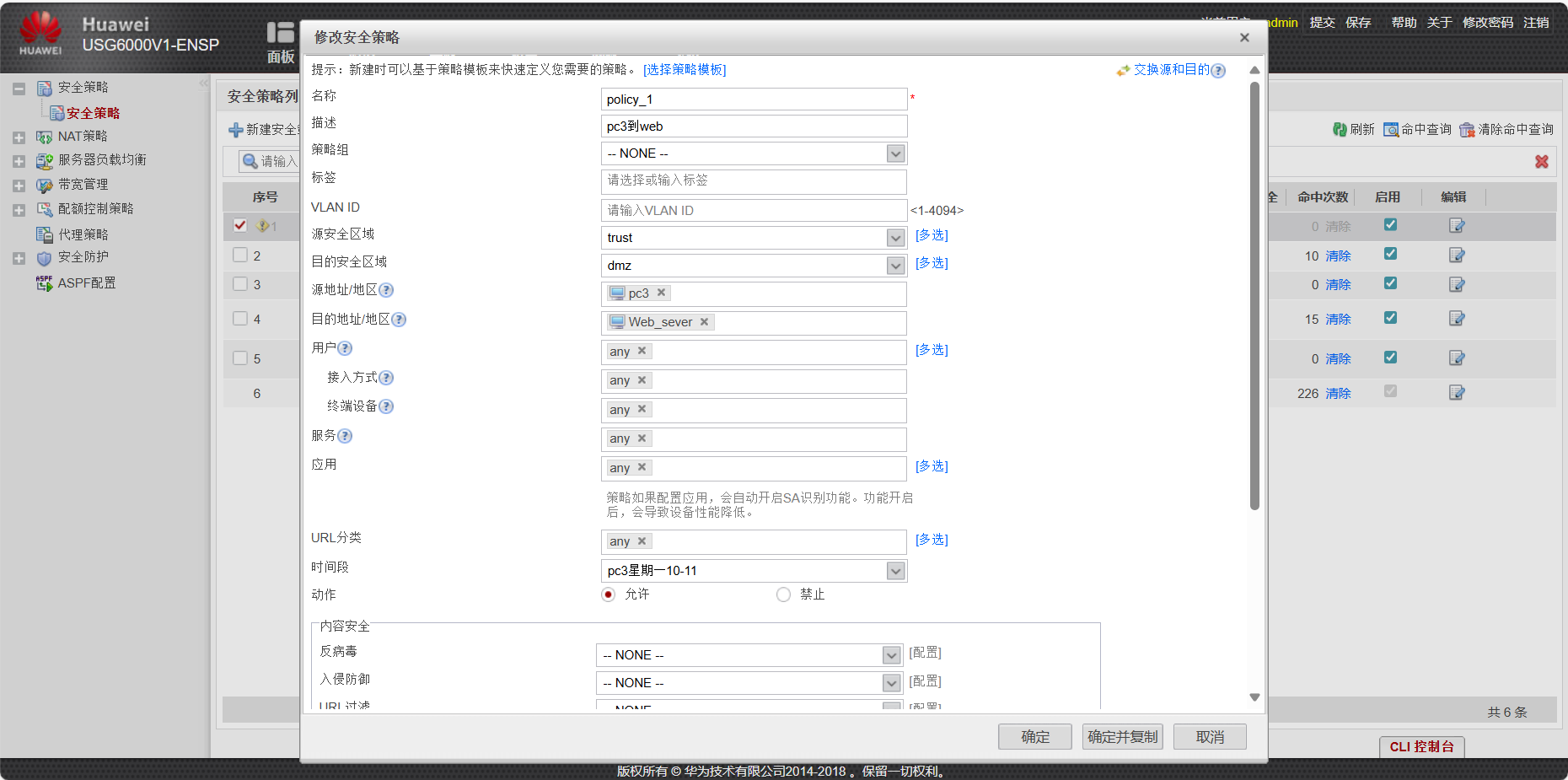

5、特例:生产区PC3可以在每周一早10到早11访问WebServer，用来更新企业最新产品信息

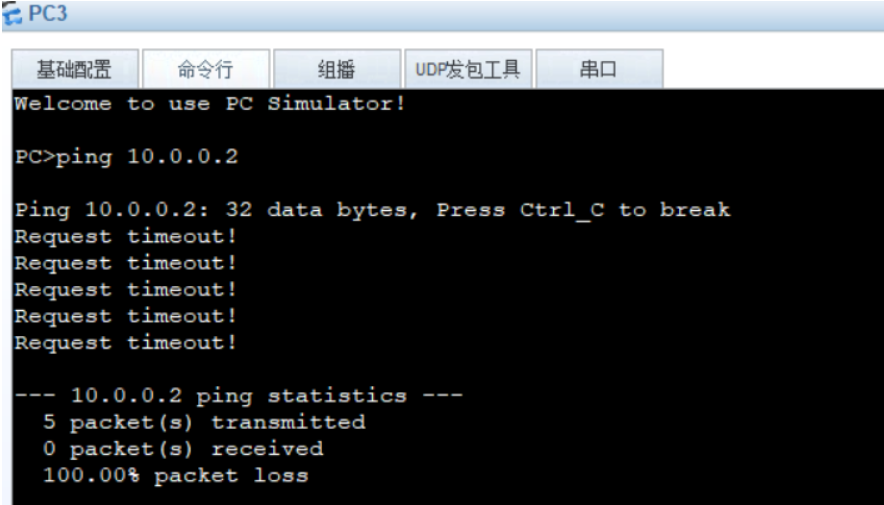

不在时间段内无法ping通
