CH7216A USB Type C上的 DisplayPort 转 HDMI 2.0 转换器【CH7216A-BF】

描述

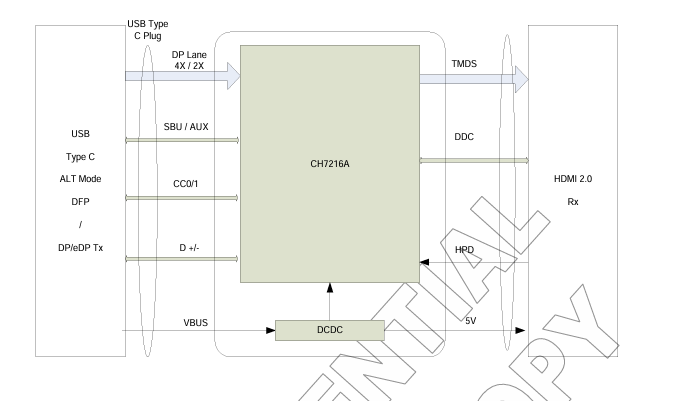

Chrontel 的 CH7216A 是一种低成本、低功耗的半导体器件，可通过 USB Type-C 连接器将 DisplayPort 信号转换为 HDMI/DVI。这款基于 USB Type-C 的创新 DisplayPort 接收器集成了 HDMI 发射器，专为 USB Type-C 转 HDMI 转换器、适配器和加密狗设备而设计。通过CH7216A先进的解码/编码算法，输入的DisplayPort高速串行多媒体数据可以无缝转换为HDMI/DVI输出。CH7216A的 DP/eDP 接收器符合 DisplayPort 规范 1.3 和嵌入式 DisplayPort （eDP） 规范 1.4 版。凭借复杂的 DisplayPort 信号检测和通道交换/AUX 极性反转逻辑，该CH7216A支持 USB Type-C 电缆插头方向开关。集成了内部HDCP密钥，该设备支持HDCP 2.2规范。在设备的接收器模块中，支持四个 DisplayPort 主链路通道输入，数据速率为 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gpbs，并将输入信号转换为高达 4Kx2k@60Hz 的 HDMI 输出。利用 USB Power Delivery 控制逻辑、用于 USB 设备识别的 USB 广告牌模块和 DisplayPort 独特的源/接收器“链路训练”例程，该CH7216A能够在初始化过程完成后立即将视频显示显示到 HDMI/DVI TV/MONITOR。凭借先进的 MCU 和嵌入式 EEPROM，CH7216A支持自动启动和 EDID 缓冲器，利用嵌入式EEPROM自动加载的固件，CH7216A可以支持DP输入检测、HDMI连接检测，并确定自动进入省电模式

特征

1.    符合 USB Type C 标准上的 DisplayPort 备用模式
2.    符合 DisplayPort 规范 1.3 版和嵌入式 DisplayPort （eDP） 规范版本 1.4
3.    支持多达 4 个主链路通道，频率为 1.62Gbps、2.7Gbps （HBR）、 5.4Gbps （HBR2） 或 8.1Gbps （HBR3） 链路速率
4.    支持汽车DP输入信号检测和车道交换 符合 USB C 型电缆插头方向开关
5.    支持DP_BR信令模式
6.    支持可编程 DisplayPort 接收器均衡 输入信号衰减补偿
7.    支持扩频时钟（去扩频）以降低 EMI
8.    支持快速、完整的链路训练
9.    支持 eDP 身份验证：替代加扰种子重置和 替代框架
10.    HDMI 发射器符合 HDMI 规范 2.0 版和 DVI 规范 1.0 版
11.    HDMI 发射器支持高达 6.0Gbps 的视频定时数据速率 4Kx2K@60Hz
12.    支持 HDMI 3D 双视图和 3D 音频
13.    支持高动态范围 （HDR） 显示
14.    YCC 4：4：4/4：2：2 到 YCC 4：2：2/4：2：0，仅 Y（灰色显示）转换 支持
15.    符合 HDCP 2.2 规范的 HDCP 引擎，内置 HDCP 钥匙
16.    支持 HDCP 2.2 中继器
17.    集成有源 DDC 缓冲器和相关控制寄存器
18.    HDMI DDC 支持 SCDC
19.    支持 IIC-over-AUX 事务
20.    USB C 型电缆插头支持 AUX CH 极性反转 方向开关
21.    支持输出驱动器上的可编程预加重
22.    USB Type-C 端口符合 USB Type-C 电缆和连接器 规范修订版 1.3.
23.    符合 USB Power Delivery 规范修订版 3.0， 1.1 版，USB Type-C 上集成了 USB Power Delivery BMC 收发器 港口
24.    集成 Ra、Rd 和 Rp，用于 USB Type-C
25.    用于处理控制逻辑的嵌入式 MCU
26.    全速 USB 广告牌模块，支持 USB 2.0 PHY 综合
27.    嵌入式EEPROM，集成EDID缓冲器
28.    IIC Slave、USB 2.0 可用于固件更新
29.    IIC从接口可用于调试
30.    低功耗架构，支持自动省电模式和低功耗 待机电流
31.    防回驱动支持
32.    符合 RoHS 标准和无卤素封装
33.   采用 64 引脚 QFN 封装

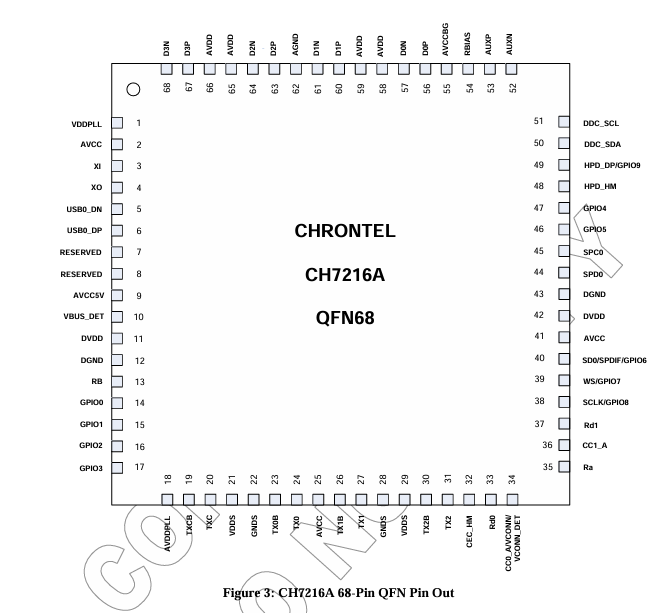

34. 封装
35.
