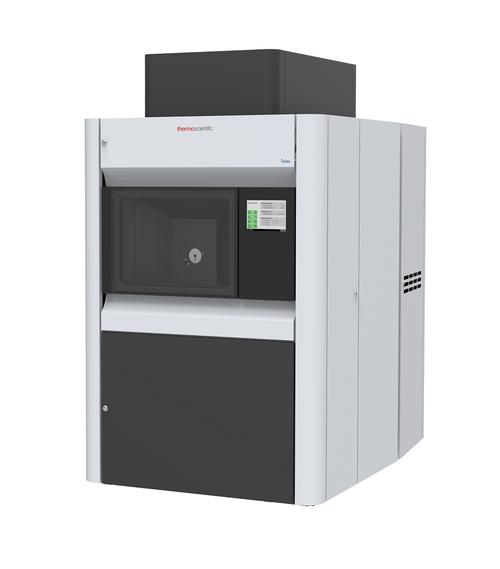

透射电子显微镜（TEM）在量子点发光材料领域具有广泛的应用，尤其是在原子尺度上表征材料的结构和成分，从而理解其发光机制和优化性能方面。TEM技术能够提供高分辨率的图像，揭示量子点的尺寸、形状、晶体结构以及异质结构等重要信息 。
TEM技术在量子点发光材料研究中的应用
- 表征量子点的结构和尺寸
- 高分辨透射电子显微镜（HRTEM）: HRTEM能够直接观察量子点的晶格结构，确定其晶体类型和缺陷。通过分析HRTEM图像，可以精确测量量子点的尺寸和形状，这对于理解量子点的量子限制效应和调控其发光波长至关重要。
- 扫描透射电子显微镜（STEM）: STEM结合高角度环形暗场（HAADF）探测器，可以实现对量子点材料的原子序数分辨。HAADF-STEM图像的亮度与原子序数的近似平方成正比，因此可以清晰地区分不同元素，确定量子点材料的成分分布和异质结构。专利申请，专利转让，商标注册。
- 能量过滤透射电子显微镜（EFTEM）: EFTEM可以对特定元素的分布进行成像，揭示量子点材料的元素偏析和扩散现象。这对于理解量子点异质结构的形成机制和优化其界面质量具有重要意义。
- 分析量子点的成分和化学状态
- 电子能量损失谱（EELS）: EELS可以测量量子点材料的元素成分和化学状态 。通过分析EELS谱，可以确定量子点中各元素的含量和价态，了解其化学键合情况。EELS还可以与STEM结合，实现对量子点材料的原子分辨化学成分分析。
- 能量色散X射线谱（EDS）: EDS是一种常用的元素分析技术，可以快速确定量子点材料的元素成分。虽然EDS的空间分辨率不如EELS，但其操作简便、分析速度快，适用于大面积样品的成分mapping。
- 研究量子点的异质结构
- 核/壳结构: TEM可以清晰地观察核/壳量子点的界面，确定壳层的厚度和均匀性。通过优化壳层材料和厚度，可以提高量子点的发光效率和稳定性。
- 量子点异质结: TEM可以研究不同量子点之间的界面结构，揭示其电子转移和能量传递机制。这对于设计新型量子点发光器件具有重要意义。
- 观察量子点的缺陷和界面
- 缺陷分析: TEM可以观察量子点中的缺陷，如空位、位错和晶界。缺陷会影响量子点的发光性能，通过控制缺陷的类型和浓度，可以提高量子点的发光效率。
- 界面分析: TEM可以研究量子点与其他材料之间的界面，如量子点与基底、量子点与配体。界面结构对量子点的稳定性和发光性能有重要影响。
具体应用案例
- 胶体量子点异质结构: TEM被用于研究胶体量子点异质结构，例如核/壳纳米片。这些异质结构可以显著增强胶体量子点的光学性质。量子点的光学性质不仅取决于异质结构的形态（即核的尺寸和形状），更重要的是取决于化学性质以及异质结构处是否存在成分梯度。
- 二维材料: TEM被用于二维材料的原子尺度研究。二维晶体由于其独特的原子、电子结构和物理化学性质而备受关注，这些性质在很大程度上取决于合成条件。晶格中的原子结构和缺陷（如空位、掺杂剂、晶界和边缘终止）会显著影响二维材料的性质。
- 多铁异质结: TEM被用于多铁异质结的高分辨率表征。多铁隧道结已被认为是潜在的非易失性存储器件的候选者。理解界面处的原子结构对于优化此类氧化物电子器件的性能至关重要。
总结
TEM作为一种强大的表征工具，在量子点发光材料领域发挥着重要作用。通过TEM分析，可以深入了解量子点的结构、成分、缺陷和界面，为优化量子点的发光性能和设计新型发光器件提供重要依据。由于量子点材料的性质对结构非常敏感，因此使用像TEM这样的高分辨率技术至关重要。
