防御保护第一次作业

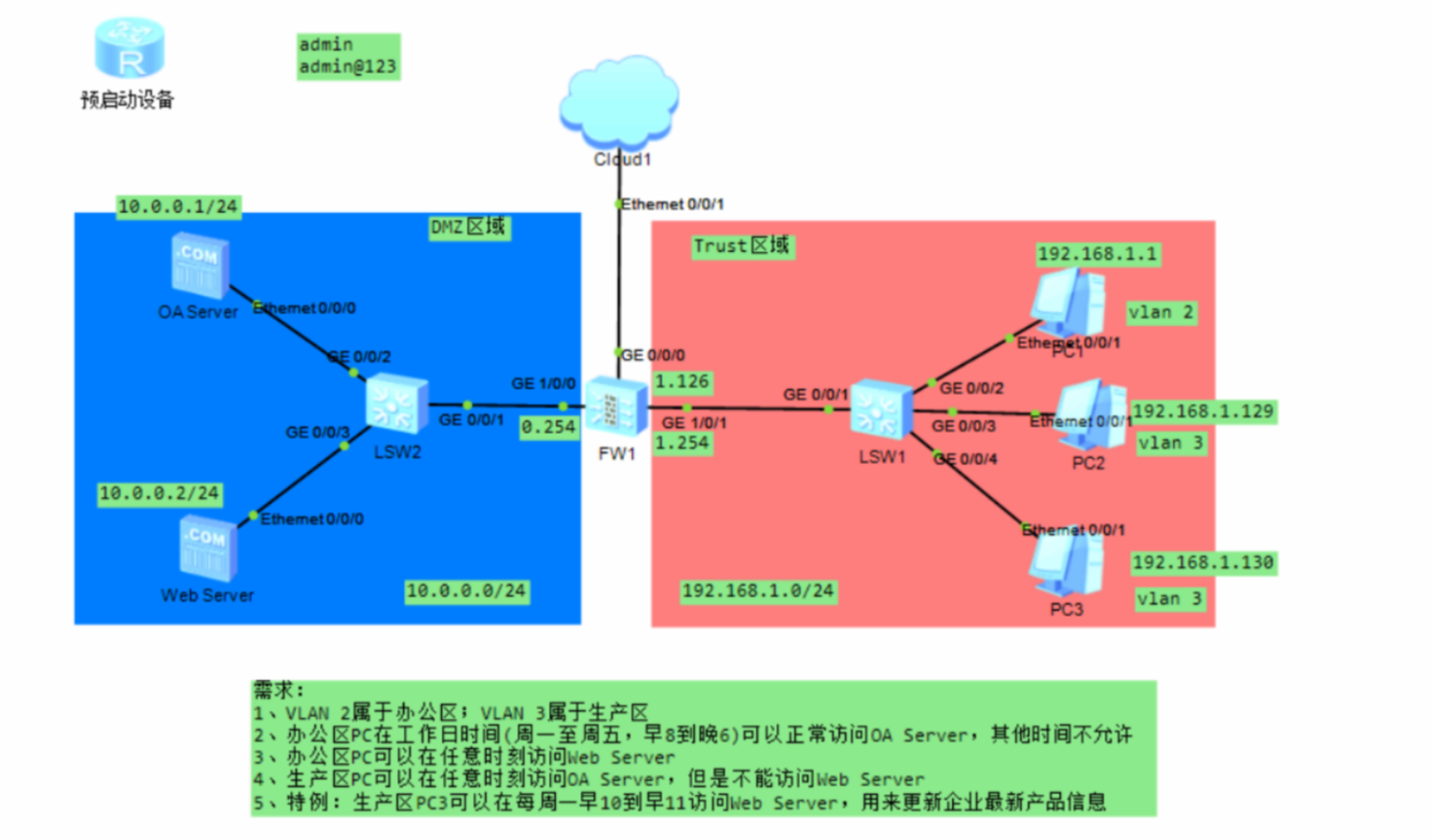

实验拓补图以及要求

环境配置

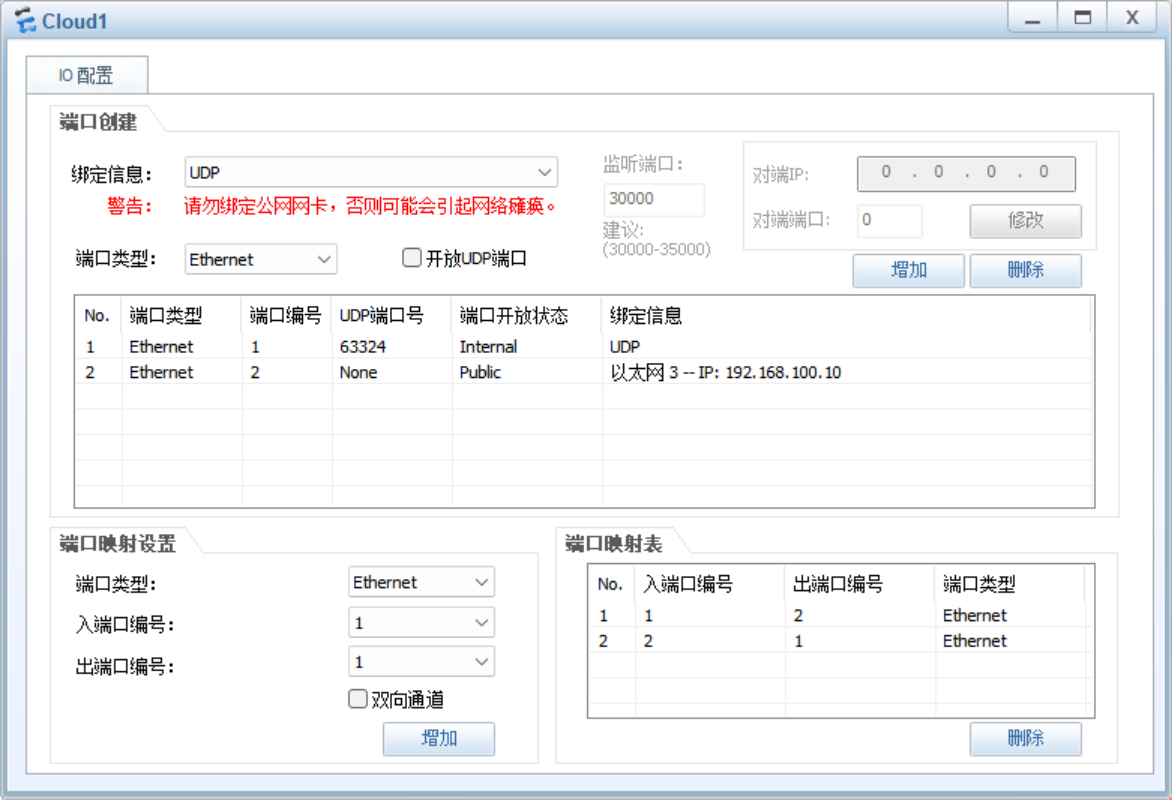

cloud：

防火墙：

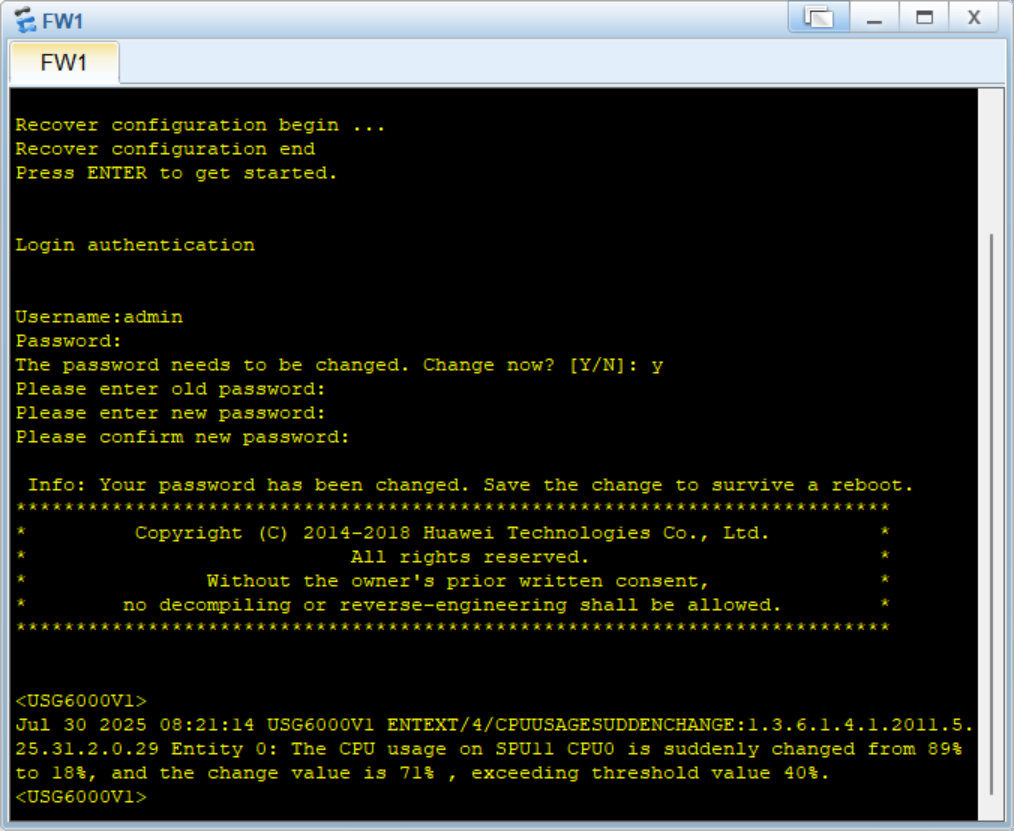

输入用户名(admin)和密码(Admin@123)并修改初始密码

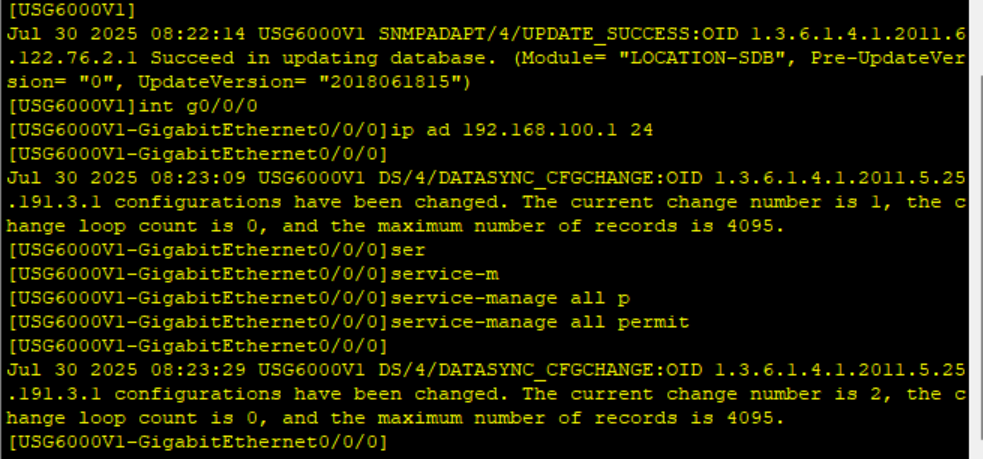

ip ad 192.168.100.1 24
service-manage all permit

输入指令修改为同一网段并开启服务

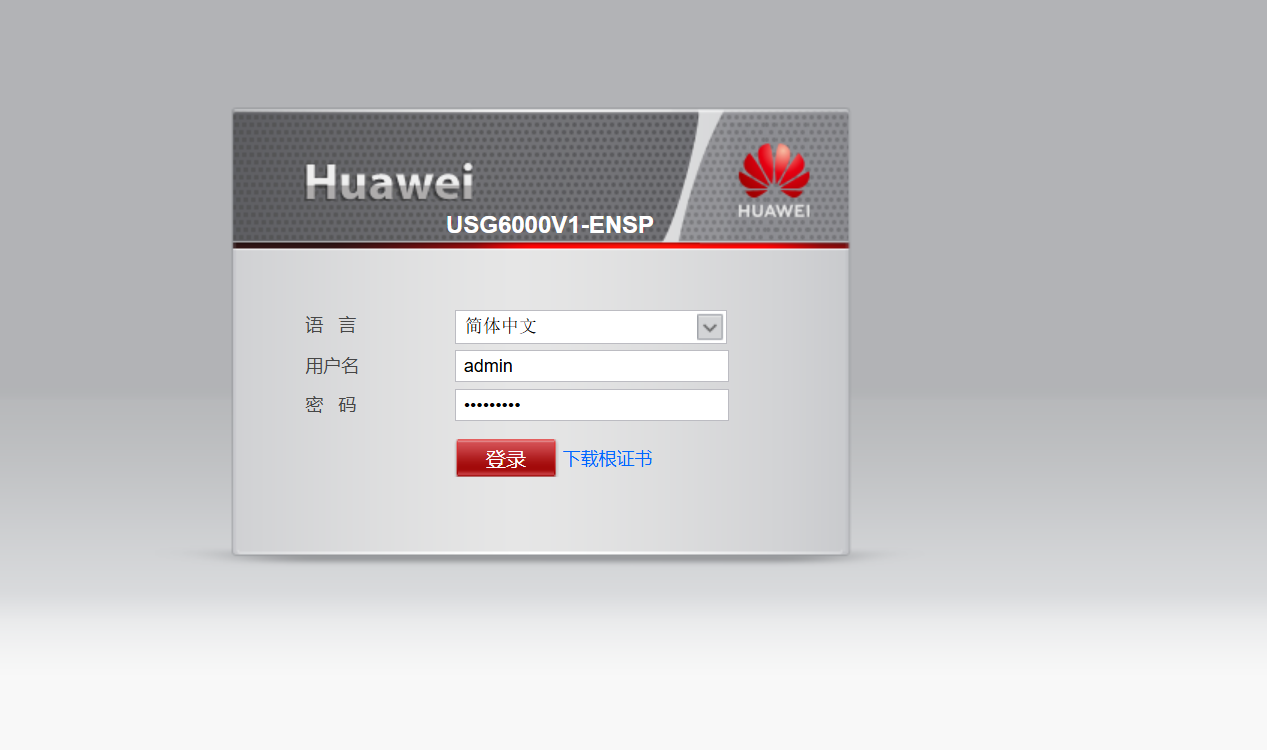

登录防火墙

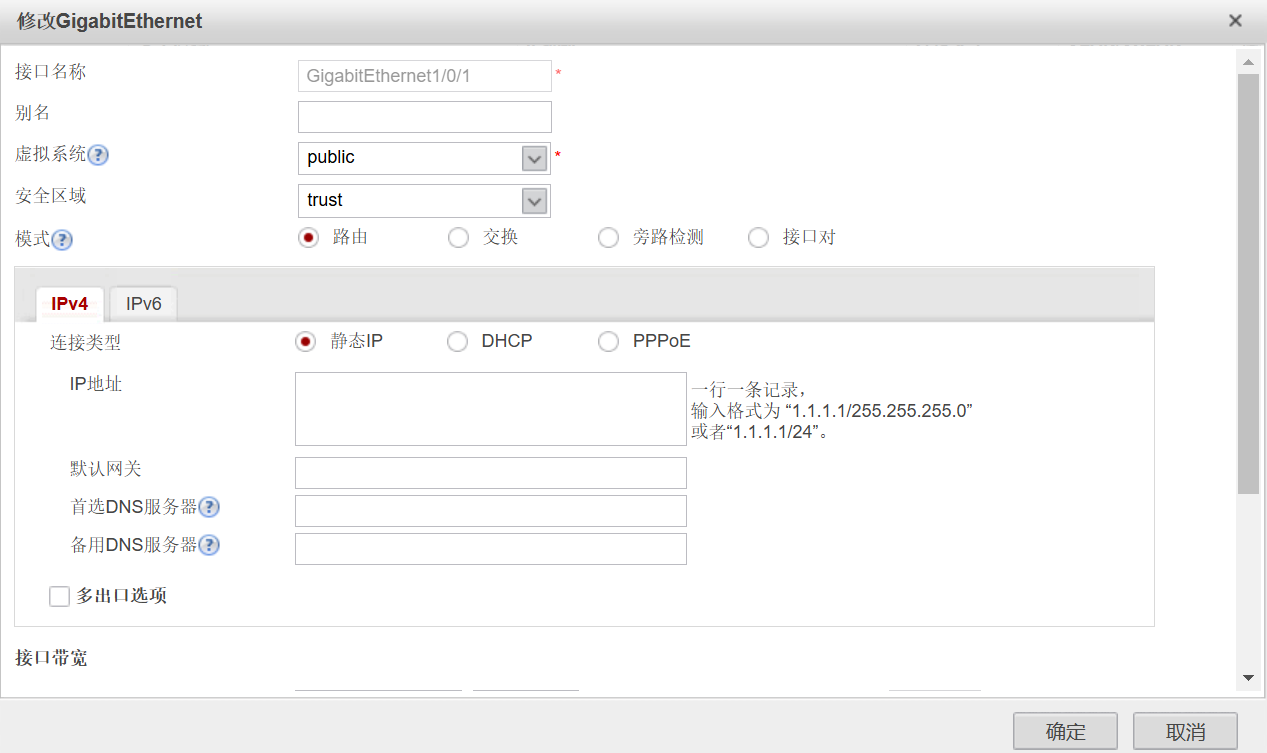

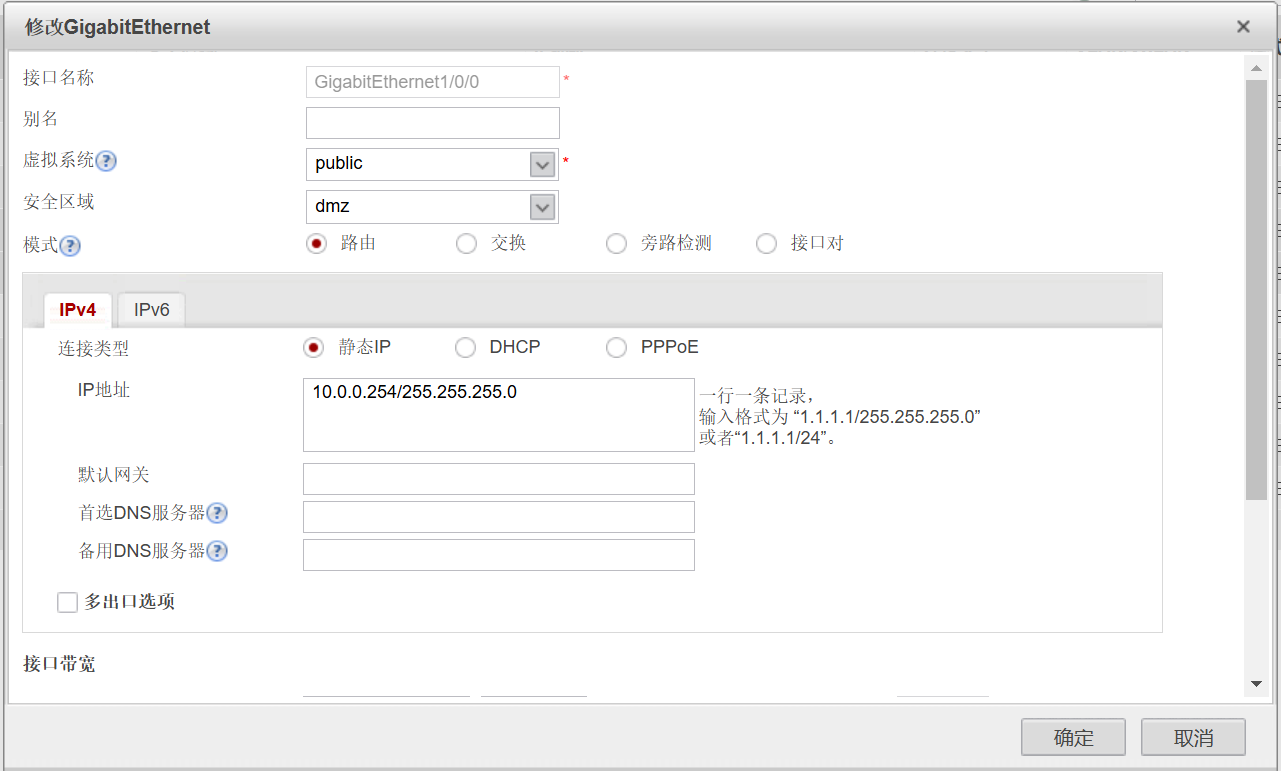

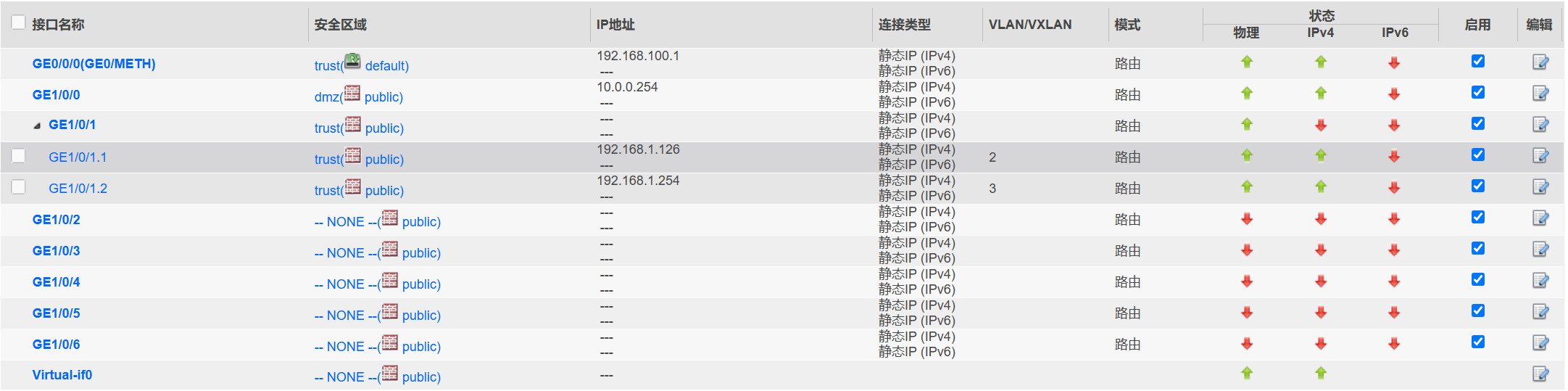

配置GE1/0/0接口为dmz区域，GE1/0/1接口为trust区域

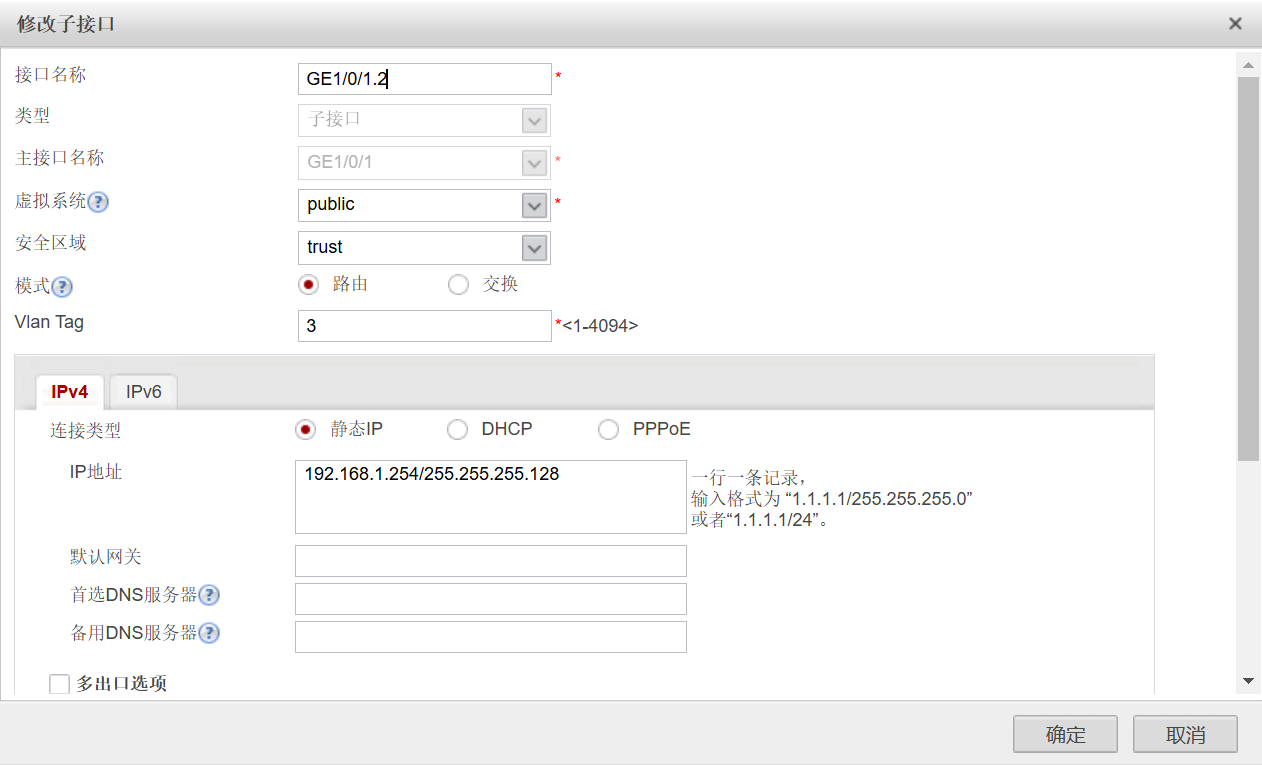

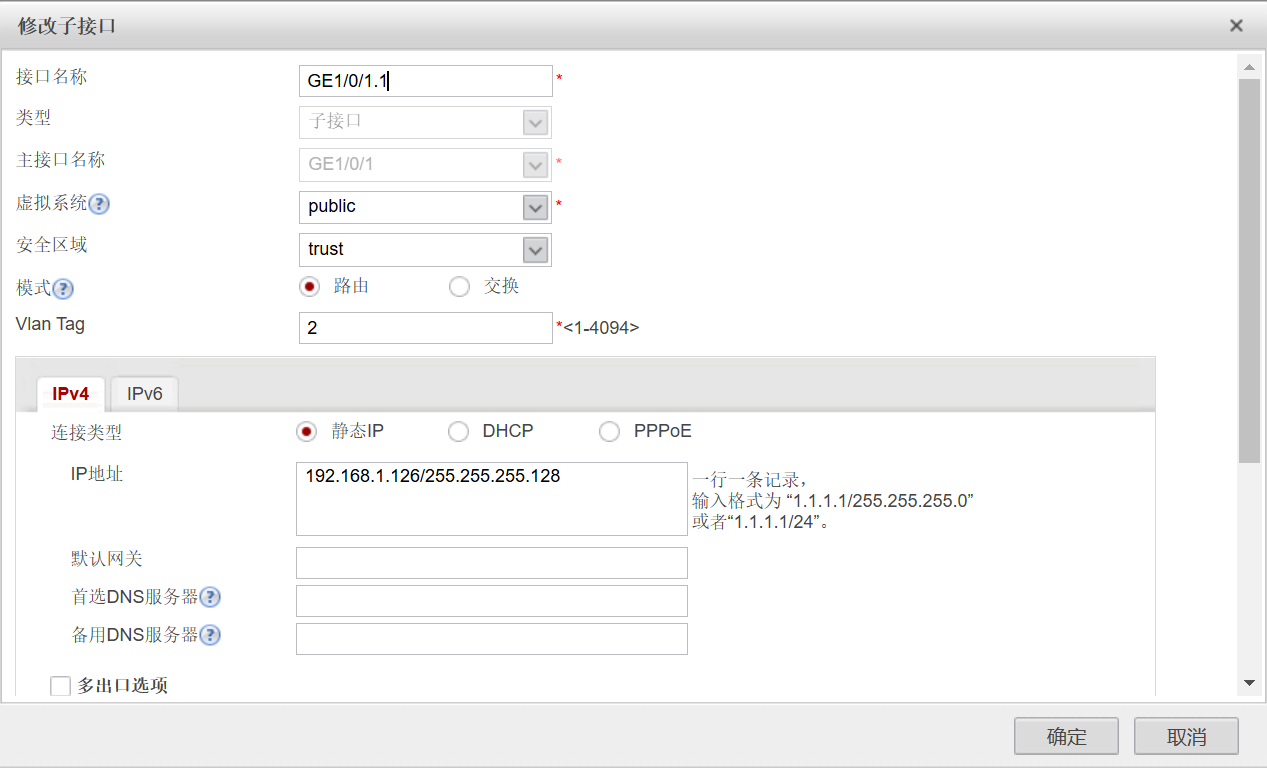

然后新建两个在GE1/0/1下的子接口GE1/0/1.1和GE1/0/1.2

配置VLAN

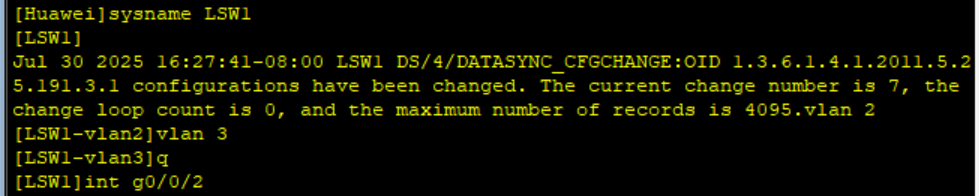

sysname LSW1
vlan 2
vlan 3

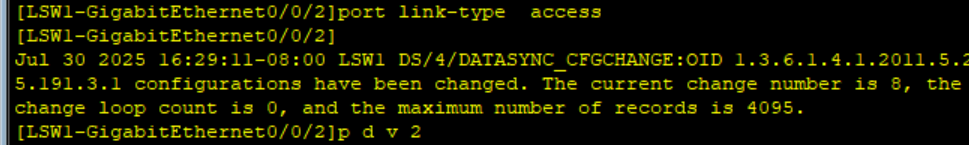

int g0/0/2
port link-type access
port default vlan 2

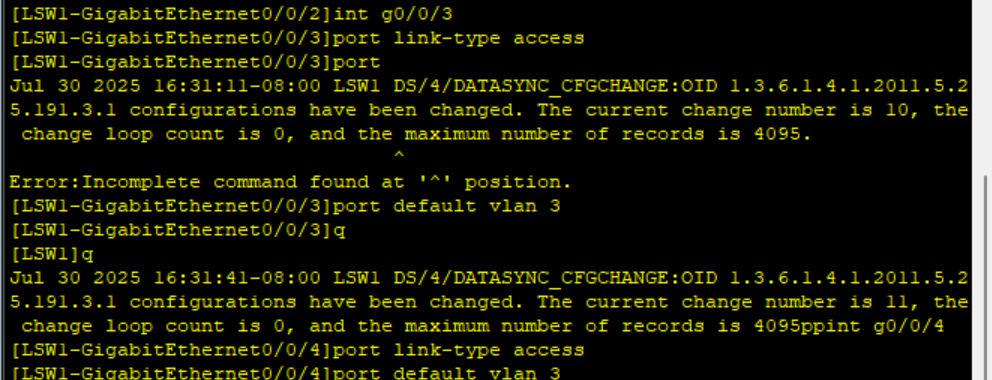

int g0/0/3
port link-type access
port default vlan 3

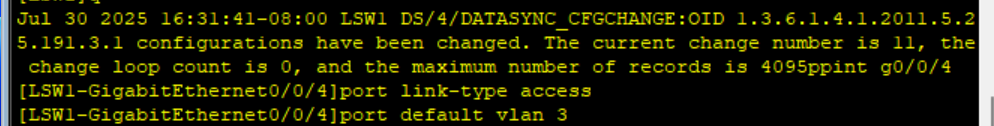

int g0/0/4
port link-type access
port default vlan 3

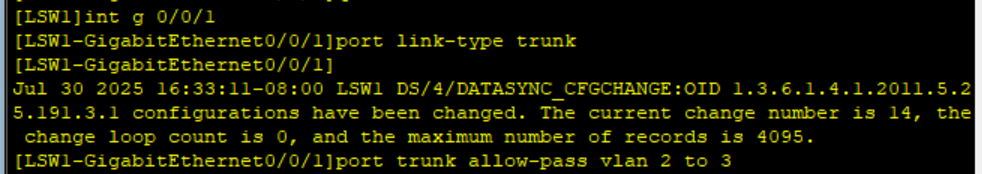

int g 0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 3

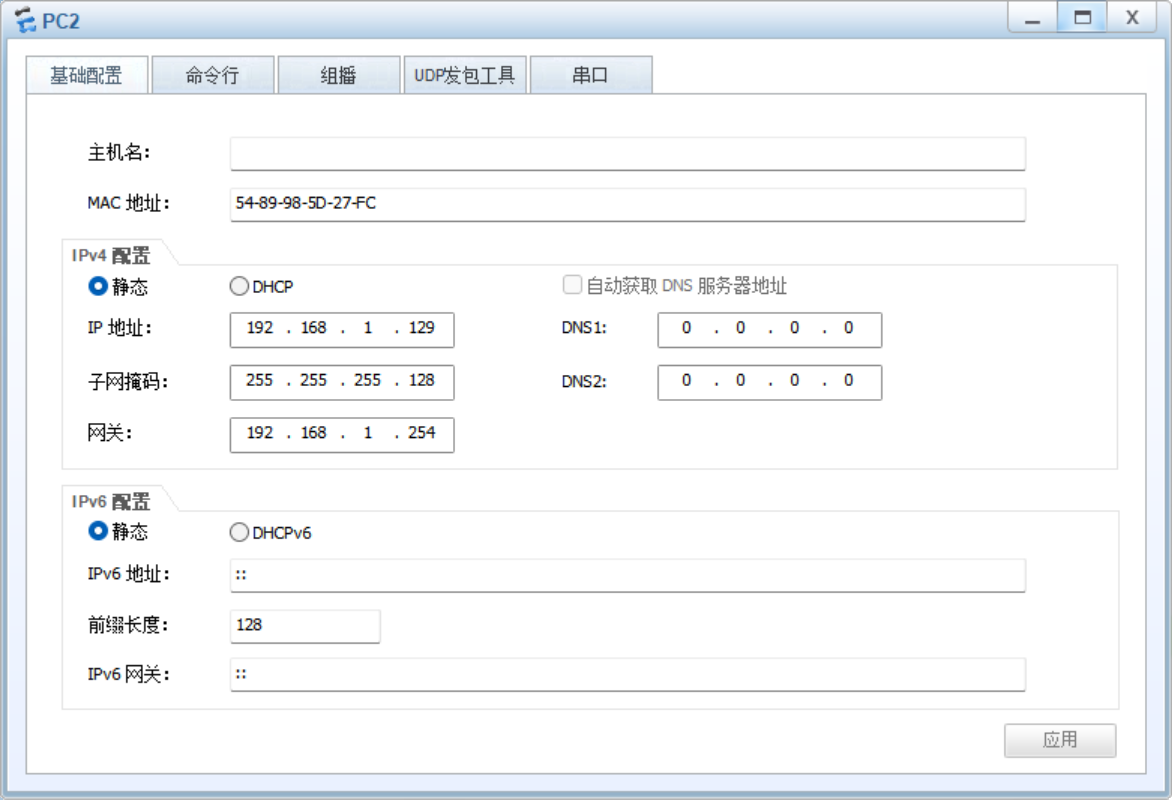

配置IP

OA

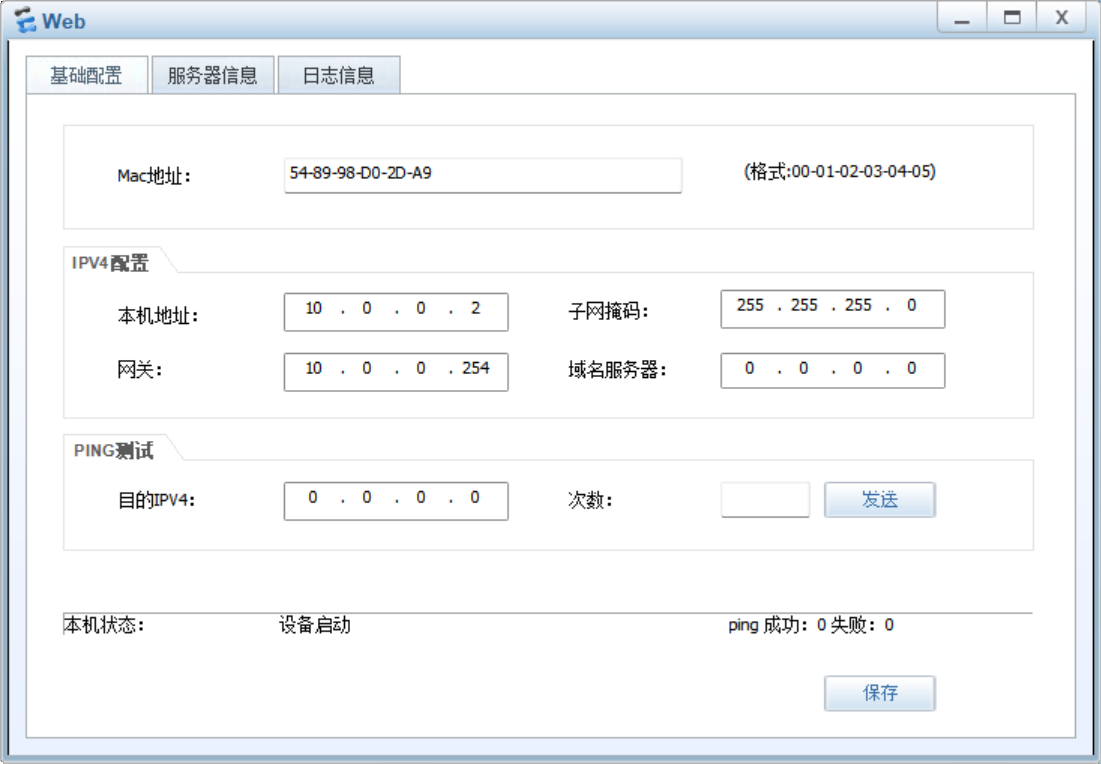

Web

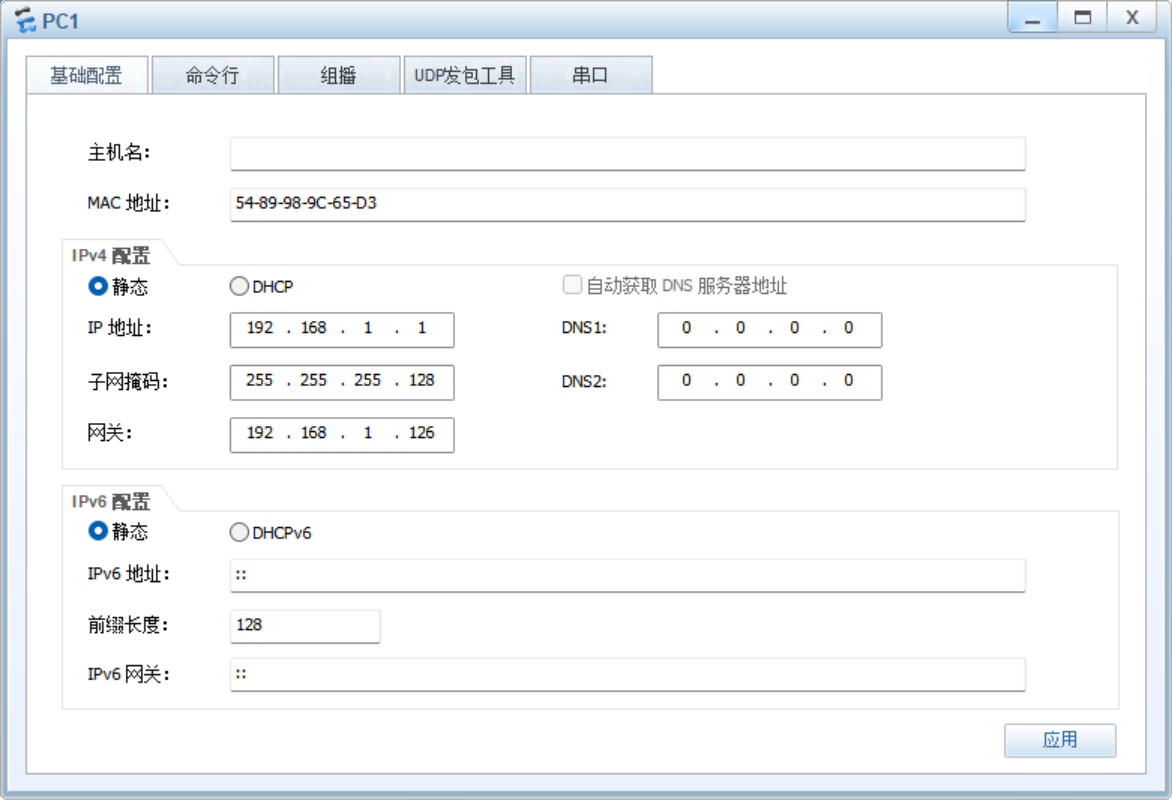

PC端

配置策略

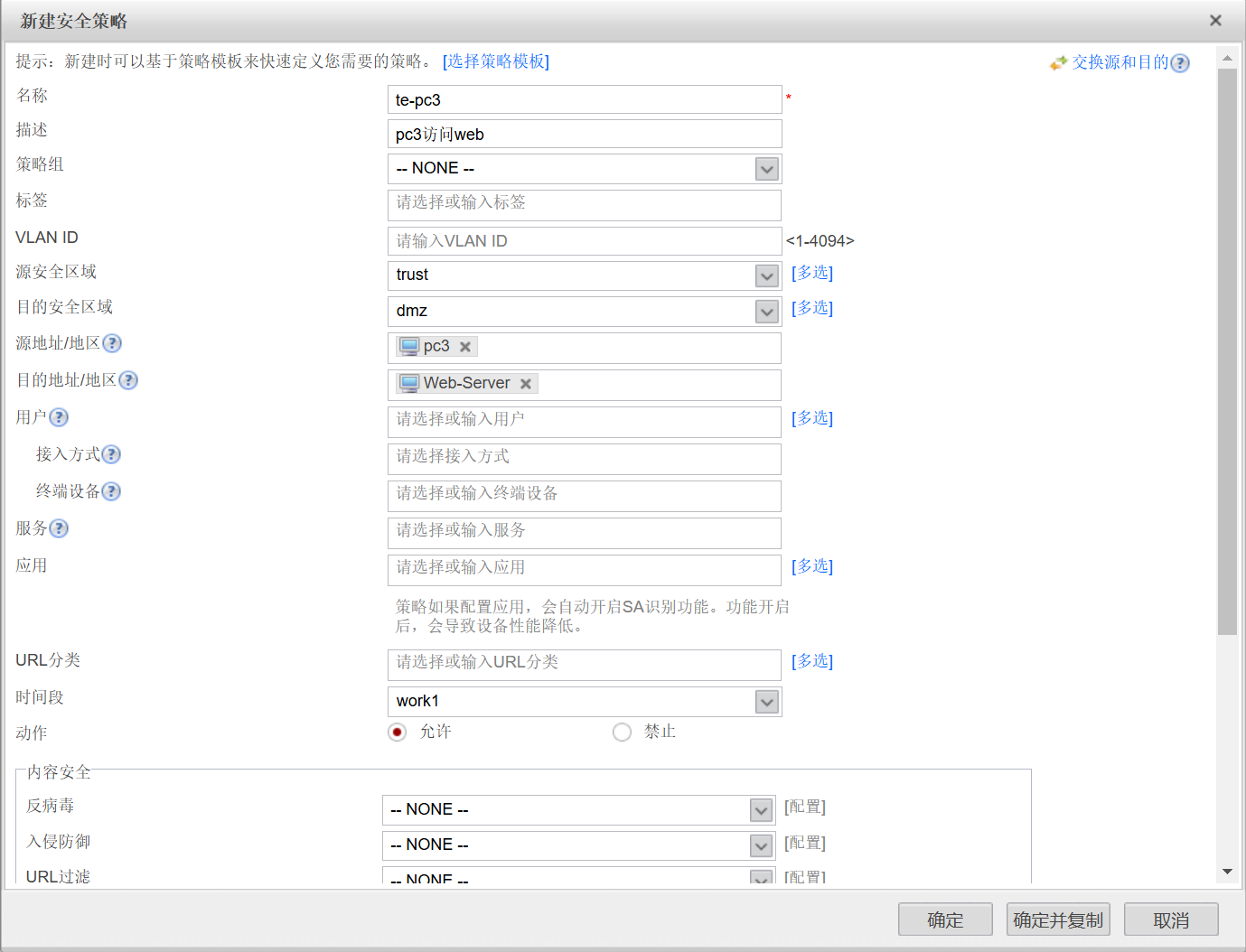

点击策略，然后新建安全策略

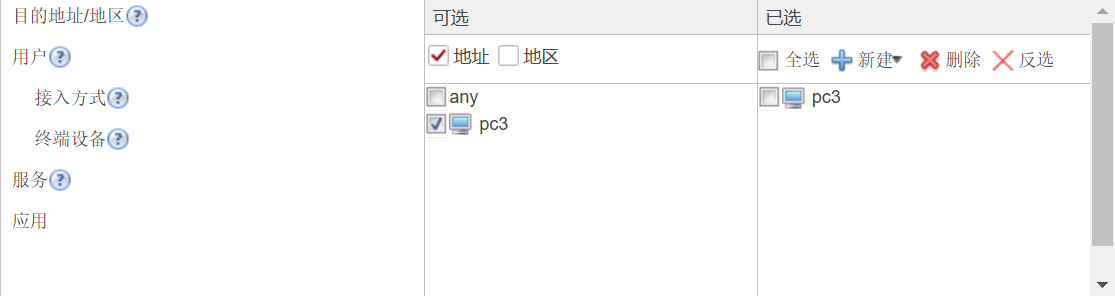

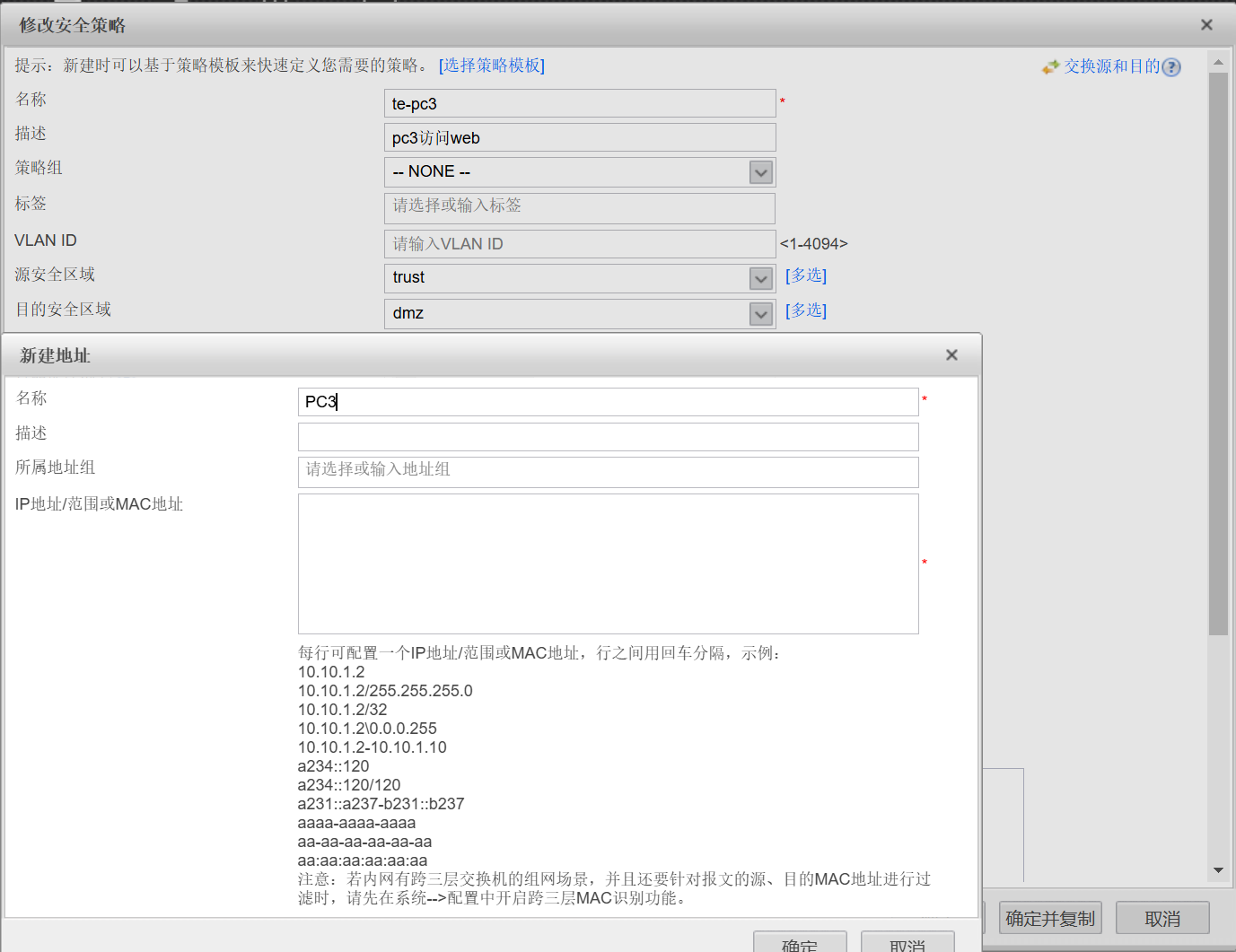

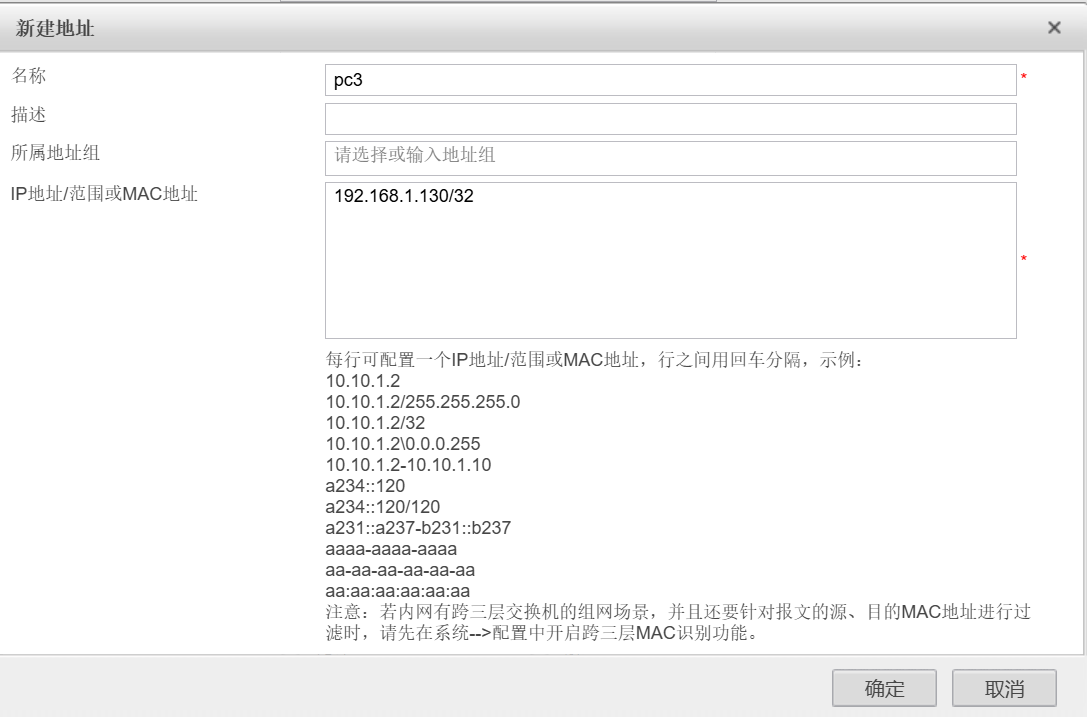

点击确认即可创建成功，成功后添加源地址和目标地址(Web-Server)

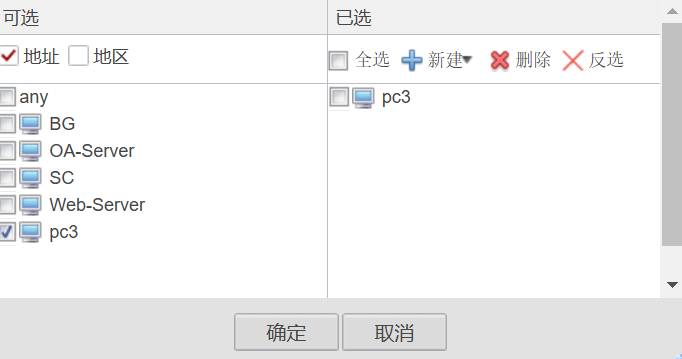

按照以上方法依次将所需的地址一并创建

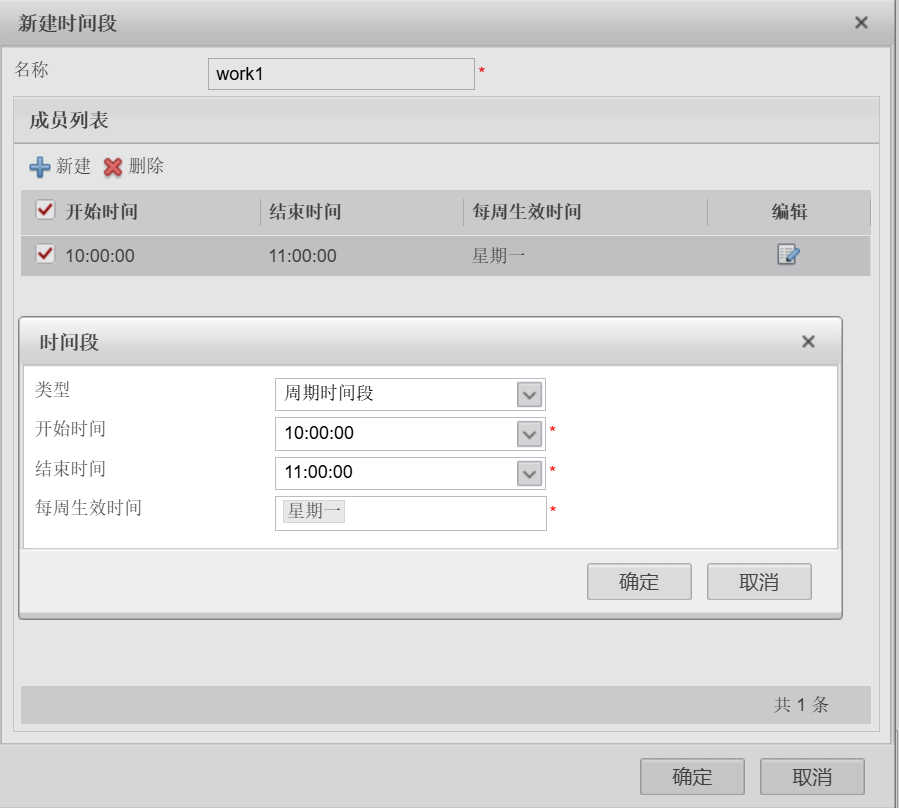

确定时间为周一的早上10点到11点

点击确定

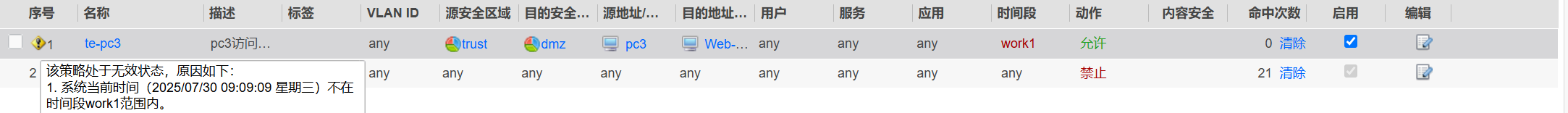

由上图可知，因不在策略生效时间内所以无法ping通

所有将时间修改为 any，进行ping通测试

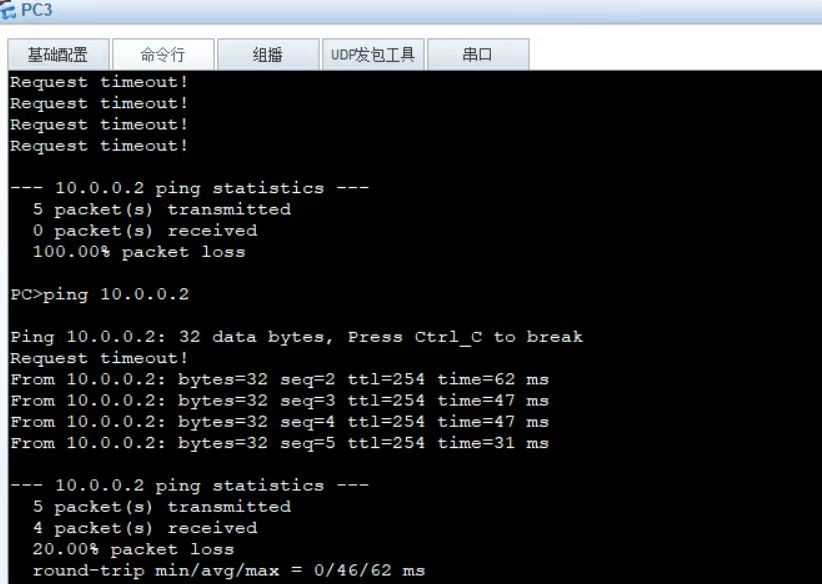

可以看到当策略生效可以ping通

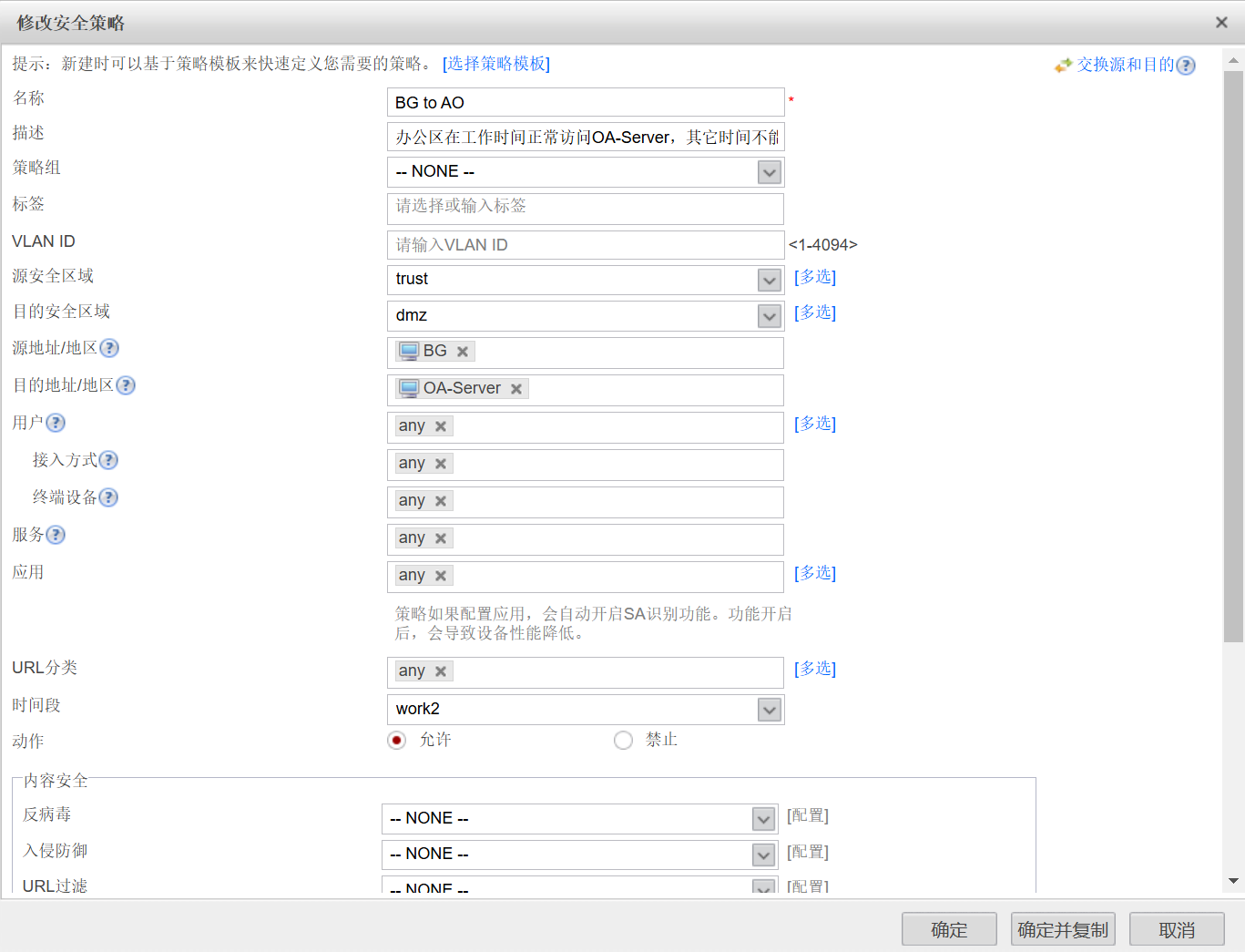

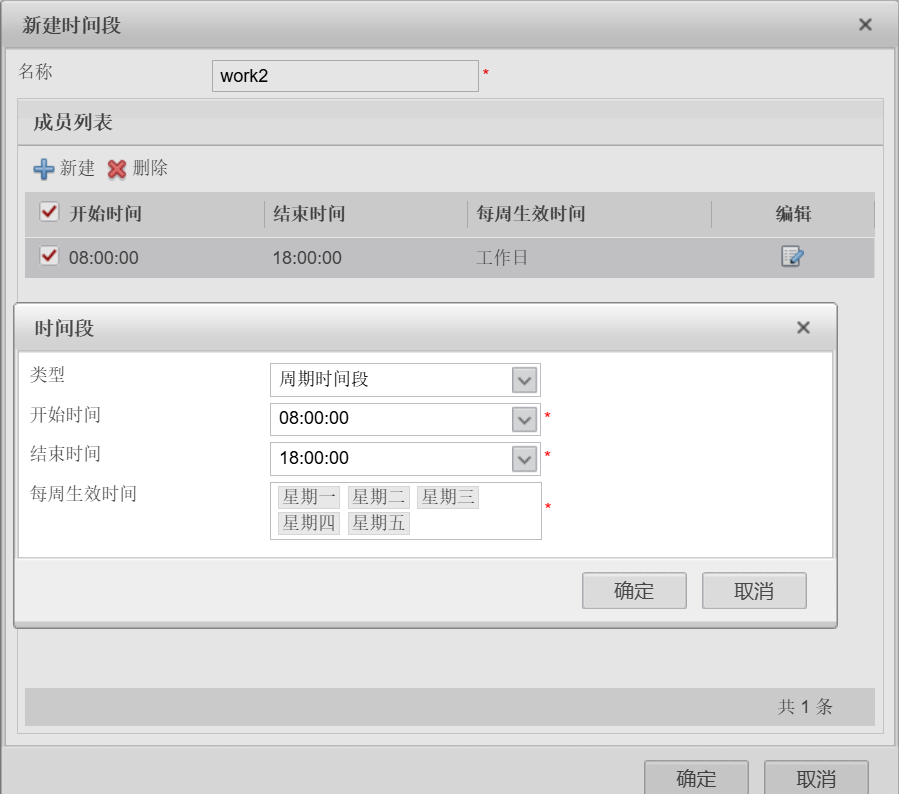

办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许

办公区PC可以在任意时刻访问Web-server

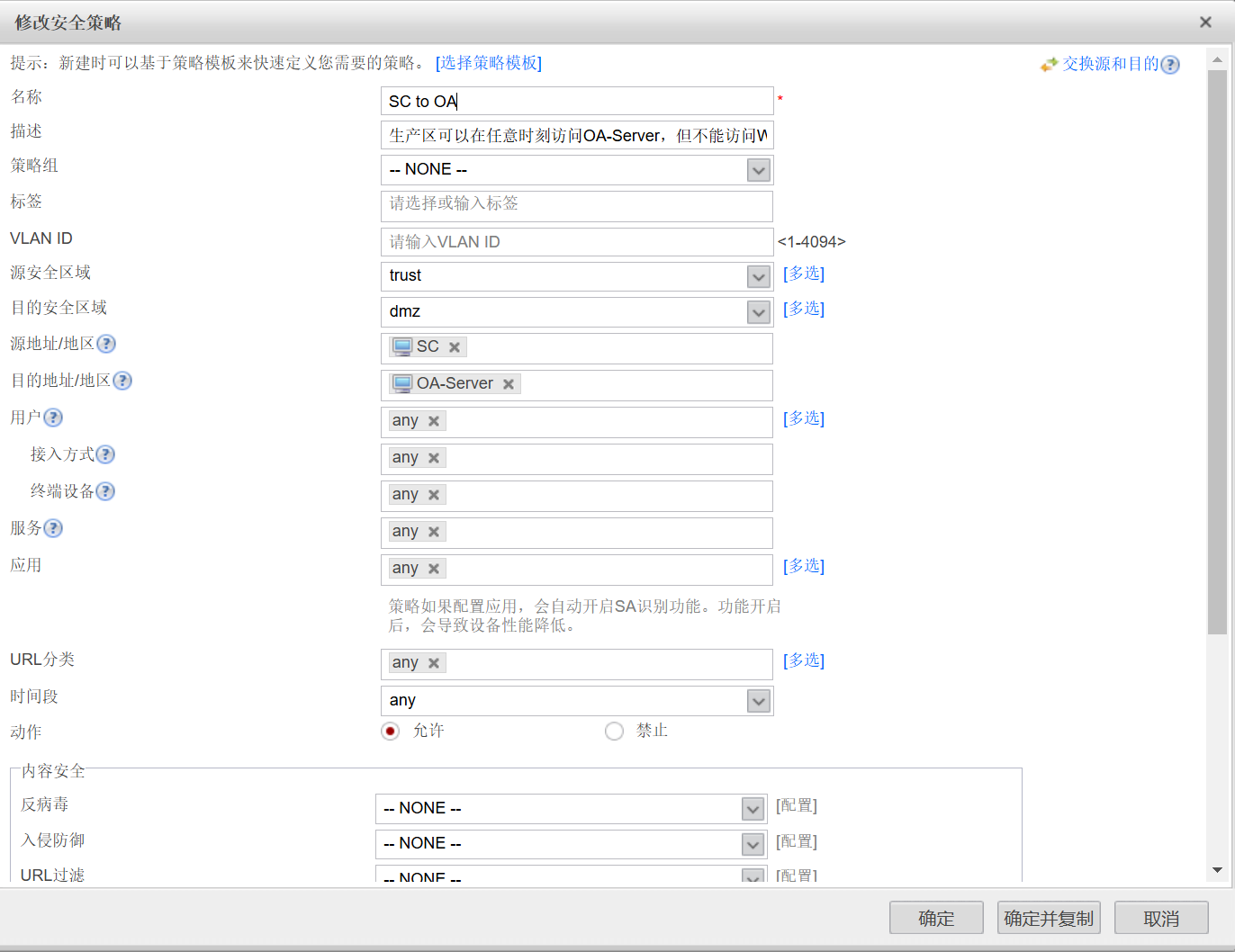

生产区PC可以在任意时刻访问OA-Server，但是不能访问Web-Server
