开疆智能Mpdbus转Profinet网关连接电磁流量计配置案例

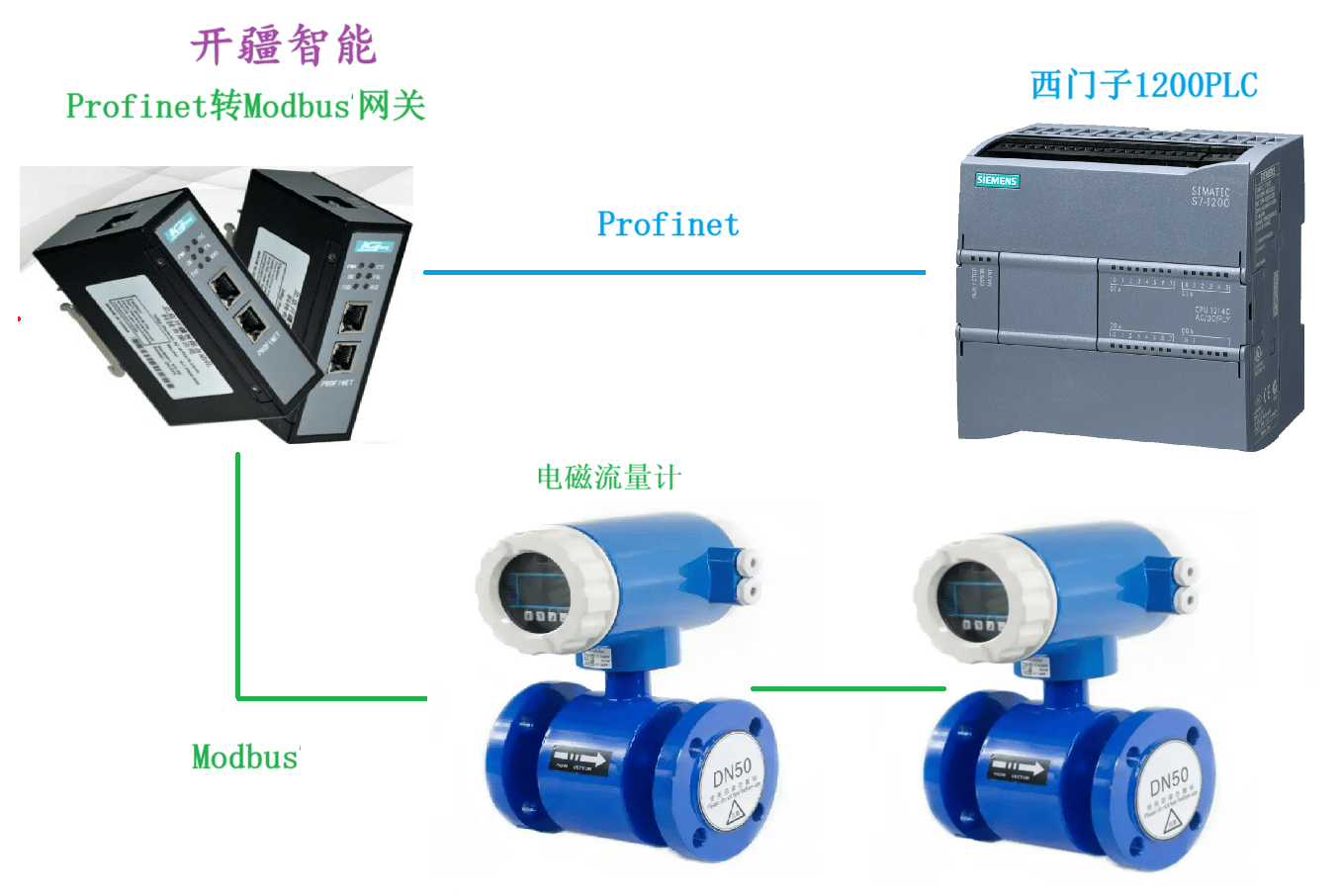

案例是Modbus转Profient网关连接电磁流量计的配置案例，具体操作步骤如下

网关配置

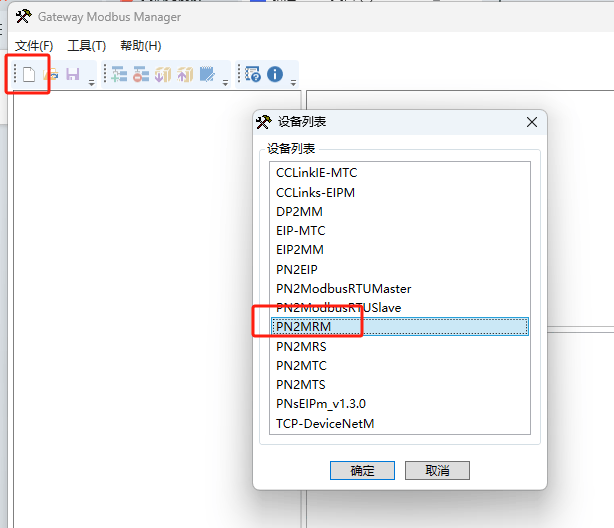

新建项目选择PN2MRM

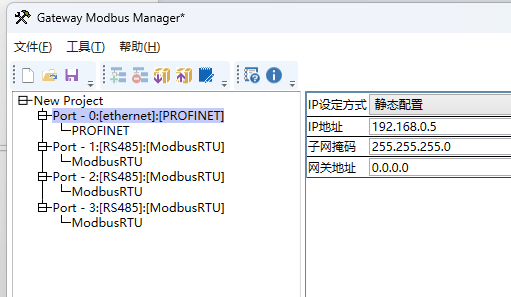

设置网关在Profinet一侧的设备名称及IP地址（新版本通过主站组态软件进行分配）

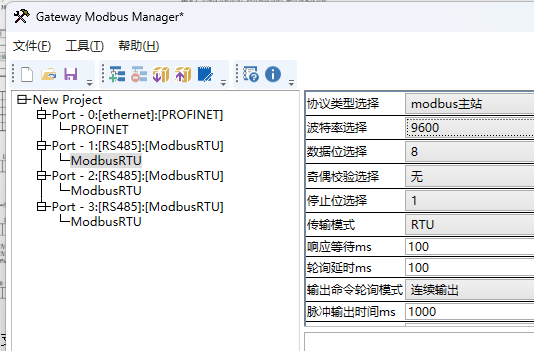

设置网关的Modbus参数，跟从站保持一致。

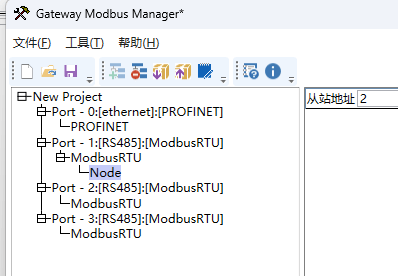

右键添加Node，填写从站的站地址

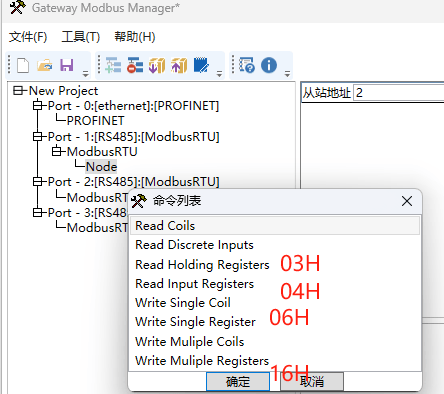

添加对应功能码，从手册可知，执行器支持）03 04 06 16,功能码，选取对应选项

添加对应功能码后在其中填写需要读写的寄存器地址即可

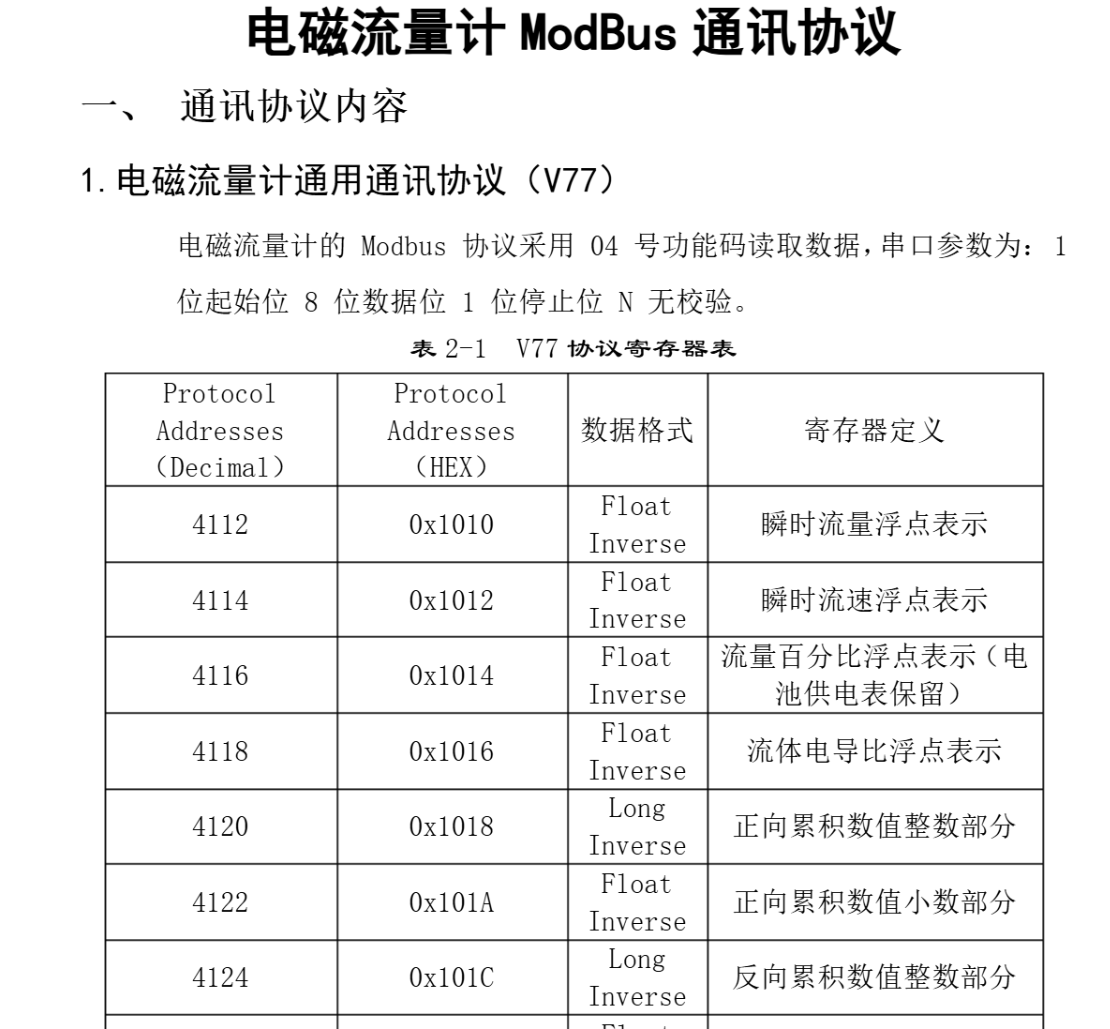

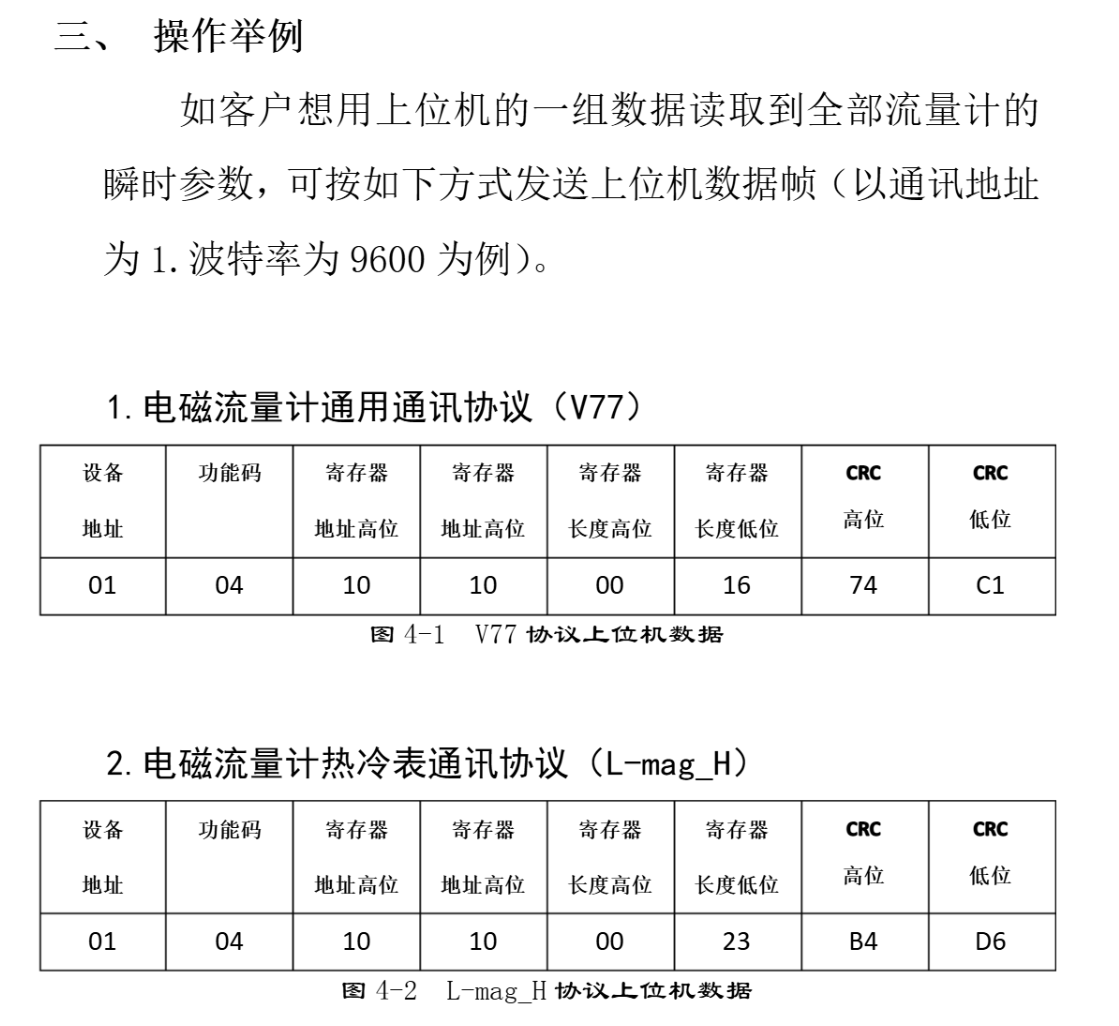

通过流量计通讯手册可得知流量计支持04功能码（30000地址区默认数据位81停止位无校验）

如想读取寄存器地址4112的瞬时流量数据，则按如下配置

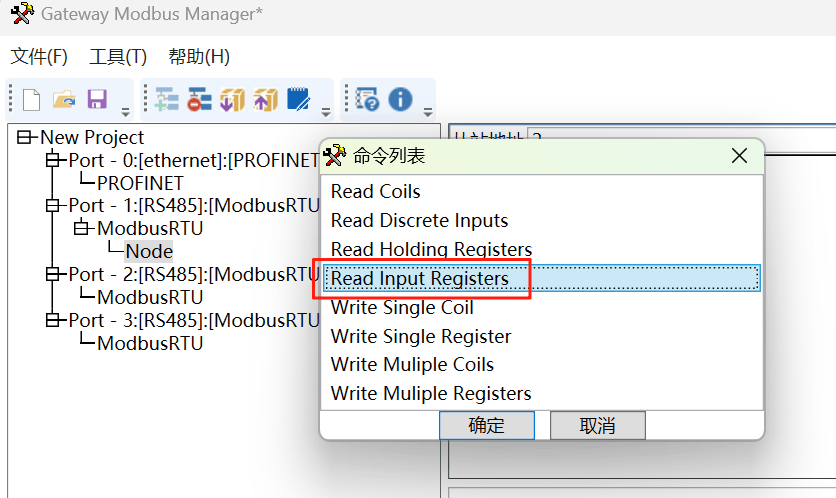

首先选择04功能码读输入寄存器

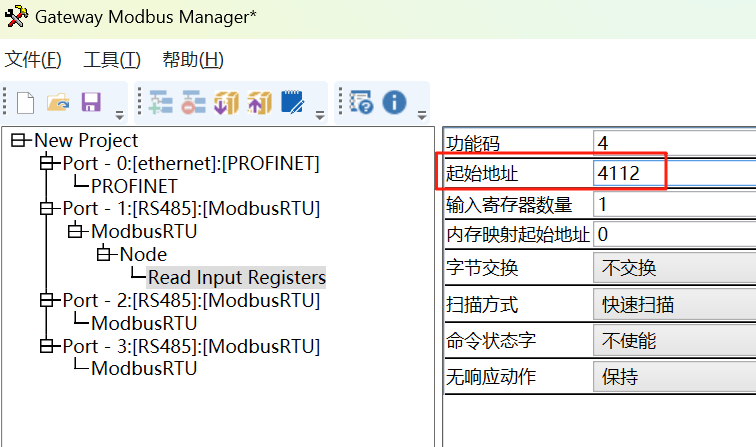

填写寄存器地址4112（寄存器地址皆为10进制）

如还想一起读取后面参数可将寄存器数量进行修改。

到此网关配置完成。打开PLC组态软件进行Profinet配置。

网关会自动根据配置发送Modbus报文，用户只需对结果数值进行操作即可

PLC配置

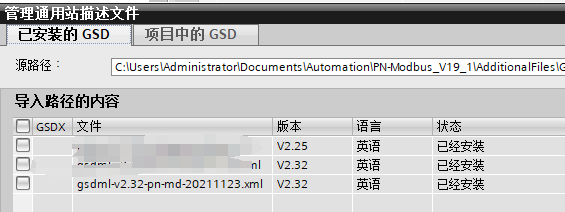

打开PLC组态软件，导入网关GSD文件。（可从官网或联系技术支持索取）

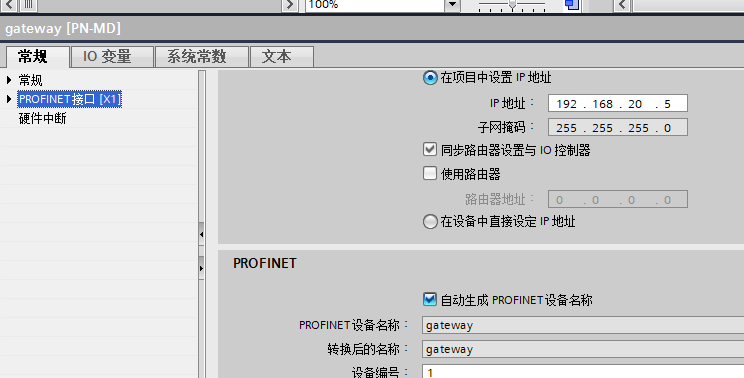

添加网关模块，设置设备名称及IP地址

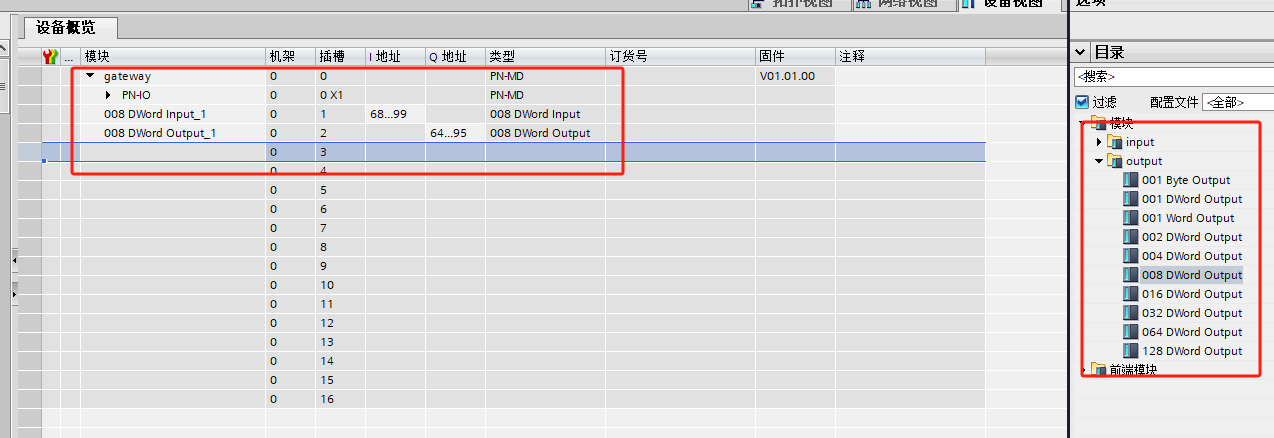

最后设置Profinet一侧的输入输出长度与地址

确认无误后将组态下载进入PLC并将从站设备名称及IP分配给网关即可。
