项目实战(20)-基于POE的网络RFID读卡器

一、产品概述

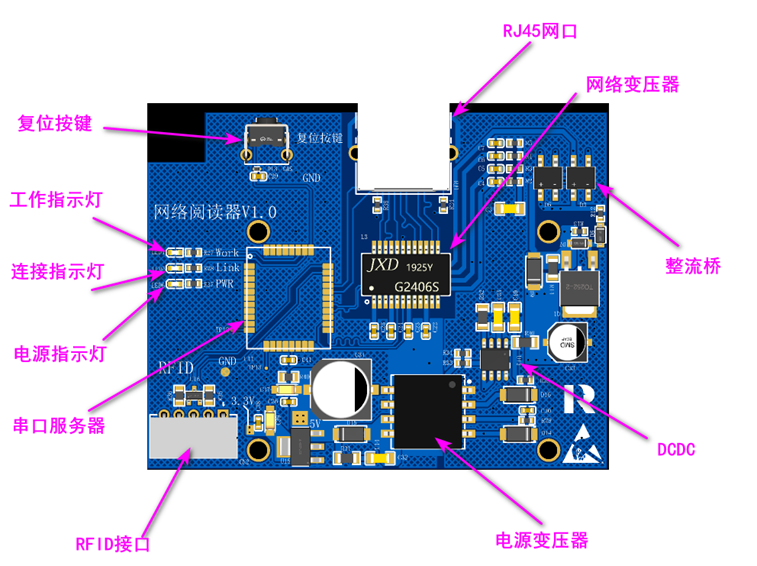

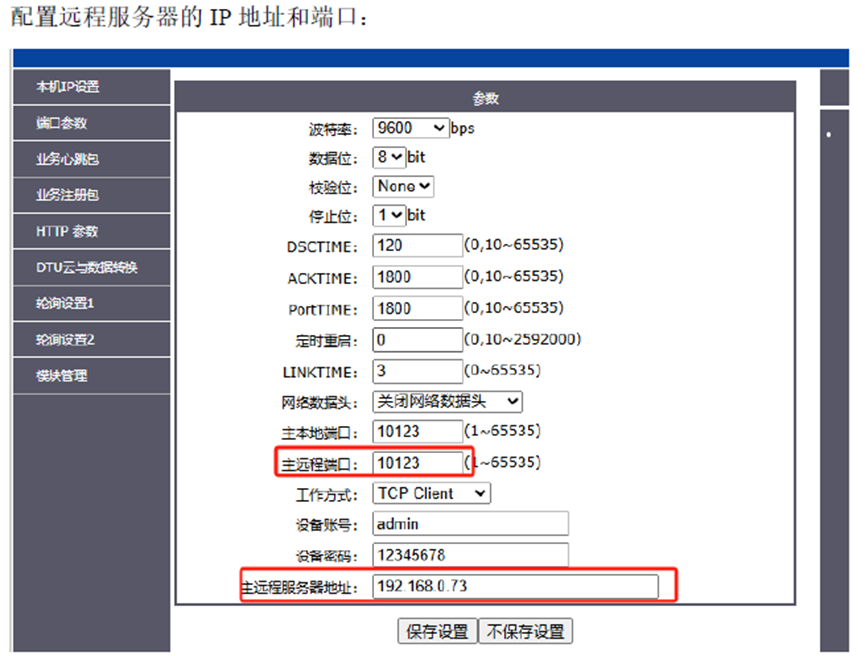

网络读卡器通过一个网口实现数据和电源的传输，板子集成了POE分离器功能：并符合IEEE 802.3AT/AF功率以太网（PoE）标准。模块内部集成整流桥所以网线输入不区分极性。内部集成检测电阻24.9k，用于PD协议侦测。模块集成了欠压保护电路，内部集成了一款高性能DCDC：输出通过变压器实现了隔离功能。板子上集成了一个串口服务器实现串口数据与网口的透传，可以将RFID输出的串口数据通过网线传到服务器，通过网线可以配置服务器的IP地址。

二、产品参数

1）PCB尺寸：80mm*62mm*1.6mm；两层板。

2）标准RJ45网线接口。

3）自带整流桥，将网线电源转换为5V。

4）5V电源输入带隔离，能更好保护

5）射频卡识读频频支持双频13.56Mhz和125KHz。

三、使用说明

1）电路板焊接完成后通过通过网线连接电路板。

2）无需烧录程序，纯硬件连结。

3）具有POE的路由器，或者单独的适配器，连接电脑输入地址192.168.0.80。



四、备注

1）硬件物料成本100元左右。

2）附件包含了位号图/焊接辅助工具文件。

3）项目模块无需烧录程序。

4）附件提供了外壳和其他物料的采购链接。
