第三章：临界区管理

在前一章《时间抽象》中，我们掌握了NimBLE如何实现跨FreeRTOS时钟频率的通用时间管理。

现在需要解决多任务系统的核心挑战——如何防止多个程序段并发访问导致数据损坏。

临界区的重要性

设想两位工程师（任务A和任务B）需要修改共享白板上的数值：

  • 任务A逻辑：读取当前值，加5后回写
  • 任务B逻辑：读取当前值，减3后回写

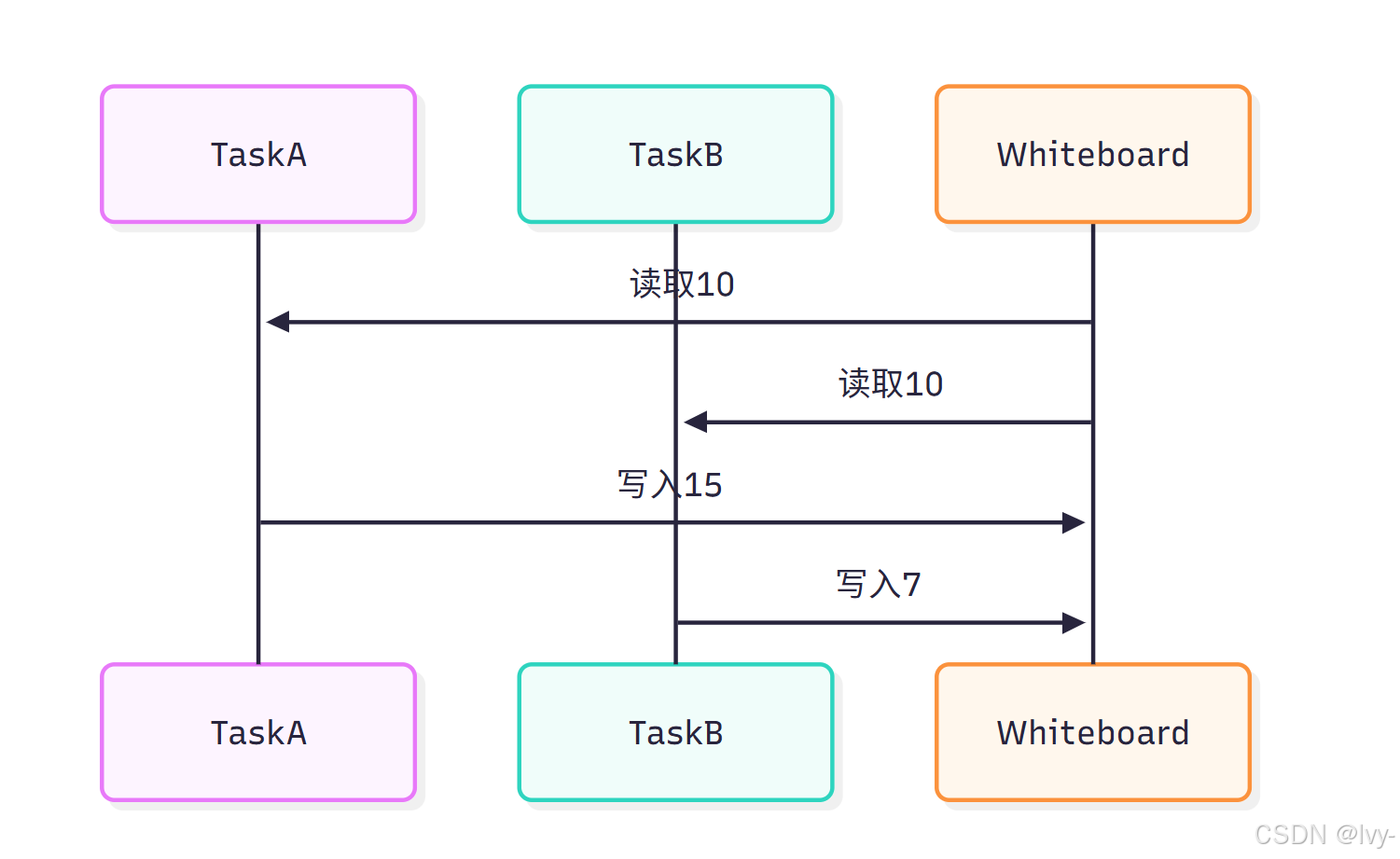

当初始值为10时，若并发操作可能产生如下时序：
在这里插入图片描述

最终结果错误显示为7而非理论值12，这就是**竞态条件**的典型案例。

临界区的核心价值：建立原子操作保护域，确保共享资源（如白板数值）在操作期间免受中断服务程序(ISR)或其他任务干扰。

临界区运作原理

临界区如同在敏感操作时设置"请勿打扰"标识，通过禁用中断实现独占访问：

#include "nimble/nimble_npl_os.h"volatile int 共享计数器 = 0;void 安全递增操作()
{uint32_t 临界上下文 = ble_npl_hw_enter_critical();  // 进入临界区共享计数器++;  // 原子操作保证ble_npl_hw_exit_critical(临界上下文);  // 退出临界区
}

技术要点：

  1. ble_npl_hw_enter_critical()触发中断禁用
  2. 操作期间系统暂不响应外部事件
  3. ble_npl_hw_exit_critical()恢复中断使能
⭕volatile

volatile关键字用于标记变量，表示该变量的值可能被未知因素（如多线程、硬件中断）随时修改，强制程序每次访问时直接从内存读取最新值，避免编译器优化导致的数据不一致问题。

主要特点

  • 禁止编译器优化（如缓存到寄存器）
  • 保证变量的可见性（多线程场景下其他线程能立即看到修改）
  • 不保证原子性（复合操作仍需同步机制）

典型场景：多线程共享标志位、硬件寄存器映射。

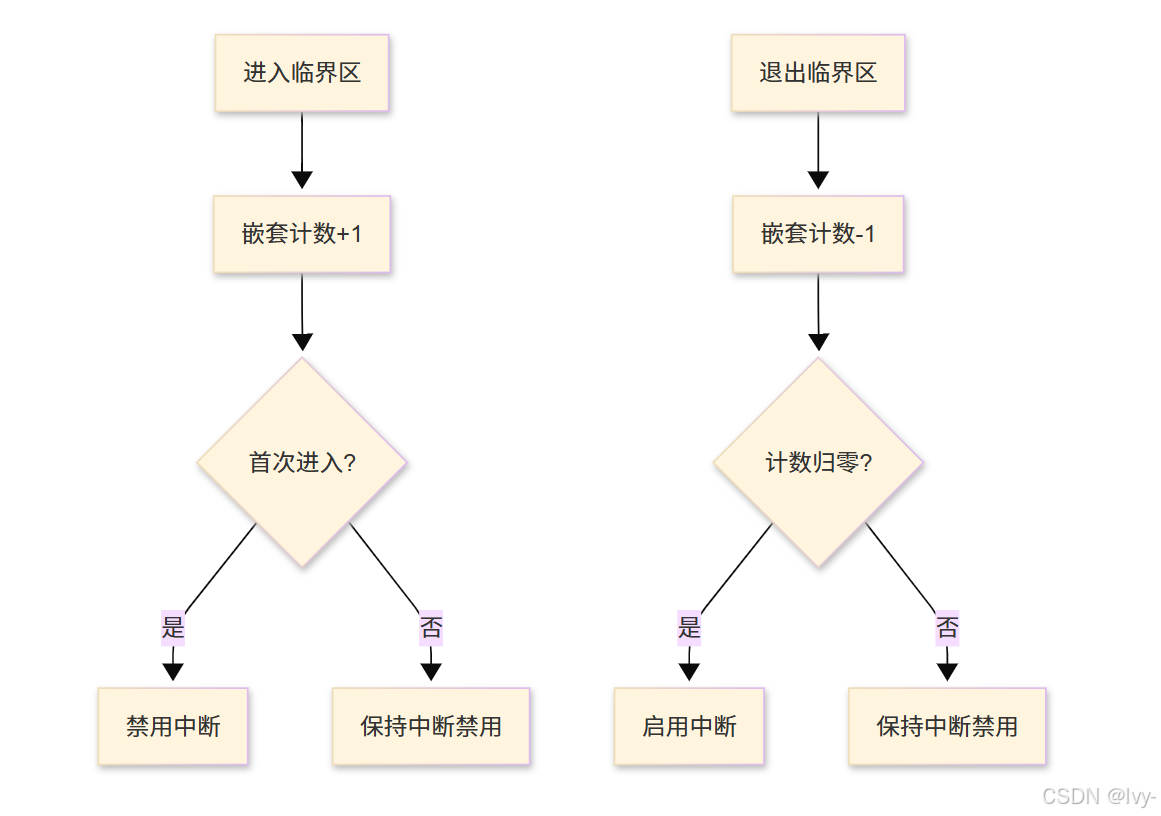

嵌套临界区管理

系统通过s_critical_nesting计数器实现多层级保护：

在这里插入图片描述

该机制保障了复杂函数调用链中的资源安全，例如：

void 多层保护操作()
{uint32_t ctx1 = ble_npl_hw_enter_critical();  // 嵌套层1// 操作1子层保护函数(); // 操作2ble_npl_hw_exit_critical(ctx1);
}void 子层保护函数()
{uint32_t ctx2 = ble_npl_hw_enter_critical();  // 嵌套层2// 子操作ble_npl_hw_exit_critical(ctx2);
}

每次操作前：ble_npl_hw_enter_critical()
操作后 ble_npl_hw_exit_critical

实现解析

关键代码位于nimble_npl_os.h：

volatile uint32_t s_critical_nesting;  // 嵌套计数器static inline uint32_t ble_npl_hw_enter_critical(void)
{vPortEnterCritical();  // FreeRTOS原生临界区入口s_critical_nesting++;  // 层级递增return 0;
}static inline void ble_npl_hw_exit_critical(uint32_t ctx)
{if (s_critical_nesting > 0) s_critical_nesting--;vPortExitCritical();  // 根据层级恢复中断
}

设计考量：

  • volatile修饰符确保计数器可见性
  • 与FreeRTOS原生接口vPortEnter/ExitCritical深度整合
  • 最小化中断禁用时间（通常<20μs）

应用守则

场景推荐方案风险提示
简单变量修改临界区保护避免在保护区内调用阻塞函数
外设寄存器配置嵌套临界区注意硬件时序要求
复杂数据结构操作结合信号量机制防止死锁
ISR与任务共享资源任务侧使用临界区ISR中禁用临界区

演进方向

虽然临界区是基础保护机制，但其全局中断禁用的特性可能影响系统实时性。

后续章节将探讨更细粒度的同步：

  1. 互斥锁：针对特定资源的访问控制
  2. 信号量：任务间协同的计数机制
  3. 事件组：多条件触发的高效通知方式
⭕互斥锁的两种同步

互斥锁用于保证同一时间只有一个线程访问共享资源，避免数据竞争。

其同步方式可分为以下两类：

全局变量方式
通过一个全局标志变量（如bool lock）实现：

  • 线程访问资源前检查该变量，若未被占用（lock == false），则置为true并执行操作；
  • 若已被占用（lock == true），则等待或返回。

信号量方式
使用系统提供的信号量机制（如semaphore）：

  • 信号量初始值为1，线程通过wait()（P操作）尝试获取锁，成功时信号量减为0；
  • 其他线程调用wait()时会阻塞，直到锁持有者调用signal()（V操作）释放资源。

关键区别

  • 全局变量需手动实现忙等待或调度，可能浪费CPU；
  • 信号量由操作系统管理，阻塞时释放CPU，效率更高。

代码：

全局变量方式

bool lock = false;
while (lock);  // 忙等待
lock = true;
// 临界区代码
lock = false;

信号量方式

sem_t mutex;
sem_init(&mutex, 0, 1);
sem_wait(&mutex);  // 阻塞等待
// 临界区代码
sem_post(&mutex);

下一章我们选取的是原生信号量的方式

第四章：同步（互斥锁与信号量）

在前章《临界区管理》中，我们掌握了通过全局中断禁用实现共享数据保护的强力但受限方案。虽然临界区非常适合极短时敏操作（如与中断服务程序(ISR)交互），但其"冻结世界"的特性会导致系统在临界区持续期间失去响应性。

当需要长时间保护共享资源或协调任务而不阻塞整个系统时，同步如互斥锁和信号量将成为更灵活高效的解决方案。

它们为多任务环境下的资源共享与任务协调提供了精细化管理手段。

同步的必要性

设想一个只有单台咖啡机的繁忙咖啡厅。若所有人同时争抢使用，必然导致混乱！任何时刻应仅限一人使用设备，这即是独占型共享资源的典型场景。

再考虑同家咖啡厅的有限座位：同一时间只能容纳固定人数的顾客，随着顾客离开座位逐步释放。这涉及资源数量管控的场景。

嵌入式系统中，任务常需：

  1. 保护共享数据：确保单个任务独占地修改数据（如全局计数器或蓝牙连接状态），防止数据损坏（竞态条件）
  2. 硬件访问控制：保障特定外设（如I2C总线、显示屏）的独占使用
  3. 任务协调：实现任务间的事件通知或资源就绪信号传递

虽然临界区通过禁用中断解决了"共享数据"问题，但互斥锁与信号量提供了更精细的解决方案，允许操作系统调度器持续运行。

当任务请求被占用资源时，仅需等待而其他无关任务仍可运行，从而显著提升系统响应性。

核心价值：如何在多任务环境下实现资源安全共享与任务间通信，同时保持系统全局响应性？

本章目标：理解互斥锁与信号量的核心差异，掌握通过NimBLE抽象层实现资源共享与任务协调的具体方法。

互斥锁：单人间浴室

互斥锁（Mutual Exclusion）如同单人间浴室的门锁。

仅允许一个任务"进入"（获取锁）使用资源。其他任务需等待当前任务"离开"（释放锁）才能获取访问权。

这种机制确保受保护代码段（由互斥锁守护的区域）对共享数据的操作免受并发干扰。

互斥锁使用规范

NimBLE提供的互斥锁接口：

  • struct ble_npl_mutex：互斥锁对象结构体，每个需保护资源对应一个实例
  • ble_npl_mutex_init(struct ble_npl_mutex *mu)：初始化互斥锁
  • ble_npl_mutex_pend(struct ble_npl_mutex *mu, ble_npl_time_t timeout)：尝试获取锁。若锁已被持有，任务将阻塞直至超时（BLE_NPL_TIME_FOREVER表示无限等待）
  • ble_npl_mutex_release(struct ble_npl_mutex *mu)：释放锁，唤醒等待任务

以下示例展示使用互斥锁保护共享计数器（改进自临界区章节案例）：

#include "nimble/nimble_npl_os.h"
#include "task.h"                 // 1.声明互斥锁与共享数据
static struct ble_npl_mutex g_my_shared_data_mutex;
volatile int g_shared_data = 0;// 任务A：递增共享数据
void increment_task(void *pvParameters) {while (1) {// 尝试获取互斥锁（无限等待）ble_npl_mutex_pend(&g_my_shared_data_mutex, BLE_NPL_TIME_FOREVER);// 互斥锁保护区域// 任一时刻仅单任务可执行此代码g_shared_data++;// ... 其他共享数据操作 ...// 释放互斥锁ble_npl_mutex_release(&g_my_shared_data_mutex);vTaskDelay(pdMS_TO_TICKS(100)); // 模拟工作负载}
}// 任务B：读取共享数据
void read_task(void *pvParameters)
{while (1) {int current_value;ble_npl_error_t err;// 尝试获取互斥锁（50ms超时）err = ble_npl_mutex_pend(&g_my_shared_data_mutex, pdMS_TO_TICKS(50)); if (err == BLE_NPL_OK) {current_value = g_shared_data; // 安全读取ble_npl_mutex_release(&g_my_shared_data_mutex);// 实际应用中应通过日志函数输出// printf("当前共享数据: %d\n", current_value);} else if (err == BLE_NPL_TIMEOUT) {// 互斥锁占用处理// printf("读取任务：互斥锁繁忙，稍后重试\n");}vTaskDelay(pdMS_TO_TICKS(150));}
}// 系统初始化函数（main()中调度器启动前调用）
void initialize_tasks_and_mutex()
{// 2.初始化互斥锁ble_npl_mutex_init(&g_my_shared_data_mutex);// 3.创建关联任务xTaskCreate(increment_task, "递增任务",configMINIMAL_STACK_SIZE + 100, NULL, tskIDLE_PRIORITY + 1, NULL);xTaskCreate(read_task, "读取任务",configMINIMAL_STACK_SIZE + 100, NULL, tskIDLE_PRIORITY + 1, NULL);
}

(回调函数通过参数形式，实现触发调用)

关键说明：

  • g_my_shared_data_mutex需全局可见或任务可访问
  • ble_npl_mutex_init()确保互斥锁就绪
  • ble_npl_mutex_pend()实现临界区独占访问
  • vTaskDelay等非关键操作置于锁外，维持系统响应性

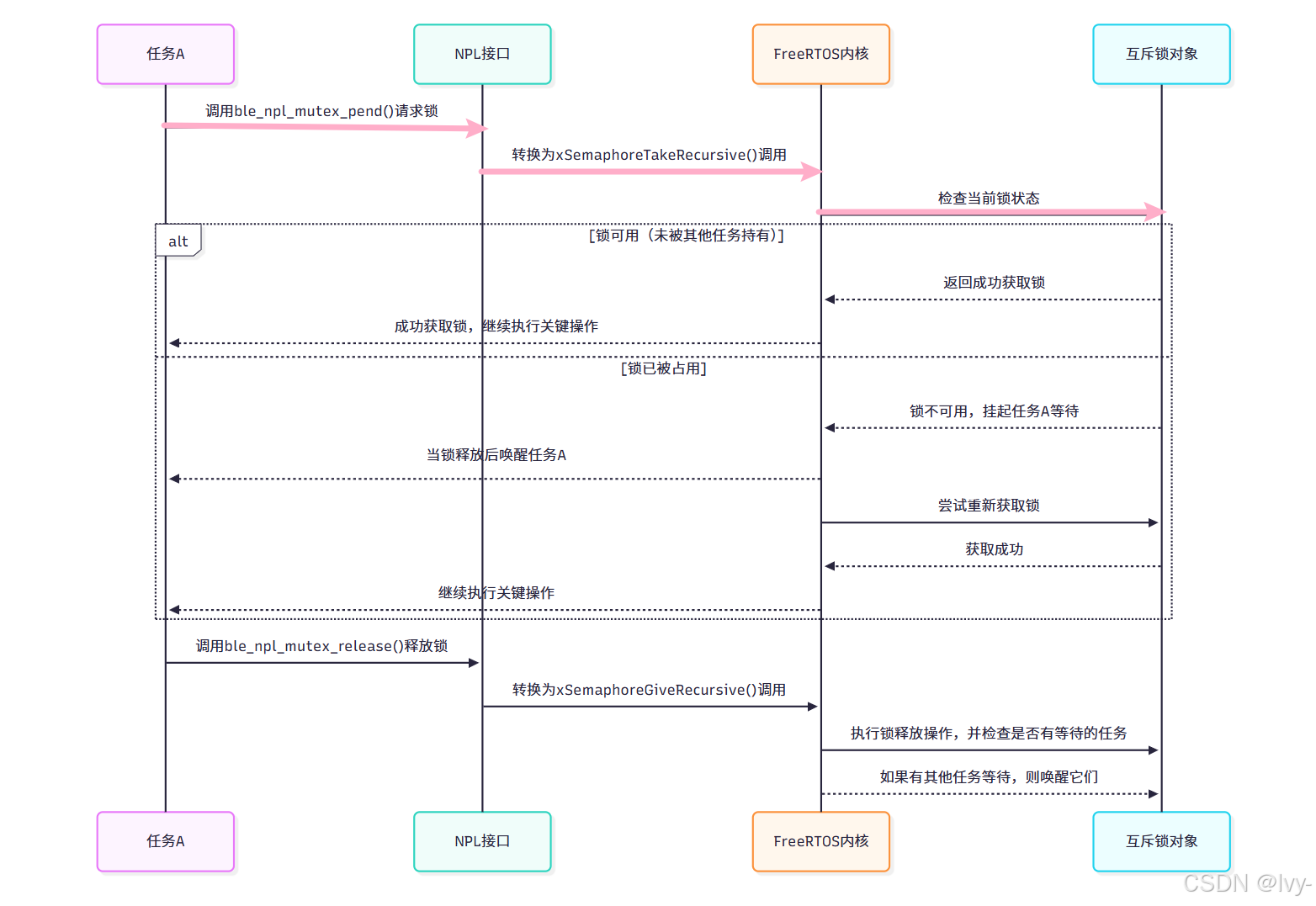

底层实现机制

互斥锁操作通过FreeRTOS原生机制实现：

在这里插入图片描述

代码实现在nimble_npl_os.h中：

struct ble_npl_mutex
{SemaphoreHandle_t handle; // FreeRTOS信号量句柄
};static inline ble_npl_error_t
ble_npl_mutex_pend(struct ble_npl_mutex *mu, ble_npl_time_t timeout)
{return xSemaphoreTakeRecursive(mu->handle, timeout) ? BLE_NPL_OK : BLE_NPL_TIMEOUT;
}

设计要点：

  • 采用递归锁设计，允许同一任务多次获取
  • 通过信号量机制实现状态管理
  • 严格的所有权机制（仅持有者能释放锁）
🎢句柄

这个设计通过一个结构体 ble_npl_mutex 封装了 FreeRTOS 的信号量句柄 SemaphoreHandle_t，目的是在更高层的代码中抽象化底层操作系统的具体实现。

结构体成员说明:

  • handle 成员变量存储了 FreeRTOS 提供的信号量句柄，实际使用时通过这个句柄来操作信号量。

设计用途:

这种封装方式使得代码可以在不同操作系统间移植，只需修改结构体内部的实现而不影响上层代码逻辑。

对于使用者来说，只需要操作 ble_npl_mutex 结构体而不必关心底层是 FreeRTOS 还是其他系统。

信号量：停车场与信号旗

信号量是更通用的同步原语，本质是控制资源访问的计数器，主要分为两类：

  1. 计数信号量（停车场模型）：
    模拟拥有N个车位的停车场，信号量计数表示可用车位：

    • 车辆（任务）进入时pend（计数减1），无车位时等待
    • 车辆离开时release（计数加1），允许等待车辆进入
    • 适用于有限资源池管理（如网络连接、缓冲池）

  2. 二进制信号量（信号旗模型）：
    计数上限为1，常用于事件通知：

    • 任务Arelease触发事件通知
    • 任务Bpend等待事件触发
    • 实现生产者-消费者模式的核心机制
信号量应用规范

NimBLE提供的信号量接口：

  • struct ble_npl_sem：信号量对象结构体
  • ble_npl_sem_init(struct ble_npl_sem *sem, uint16_t initial_tokens)：初始化信号量（指定初始计数）
  • ble_npl_sem_pend(struct ble_npl_sem *sem, ble_npl_time_t timeout)：尝试获取信号量（计数减1），计数为0时阻塞
  • ble_npl_sem_release(struct ble_npl_sem *sem)：释放信号量（计数加1），唤醒等待任务
  • ble_npl_sem_get_count(struct ble_npl_sem *sem)：获取当前计数值

示例1：计数信号量（资源池管理）

管理最多3个并发访问的硬件模块：

#include "nimble/nimble_npl_os.h"
#include "task.h"static struct ble_npl_sem g_资源池信号量;void 资源使用任务(void *pvParameters) {while (1) {ble_npl_sem_pend(&g_资源池信号量, BLE_NPL_TIME_FOREVER);// 临界区操作（最多3任务并发）vTaskDelay(pdMS_TO_TICKS(500)); // 模拟资源占用ble_npl_sem_release(&g_资源池信号量);vTaskDelay(pdMS_TO_TICKS(100));}
}void 初始化资源池() {ble_npl_sem_init(&g_资源池信号量, 3); // 3个可用资源// 创建4个任务（第4个将等待）xTaskCreate(资源使用任务, "用户1", ..., NULL, ...);xTaskCreate(资源使用任务, "用户2", ..., NULL, ...);xTaskCreate(资源使用任务, "用户3", ..., NULL, ...);xTaskCreate(资源使用任务, "用户4", ..., NULL, ...);
}

示例2：二进制信号量（事件通知）

生产者-消费者模式实现：

static struct ble_npl_sem g_数据就绪信号量;void 生产者任务(void *pvParameters)
{while (1) {vTaskDelay(pdMS_TO_TICKS(2000)); // 模拟数据生成ble_npl_sem_release(&g_数据就绪信号量); // 触发事件}
}void 消费者任务(void *pvParameters)
{while (1) {ble_npl_sem_pend(&g_数据就绪信号量, BLE_NPL_TIME_FOREVER);// 处理数据vTaskDelay(pdMS_TO_TICKS(500)); }
}void 初始化事件系统() {ble_npl_sem_init(&g_数据就绪信号量, 0); // 初始无数据xTaskCreate(生产者任务, "生产者", ..., NULL, ...);xTaskCreate(消费者任务, "消费者", ..., NULL, ...);
}

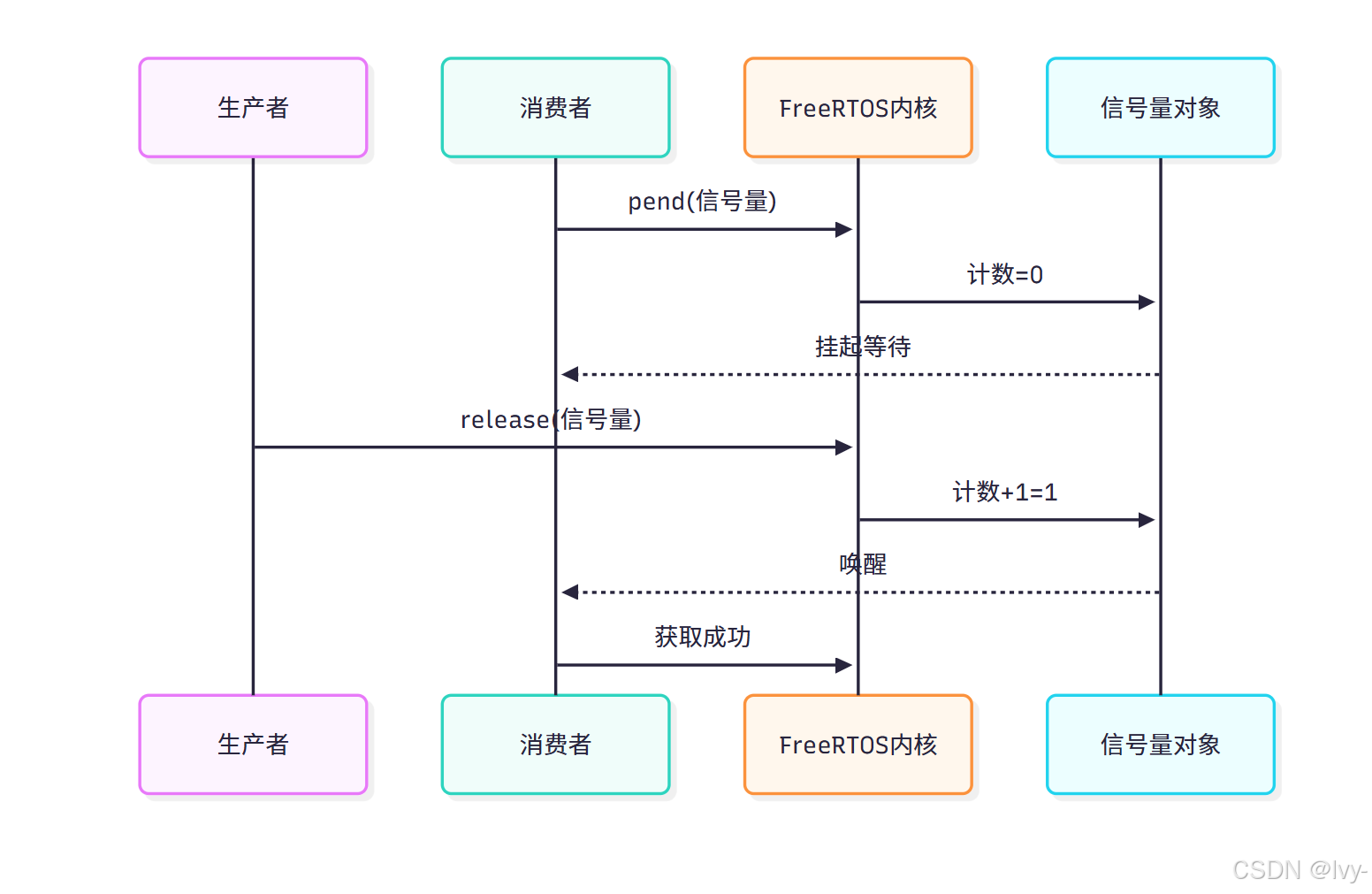

运行机制解析

在这里插入图片描述

底层实现代码片段：

struct ble_npl_sem
{SemaphoreHandle_t handle; // FreeRTOS信号量句柄
};ble_npl_error_t npl_freertos_sem_pend(...)
{if (中断上下文) {xSemaphoreTakeFromISR(...); // 非阻塞获取} else {xSemaphoreTake(...); // 任务级阻塞获取}
}

设计特性：

  • 支持中断上下文操作（需FromISR接口）
  • 计数信号量管理资源池
  • 二进制信号量实现事件标志

互斥锁 vs 信号量：核心差异

尽管两者均用于同步，但设计目标不同：

特性互斥锁信号量
设计目标资源独占访问（数据保护）事件通知/资源池管理（任务协调）
所有权严格归属（仅持有者可释放）无明确所有权（任意任务/ISR可释放）
计数模式二元状态（锁定/解锁），支持递归获取二进制（0/1）或计数（0-N）
初始状态未锁定可配置初始计数（如0表示事件未触发）
中断使用通常禁止（特定实现支持ISR版本）允许ISR端释放信号量
适用场景数据结构保护、硬件外设独占任务间通信、连接池管理、事件广播

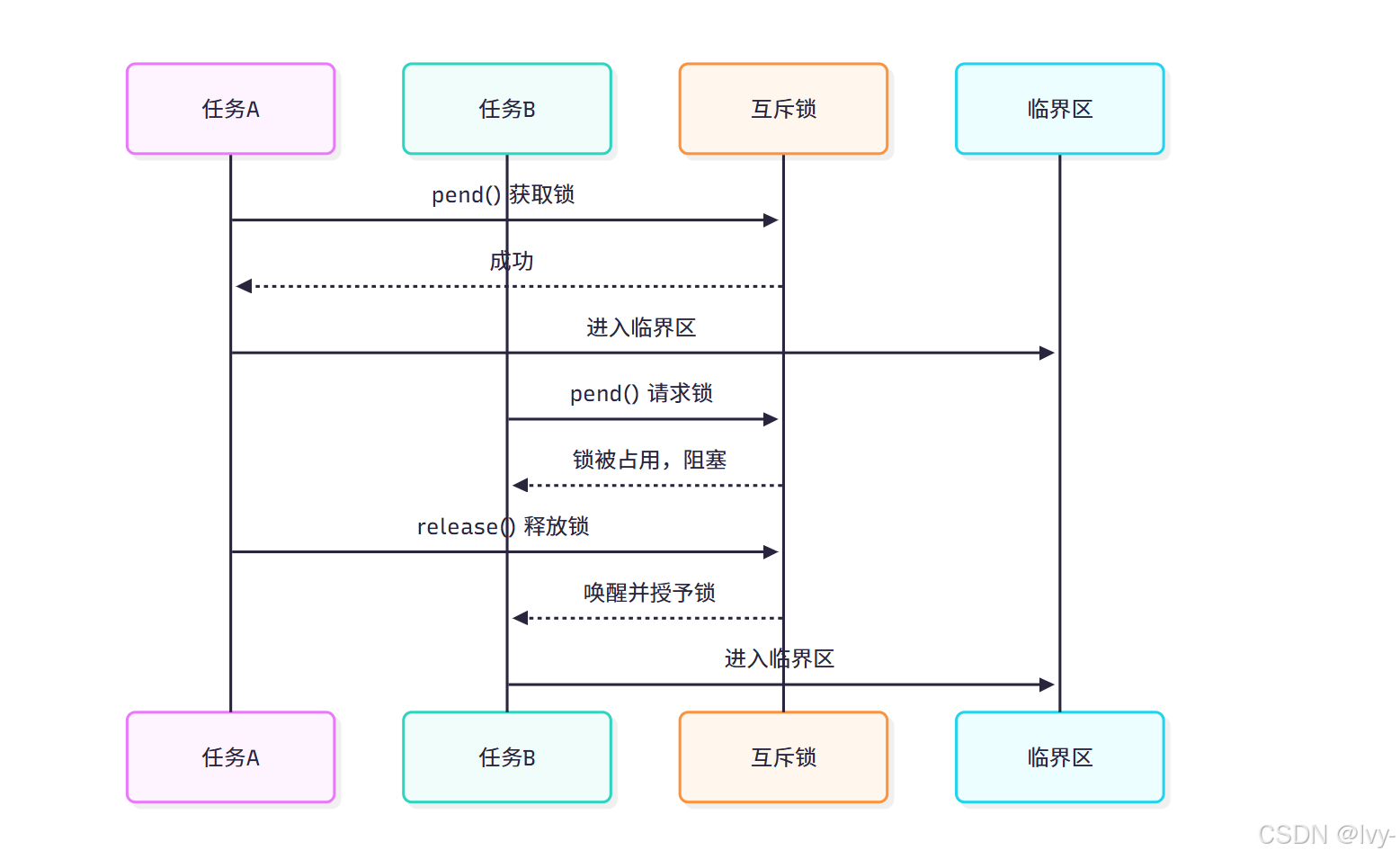

设计准则

  1. 锁粒度控制：保持临界区代码最小化
  2. 死锁预防：采用固定顺序获取多个锁
  3. 优先级继承：利用FreeRTOS优先级继承协议
  4. 性能监控：通过uxSemaphoreGetCount()诊断资源争用

在这里插入图片描述

演进方向

同步为构建复杂同步机制奠定基础，后续可扩展：

  1. 条件变量：实现更精细的等待/通知机制
  2. 读写锁：优化读多写少场景性能
  3. 屏障同步：协调多阶段并行任务

下一章我们继续探索《事件管理》章节，了解NimBLE蓝牙协议栈的事件驱动架构。
