TIM 编码器接口
目录
编码器接口
正交编码器
编码器接口基本结构
编码器接口三种工作模式
实例（均不反相）
实例（TI1反相）
本篇文章内容的前置知识为 TIM输入捕获，如果不了解，可点击链接学习
TIM 输入捕获-CSDN博客
编码器接口
编码器接口（Encoder Interface）是 STM32 定时器的一种特殊工作模式，专门用于接收增量型（正交）编码器的信号。通过分析编码器发出的两路相位相差90度的脉冲信号，定时器可以自动判断旋转方向，并据此控制计数器（CNT）自增或自减，从而实时反映编码器的位置变化。
使用编码器接口时，定时器能够同时测量旋转方向、位置以及通过计算脉冲频率间接获得旋转速度。每个高级定时器和通用定时器都集成了一个编码器接口，所需的两路输入信号分别通过输入捕获通道1（CH1）和通道2（CH2）引入，完成正交信号的接收与解码。

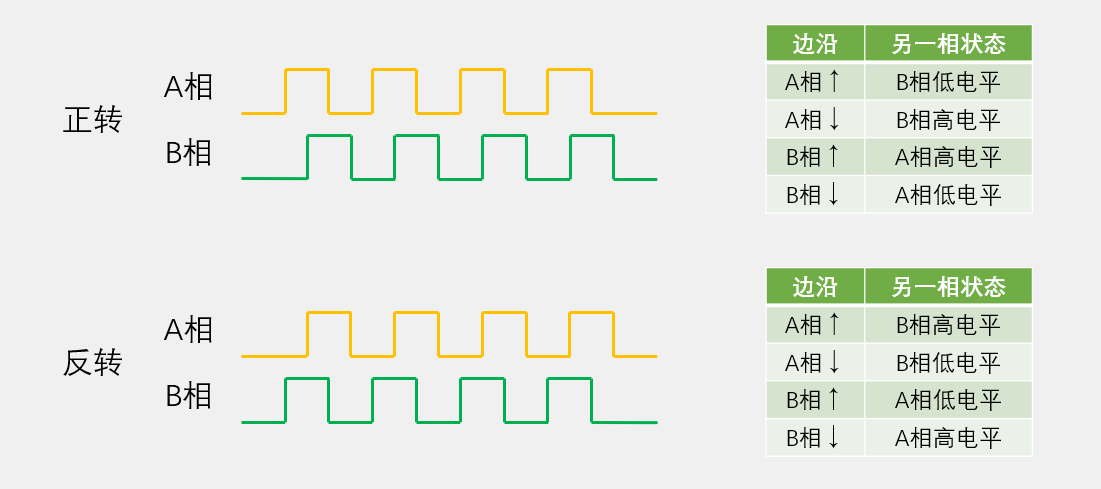

正交编码器
编码器输出两路相位差90°的脉冲：A相 和 B相
旋转方向由边沿触发时另一相的电平判断
正转判断规则（CNT递增）：
| 边沿 | 判断依据 |
|---|---|
| A相 ↑ | B相为低电平 |
| B相 ↑ | A相为高电平 |
反转判断规则（CNT递减）：
| 边沿 | 判断依据 |
|---|---|
| A相 ↑ | B相为高电平 |
| B相 ↑ | A相为低电平 |
表格都是基于上升沿进行判断，在上面的图片中还有下降沿的判断依据

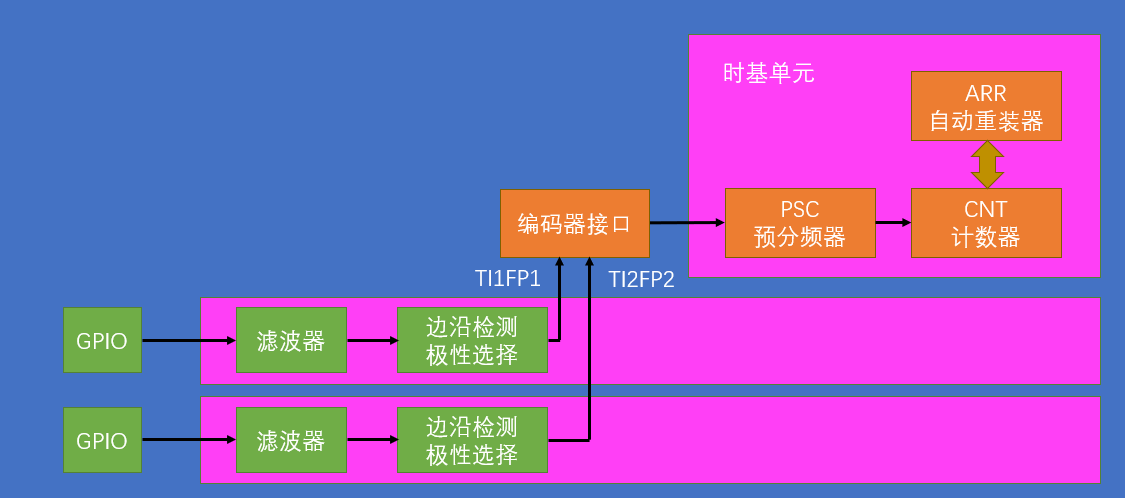

编码器接口基本结构
信号流动流程：
1. 两路 GPIO 输入（接编码器 A相 和 B相）
2. 滤波器：去抖动，防止误触发
3. 边沿/极性检测：识别上升沿或下降沿
4. 形成 TI1FP1 / TI2FP2 信号
5. 编码器接口模块：分析 A/B 相位差，判断方向
6. 控制计数器 CNT 自增或自减，记录位置
7. 可配合 PSC 预分频 与 ARR 自动重装载实现平滑计数

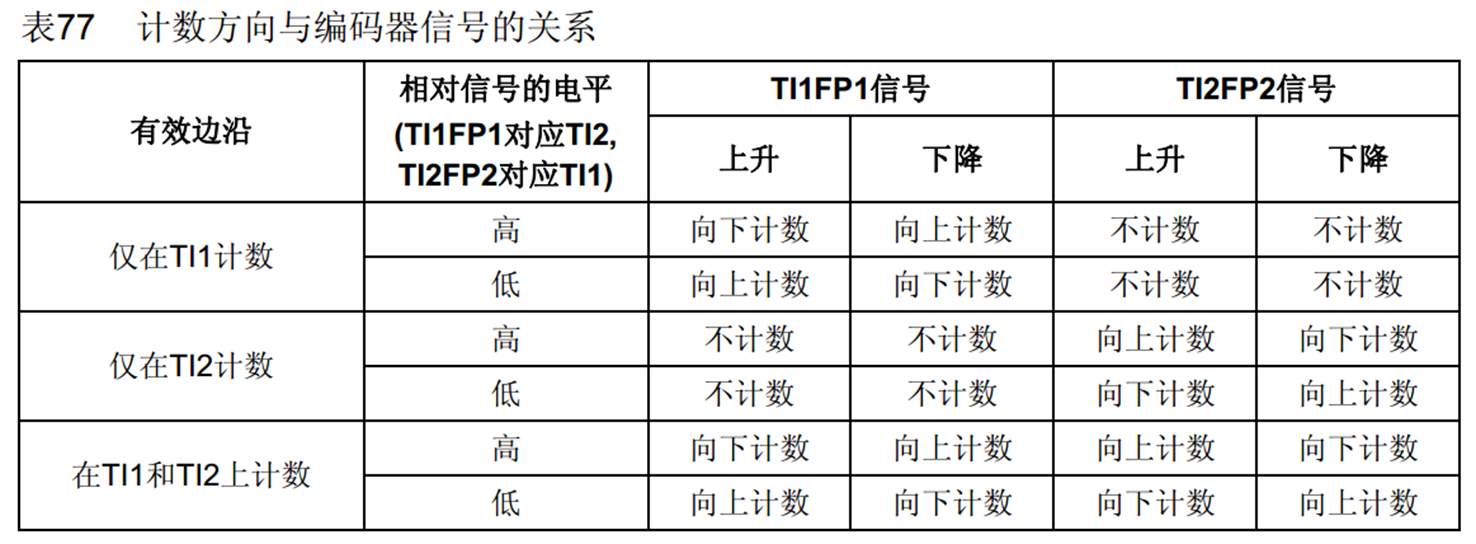

编码器接口三种工作模式
正转的状态都向上计数，反转的状态都向下计数

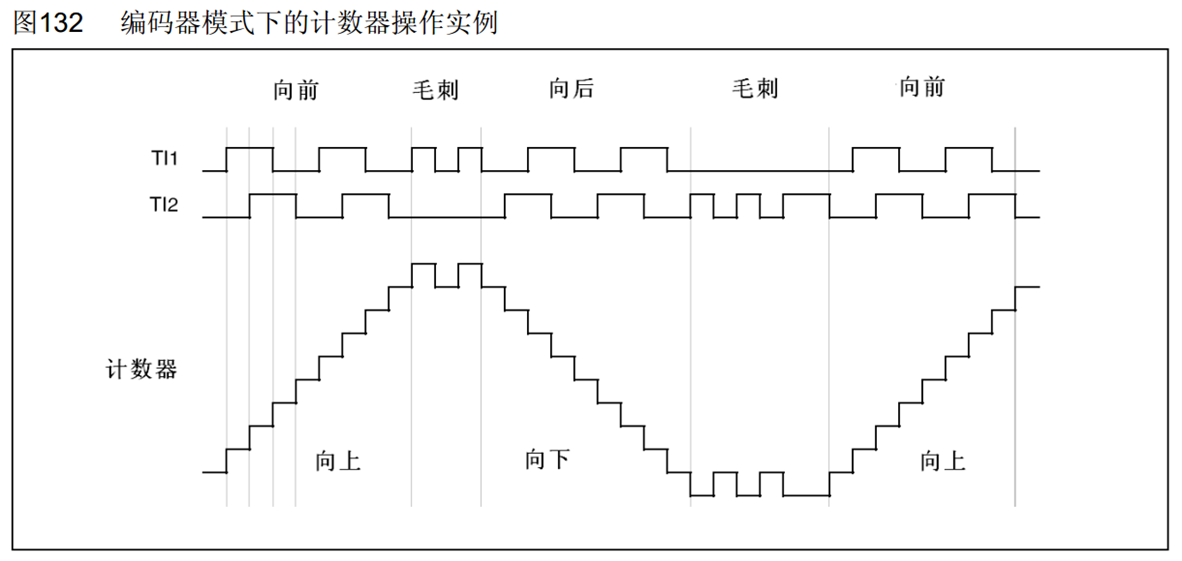

实例（均不反相）

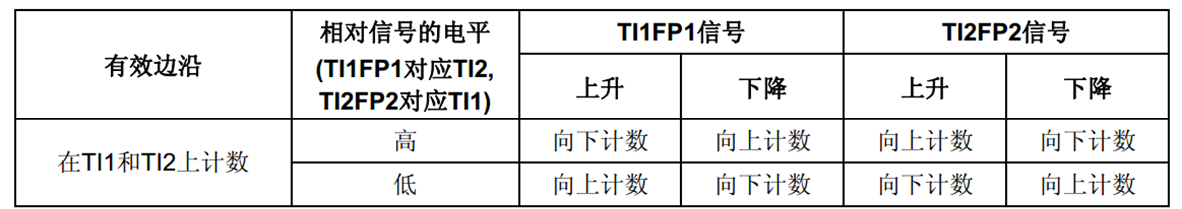

对于每个边沿，通过另一相的电平高低判断是向上计数还是向下计数。
TI1FP1 对应 TI2，TI2FP2 对应 TI1
TI1、TI2 正常输入
正转：TI1 先变，TI2滞后 → CNT 递增（向上计数）
反转：TI2先变，TI1滞后 → CNT 递减（向下计数）
整体计数方向与编码器真实方向一致

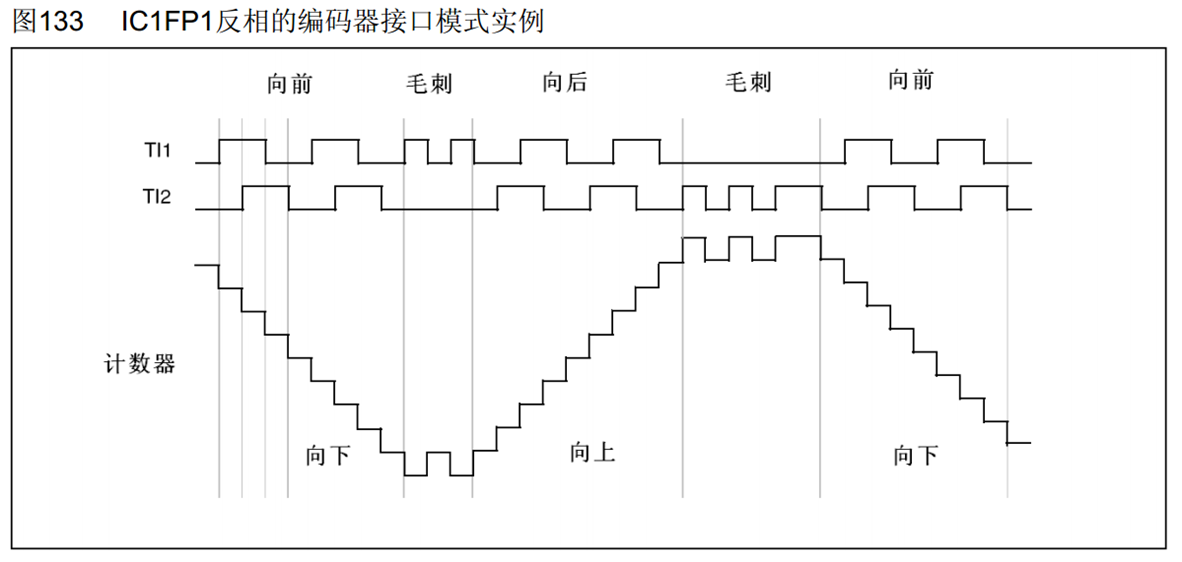

实例（TI1反相）
由于T1反相，所以上面的表格这时候是错误的，需要先把图片中TI1高低电平取反再查表
和均不反相的实例对比，实际旋转方向不变，计数器方向反了
TIM_EncoderInterfaceConfig() 函数
| 函数名 | 功能 | 主要作用 |
|---|---|---|
| TIM_EncoderInterfaceConfig() | 启用定时器的编码器接口模式，将两个通道的输入脉冲用于测量编码器位移和方向 | 自动配置输入捕获 + 从模式，定时器 CNT 会根据编码器 A/B 相位自动计数（增或减） |
函数参数
| 参数 | 含义 |
|---|---|
| TIM3 | 目标定时器，一般使用通用定时器（如 TIM2、TIM3、TIM4）。 |
| TIM_EncoderMode_TI12 | 编码器模式选择： TI1：只用 TI1 通道 TI2：只用 TI2 通道 TI12：使用 TI1 + TI2（典型增量编码器模式） |
| TIM_ICPolarity_Rising | 设置 TI1 输入极性： Rising 实际表示 不反相 Falling 实际表示 反相 |
| TIM_ICPolarity_Rising | 设置 TI2 输入极性，同上。 |
在编码器模式下，Rising/Falling 表示是否反相，而不是捕获上升沿/下降沿
尚未完结
