ESP32-S3学习笔记＜7＞：GP Timer的应用

1. 头文件包含

#include "driver/gptimer.h"

2. GP(general purpose) timer的配置

GP Timer的配置主要分为3个步骤：

1. 创建定时器（Timer）；
2. 设置警报（alarm）；
3. 注册警报回调事件；
4. 使能定时器；
5. 启动定时器。

如果需要一个定时器，这个定时器一直运行，应用仅需要从定时器读取计时值，那么步骤2和步骤3都不需要。

2.1 创建定时器

使用如下函数创建定时器：

esp_err_t gptimer_new_timer(const gptimer_config_t *config, gptimer_handle_t *ret_timer) ;

第二个参数 ret_timer 为出参数，返回一个定时器句柄。后续设置定时器的其他功能，或者使能、启动定时器时使用。

第一个参数 config 为定时器的配置参数。其结构定义如下：

typedef struct {gptimer_clock_source_t clk_src;      /*!< GPTimer clock source */gptimer_count_direction_t direction; /*!< Count direction */uint32_t resolution_hz;              /*!< Counter resolution (working frequency) in Hz,hence, the step size of each count tick equals to (1 / resolution_hz) seconds */int intr_priority;                   /*!< GPTimer interrupt priority,if set to 0, the driver will try to allocate an interrupt with a relative low priority (1,2,3) */struct {uint32_t intr_shared: 1;         /*!< Set true, the timer interrupt number can be shared with other peripherals */uint32_t backup_before_sleep: 1; /*!< If set, the driver will backup/restore the GPTimer registers before/after entering/exist sleep mode.By this approach, the system can power off GPTimer's power domain.This can save power, but at the expense of more RAM being consumed */} flags;                             /*!< GPTimer config flags*/
} gptimer_config_t;

2.1.1 clk_src/设置时钟源

成员 clk_src 选择定时器的时钟源。可用的选项有：

typedef enum {GPTIMER_CLK_SRC_APB = SOC_MOD_CLK_APB,     /*!< Select APB as the source clock */GPTIMER_CLK_SRC_XTAL = SOC_MOD_CLK_XTAL,   /*!< Select XTAL as the source clock */GPTIMER_CLK_SRC_DEFAULT = SOC_MOD_CLK_APB, /*!< Select APB as the default choice */
} soc_periph_gptimer_clk_src_t;

可见，可用的时钟源，有APB时钟源和XTAL时钟源。前者是处理器内部总线的时钟，后者是外部晶振的时钟。选择时钟源需要考虑一个问题：系统使能DFS（dynamic frequency scaling,动态调频）的时候，APB时钟可能降频，导致定时器运行不准。如果浅睡眠（light sleep） 模式也被开启， PLL 和 XTAL 时钟都会被默认关闭，从而导致 GPTimer 的计时不准确。

2.1.2 direction/设置计数方向

成员 direction 的定义是：

typedef enum {GPTIMER_COUNT_DOWN, /*!< Decrease count value */GPTIMER_COUNT_UP,   /*!< Increase count value */
} gptimer_count_direction_t;

分别为向下计数或者向上计数。

2.1.3 resolution_hz/设置计数频率

成员 resolution_hz 设置计数频率。例如设置1000，则每毫秒进行一次计数。设置1000000，则每微秒进行一次计数。

2.1.4 intr_priority/设置中断优先级

设置为0时，由驱动分配一个较低的优先级。

2.1.5 intr_shared/设置中断共享

指定定时器中断是否和其他外设共享。建议设置为0，非共享。但是应用较复杂时除外。根据实际情况分析。

2.1.6 backup_before_sleep/设置睡眠时的定时器寄存器保存

设置CPU进入睡眠时是否需要保存定时器的寄存器。低功耗应用时使用。

2.2 设置警报（alarm）

用以下函数设置警报。所谓警报，就是定时器值达到某个设定值时，产生中断供用户处理。

esp_err_t gptimer_set_alarm_action(gptimer_handle_t timer, const gptimer_alarm_config_t *config);

函数的第一个参数 timer ，为上一步中返回的定时器句柄。
函数的第二个参数 config ，用于配置警报发声的条件。其定义如下：

typedef struct {uint64_t alarm_count;  /*!< Alarm target count value */uint64_t reload_count; /*!< Alarm reload count value, effect only when `auto_reload_on_alarm` is set to true */struct {uint32_t auto_reload_on_alarm: 1; /*!< Reload the count value by hardware, immediately at the alarm event */} flags;                              /*!< Alarm config flags*/
} gptimer_alarm_config_t;

2.2.1 alarm_count/设置触发警报的定时器值

成员 alarm_count 设置触发警报的定时器值。当定时器计数值达到此值时，将触发中断，执行用户编写的中断服务函数。

2.2.2 reload_count/重载值

成员 reload_count 设置重载值。所谓重载值，即当定时器计数值到达 alarm_count，将计数器置位的值。在单片机应用中，定时器常用来定时执行某项任务。计数大多从0开始到达某个值，所以此时 reload_count 就设置为0。当警报执行的时候就重载计数值为0，从而重新启动一轮定时。
假设 reload_count 和 alarm_count设置为相同，会发生什么？例如都设置为1000。则当定时器的计数值到达1000时，立刻触发警报，同时硬件又将 reload_count （1000）再置入计数值。这或者会导致立即发声第二次警报，或者硬件跳过值继续计数。前者会导致死循环，后者则毫无意义。所以驱动里说明这个两个值不能设置为一致，否则驱动会报错。

这里还有一个细节问题。如果定时器的计数频率为1000Hz，则定时器计数周期为1ms。那么假设我们需要一个精准的1s告警中断，那么 alarm_count 应该设置为1000，还是999呢？之前开发STM32的定时器，如果需要精准的1s溢出，是要设置为999的，因为重载值是0，计数从0开始累加。但是ESP32-S3的例程，这里设置了（类似于）1000，来产生1s的事件。那么究竟应该设置1000，还是999呢？我编写了一个程序，每次中断就翻转一个GPIO。用逻辑分析仪抓取GPIO的翻转：

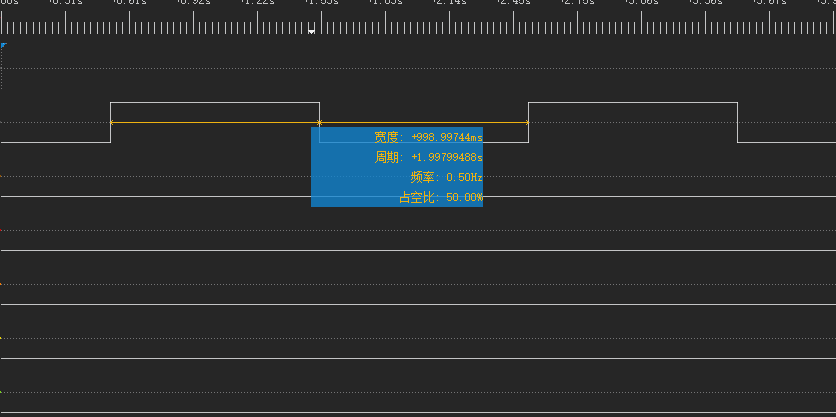

当设置为999，抓到下图所示。可以看到，高电平或低电平持续时间几乎等于999ms。

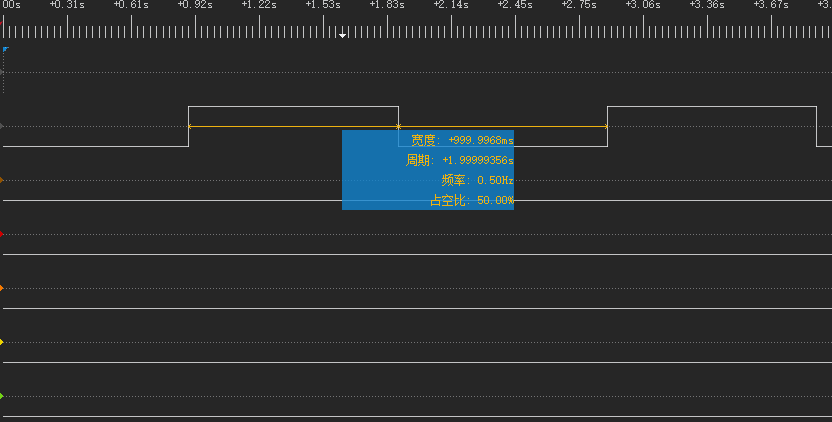

当设置为1000，抓到下图所示。可以看到，高电平或低电平持续时间几乎等于1000ms。

所以，对于ESP32-S3的开发，需要这种精确定时，填写alarm_count，按照需要的定时时间除以定时器计数周期即可，无需减1。

2.2.3 auto_reload_on_alarm/设置是否在警报发生时重载计数值

字面意思。

2.3 注册警报回调事件

注册警报回调事件，首先要定义一个 gptimer_event_callbacks_t 结构体（要用全局变量，因为传递指针给注册函数）。

gptimer_event_callbacks_t  g_stGPTimerEventCb ;

在结构体中，将写好的回调函数赋值给结构体：

g_stGPTimerEventCb.on_alarm = __cb_TEST_GPTIMER_EventAlarm ;

而后，用如下函数注册回调函数：

esp_err_t gptimer_register_event_callbacks(gptimer_handle_t timer, const gptimer_event_callbacks_t *cbs, void *user_data);

第一个参数是定时器句柄。
第三个参数是传给回调函数的自定义参数。

2.4 使能定时器

用如下函数使能定时器：

esp_err_t gptimer_enable(gptimer_handle_t timer);

2.5 启动定时器

用如下函数启动定时器：

esp_err_t gptimer_start(gptimer_handle_t timer);

3. 应用示例

以下示例，创建一个定时器，并设置每秒发声一次警报事件。警报事件发声时，翻转一个GPIO的电平。
test_gptimer.h文件：

void TEST_GPTIMER_GPIOConfig(void) ;
void TEST_GPTIMER_GPTIMERConfig(void) ;
void TEST_GPTIMER_GPTIMERStart(void) ;

test_gptimer.c文件：

#include "driver/gpio.h"
#include "driver/gptimer.h"
#include "esp_log.h"
#include "test_gptimer.h"gptimer_handle_t           g_pstGPTimerHandler ;
gptimer_event_callbacks_t  g_stGPTimerEventCb ;
unsigned long long         g_ullTimer = 0 ;static bool __cb_TEST_GPTIMER_EventAlarm(gptimer_handle_t pstTimer, const gptimer_alarm_event_data_t *pstEventData, void *pvUserCtx)
{int iGPIOLevel ;iGPIOLevel = gpio_get_level(GPIO_NUM_4) ;gpio_set_level(GPIO_NUM_4, 0x00000001 & (~iGPIOLevel)) ;return true ;
}void TEST_GPTIMER_GPIOConfig(void)
{esp_err_t           iErrCode ;const gpio_config_t stGPIOConfig = {.pin_bit_mask = 1ull << GPIO_NUM_4 ,.mode         = GPIO_MODE_INPUT_OUTPUT ,.pull_up_en   = GPIO_PULLUP_DISABLE ,.pull_down_en = GPIO_PULLDOWN_DISABLE ,.intr_type    = GPIO_INTR_DISABLE } ;iErrCode = gpio_config(&stGPIOConfig) ;if(ESP_OK != iErrCode){ESP_LOGE("test_gptimer", "Config GPIO error! Return value is %d\n", iErrCode) ;}return ;
}void TEST_GPTIMER_GPTIMERConfig(void)
{esp_err_t              iErrCode ;const gptimer_config_t stGPTimerConfigInfo = {.clk_src                   = GPTIMER_CLK_SRC_XTAL ,.direction                 = GPTIMER_COUNT_UP ,.resolution_hz             = 1000 ,.intr_priority             = 0 ,.flags.intr_shared         = 0 ,.flags.backup_before_sleep = 0 } ;const gptimer_alarm_config_t stGPTimerAlarmConfigInfo = {.alarm_count                = 1000 ,.reload_count               = 0 ,.flags.auto_reload_on_alarm = 1} ;iErrCode = gptimer_new_timer(&stGPTimerConfigInfo, &g_pstGPTimerHandler) ;if(ESP_OK != iErrCode){ESP_LOGE("test_gptimer", "Create timer error! Return value is %d\n", iErrCode) ;}iErrCode = gptimer_set_alarm_action(g_pstGPTimerHandler, &stGPTimerAlarmConfigInfo) ;if(ESP_OK != iErrCode){ESP_LOGE("test_gptimer", "Set timer alarm error! Return value is %d\n", iErrCode) ;}g_stGPTimerEventCb.on_alarm = __cb_TEST_GPTIMER_EventAlarm ;iErrCode = gptimer_register_event_callbacks(g_pstGPTimerHandler, &g_stGPTimerEventCb, 0) ;if(ESP_OK != iErrCode){ESP_LOGE("test_gptimer", "Register event callbacks error! Return value is %d\n", iErrCode) ;}return ;}void TEST_GPTIMER_GPTIMERStart(void)
{gptimer_enable(g_pstGPTimerHandler) ;gptimer_start(g_pstGPTimerHandler) ;return ;
}

main.c文件：

#include <stdint.h>
#include <stdio.h>
#include <stdbool.h>
#include <unistd.h>
#include <string.h>#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"
#include "freertos/semphr.h"#include "test_gptimer.h"void app_main(void)
{TEST_GPTIMER_GPIOConfig() ;TEST_GPTIMER_GPTIMERConfig() ;TEST_GPTIMER_GPTIMERStart() ;while (true){vTaskDelay(1000) ;}
}

---
