关于西门子博图基本指令的应用区别

在PLC基本指令中，有很多区别，比如延时通和断的线圈指令和功能指令有什么区别，置位复位指令的线圈，中间量，RS和SR有什么区别等，笔者最开始也是分不清，这里就介绍

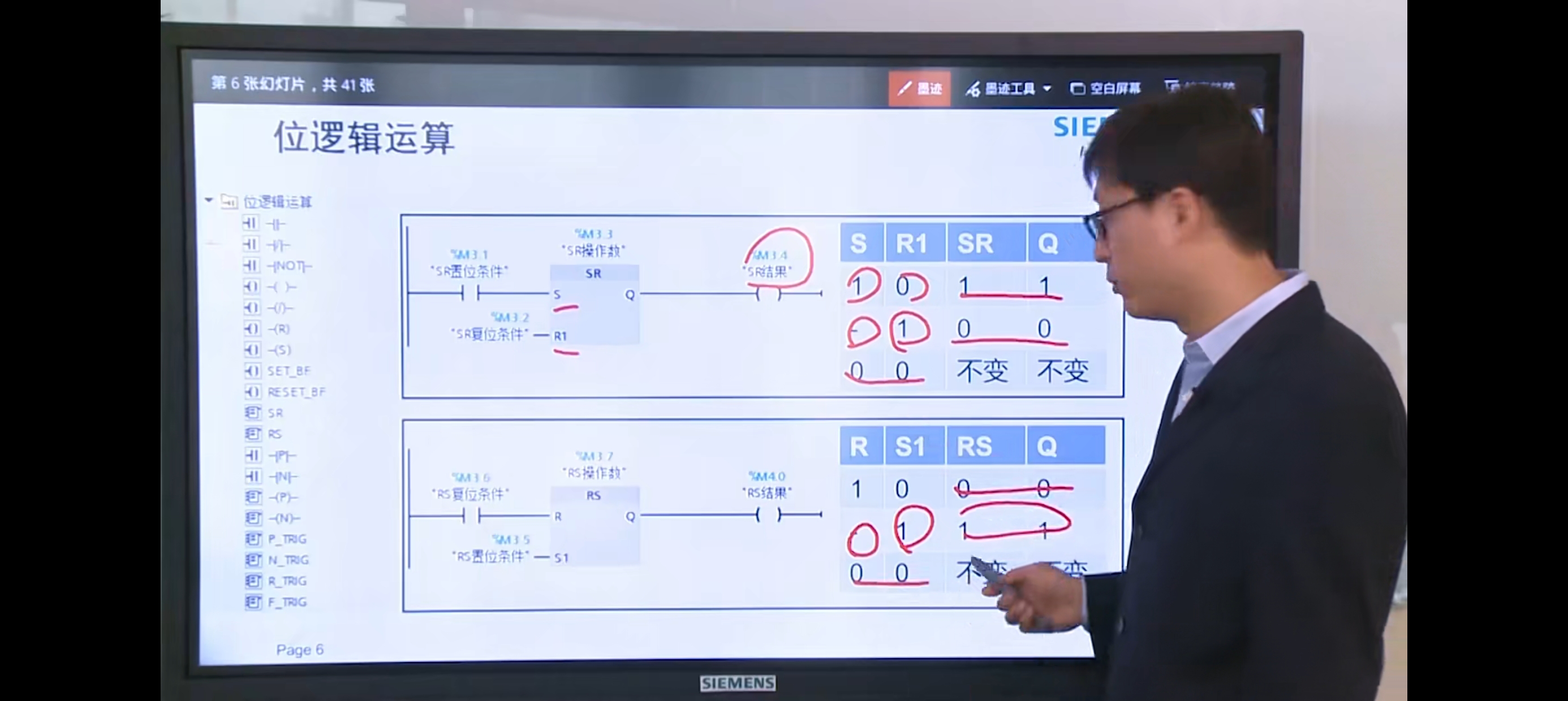

 SR也就是置位复位指令是 复位优先，也就是R为1的时候，置位S为 1或0，最后的Q都为0

RS是复位置位指令，是置位优先，也就是置位为1的时候，复位R为1或0，最后的Q都是1

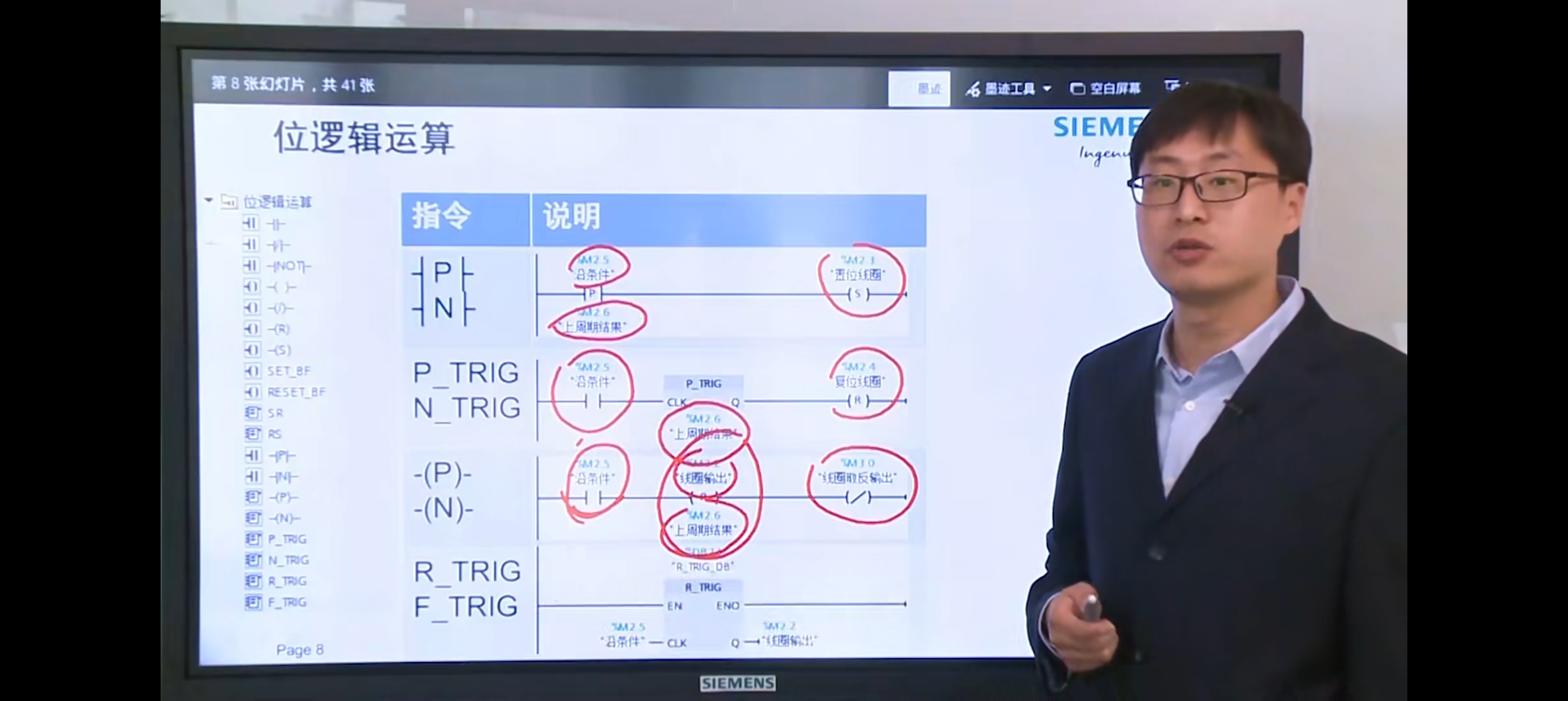

上升沿和下降沿，分为中间量式，线圈式，功能块式，

其中线圈式的置位复位，后面还可以加线圈

功能块式的CLK为激发点R_trig和f_trig与p_trig区别就是，后者把引脚放到了母线上，也就是clk和Q

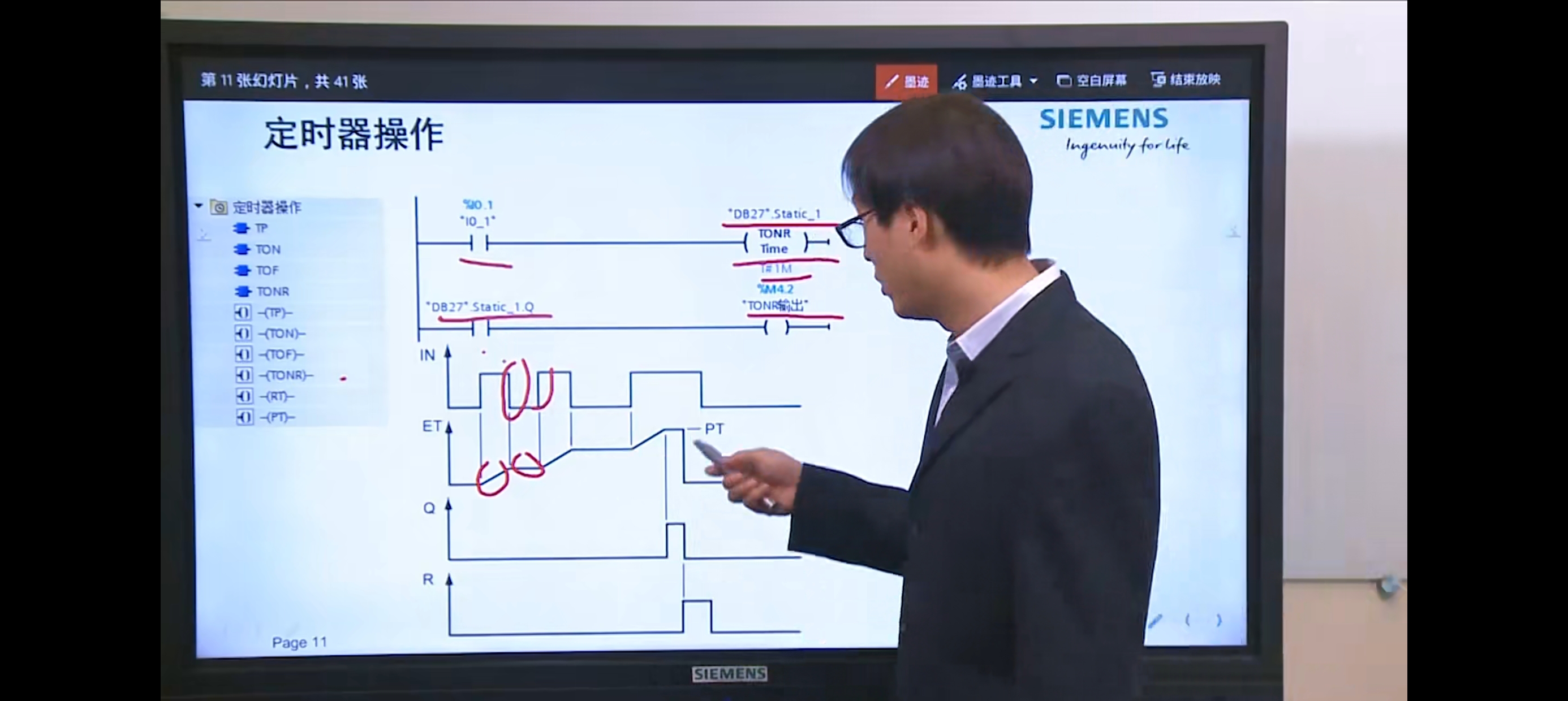

 线圈式的延时触发，以tonr为例，如果停止使能，当前计时不会复位，会一直保持，下次激活继续计时，但是他的Q和ET等需要自己建立一个DB的存储区，而我们使用ton等功能指令时，会自动生成自己的背景DB

以上截图来自于西门子官方教学视频
