差模干扰 共模干扰

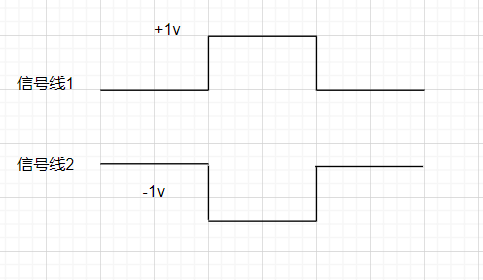

一、标准的差模干扰（等大反向）

标准的差模干扰是两根信号线上的干扰是大小相等，方向相反的干扰信号，但是这种太过理想，在实际电路中这种出现的概率比较小。

二、比较常见的差模干扰

一根信号线上有干扰，一根信号没有干扰。这个是比较常见的差模干扰，可以等效为信号线1上面+0.5v的干扰，信号线2上面-0.5v的干扰。

三、差模干扰说明

只要两根信号线上的干扰产生不一样的干扰，就可以认为是差模干扰。

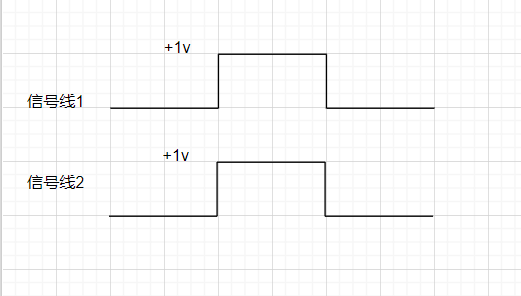

四、标准的共模干扰（等大同相）

两根信号线上的干扰是大小相同，相位也相同，就是比较标准的共模干扰，但是这种共模干扰的出现是比较理想的。

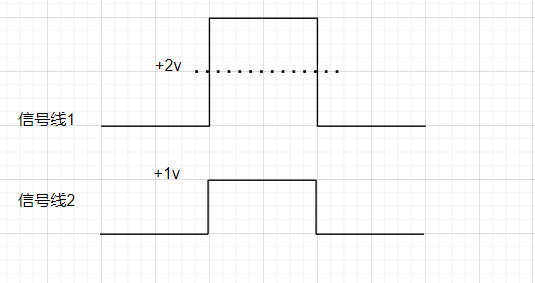

五、共模和差模干扰同时出现

信号线1上面是2v的干扰，信号线2上面是1v的干扰，这个可以将信号线的+2v等效为两个+1v,那么可以等效为（二）和(四)，也就是相同的1v是共模干扰，那么多的1v就是差模干扰，说明这个图示既有共模干扰，也有差模干扰。

六、差模干扰和共模干扰
1.差模干扰和共模干扰是电路设计中的两种干扰模式。
2.其中差模干扰发生在信号线之间，两条信号线之间的电压波动。
3.共模干扰是信号线与GND之间的干扰。

七、差模干扰
1.干扰信号出现在两条信号线之间或者电源线之间，方向在两条线上面是相反的
2.干扰电流沿着设计好的信号路径流动，在去路和回路上面大小相等，方向相反
3.差模干扰在信号线L1和信号线L2之间形成回路
4.差模干扰的路径与有用信号的路径是完全一致的

八、差模干扰产生的原因
1.磁场耦合： 变化的磁场（如附近通电导线、变压器、电机）穿过信号线形成的环路，根据法拉第电磁感应定律在环路中感应出差模电压。
2.直接传导： 来自同一电源网络的其他设备的开关噪声、浪涌等通过电源线直接传导进来。
3.地线电位差： 如果电路两端的地电位存在差异（尤其在长导线或大电流地线情况下），这个电位差会直接串联叠加在信号回路中，表现为差模干扰。

九、共模干扰产生
电场耦合： 附近的高压源或快速变化的电压源（如开关电源、继电器、荧光灯镇流器）通过寄生电容耦合到设备电缆或内部电路上。

地环路： 当设备通过不同路径（如电源安全地和信号地）连接到大地时，由于大地电位差或大电流流过地线阻抗，会在不同接地点之间形成共模电压。

共模驱动源： 电路内部元件（如开关管、散热器）对地的快速电压变化(dv/dt)通过寄生电容耦合到其他电路。
