三维模型驱动下的光伏组件智能排列方案

在光伏项目的规划与建设中，光伏组件的排列设计至关重要，其合理性直接影响着发电效率、成本投入以及项目的长期收益。随着科技的飞速发展，借助先进技术实现智能化、精准化的光伏组件排列设计成为可能，为光伏产业注入新的活力。

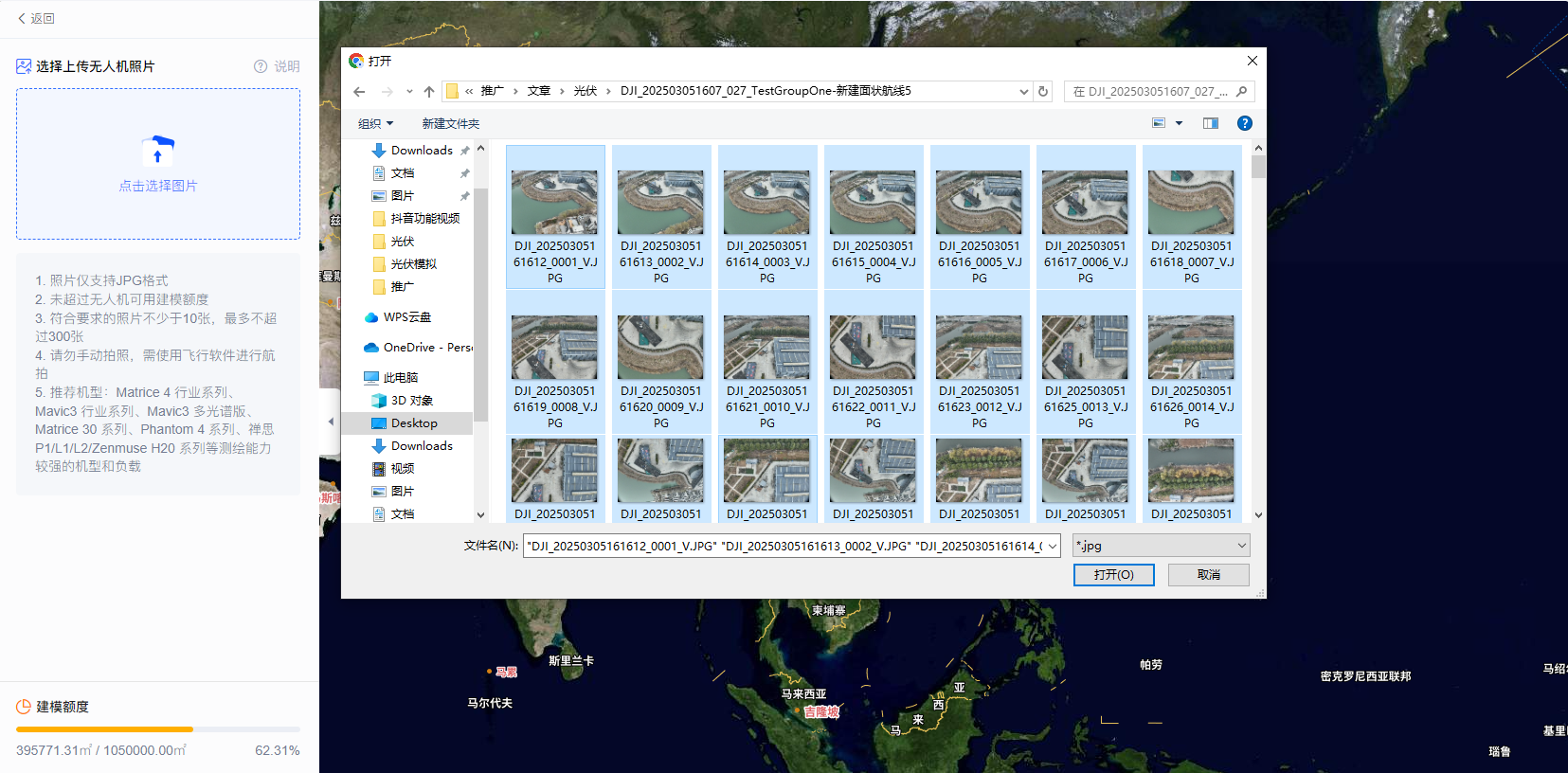

首先，数据采集是光伏组件排列设计的基础，而无人机航拍技术在此环节发挥着关键作用。无人机能够灵活地对项目现场进行全方位、多角度拍摄。无论是地形复杂的山地光伏电站，还是分布广泛、结构多样的分布式屋顶光伏项目，无人机都能轻松应对。其搭载的高清摄像头，可从各个角度清晰记录项目现场状况，包括屋顶的复杂轮廓、周边可能造成遮挡的树木与建筑物，以及屋顶上诸如空调外机、通风口等障碍物的位置和尺寸信息。这些拍摄获得的大量高清照片，成为后续设计工作的重要数据来源。

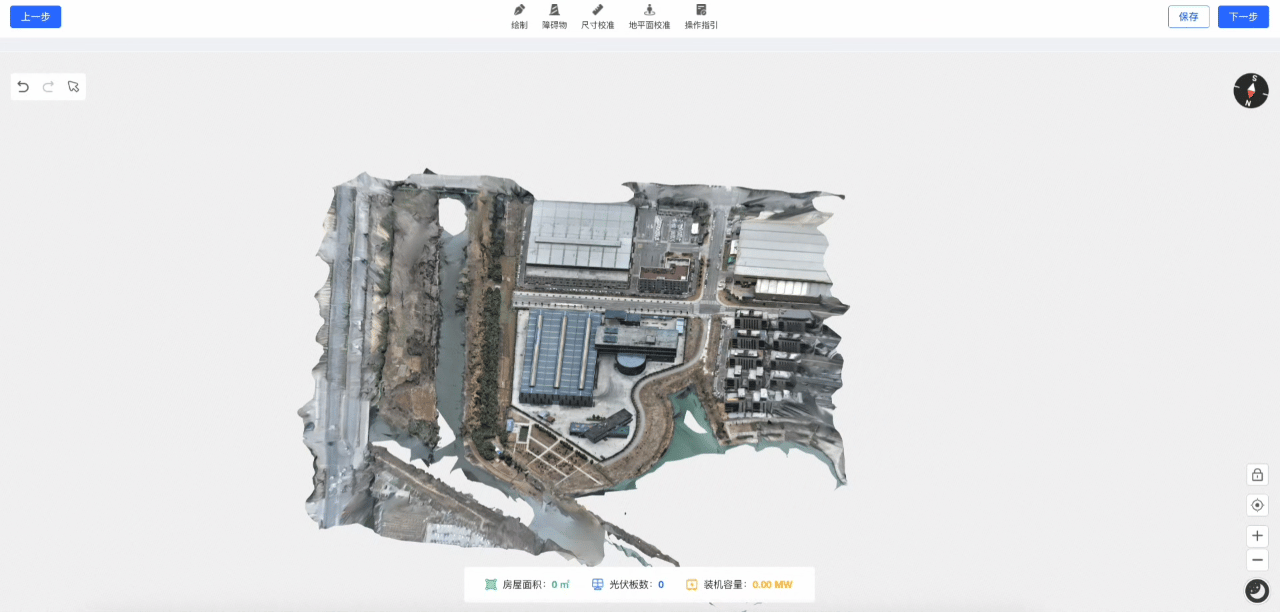

接下来，利用专业的设计系统，如鹧鸪云光伏网页3D设计系统，将无人机拍摄的照片转化为高精度的三维模型。系统运用先进的图像识别与处理算法，对照片进行深度分析与整合。通过一系列复杂的运算，能够快速、精准地生成与项目现场高度契合的三维模型。在这个模型中，屋顶、周边遮挡物以及障碍物均以立体形式直观呈现，为设计人员提供了如同亲临现场般的直观感受，让项目现场情况一目了然。

有了精准的三维模型后，便进入到关键的光伏组件排列设计阶段。在三维模型上，设计人员首先使用系统提供的绘制工具，对屋顶区域进行快速勾勒。自由旋转模型，在房屋的各个顶点点击鼠标进行绘制。对于屋顶上的障碍物，同样利用绘制工具仔细绘制其区域，并在系统中调整障碍物的高度，使三维模型真实呈现出符合实际情况的障碍物效果，以便在后续的组件排列设计中充分避开障碍物，保障项目的顺利实施。

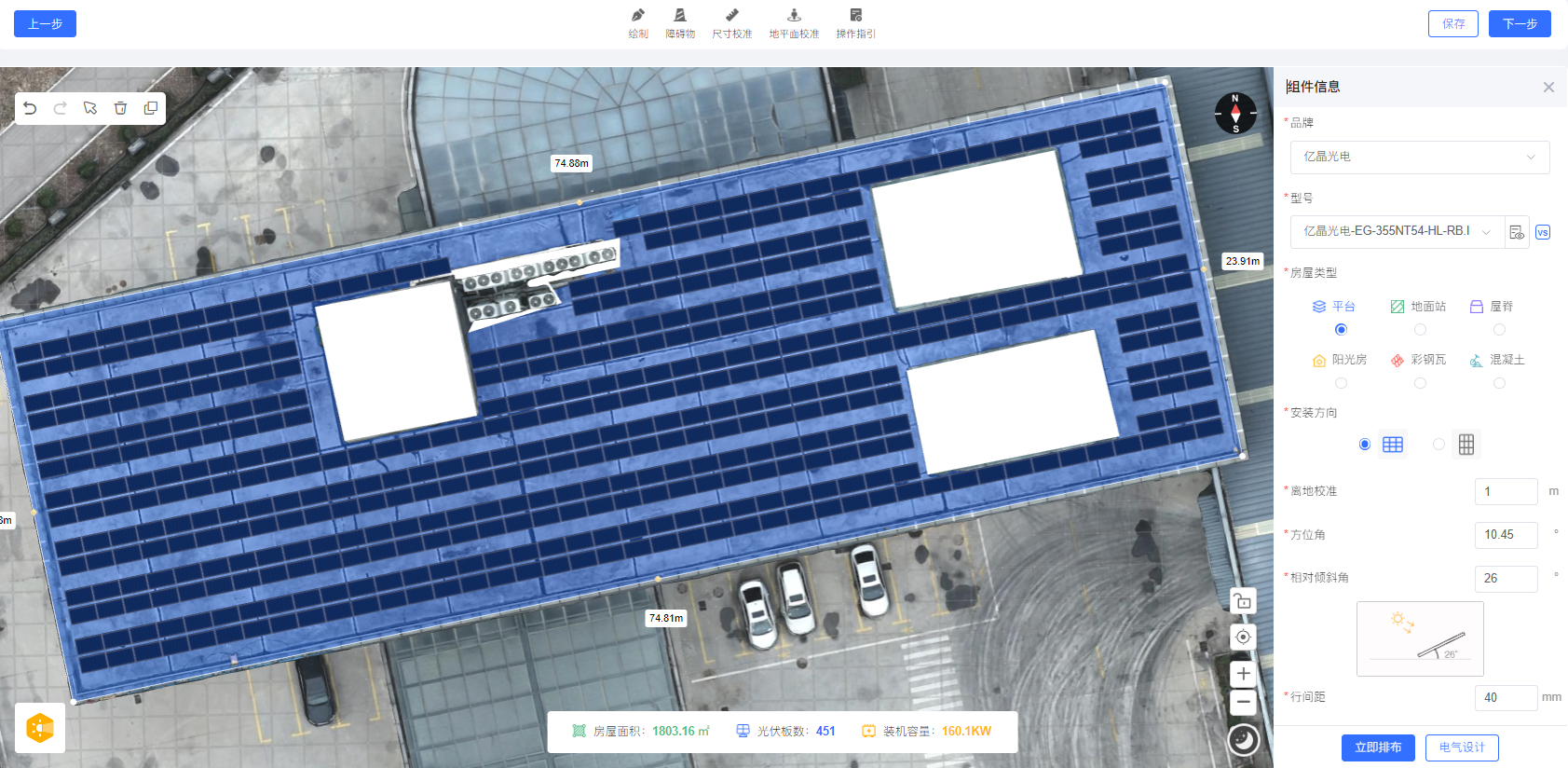

完成屋顶与障碍物的相关设置后，就进入光伏组件信息设置环节。系统提供丰富的组件信息选项，涵盖众多品牌与型号的组件，能够满足不同项目的多样化需求。设计人员可依据项目实际情况，精准选择房屋类型，自由设定光伏板的安装方向（横铺或竖铺），灵活调整离地校准、方位角、相对倾斜角、行间距和列间距等参数。此外，组件的叠加个数、女儿墙高度、左右阴影、子阵间距、子阵高度和阴影遮挡等信息，也都能在系统中快速设置完成，其中左右阴影和子阵间距还能由系统自动计算，大大提升了设计效率。

当所有参数设置完毕，点击“立即排布”按钮，系统便会依照设定参数与屋顶实际情况，在三维模型上自动进行光伏组件的铺设。若最初设置铺设方向为横铺，相对倾斜角设为特定度数，系统会快速计算并显示铺设的光伏板数量以及对应的装机容量。此时，若设计人员将安装方向调整为竖铺，系统能够迅速重新计算、调整方案，光伏板的铺设数量与装机容量等数据也会相应改变。通过这样简单的参数调整与方案对比，设计人员能够直观地看到不同安装方式对光伏板铺设数量与装机容量的影响，从而便捷地选择出最优方案，实现光伏发电效益的最大化。

这种基于无人机航拍照生成三维模型，并在其上进行智能化、精准化光伏组件排列设计的方式，与传统设计模式相比，具有显著优势。它极大地缩短了设计周期，减少了人工测量与设计过程中的误差，降低了人力成本与出错风险。同时，通过多方案的快速对比与优化，能够帮助用户找到最适合自身需求的光伏组件排列方案，提升光伏项目的整体质量与效益。在光伏产业蓬勃发展的今天，智能化、精准化的光伏组件排列设计将为行业发展提供强大助力，推动光伏产业迈向新的高度。
