欧姆龙CJ1MPLC配以太网模块，打造上位机、触摸屏、变频器高效通讯生态系统案例

一、行业背景与痛点

随着新能源汽车产业的蓬勃发展，对动力电池的需求呈爆发式增长，相应地，新能源储能系统的应用也日益广泛。在新能源储能系统行业，其生产过程涉及到众多复杂的设备和工艺，需要对各种数据进行实时监测和控制，以确保储能系统的稳定运行和高效生产。

数据传输效率低：在传统的新能源储能系统生产中，CJ1MPLC通常通过串口与上位机和触摸屏进行通信。然而，串口通信存在速度慢、距离短、易受干扰等问题，难以满足生产过程中大量数据的实时传输需求，导致数据更新不及时，影响生产效率和管理决策。

设备兼容性差：上位机软件和触摸屏品牌众多，各自的通信协议和接口方式各异，与CJ1MPLC的兼容性存在一定的问题，经常出现通信不稳定、数据丢失等现象，增加了系统的维护成本和复杂性。

系统扩展性差：当生产规模扩大或需要增加新的功能时，传统的串口通信方式难以进行灵活的系统扩展，需要对现有的布线和设备进行大规模的改造，成本高昂且实施难度大。



二、解决方法

为了解决上述痛点，新能源储能系统企业引入了捷米特JM-ETH-CJ以太网模块，实现了CJ1MPLC与上位机和触摸屏的高效通讯。

方案原理：JM-ETH-CJ模块采用先进的以太网通信技术，将CJ1MPLC的串口数据转换为以太网数据，通过现有的网络基础设施进行高速传输。该模块支持多种通信协议，如FINS/TCP、FINS/UDP等，能够与主流的上位机软件和触摸屏实现无缝对接，确保数据的准确传输和稳定通信。

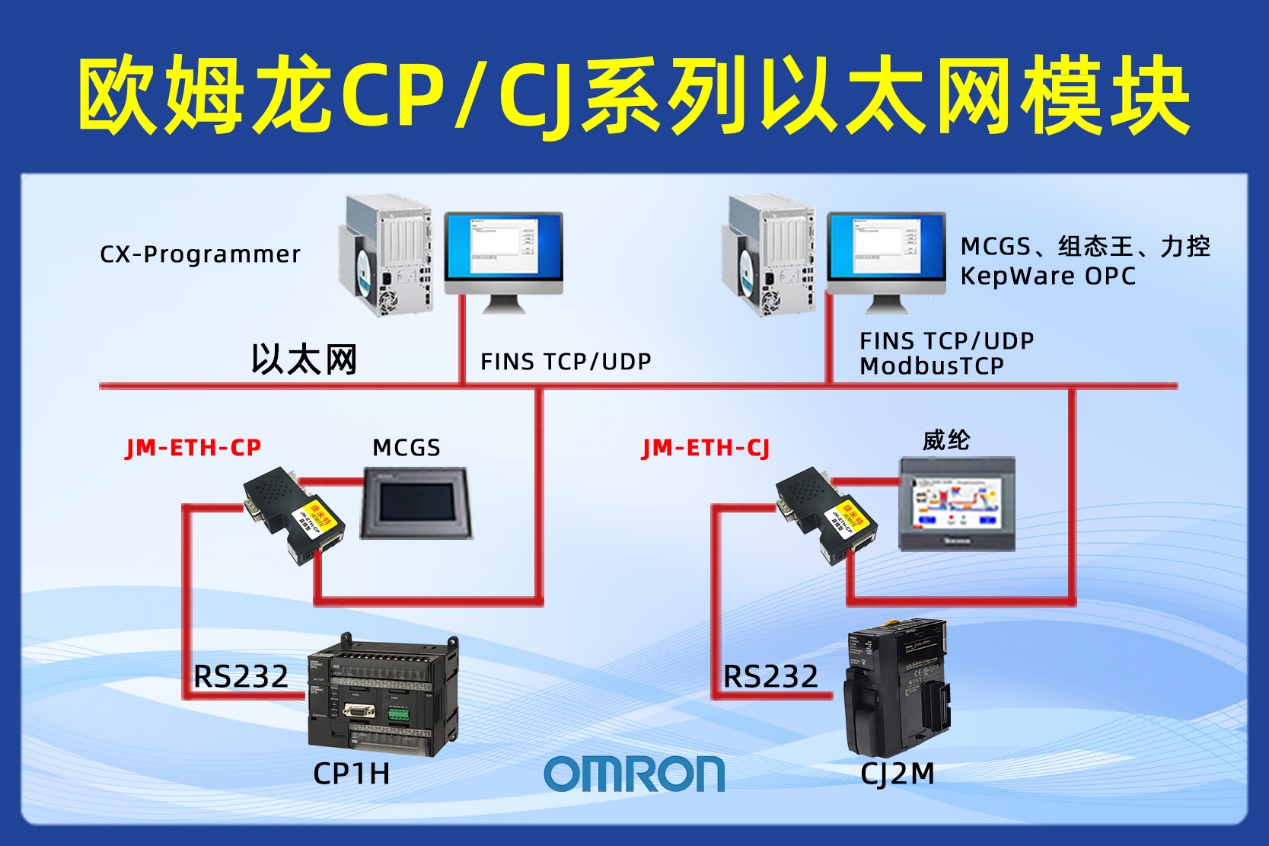

系统架构：CJ1MPLC的通讯口连接JM-ETH-CJ以太网模块，模块的以太网口接入企业局域网，上位机和触摸屏也接入同一网络。通过配置模块的IP地址和端口号等参数，实现PLC、上位机和触摸屏之间的网络通信。



三、实施过程

需求分析与规划：在实施之前，对新能源储能系统生产现场的网络环境、设备布局以及数据传输需求进行了详细的调研和分析。根据生产线上CJ1MPLC的数量、分布位置以及与上位机和触摸屏的通信要求，制定了合理的网络拓扑结构和模块配置方案。

硬件安装：按照设计方案，将JM-ETH-CJ以太网模块安装在CJ1MPLC的通讯口上。确保模块与PLC的连接牢固可靠，并为其提供稳定的电源。同时，将模块的以太网口通过网线接入到企业的交换机或路由器上。

软件配置：在上位机上安装相应的组态软件，如组态王、MCGS等，并根据JM-ETH-CJ模块的通信协议和数据格式，进行驱动程序的配置和参数设置。在触摸屏上也进行类似的配置，确保其能够与以太网模块建立有效的通信连接。

系统调试与优化：完成硬件安装和软件配置后，对整个系统进行调试。首先进行PLC与以太网模块之间的通信测试，检查数据是否能够正常传输。然后进行上位机和触摸屏与PLC的联调，观察数据的实时性和准确性。根据调试结果，对模块的参数进行优化调整，以达到最佳的通信效果。



四、应用效果

提高生产效率：通过以太网实现了CJ1MPLC与上位机和触摸屏的高速数据传输，生产数据能够实时上传到监控中心，管理人员可以及时掌握生产进度和设备运行状态，及时调整生产计划。设备故障能够及时被发现并通知维修人员，减少了设备停机时间，有效提高了生产效率。

优化生产管理：利用联网系统，企业建立了生产数据中心，对生产过程中的各项数据进行集中管理和分析。通过数据分析，发现生产过程中的瓶颈和问题，及时采取措施进行优化，提高了产品质量和生产管理水平。

降低运营成本：实现了远程监控和管理，减少了人工巡检的工作量，降低了人力成本。同时，通过对设备运行状态的实时监测，能够提前发现设备故障隐患，及时进行维护和保养，延长了设备的使用寿命，降低了设备维修成本。



五、总结

JM-ETH-CJ以太网模块在新能源储能系统行业中的成功应用，为企业解决了传统串口通信方式所面临的诸多痛点问题。它不仅提高了数据传输效率和生产管理水平，降低了运营成本，还为企业的生产信息化和智能化发展奠定了坚实的基础。随着工业互联网的不断发展和应用，以太网通信技术将在新能源储能系统行业以及其他工业自动化领域发挥越来越重要的作用，推动产业升级和创新发展。
