飞腾D3000PBF和UBOOT配置说明

1、背景介绍

目前调试飞腾D3000模块，针对pbf配置以及uboot中的相关配置积累了一些知识点，留作备份。

2、pbf ddr配置

D3000目前支持DDR4和DDR5的配置，目前采用镁光的DDR4或DDR5，配置参数如下：

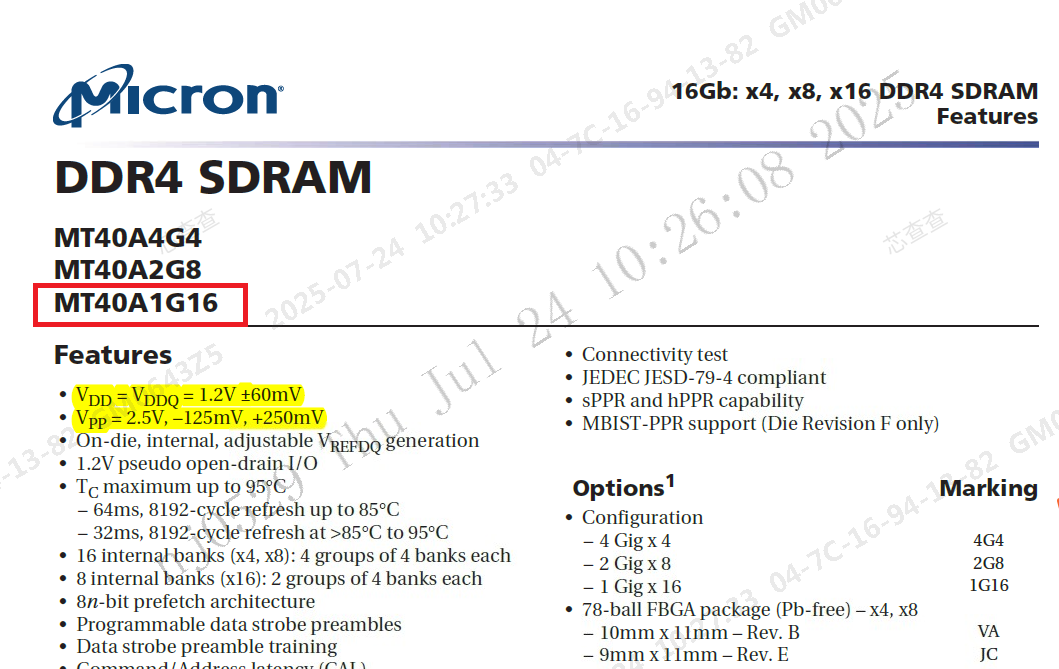

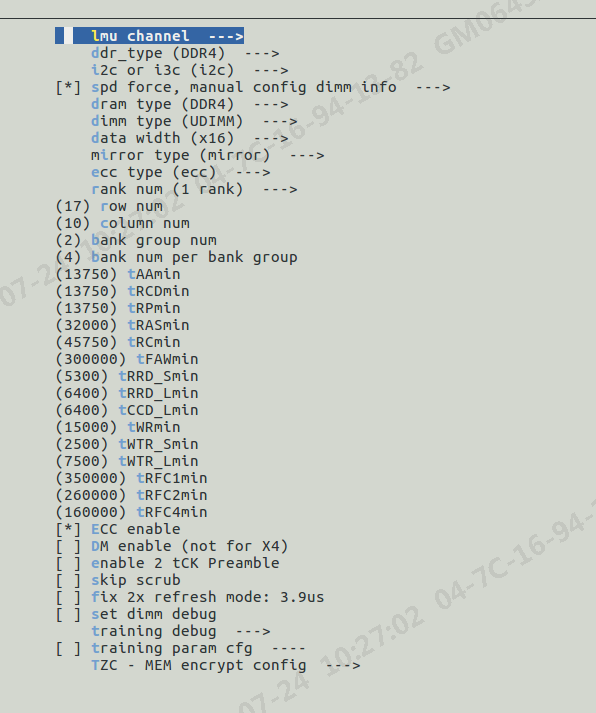

• DDR4

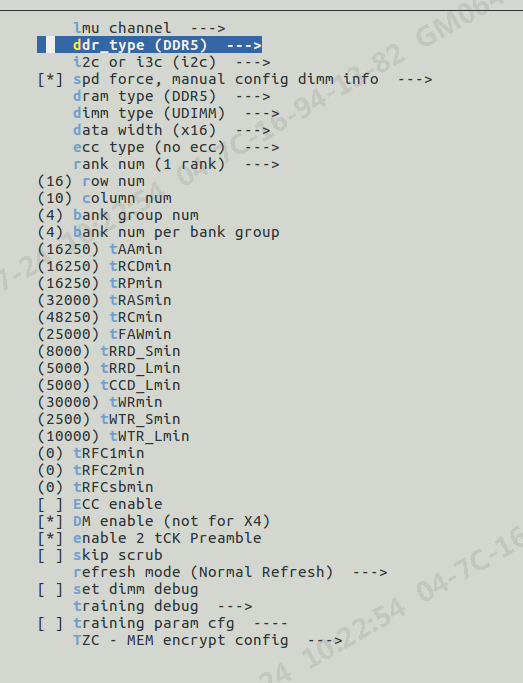

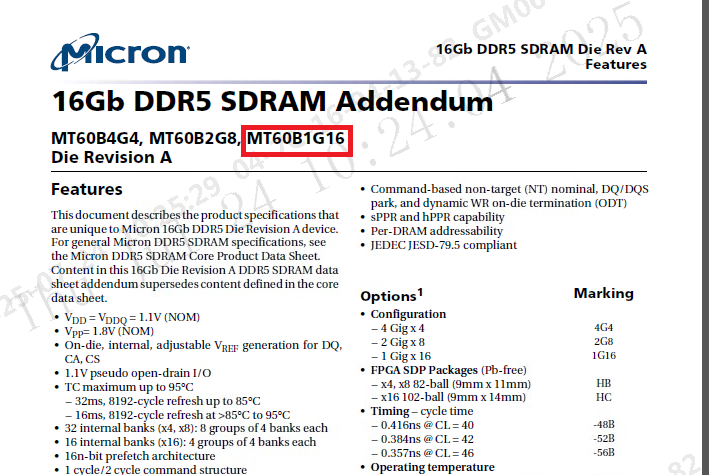

• DDR5

3、uboot启动参数配置

D3000 UBOOT中可以通过三种方式启动linux操作系统，分别为NVME，USB和SATA

启动命令如下：

• SATA

setenv bootargs "console=ttyAMA1,115200 quiet root=/dev/sda2 audit=0 devmem=relaxed net"setenv load_booti "booti 0x90100000 0x95000000:0x2000000 0x90000000"
setenv load_fdt "ext4load scsi 0:1 0x90000000 d3000_linux.dtb"
setenv load_initrd "ext4load scsi 0:1 0x95000000 initramfs-64k.img"
setenv load_kernel "ext4load scsi 0:1 0x90100000 Image_64k"setenv distro_bootcmd "scsi scan;run load_fdt;run load_kernel;run load_initrd;run load_booti"

scsi 0:1为第一个盘的第一个分区，默认都是分区1存放启动文件，包含设备树，系统内核以及文件系统

root=/dev/sda2 代码文件系统挂载点，默认都是第二个分区

• USB

setenv bootargs "console=ttyAMA1,115200 quiet root=/dev/sdb2 audit=0 devmem=relaxed net"setenv load_booti "booti 0x90100000 0x95000000:0x2000000 0x90000000"
setenv load_fdt "ext4load usb 0:1 0x90000000 d3000_linux.dtb"
setenv load_initrd "ext4load usb 0:1 0x95000000 initramfs-64k.img"
setenv load_kernel "ext4load usb 0:1 0x90100000 Image_64k"setenv distro_bootcmd "usb start;run load_fdt;run load_kernel;run load_initrd;run load_booti"

USB一般是通过转换器实现USB转NVME盘，这里是usb，也是第一个分区，类似。

• NVME

setenv bootargs "console=ttyAMA1,115200 root=/dev/nvme0n1p2 net.ifnames=0 biosdevname=0 rw selinux=0"setenv load_booti "booti 0x90100000 0x95000000:0x2000000 0x90000000"
setenv load_fdt "ext4load nvme 0:1 0x90000000 d3000.dtb"
setenv load_initramfs "ext4load nvme 0:1 0x95000000 initramfs.img"
setenv load_kernel_ft "ext4load nvme 0:1 0x90100000 lmage"setenv distro_bootcmd "nvme scan;run load_fdt;run load_kernel;run load_initrd;run load_booti"

nvme是板子上面贴的nvme盘，使用nvme 0:1代表 第一个nvme盘的第一个分区

4、uboot中关闭设备的iommu

有些PCIE设备需要关闭iommu，可以在uboot启动参数中配置

setenv bootargs "console=ttyAMA1,115200 quiet root=/dev/sda2 audit=0 devmem=relaxed net iommu.passthrough=1 smmu.bypassdev=0x10ee:0x903f"

D3000中UBOOT中可以用启动配置参数关闭某些PCIE设备的IOMMU

iommu.passthrough=1 smmu.bypassdev=0x10ee:0x903f 最后的这个0x10ee:0x903f代表设备PCIE节点名称
如果需要添加多个设备，可以继续增加
smmu.bypassdev=0x10ee:0x903f,0x10ee:0x7038
或者复制多份

smmu.bypassdev=0x10ee:0x903f smmu.bypassdev=0x10ee:0x7038
