嵌入式linux I2C 设备开发调试使用i2cget 工具失败的问题

news 2025/7/26 9:05:47

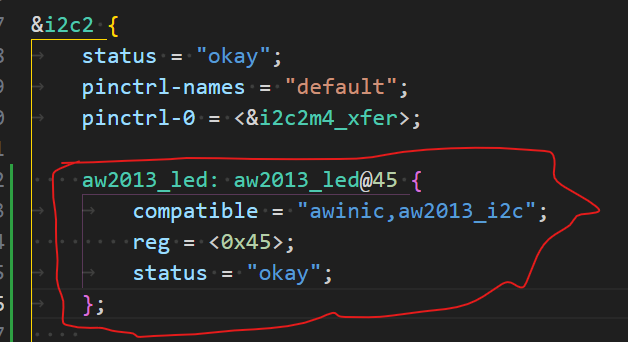

前提（设备树配置好）

在这里插入图片描述

进这个文件里查看 /sys/firmware/devicetree/base/i2c@feaa0000。比如下边这样

root@rk3588:/sys/firmware/devicetree/base/i2c@feaa0000/aw2013_led@45# ls
compatible  name  phandle  reg  status
root@rk3588:/sys/firmware/devicetree/base/i2c@feaa0000/aw2013_led@45# cat name
aw2013_ledroot@rk3588:/sys/firmware/devicetree/base/i2c@feaa0000/aw2013_led@45#

设备树好了,启动后进行i2cget 检查

调试前先这样测试下，如果失败，基本就是硬件IIC接口连接错误，或者I2C设备地址错误了

root@rk3588:/lib/modules# i2cget -f -y 2 0x46 0x00
Error: Read failed

失败案例，RK3588S I2C2 外设有5组复用IO 配置选项，M0 ~M4 每组都有对应的IO，结果设备树配置的是M0组，硬件设计 I2C接口链接成了I2C2 M4组IO 直接导致错误

我的I2C设备地址是0X45 ，下边这个0X45地方啥也没有—

#下述操作是检测I2C2总线上的I2C设备 root@rk3588:/# i2cdetect -y 20  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- UU -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- UU -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- 6d -- --
70: -- -- -- -- -- -- -- --


#下述操作是读取I2C2接口的 0x45I2C地址设备上0X00寄存器的值root@rk3588:/# i2cget -f -y 2 0x45 00
Error: Read failed


#下述操作是把芯片内所有寄存器的值 都给获取出来**root@rk3588:/# i2cdump -f -y 2 0x45
No size specified (using byte-data access)0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f    0123456789abcdef
00: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
10: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
20: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
30: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
40: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
50: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
60: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
70: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
80: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
90: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
a0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
b0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
c0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
d0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
e0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX
f0: XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX    XXXXXXXXXXXXXXXX**
