Qt Quick 3D渲染
Qt Quick 3D是Qt框架中用于创建3D图形界面的强大模块，它提供了声明式的QML API，使得开发者无需深入底层图形API就能构建复杂的3D场景。本文将全面介绍Qt Quick 3D的核心概念和技术细节，包括3D场景坐标系统、场景环境设置、光照与材质系统、相机控制、渲染优化等关键技术点。
Qt Quick 3D概述
Qt Quick 3D是Qt 6.0中引入的重要模块，它为QML提供了高性能的3D渲染能力，使开发者能够创建丰富的3D用户界面和应用程序。与传统的Qt 3D模块相比，Qt Quick 3D设计更注重与2D界面的无缝集成，适用于轻量级的3D场景。当应用程序中大部分内容是2D界面，但某些部分需要简单的3D显示(如产品模型展示或数据可视化)时，Qt Quick 3D是理想的选择。
Qt Quick 3D的整体架构分为几个层次：
- QML应用层：开发者使用的声明式接口，提供View3D、Model、Material等QML类型
- 场景图适配层：将3D场景集成到Qt Quick场景图中，处理2D和3D元素的混合渲染
- 渲染引擎层：基于RHI(Render Hardware Interface)，支持Vulkan、Metal、Direct3D和OpenGL
- 资源管理层：处理模型、纹理等资源的加载与缓存，包含异步加载系统
3D场景基础与坐标系统
View3D与场景容器
View3D是Qt Quick 3D中3D场景的容器，相当于Qt Quick 2D中的Canvas。它是所有3D内容的根容器，定义了3D场景的视口范围和渲染环境。
View3D {// 3D视图容器，填充父元素anchors.fill: parent// 使用透视相机camera: perspectiveCamera// 定义透视相机（相当于观察者的视角）PerspectiveCamera {id: perspectiveCamera// 相机位置在3D空间中的坐标(x,y,z)position: Qt.vector3d(300, 300, 300)// 相机的旋转角度eulerRotation.x: -45 // 绕x轴旋转-45度eulerRotation.y: 45 // 绕y轴旋转45度}
}3D坐标系统
Qt Quick 3D使用右手坐标系，其中：
- X轴：水平向右
- Y轴：垂直向上
- Z轴：从屏幕向外
初始状态窗口的中心点坐标为原点Qt.vector3d(0, 0, 0)，所有3D对象(Node及其子类)都具有以下基本空间属性：
| 属性 | 类型 | 描述 | 示例值 |
|---|---|---|---|
position | vector3d | 对象在父坐标系中的位置 | Qt.vector3d(0, 0, 0) |
rotation | vector3d | 欧拉角旋转(x,y,z度) | Qt.vector3d(30, 45, 0) |
scale | vector3d | 各轴缩放比例 | Qt.vector3d(1, 1, 1) |
pivot | vector3d | 变换的中心点 | Qt.vector3d(0, -50, 0) |
场景层次结构通过父子节点关系建立，子节点会继承父节点的变换(位置、旋转、缩放)。例如，创建一个包含多个模型的场景：
Node {id: sceneRoot// 父节点Node {position: Qt.vector3d(100, 0, 0)// 子节点，位置相对于父节点Model {position: Qt.vector3d(0, 50, 0)source: "#Cube"}}// 另一个独立节点Model {position: Qt.vector3d(-100, 0, 0)source: "#Sphere"}
}场景环境(SceneEnvironment)配置
SceneEnvironment定义了3D场景的全局渲染环境和后期处理效果。它是View3D的核心属性之一，控制着场景的背景、光照处理和视觉效果。
主要属性
| 属性 | 类型 | 描述 | 示例值 |
|---|---|---|---|
backgroundMode | enum | 背景类型(Color, SkyBox, Transparent等) | SceneEnvironment.SkyBox |
clearColor | color | 当backgroundMode为Color时的背景色 | "#222840" |
lightProbe | Texture | 用于图像照明(IBL)的HDR环境贴图 | lightProbeTexture |
probeExposure | real | 环境探针的曝光值 | 1.0 |
probeHorizon | real | 环境探针的水平线阈值 | 0.0 |
tonemapMode | enum | 色调映射模式(Linear, Filmic等) | SceneEnvironment.Filmic |
antialiasingMode | enum | 抗锯齿模式(NoAA, MSAA等) | SceneEnvironment.MSAA |
antialiasingQuality | enum | 抗锯齿质量(Medium, High等) | SceneEnvironment.High |

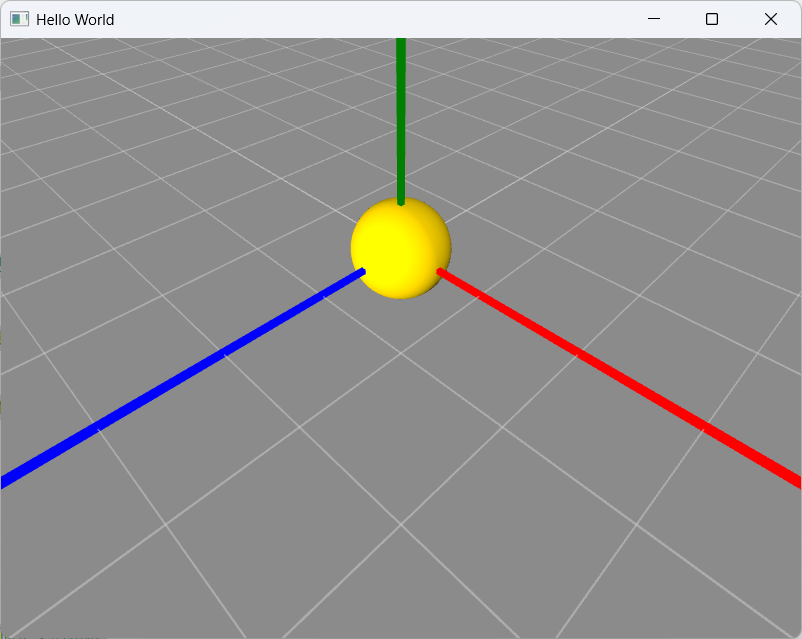

完整示例：
import QtQuick
import QtQuick3D
import QtQuick3D.HelpersWindow {width: 640height: 480visible: truetitle: qsTr("Hello World")View3D {// 3D视图容器，填充父元素anchors.fill: parent// 指定使用的相机camera: camera// 设置场景环境属性environment: SceneEnvironment {antialiasingMode: SceneEnvironment.MSAA // 使用多重采样抗锯齿antialiasingQuality: SceneEnvironment.High // 高质量抗锯齿backgroundMode: SceneEnvironment.Color // 使用纯色背景clearColor: "#80111111" // 背景色（半透明深灰色）}// 定义透视相机（观察者视角）PerspectiveCamera {id: camera // 相机唯一标识position: Qt.vector3d(300, 300, 300) // 相机位置(x,y,z)eulerRotation.x: -45 // 绕x轴旋转-45度（向下倾斜）eulerRotation.y: 45 // 绕y轴旋转45度（侧向视角）}// 定义方向光（模拟太阳光）DirectionalLight {position: Qt.vector3d(-500, 500, -100) // 光源位置color: Qt.rgba(1, 1, 1, 1) // 白光（RGBA格式）}// 另一个方向光（补充光源）DirectionalLight {position: Qt.vector3d(500, -500, 100) // 光源位置color: Qt.rgba(1, 1, 1, 1) // 白光eulerRotation.x: -45 // 光源倾斜角度eulerRotation.y: 45}// 创建一个3D模型（球体）Model {source: "#Sphere" // 使用内置的球体模型materials: [ // 定义材质DefaultMaterial {diffuseColor: "gold" // 漫反射颜色设为金色}]position: Qt.vector3d(0, 0, 0) // 球体位于场景中心}// 辅助坐标系（显示x/y/z轴，用于调试）AxisHelper {}}// WASD控制器（通过键盘WASD键控制相机移动）WasdController {controlledObject: camera // 控制的对象是前面定义的相机}
}
天空盒(SkyBox)与图像照明(IBL)
天空盒是一种将场景包裹在立方体纹理中的技术，提供远距离环境背景。基于图像的照明(Image Based Lighting, IBL)用于照亮场景或单个材质。它是一种使用图像照亮场景的照明技术，可以在场景中创建逼真的照明和反射。可以将任何图像文件用于IBL，但建议使用HDR图像，它具有更高的动态范围，通过从非常亮到非常暗的大范围亮度级别提供更加真实的照明。
使用IBL需要将图像作为纹理贴图添加到SceneEnvironment的lightProbe属性，再将backgroundMode属性设置为SceneEnvironment.SkyBox就实现天空盒效果，此场景中的所有模型都会由lightProbe照亮。如果只想在对应材质而不是整个场景上使用IBL，可以将图像指定到模型特定材质的lightProbe属性。
SceneEnvironment {id: sceneEnvbackgroundMode: SceneEnvironment.SkyBoxlightProbe: Texture {source: "qrc:/environments/industrial_sunset_02_puresky_1k.hdr"}probeExposure: 1.5probeHorizon: 0.2tonemapMode: SceneEnvironment.Filmic

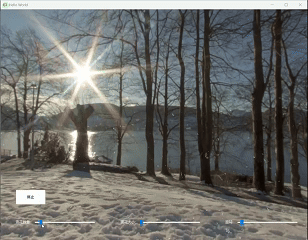

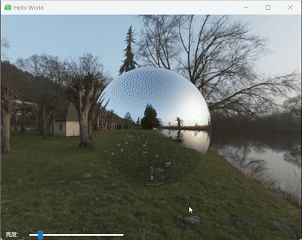

}完整示例：创建一个具有HDR环境照明的场景
相机(Camera)系统
相机决定了观察者如何查看3D场景。Qt Quick 3D提供多种相机类型和控制器。
相机类型
| 类型 | 描述 | 典型用途 |
|---|---|---|
PerspectiveCamera | 透视投影，模拟人眼视觉效果 | 大多数3D场景 |
OrthographicCamera | 正交投影，保持物体大小不变 | 工程制图、CAD |
FrustumCamera | 自定义截头体投影 | 特殊投影需求 |
相机属性
| 属性 | 类型 | 描述 | 示例值 |
|---|---|---|---|
position | vector3d | 相机位置 | Qt.vector3d(0, 0, 600) |
rotation | vector3d | 相机旋转欧拉角 | Qt.vector3d(30, 0, 0) |
clipNear | real | 近裁剪面距离 | 1.0 |
clipFar | real | 远裁剪面距离 | 10000.0 |
fieldOfView | real | 透视相机的视野角度(度) | 60.0 |
projectionMode | enum | 投影模式(Perspective/Orthographic) | Camera.Perspective |
相机控制器
相机控制器将用户输入转换为相机运动，常见的有：
// 轨道控制器(围绕目标旋转)
OrbitCameraController {camera: cameraanchors.fill: parent
}// 第一人称控制器(WASD移动)
FirstPersonCameraController {camera: cameraanchors.fill: parentmovementSpeed: 100lookSpeed: 1
}光源(Light)系统
光照是3D场景中创造真实感和深度的关键元素。Qt Quick 3D支持多种光源类型，每种都有不同的特性和用途。
光源类型及属性
| 光源类型 | 描述 | 关键属性 | 示例 |
|---|---|---|---|
DirectionalLight | 方向光(如太阳光) | direction, castsShadow, shadowFactor | 阳光、月光 |
PointLight | 点光源(如灯泡) | constantFade, linearFade, quadraticFade | 灯泡、蜡烛 |
SpotLight | 聚光灯 | coneAngle, innerConeAngle | 手电筒、舞台灯 |
AreaLight | 区域光 | width, height | 荧光灯、灯箱 |
AmbientLight | 环境光 | color, brightness | 全局基础照明 |
方向光示例：创建带阴影的太阳光
DirectionalLight {eulerRotation.x: -45eulerRotation.y: -30castsShadow: trueshadowFactor: 5shadowMapQuality: Light.ShadowMapQualityHighbrightness: 1.5
}点光源示例：创建闪烁的灯泡效果
PointLight {position: Qt.vector3d(0, 100, 0)color: "yellow"brightness: 2.0constantFade: 1.0linearFade: 0.0quadraticFade: 0.001// 动画效果SequentialAnimation on brightness {loops: Animation.InfiniteNumberAnimation { to: 3.0; duration: 800; easing.type: Easing.InOutQuad }NumberAnimation { to: 1.5; duration: 1200; easing.type: Easing.InOutQuad }}
}材质(Material)与纹理(Texture)
材质定义了物体表面的视觉表现，包括颜色、反射率、粗糙度等属性。Qt Quick 3D提供了多种材质类型，满足不同渲染需求。
材质类型对比
| 材质类型 | 描述 | 适用场景 |
|---|---|---|
PrincipledMaterial | 基于物理的渲染(PBR)材质 | 真实感表面(金属、塑料等) |
DefaultMaterial | 传统非PBR材质 | 简单表面、性能敏感场景 |
CustomMaterial | 自定义着色器材质 | 特殊效果、高级着色 |
SpecularGlossyMaterial | 镜面光泽材质 | 特定PBR工作流 |
PrincipledMaterial关键属性
| 属性 | 类型 | 描述 | 示例值 |
|---|---|---|---|
baseColor | color | 基础颜色 | "red" |
baseColorMap | Texture | 基础颜色贴图 | colorTexture |
metalness | real | 金属度(0-1) | 0.9(金属) |
roughness | real | 粗糙度(0-1) | 0.1(光滑) |
normalMap | Texture | 法线贴图 | normalTexture |
normalStrength | real | 法线强度 | 1.0 |
emissiveColor | color | 自发光颜色 | "white" |
emissiveMap | Texture | 自发光贴图 | emissiveTexture |
opacity | real | 透明度(0-1) | 0.8 |
alphaMode | enum | 透明模式(Opaque, Mask, Blend) | DefaultMaterial.Blend |
材质示例：创建金属材质表面
PrincipledMaterial {baseColor: "#ffd700"metalness: 0.9roughness: 0.2specularAmount: 1.0indexOfRefraction: 2.5normalMap: Texture {source: "qrc:/textures/metal_normal.png"}metalnessMap: Texture {source: "qrc:/textures/metal_roughness.png"}
}纹理(Texture)应用
纹理可以增强材质的真实感，Qt Quick 3D支持多种纹理映射技术：
| 纹理类型 | 描述 | 示例 |
|---|---|---|
| 颜色贴图 | 定义表面基础颜色 | 木纹、墙纸 |
| 法线贴图 | 模拟表面凹凸细节 | 砖墙、锈迹 |
| 金属/粗糙度贴图 | 控制PBR材质参数 | 磨损金属 |
| 环境遮挡贴图 | 添加表面阴影细节 | 角落暗部 |
| 自发光贴图 | 定义发光区域 | 霓虹灯、屏幕 |
纹理组合示例：
PrincipledMaterial {baseColorMap: Texture {source: "qrc:/textures/concrete_diffuse.jpg"}normalMap: Texture {source: "qrc:/textures/concrete_normal.jpg"}roughnessMap: Texture {source: "qrc:/textures/concrete_roughness.jpg"}metalnessMap: Texture {source: "qrc:/textures/concrete_metallic.jpg"}occlusionMap: Texture {source: "qrc:/textures/concrete_ao.jpg"}
}2D内容与3D场景的集成
Qt Quick 3D的一个强大特性是能够无缝集成2D和3D内容。这种混合渲染能力使得开发者可以在3D场景中嵌入UI元素、视频或2D图形。
2D内容嵌入3D场景的方法
| 方法 | 描述 | 适用场景 |
|---|---|---|
Texture + Sprite | 将2D内容作为纹理应用到3D表面 | 电视屏幕、画布 |
Layer + View3D | 使用Qt Quick的Layer将2D内容渲染到纹理 | 动态UI元素 |
QtQuick Items | 直接在3D场景上方叠加2D元素 | HUD、UI控件 |
在3D场景中创建2D UI面板
View3D {id: view3Danchors.fill: parent
}// 叠加在3D场景上的2D控制面板
Rectangle {anchors.bottom: parent.bottomwidth: parent.widthheight: 80color: "#80000000"Row {anchors.centerIn: parentspacing: 20Button {text: "旋转"onClicked: animation.start()}Slider {width: 200from: 30to: 90value: camera.fieldOfViewonValueChanged: camera.fieldOfView = value}}
}高级渲染技术
实例化渲染(Instanced Rendering)
实例化渲染是一种高效渲染大量相似对象的技术，可以显著减少绘制调用。Qt Quick 3D通过InstanceList和Instancing实现这一功能。
实例化渲染属性：
| 属性 | 类型 | 描述 | 示例 |
|---|---|---|---|
instancing | Instancing | 实例化数据源 | InstanceList |
instanceCount | int | 实例数量 | 1000 |
color | color | 实例颜色(可选) | "red" |

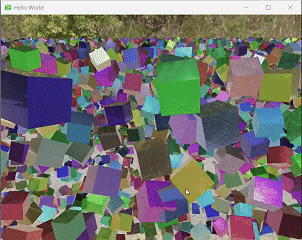

示例：创建10000个随机分布的立方体
import QtQuick
import QtQuick3D
import QtQuick3D.HelpersWindow {width: 640height: 480visible: truetitle: qsTr("Hello World")// 3D视图容器（集成到Qt Quick 2D界面）View3D {anchors.fill: parent // 填充父容器environment: SceneEnvironment {backgroundMode: SceneEnvironment.SkyBox // 使用HDR天空盒作为背景lightProbe: Texture { // 基于图像的照明（IBL）探针source: "DoschAsiaRoads.hdr" // HDR环境贴图路径（提供全局光照）}probeExposure: 3 // 增强环境光曝光强度（提升场景亮度）}// 透视相机配置（带俯视角）PerspectiveCamera {id: cameraposition: Qt.vector3d(0, 300, 500) // 相机位置（Y轴抬高300，Z轴后退500）eulerRotation.x: -25 // X轴旋转-25度（产生俯视效果）}// 随机实例化配置（高效渲染大量相似对象）RandomInstancing {id: randomInstancinginstanceCount: 10000 // 实例数量（1万个立方体）// 位置随机范围（X轴±5000米，Y轴-2000~200米，Z轴-9000~500米）position: InstanceRange {from: Qt.vector3d(-5000, -2000, -9000)to: Qt.vector3d(5000, 200, 500)}// 旋转随机范围（Y轴不旋转，X/Z轴±180度）rotation: InstanceRange {from: Qt.vector3d(-180, 0, -45)to: Qt.vector3d(180, 0, 45)}// 颜色随机范围（从深灰到纯白）color: InstanceRange {from: Qt.rgba(0.1, 0.1, 0.1, 1)to: Qt.rgba(1, 1, 1, 1)}}// 主模型定义（使用实例化渲染）Model {instancing: randomInstancing // 应用随机实例化配置source: "#Cube" // 内置立方体网格materials: PrincipledMaterial {metalness: 1 // 完全金属质感roughness: 0.1 // 低粗糙度（高反射效果）baseColor: "#FFFFFF" // 基础色白色（实际由实例化颜色覆盖）}// 旋转动画（所有实例同步旋转）NumberAnimation on eulerRotation.y {from: 0to: 360 // 绕Y轴旋转360度duration: 3000 // 3秒完成loops: Animation.Infinite // 无限循环}}// 相机控制器（WASD键盘交互）WasdController {controlledObject: camera // 绑定透视相机实现第一人称移动}}
}
粒子系统
Qt Quick 3D支持3D空间中的粒子效果，可以用于创建火焰、烟雾、魔法效果等。
粒子系统核心组件：
| 组件 | 描述 | 关键属性 |
|---|---|---|
ParticleEmitter3D | 粒子发射器 | emitRate, lifeSpan, particleScale |
ParticleModel3D | 粒子模型 | model, fadeInDuration, fadeOutDuration |
ParticleDirection3D | 粒子方向控制 | direction, directionVariation |
示例：创建雪花粒子效果
import QtQuick
import QtQuick.Controls
import QtQuick3D
import QtQuick3D.Particles3D
import QtQuick3D.HelpersWindow {width: 1024height: 768visible: truetitle: qsTr("Hello World")// 3D视图容器（集成到Qt Quick 2D界面）View3D {anchors.fill: parent // 填充父容器environment: SceneEnvironment {backgroundMode: SceneEnvironment.SkyBox // HDR天空盒背景模式antialiasingMode: SceneEnvironment.MSAA // 多重采样抗锯齿antialiasingQuality: SceneEnvironment.VeryHigh // 最高抗锯齿质量lightProbe: Texture { // 基于图像的照明（IBL）探针source: "NordnesPark.hdr" // HDR环境贴图路径（提供全局光照）}probeExposure: 0.5 // 降低环境光曝光（模拟雪天柔和光照）}// 透视相机配置（默认视角）PerspectiveCamera {id: cameraposition: Qt.vector3d(0, 100, 300) // 相机位置（Y轴抬高100，Z轴后退300）}// 3D粒子系统（模拟雪花效果）ParticleSystem3D {id: particleSystem3D// 粒子精灵定义（单个雪花属性）SpriteParticle3D {id: snowParticlesprite: Texture { // 粒子贴图source: "snowflake.png" // 雪花纹理路径}maxAmount: 15000 // 最大粒子数（控制性能）color: "#FFFFFF" // 基础白色colorVariation: Qt.vector4d(0.05, 0.05, 0.05, 0.5) // RGBA随机变化范围fadeInDuration: 1000 // 淡入时间（毫秒）fadeOutDuration: 1000 // 淡出时间（毫秒）}// 粒子发射器配置ParticleEmitter3D {id: emitterparticle: snowParticle // 绑定粒子类型position: Qt.vector3d(0, 300, -300) // 发射器位置（场景上方）depthBias: -100 // 深度偏移（防止与场景穿插）scale: Qt.vector3d(15, 0, 15) // 发射区域缩放（X/Z平面扩展）shape: ParticleShape3D { // 发射器形状type: ParticleShape3D.Sphere // 球形发射区域}particleRotationVariation: Qt.vector3d(180, 180, 180) // 初始旋转随机范围particleRotationVelocityVariation: Qt.vector3d(50, 50, 50) // 旋转速度随机范围particleScale: sizeSlider.value // 粒子大小（绑定外部滑块）particleScaleVariation: 0.5 // 大小随机变化幅度velocity: VectorDirection3D { // 粒子运动方向direction: Qt.vector3d(0, -200 * rotationSlider.value, 0) // 主要下落速度directionVariation: Qt.vector3d(0, -200 * 0.5 * rotationSlider.value, 0) // 速度随机变化}emitRate: emitRateSlider.value // 发射速率（粒子数/秒，绑定滑块）lifeSpan: 10000 // 粒子生命周期（毫秒）lifeSpanVariation: 2000 // 生命周期随机变化}}}// 相机控制器（WASD键盘交互）WasdController {controlledObject: camera // 绑定透视相机实现第一人称移动}Button {width: 100height: 50anchors.left: parent.leftanchors.leftMargin: 50y: 600text: particleSystem3D.running ? "停止" : "开始"onClicked: {particleSystem3D.running = !particleSystem3D.running}}Row {width: parent.widthanchors.left: parent.leftanchors.leftMargin: 50y: 700spacing: 10Label { text: "雪花数量: "; color: "white" }Slider {id: emitRateSliderwidth: 200height: 20from: 100to: 5000stepSize: 100value: 500}}Row {width: parent.widthanchors.left: parent.leftanchors.leftMargin: 400y: 700spacing: 10Label { text: "雪花大小: "; color: "white" }Slider {id: sizeSliderwidth: 200height: 20from: 1to: 5stepSize: 0.05value: 1}}Row {width: parent.widthanchors.left: parent.leftanchors.leftMargin: 750y: 700spacing: 10Label { text: "旋转: "; color: "white" }Slider {id: rotationSliderwidth: 200height: 20from: 1to: 20stepSize: 0.1value: 2}}}
总结
Qt Quick 3D为QML开发者提供了强大的3D图形能力，通过声明式语法简化了3D场景的创建和管理。从基础场景设置到高级渲染技术，Qt Quick 3D覆盖了游戏开发、产品展示、数据可视化等多种应用场景。掌握3D坐标系统、场景环境配置、材质光照系统和性能优化技巧，开发者可以创建出既美观又高效的3D应用程序。
