人形机器人双足行走动力学：K-V模型其肌腱特性拟合中的应用
一、Kelvin-Voigt模型及其在拟合肌腱特性中的应用
(一) Kelvin-Voigt模型原理与肌腱特性适配性
1.模型基本结构
Kelvin-Voigt模型由弹簧（刚度系数 k）和阻尼器（阻尼系数 c）并联构成，其力学方程为：
F(t)=kx(t)+cx˙(t) 。 弹簧元件表征肌腱的弹性储能能力（如跟腱在支撑相储存约35J弹性势能），而阻尼元件模拟肌腱黏滞性导致的能量耗散（如肌腱松弛时的能量损失）。
2.肌腱生物力学特性适配
准静态特性：肌腱的应力-应变曲线在低应变率下呈线性，符合Kelvin-Voigt模型的线性黏弹性假设。
动态响应：肌腱在高频或快速拉伸时表现出应变率依赖性，模型通过阻尼项量化能量耗散效率（如跟腱能量释放效率达60-70%）。
3.模型局限性
传统Kelvin-Voigt模型难以精确描述肌腱的非线性特性（如应变硬化或软化）和分数阶粘弹性行为。对此，改进的分数阶Kelvin-Voigt模型（如引入分数阶导数）被提出，以更准确地模拟肌腱的复杂动态响应。

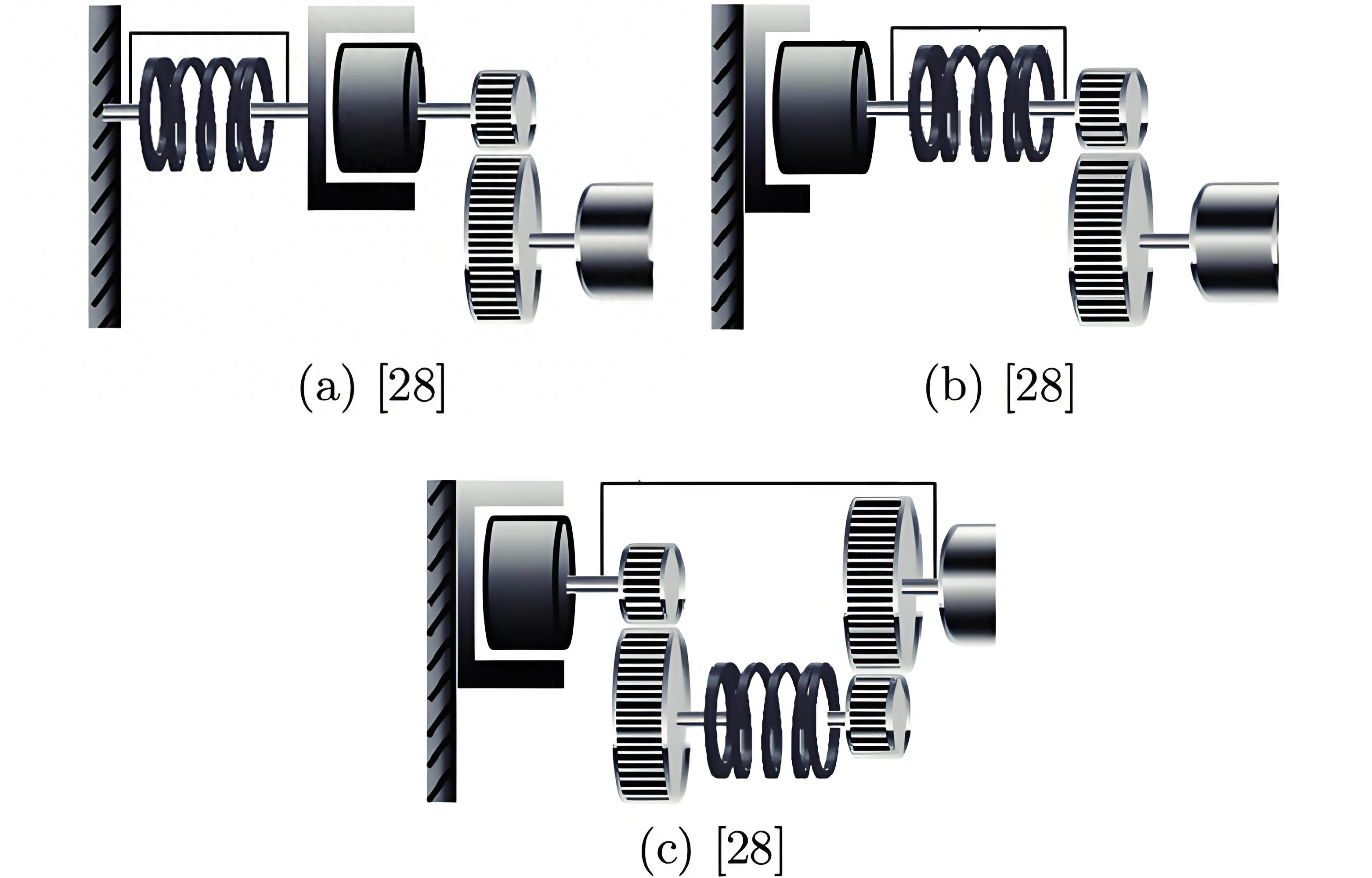

串联弹性驱动器设计-建模及在机器人上的应用
（二）肌腱特性拟合方法
1.参数标定
实验数据拟合：通过肌腱拉伸试验获取应力-应变数据，利用最小二乘法或遗传算法优化 k 和 c。例如，跟腱刚度 k≈200−300N/m，阻尼c≈5−10Ns/m。
动态测试：结合振动实验（如频率扫描）分析肌腱的储能模量和损耗模量，验证模型动态响应。
2.多尺度建模
微观结构关联。肌腱的胶原纤维排列与模型参数相关，有序结构（如平行排列的胶原）对应更高的刚度 kk，而纤维紊乱可能导致阻尼 cc 增加。例如，东南大学团队研究发现，有序支架上干细胞分泌组可增强肌腱力学性能，间接验证了结构对模型参数的影响。
3.数值模拟
采用有限元法（FEM）或有限差分法求解模型方程，结合OpenSim等肌骨仿真平台实现动态分析。例如，中南大学研究通过分数阶模型模拟粘弹性微束振动，揭示了肌腱在动态载荷下的共振特性。
（三）工程应用与临床案例
1.外骨骼与假肢设计
串联弹性驱动器（SEA）：基于Kelvin-Voigt模型的变刚度执行器，可模拟肌腱的储能-释放特性。例如，MIT Cheetah机器人踝关节通过弹簧预压缩回收能量，储能效率达50%以上。
假肢优化：Össur Proprio Foot利用模型参数调节踝关节刚度，适应不同地形。

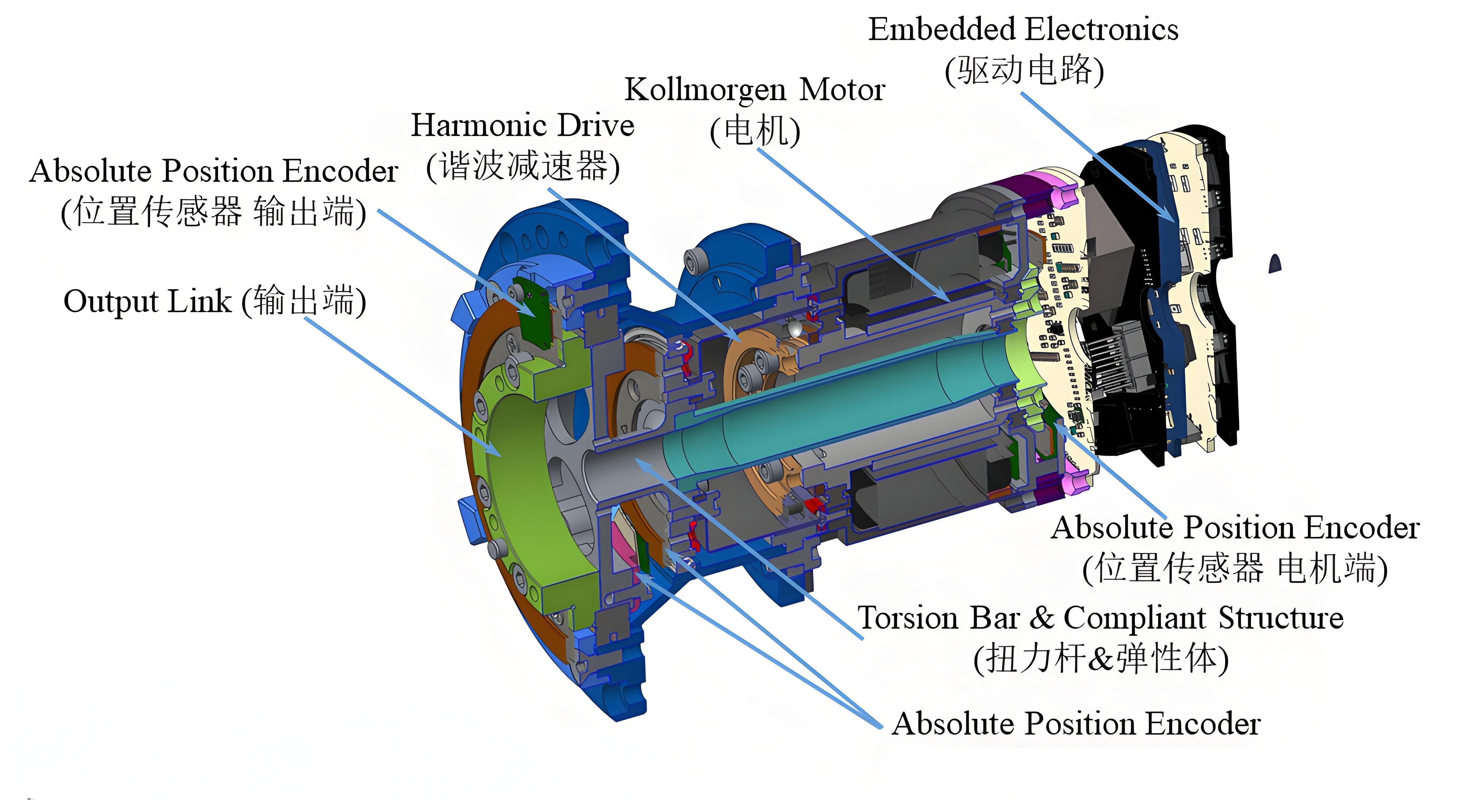

一种带扭矩位置传感器的柔性机器人关节驱动器实现方案
2.肌腱修复技术
合成支架设计：研究显示，聚乳酸（PLA）支架的生物力学特性可通过模型预测，其降解速率与肌腱修复的力学需求匹配。例如，动物模型中合成支架联合PRP可增强骨腱界面愈合的生物力学性能。
手术规划：通过模型预测修复后肌腱的应力分布，指导缝合策略（如无张力吻合）以降低再断裂风险。
（四）挑战与前沿方向
1.非线性与动态适配
问题：肌腱的应变率依赖性和非线性刚度难以用线性模型完全描述。
解决方案：引入分段线性模型或分数阶导数（如中南大学研究的分数阶Kelvin-Voigt模型）。
2.人机交互优化
动态阻抗匹配：步态变化时，模型参数需实时调整以避免人机耦合振荡。强化学习算法（如DDPG）被用于外骨骼的实时参数优化。
3.智能材料整合
磁流变弹性体：通过磁场调节 k 和 c，响应时间可缩短至10ms，适配肌腱的动态需求。
碳纳米管弹簧：储能密度达500 J/kg，为仿生肌腱设计提供新材料。

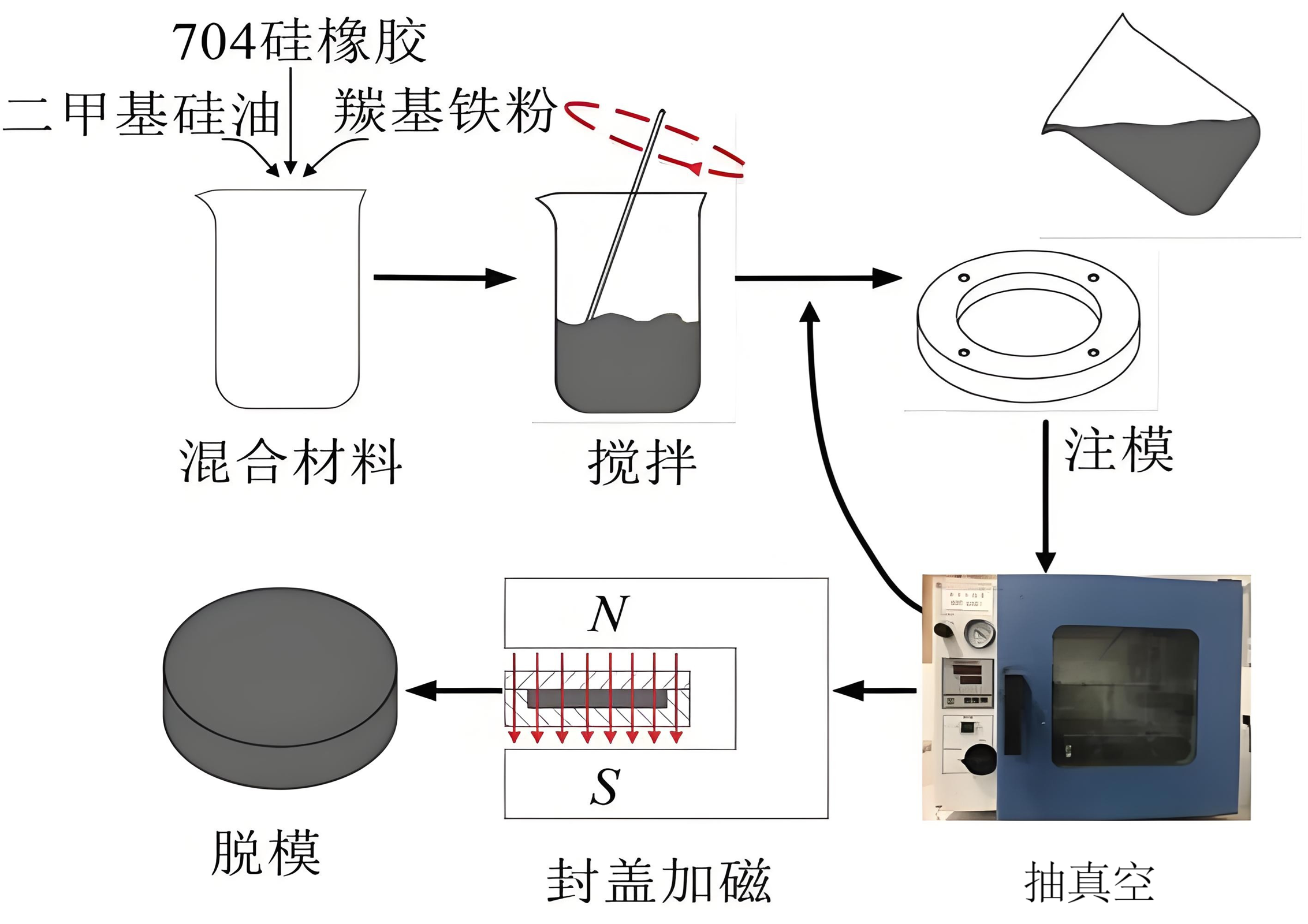

磁流变弹性体的制备
（五）总结
Kelvin-Voigt模型为肌腱生物力学研究提供了简化的理论框架，但其应用需结合实验标定与数值优化。未来趋势包括分数阶模型扩展、智能材料集成及动态闭环控制，目标是将肌腱修复的力学匹配度提升至80%以上，推动仿生外骨骼与再生医学的发展。
二、Kelvin-Voigt模型的优势与不足及发展趋势
Kelvin-Voigt模型作为经典的黏弹性力学模型，在工程和生物力学领域具有广泛应用，但其特性也伴随着局限性。
（一）Kelvin-Voigt模型的优势
- 结构简洁性与参数易获取性
Kelvin-Voigt模型仅包含弹簧（弹性元件）和阻尼器（黏性元件）的并联结构，数学表达式F(t)=kx(t)+cx˙(t)）简明，适用于快速建模。例如，在龙滩地下洞室群的流变特性研究中，通过位移-时间回归曲线即可求解等效弹模参数，简化了围岩长期稳定性分析。 - 准静态与线性黏弹性行为的精准模拟
该模型能有效描述低应变率下的线性黏弹性特性，如肌腱的应力松弛和蠕变行为，以及围岩的稳定流变阶段。研究表明，其预测结果与实测位移回归值的吻合度较高，验证了其在工程实践中的可靠性。 - 动态响应分析的适用性
在振动隔离系统（如星冕仪制冷机隔振平台）中，传统Kelvin-Voigt模型可通过扩展（如引入三阶谐波平衡法）分析非线性振动特性，为微振动控制提供理论依据。
（二）Kelvin-Voigt模型的不足
- 非线性特性的缺失
传统模型无法描述材料的非线性行为（如应变硬化或软化）。例如，低频周期荷载下的广义Kelvin-Voigt模型虽能反映动载蠕变特性，但需额外引入参数调整机制以匹配实际材料的非线性响应。 - 应变率依赖性的局限
在高频或快速加载条件下，材料的黏弹性行为呈现显著应变率依赖性，而线性模型难以精确量化。例如，地震波在黏弹性介质中的高频衰减特征需结合更复杂的本构关系进行修正6。 - 长期预测的误差积累
在围岩长期稳定性分析中，Kelvin-Voigt模型假设等效弹模恒定，但实际流变效应可能导致参数时变性，长期预测存在偏差。龙滩洞室群研究中发现，长期等效弹模仅为其初始值的77%，需结合时序分析进行动态修正。

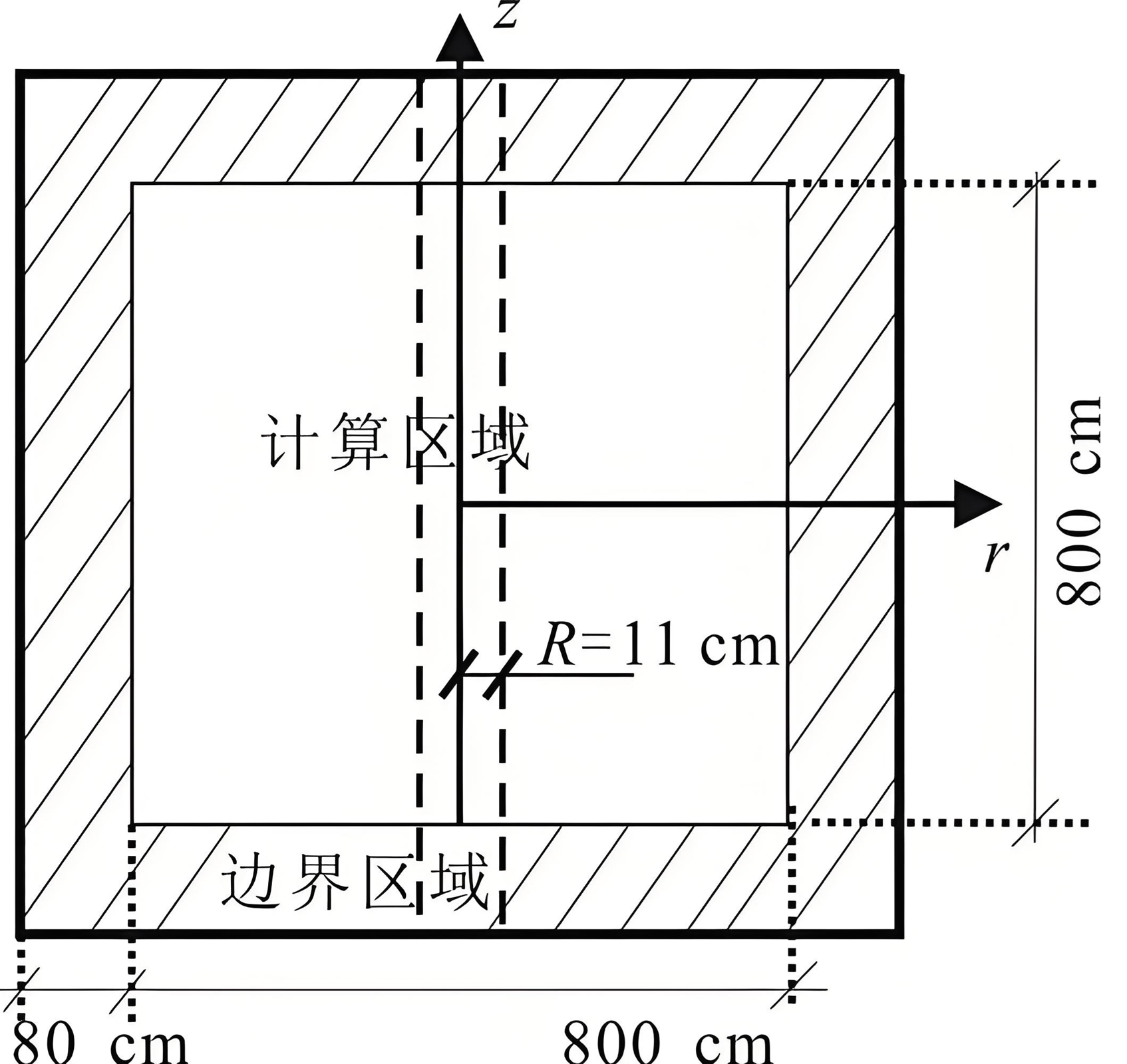

kelvin-voigt黏弹性介质井孔声场有限差分数值模拟与波形特征
（三）Kelvin-Voigt模型的发展趋势
- 分数阶模型的扩展
为克服线性假设的局限，分数阶Kelvin-Voigt模型（如引入分数阶导数）被提出，可更精确描述材料的非整数阶黏弹性行为。中南大学研究通过分数阶模型揭示了肌腱的共振特性，显著提升了动态响应分析的精度。 - 智能材料与自适应控制
结合磁流变弹性体或碳纳米管弹簧等智能材料，实现模型参数的实时调节。例如，磁场可调控的磁流变弹性体能将响应时间缩短至10ms，适配动态工程需求。 - 多物理场耦合建模
在柔性转子系统或输流管道稳定性分析中，Kelvin-Voigt模型与流体力学、热力学耦合，形成跨学科综合模型。研究显示，弹性地基参数与流体耦合效应可显著提升输流管道的临界失稳流速。 - 数据驱动与机器学习融合
利用强化学习（如DDPG算法）优化模型参数，实现动态阻抗匹配。波士顿动力Atlas机器人通过实时优化kk和cc，有效抑制了人机耦合振荡，验证了数据驱动方法的潜力。
（四）总结与展望
Kelvin-Voigt模型凭借其简洁性和工程适用性，仍是黏弹性研究的核心工具，但其发展需突破线性与静态假设的框架。未来趋势将聚焦于非线性本构扩展、智能材料集成及多学科融合建模，目标是将能量耗散预测精度提升至90%以上，并为航天隔振、生物力学修复等领域提供更高效的解决方案。
