我用EV-21569-SOM评估来开发ADSP-21569(十二)-SigmaStudio Plus做开发(3)

作者的话

21569用SS+来做开发，例程一个一个慢慢讲。

硬件准备

EV-21569-SOM+EXKIT开发板 一块；

EXKIT底板链接：https://item.taobao.com/item.htm?id=729495528542&ltk2=1752488668282gsxbhirhdf9pleprygknob&spm=a21xtw.29178619.0.0

转接卡链接：https://item.taobao.com/item.htm?id=805759592131&ltk2=1752488691688v96y0a0azdyi4m4pinqqo&spm=a21xtw.29178619.0.0

AD-HP530ICE仿真器 一个；

仿真器链接：https://item.taobao.com/item.htm?id=38007242820&ltk2=17524887138021mrh2dai0em13aic4orzasg&spm=a21xtw.29178619.0.0

USBi仿真器一个（1.5固件的）

仿真器链接：https://item.taobao.com/item.htm?id=38242936768&ltk2=1753169219709y6nrfu4jy2xv5goeflno&spm=a21xtw.29178619.0.0

5V2A电源适配器 一个（注意是5V，不是12V，不要插错了电源！）
USB线（MINI USB）两条
3.5音频线 两条
输入音源若干（输入模拟音频，可以是电脑声卡，也可以是播放器，手机等）
输出设备若干（播放模拟音频，可以是音响、耳机等设备）

软件准备

CCES软件（2.11.1版）
SigmaStudio Plus 2.4.0（我用过很多版本，貌似ADI这个软件的版本兼容性还可以，文档就以当下最新的2.4.0来写）
以上软件均已提供。

硬件链接示意图

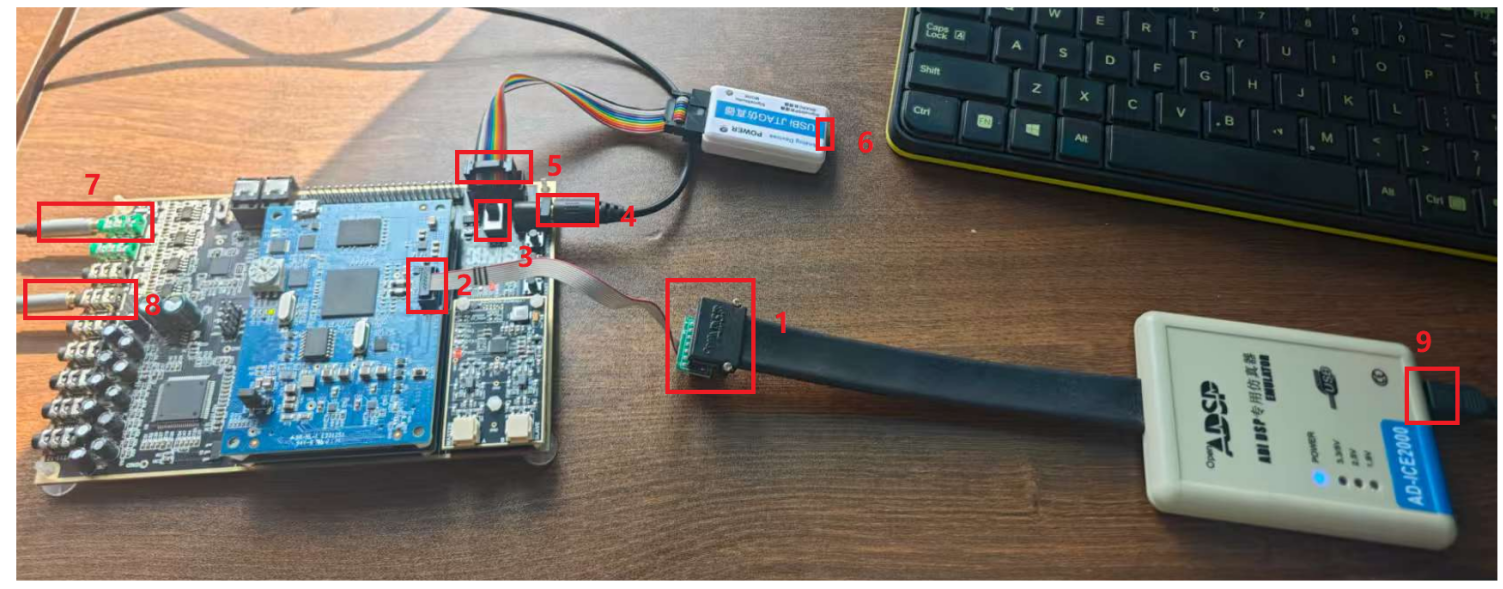

按上一个文档来，不再重复了，用CCES把FW RUN起来之后，我们再接USBi仿真器到PC，然后开始做SS+的开发。

SS+里通道的理解

SS+里做程序开发，一个非常重要的概念就是IO通道，它是软件逻辑和硬件相关联的重要知识点，我会用几个例程来把它讲明白。

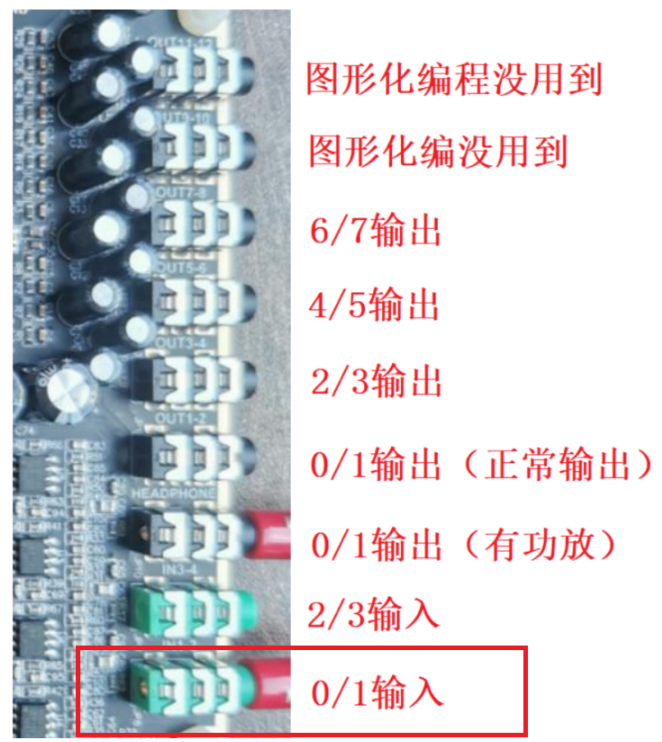

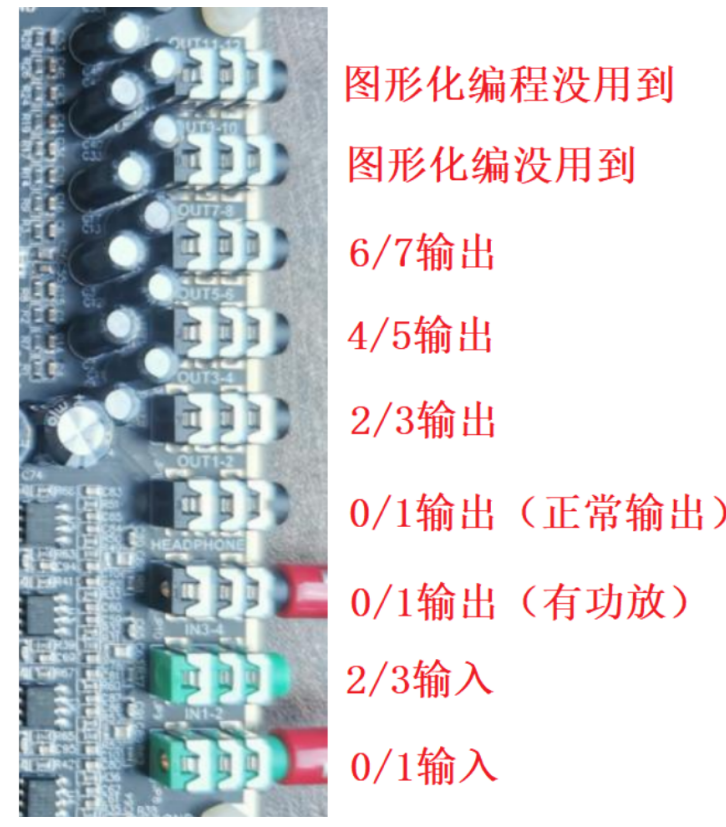

我们先把开发板上的模拟输入输出做好编号：（记住这张图，非常重要，后面的开发都会用到）

例程1-直通1（TEST1）

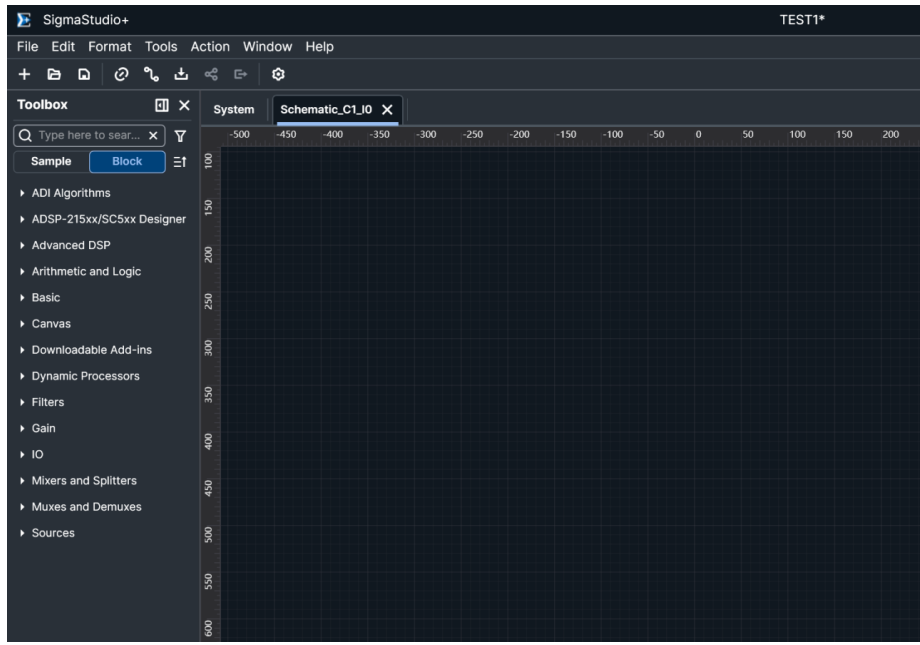

先把原理图清空，我们从0开始：

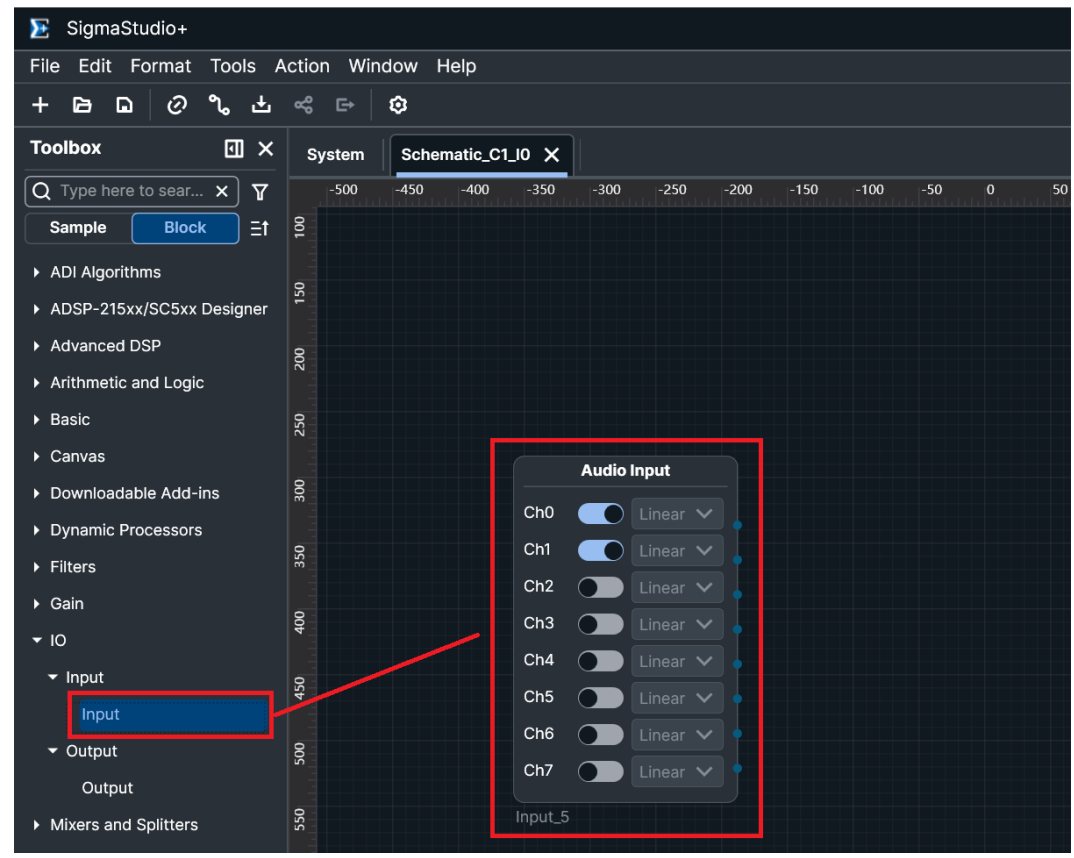

IO就是用来做输入输出的，我们先做输入：

这个软件的0/1输入，就对应开发板上的0/1输入接口：

因为开发板上做的是立体声输入输出，所以一个接口对应的是2个通道，红框内的就是0/1输入；

再做输出，我们同样是做0/1输出：

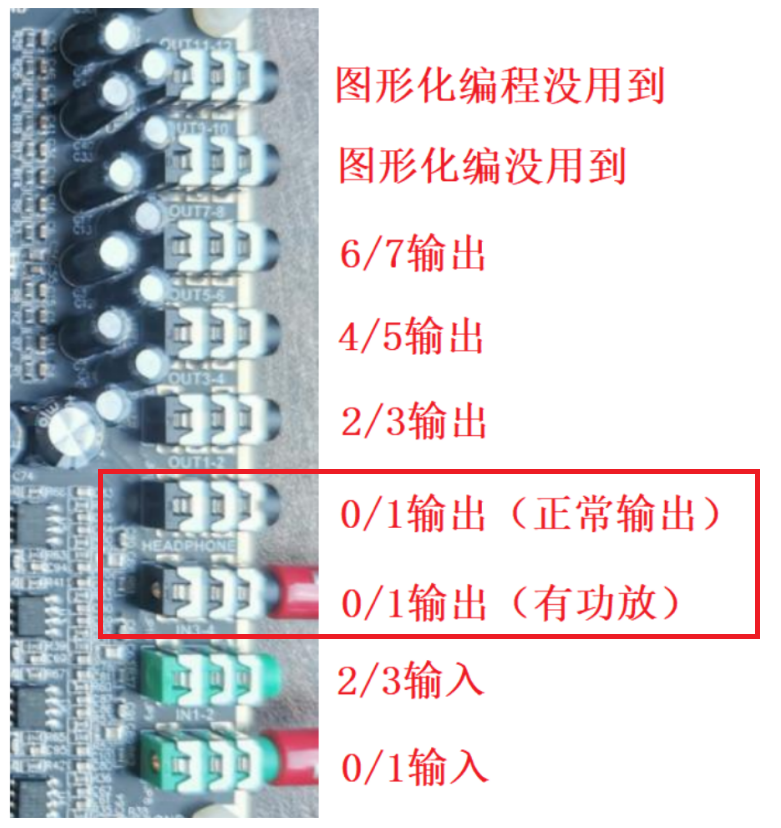

对应的就是开发板上的0/1输入，如下图：

开发板上有两个0/1，一个是加了功放的，声音有放大，一个是正常输出，建议就接正常输出的吧，功放这个底噪有点大。

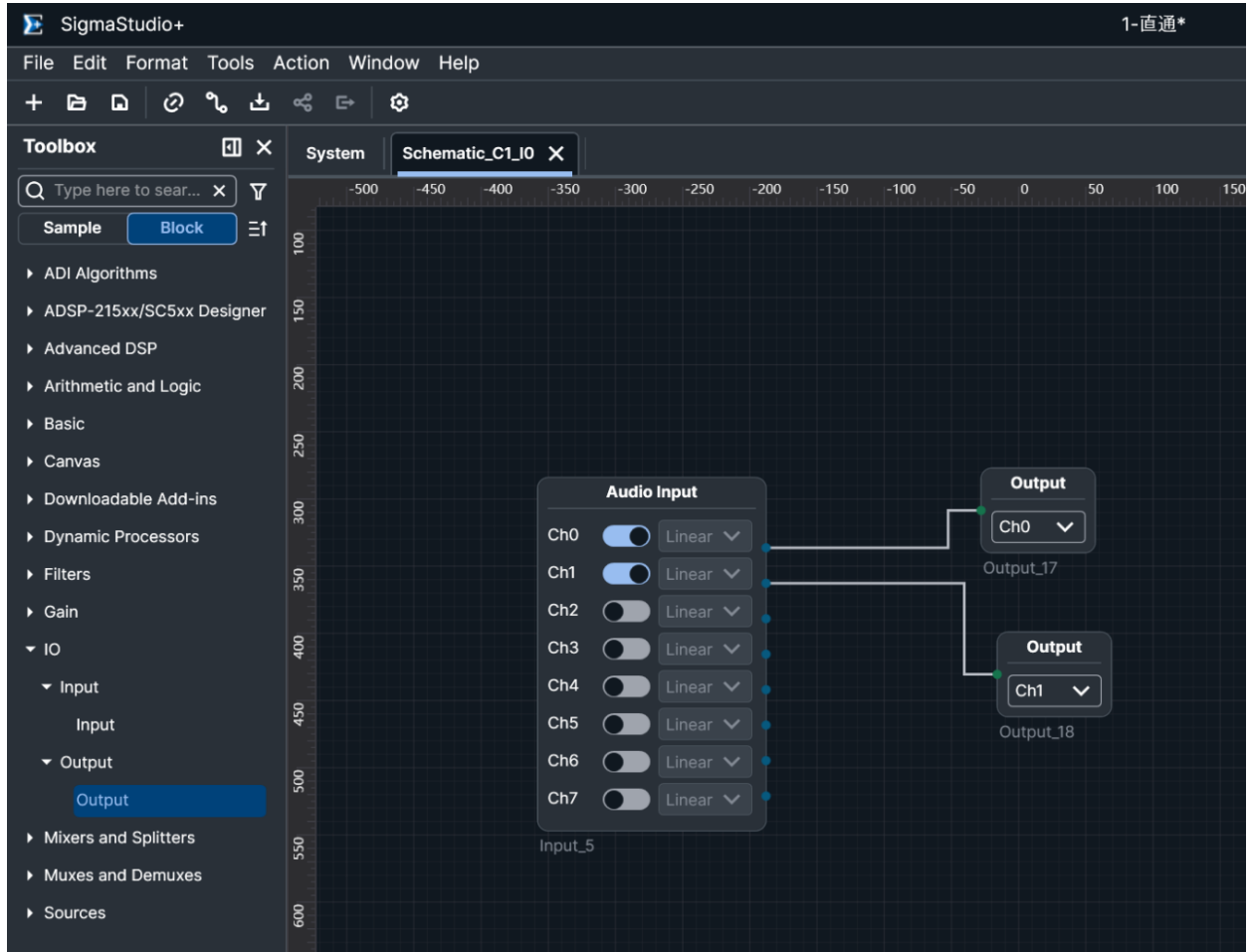

软件里，我们接着进行逻辑连线：

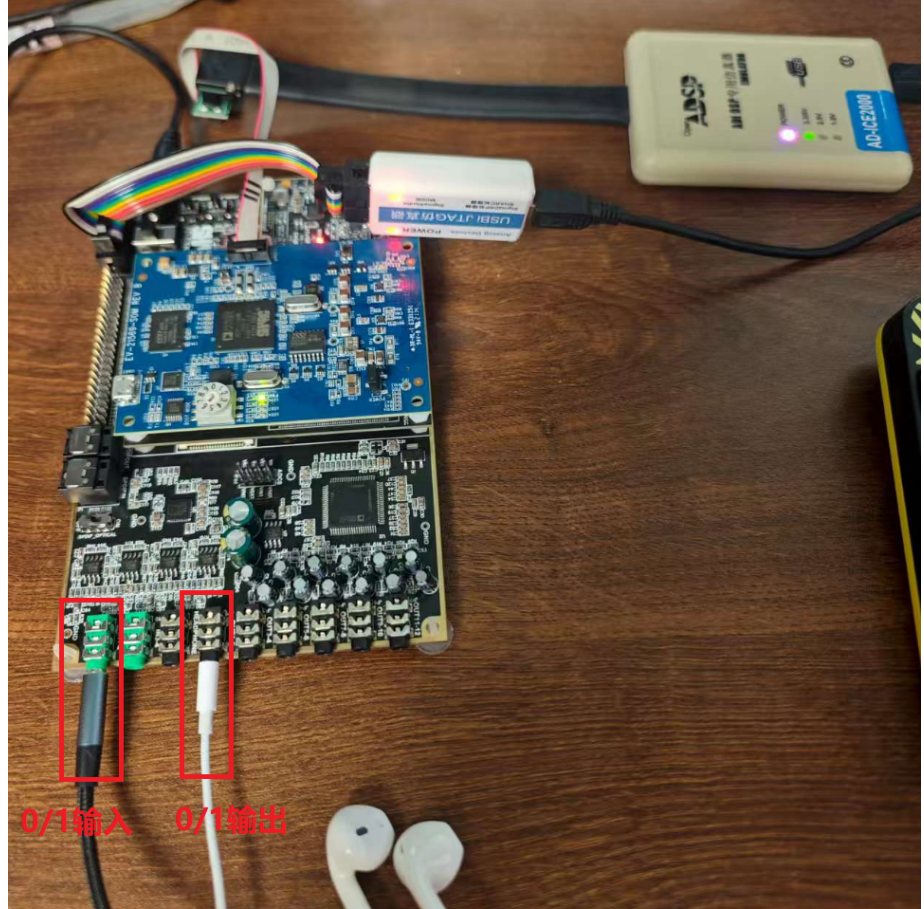

硬件上，我们就照着0/1输入接模拟音源输入，我用的是手机+TpyeC转3.5mm，0/1输出接模拟音源输出，我用的是3.5mm的耳机来听。

在线下载程序，绿色的模拟音频输入接口0/1，输入音乐，经过AD后，进21569这颗DSP中，不做任何处理，21569直接把数据送给DA，推输出接口0/1，接耳机听到音乐，实现直通的功能。

这就是通道，把硬件和软件完美关联起来，我们就可以继续往下做开发。
