结论：同步型降压转换器的 “同步” 指的是“低侧开关管（MOSFET）的导通与关断，与高侧开关管（MOSFET）保持严格的时序配合（互补+死区时间），“同步”强调的是2个开关管的PWM控制信号的时序配合。

1. 同步型降压转换器定义

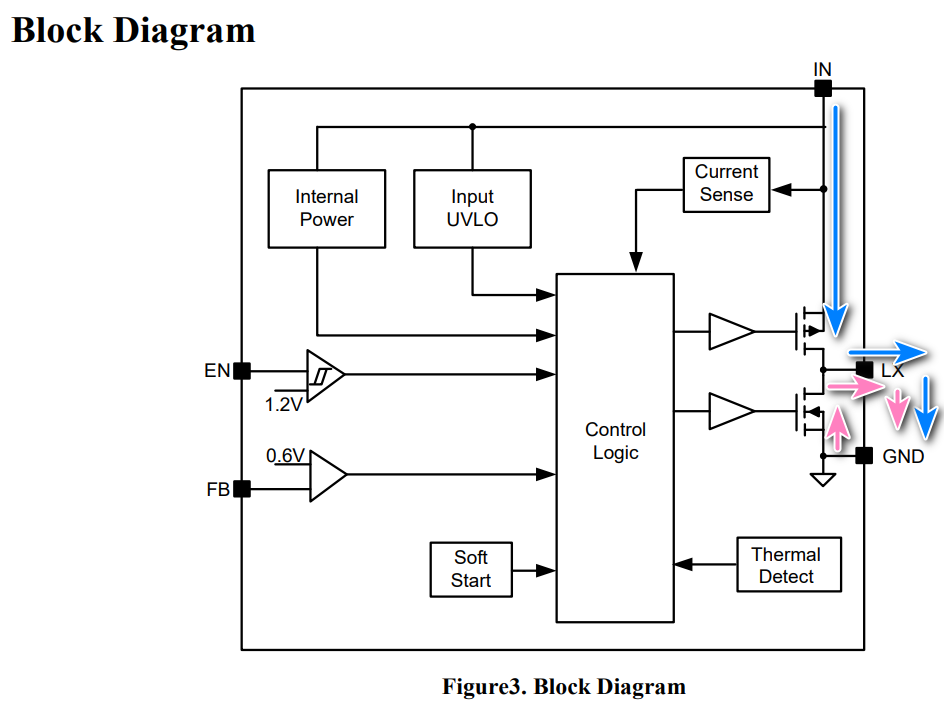

举例，SY8089A1AAC 是一款 高效 1.5MHz 2A 同步降压调节器，AN_SY8089A1 芯片示意图如下：

1. 核心结构：
   两个MOSFET：高端开关（High-side）和低端开关（Low-side），均受PWM信号控制。

2. 工作原理：

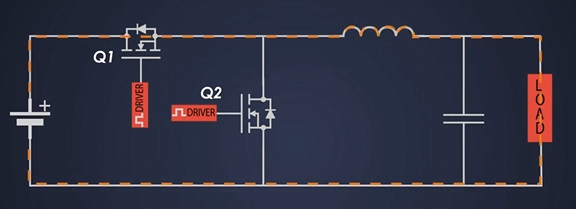

   高端导通阶段：高端MOSFET导通，低端关闭，电流路径与异步型相同。图片来源。

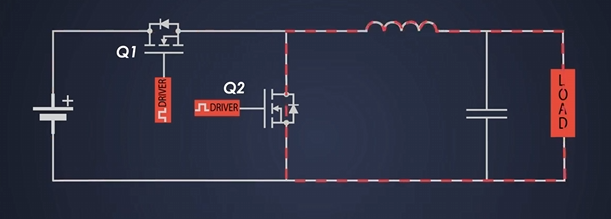

   低端导通阶段：高端关闭后，低端MOSFET 同步开启，替代二极管续流，电流通过MOSFET的沟道回流。图片来源。


3. 特点：
   更低导通损耗：MOSFET的导通电阻远低于二极管压降，显著减少续流损耗。
   效率更高：尤其适合低压大电流（如CPU/GPU供电）。
   更复杂控制：需避免高低端MOSFET同时导通（“击穿”问题），需加入死区时间（Dead Time）。
   成本更高：需额外驱动电路和MOSFET。

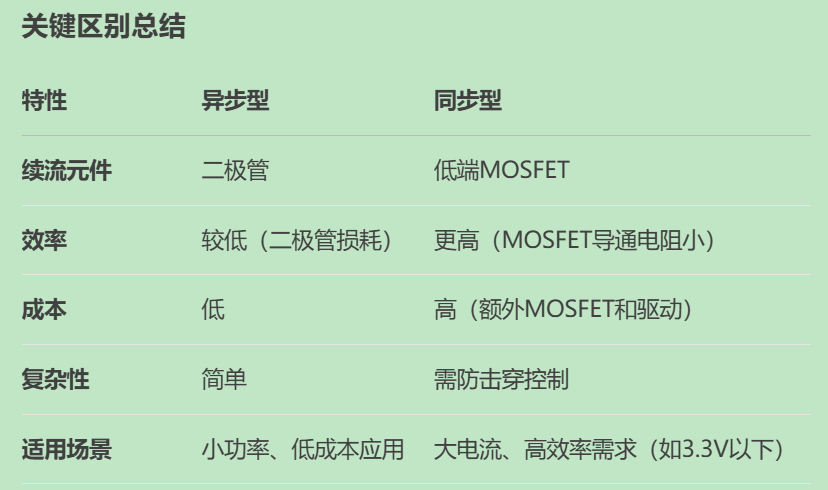

2. 同步型降压转换器与异步型降压转换器区别

1. 如何选择？
   选异步型：对成本敏感、小电流（如<1A）、输入输出电压差较大时（二极管损耗占比小）。
   选同步型：高压差、大电流（如手机/笔记本电源管理IC）、追求高效率的场景。

这两种拓扑的关键区别是续流路径的优化，同步型通过用MOSFET替代二极管，以复杂度为代价换取了效率提升。
