三极管与场效应管的对比
理解三极管（BJT）与场效应管（FET）的核心差异是掌握模电的关键！它们的本质区别在于控制电流的物理量不同，这直接导致特性与应用场景的分化。以下是深度对比：
一、核心功能差异对比表
| 特性 | 三极管 (BJT) | 场效应管 (FET) | 本质原因 |
|---|---|---|---|
| 控制方式 | 电流控制型 IB 控制 IC | 电压控制型 VGS 控制 ID | BJT靠载流子注入（电子/空穴），FET靠电场感应沟道（无载流子穿越势垒）。 |
| 输入阻抗 | 低 (1kΩ~10kΩ) <br> 消耗驱动电流 | 极高 (MOSFET: >10⁹Ω, JFET: >10⁷Ω) <br> 几乎不消耗驱动电流 | BJT的基极-发射极为正向PN结，FET的栅极为绝缘层（MOS）或反偏结（JFET）。 |
| 功耗特性 | 静态功耗较高（需持续 IB） | 静态功耗极低（CMOS接近零） | FET栅极无直流电流通路，特别适合电池供电设备。 |
| 温度稳定性 | 较差（IC 易受温度影响） | 较好（ID 对温度敏感度较低） | BJT的 IC 与 β（电流增益）强相关，β随温度变化大；FET主要受载流子迁移率影响，漂移较小。 |
| 噪声性能 | 中低频噪声较大 | 高频噪声更低 | FET无载流子随机穿越PN结的散粒噪声（BJT主要噪声源）。 |
| 制造工艺与集成度 | 工艺复杂，集成度较低 | 工艺简单，集成度极高（CMOS技术） | FET无结隔离问题，MOSFET可微缩至纳米级（现代CPU的核心技术）。 |
| 开关速度 | 快（但受电荷存储效应限制） | 极快（尤其MOSFET） | FET无少数载流子存储时间，栅极电容充放电决定速度（高频应用如CPU时钟）。 |
| 跨导 (gm) | 高（典型值 > 100 mS） | 较低（典型值 1~10 mS） | BJT的 gm=IC/VT（VT≈26mV），同电流下跨导远大于FET（需更高 VGS 驱动）。 |

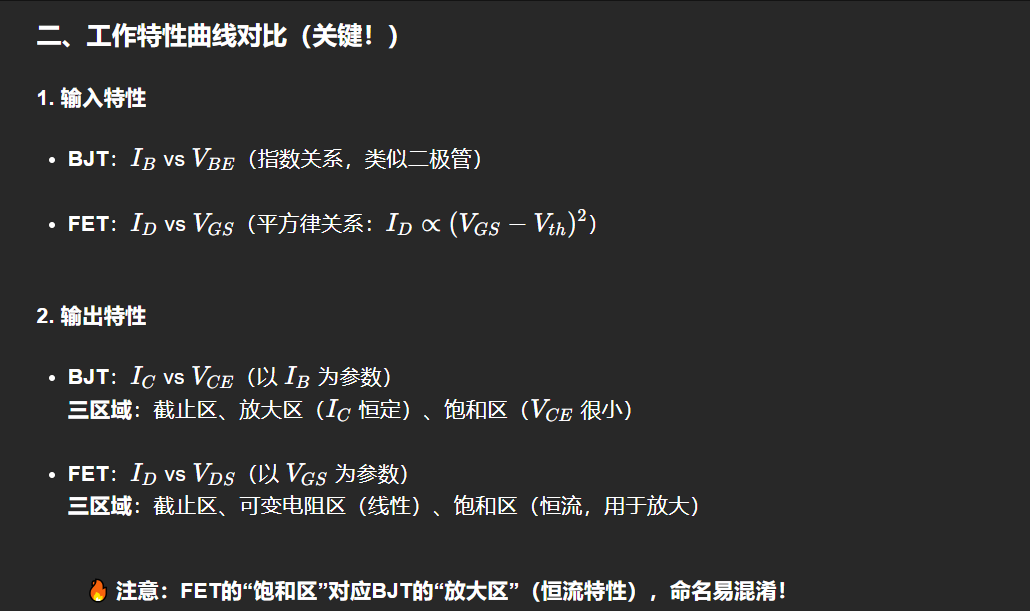

三、应用场景分化（由核心差异决定）
| 场景 | BJT 优势 | FET 优势 |
|---|---|---|
| 模拟放大器 | 高增益、低失真（如音频功放） | 高输入阻抗（运放输入级）、低噪声（射频前端） |
| 数字逻辑电路 | TTL逻辑（速度较快） | CMOS逻辑（超低功耗、高集成度） |
| 功率开关 | 大电流驱动（如电机控制） | 高频开关（电源DC-DC）、超低待机功耗 |
| 高精度传感器 | - | 离子敏/生物传感器（栅极敏感层） |
| 射频电路 | 高频振荡器（fT高） | 低噪声放大器（LNA）、微波电路 |
四、终极选择逻辑：何时用BJT？何时用FET？
选 BJT 当：
- 需要高跨导（gm）放大微弱信号
- 工作电压高（如>30V功率放大）
- 成本敏感的低复杂度电路
选 FET 当：
- 要求高输入阻抗（如示波器探头、传感器接口）
- 低功耗是关键（物联网设备、手机芯片）
- 高频开关（CPU时钟、DC-DC转换器）
- 需要高度集成（现代SoC芯片）
五、知识串联：模电学习的主线
半导体物理基础
二极管
BJT：电流控制模型
FET：电压控制革命
差分放大/电流镜
集成运放
反馈系统
滤波器/振荡器/ADC-DAC
FET的核心作用：
➤ 将模电从“电流驱动”推向“电压控制”，为高精度模拟电路和超大规模数字集成电路奠定物理基础！
总结一句话：
BJT是“力量型选手”（高增益、大电流），FET是“技巧型选手”（低功耗、高阻抗）—— 现代电子系统靠二者协同工作，但FET是数字时代的绝对基石！
动手建议：在仿真软件中搭建一个BJT共射放大器和一个FET共源放大器，对比输入阻抗、增益和功耗差异，立刻豁然开朗！需要具体电路图可随时喊我~
