嵌入式平台DMXRDM协议开源项目说明

目录

前言

一、项目简介

二、快速浏览

        1、总体结构

        2、头文件说明

        3、源文件说明

三、项目移植

总结

---

前言

        经过了近一年左右的学习，博主完成了一套相对成熟的DMX协议+RDM协议的驱动模块，现在将源码开放给大家学习，共同进步。

        github仓库地址：https://github.com/murongbaibai/dmx-rdm.git

        拉取命令：git clone https://github.com/murongbaibai/dmx-rdm.git

---

一、项目简介

        本项目实现了标准DMX协议的收发，RDM协议的基础九大命令（搜寻设备、哑音设备、解除哑音设备、获取设备支持命令列表、获取设备命令类型定义、获取设备信息、获取设备软件版本、获取和设置设备DMX地址、获取和设置设备状态），以及扩展的一个命令（获取和设置设备模式）。本项目能够应用到舞台的各类设备的开发之中，也可作为设备之间的通信协议使用。

        本项目适用于小型的嵌入式平台，整体体积较小，对主频的要求也不算很高（单路接收发送）。下面是项目移植要求：

RAM（做输入设备，如灯板、摇头灯、帕灯）	>= 4K
RAM（做输出设备，如控台、RDM拨码器）	>= 16K
FLASH	>= 8K
主频	>= 24MHZ
UART LIN模式，检测break中断	必须要有

二、快速浏览

        1、总体结构

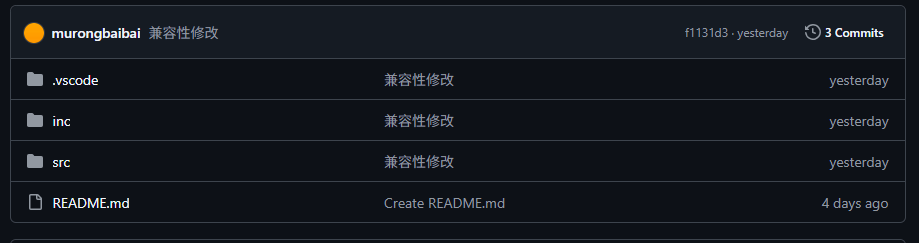

        本项目的源码结构十分简单，只有两个文件夹，inc存放头文件，src存放源文件。另外两个文件无关紧要。

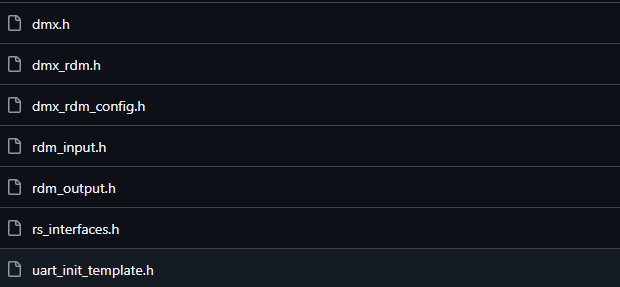

        2、头文件说明

        dmx.h：DMX协议相关接口定义。

        dmx_rdm.h：相当于项目内部的mian.h，整合了其他头文件。

        dmx_rdm_config.h：DMX协议和RDM协议的相关配置，设备通道数，模式数等。

        rdm_input.h、rdm_output.h：RDM协议相关接口、结构体定义。

        rs_interfaces.h：串口收发接口声明、DMX-RDM链路结构体定义。

        uart_init_template.h：用户接口初始化模块头文件、由用户完成

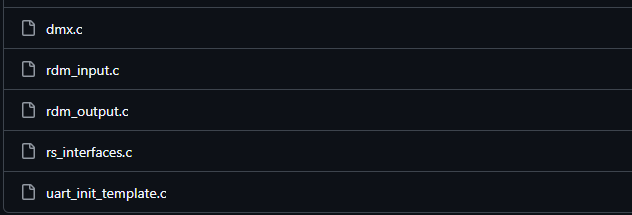

        3、源文件说明

        dmx.c：DMX协议相关接口实现。

        rdm_input.c、rdm_output.c：RDM协议相关接口实现。

        rs_interfaces.c：串口接收、发送、解包相关接口实现。

        uart_init_template.c：用户接口初始化模块示例，需要按照此示例来初始化串口。

三、项目移植

        首先下载代码到本地，将dmx-rdm模块复制到你们的工程文件中，这里以keil为例。

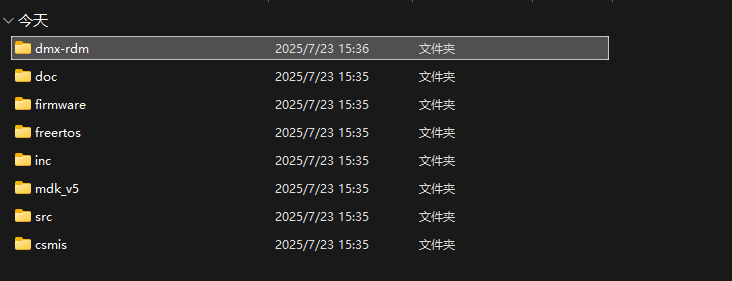

        首先复制模块到工程路径中，然后打开keil工程

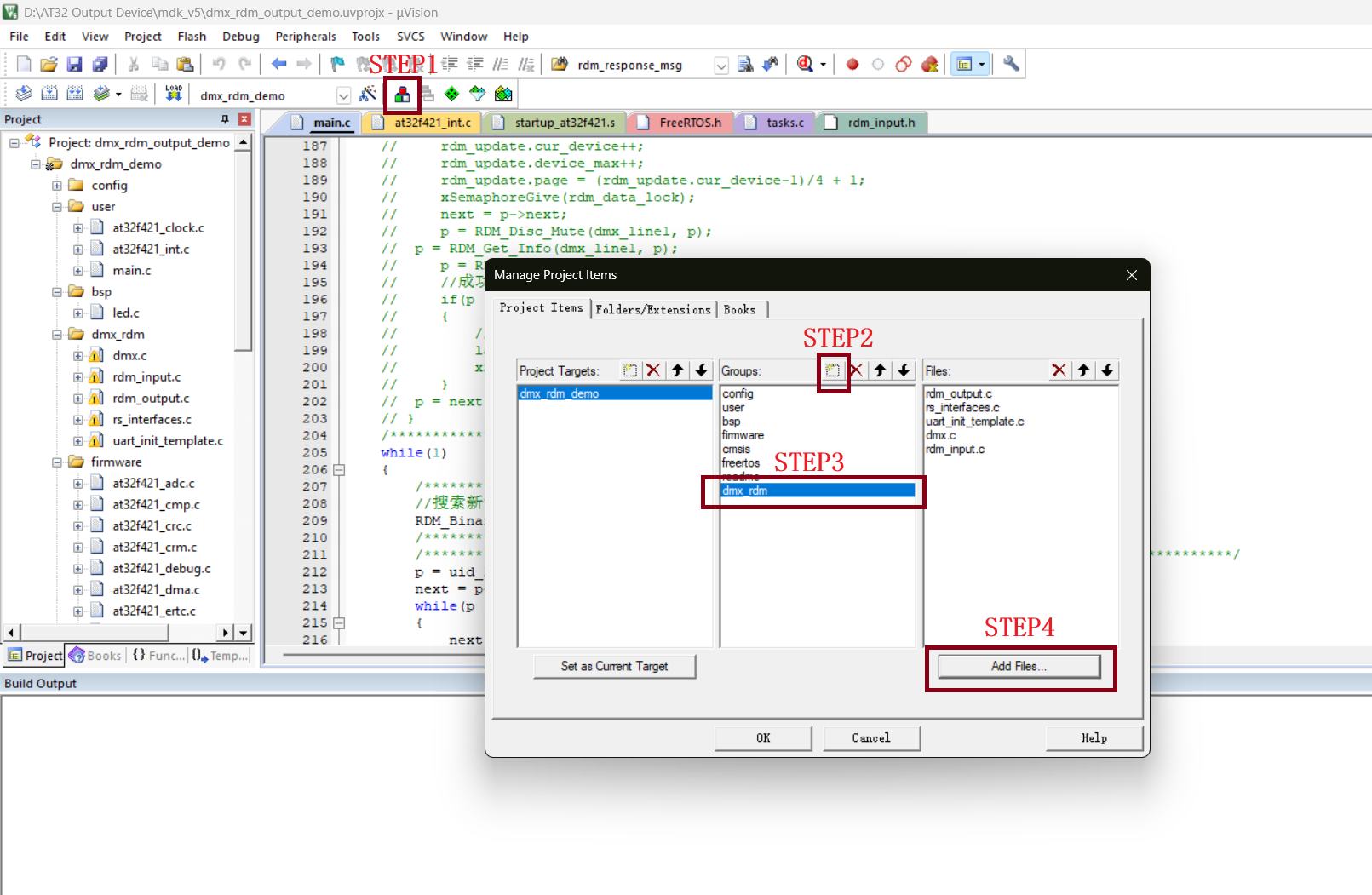

         在keil工程中新建一个组，然后将项目源码中的src目录下的所有文件添加到新建的组“dmx-rdm”中。

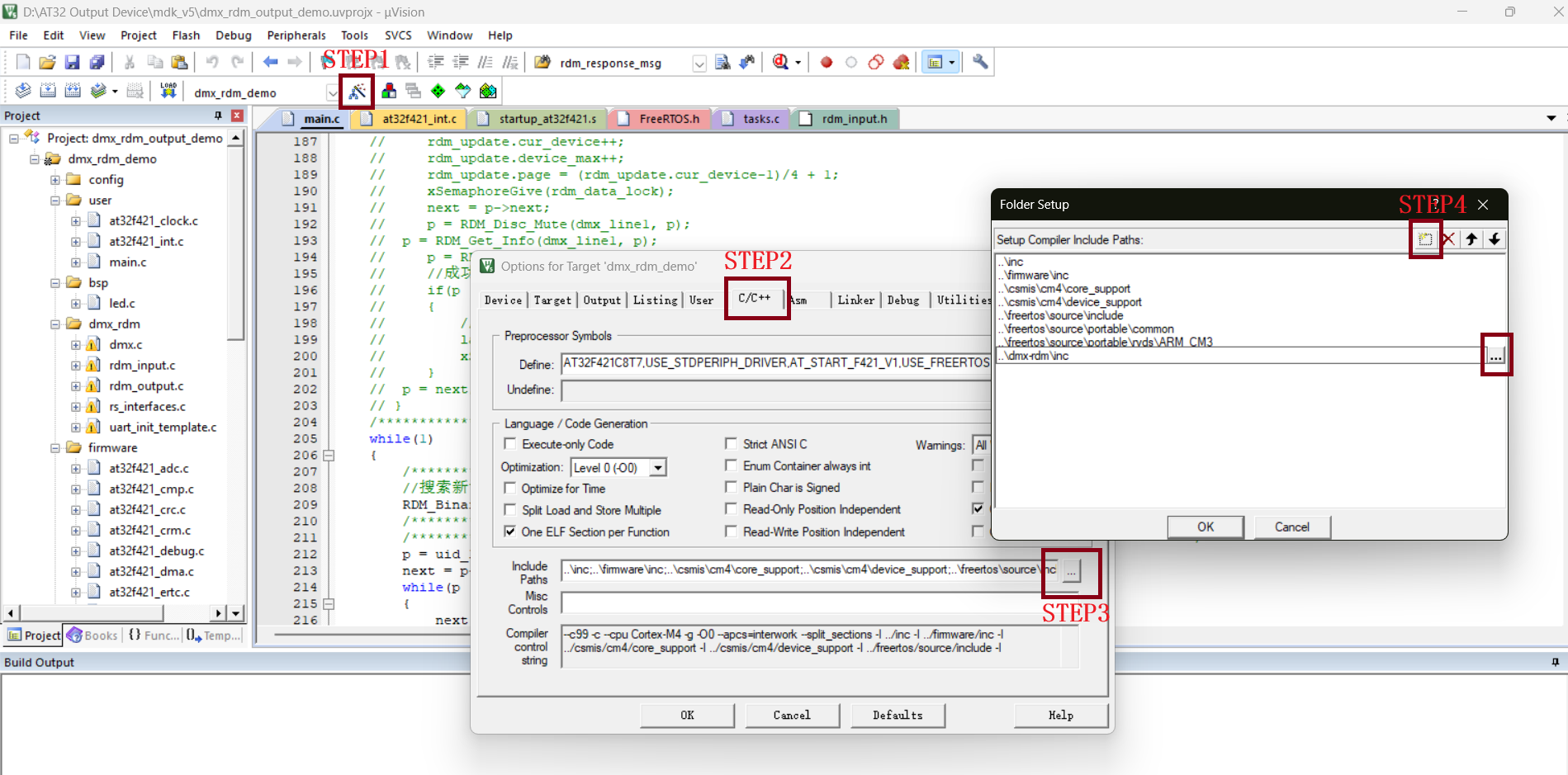

        接着在include path中添加源码头文件的路径，选择你保存的项目源码的位置，选择项目中的inc文件夹。

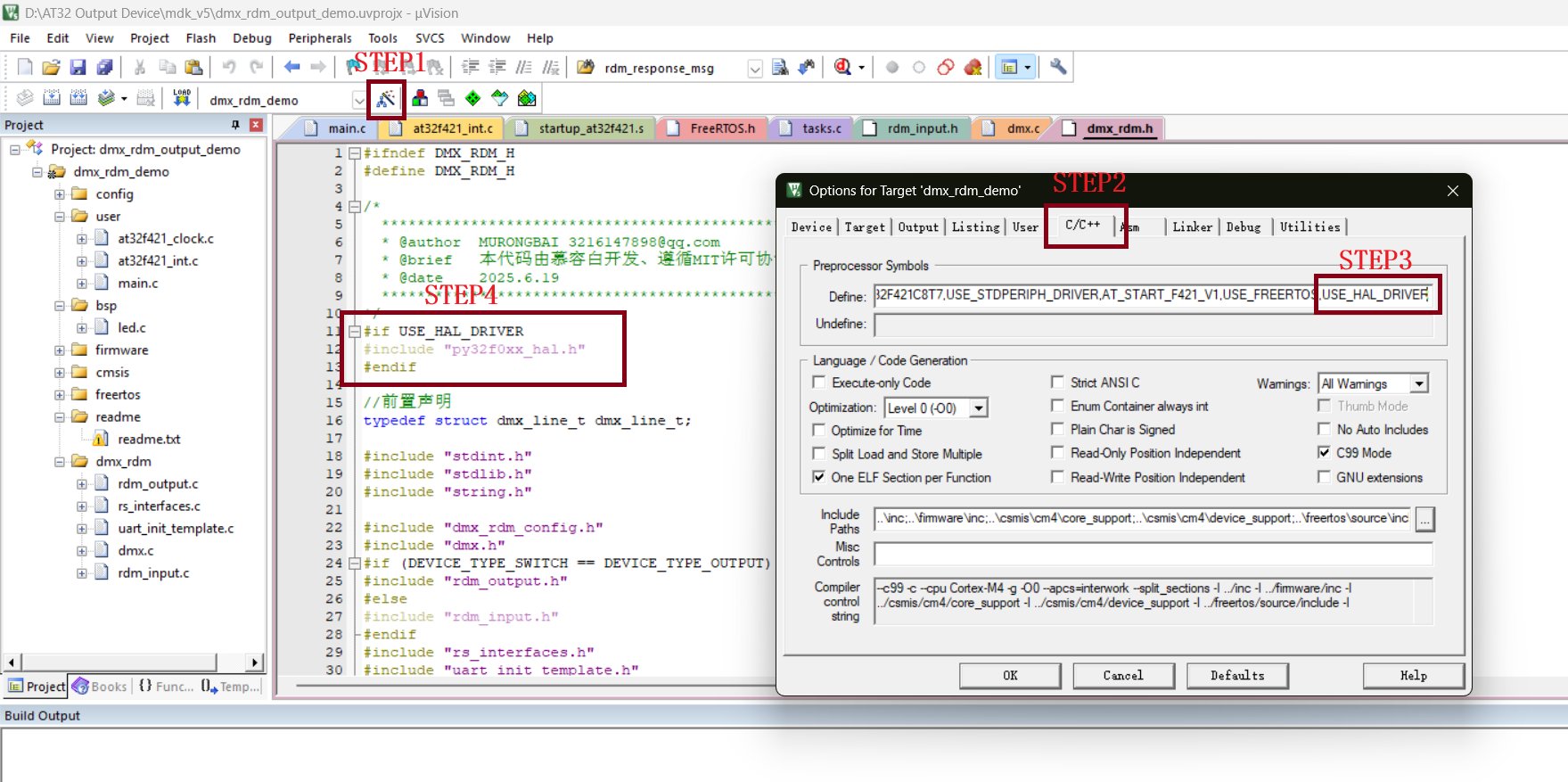

        如果你的工程中使用了HAl库，可以将这个定义添加到宏定义中  USE_HAL_DRIVER  （多个宏定义用英文逗号隔开），然后在 dmx_rdm.h文件中修改HAL库头文件为你的HAL库头文件。

        项目添加到此结束，下面开始使用项目，首先在你的外设初始化代码中加入这一条函数。

	DMX_Init();

        还需要实现任务处理函数，可以将任务处理函数放到系统心跳时钟中断或者主循环中，以系统心跳时钟中断为例，将DMX_TaskHandle添加入其中，其中1表示中断频率，如果是每1ms中断就传入1，每10ms中断就传入10。

void SysTick_Handler(void)
{HAL_IncTick();DMX_TaskHandle(1);
}

        在主循环中实现可能会因为有其他的任务处理导致延时不精确。

while(1)
{//...DMX_TaskHandle(1);HAL_Delay(1);
}

        然后配置设备类型，打开dmx_rdm_config.h文件，根据你开发的产品类型来修改定义，例如选择设备类型为输入设备。

#define DEVICE_TYPE_SWITCH   DEVICE_TYPE_INPUT  //选择设备类型

        配置完成后就需要进行最困难的一步了，需要根据你的硬件平台完成串口初始化代码，以及一个微秒级延时函数的实现。具体的初始化配置可以参考uart_init_template.c文件，下面给出串口配置的要求。

波特率	250000
停止位	2位
数据位	8位
校验位	无
DMA接收	v1.0版本硬性需要，后续版本可能添加阻塞、中断接收
DMA发送	v1.0版本硬性需要，后续版本可能添加阻塞、中断发送
break中断	v1.0版本硬性需要，后续版本可能添加更兼容的检测方式
其他中断	参考uart_init_template.c开启

        微秒级延时建议采用定时器的方式实现，参考uart_init_template.c。如果无法使用定时器实现，也可以将定时器初始化代码置空，然后在微秒级延时函数中改为CPU计算延时。具体实现需要根据你的主频来编写。

static void DMX_Tim_Delay_Nus(uint16_t nus)
{for(int i = 0; i < N*nus; i++);
}

        初始化完成后需要根据对应的中断请求来调用对应的处理函数，实现参考如下。

void USART2_IRQHandler(void)
{//实现断开信号检测接口if(huart2.Instance->CR2 & USART_CR2_LBDIE){if(huart2.Instance->SR & USART_SR_LBD){//清除标志位__HAL_UART_CLEAR_FLAG(&huart2,USART_SR_LBD);DMX_UART_BreakHandle(dmx_line1);}}HAL_UART_IRQHandler(&huart2);
}

//实现发送完成接口
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{if(huart->Instance == USART2)DMX_UART_TxCompleteHandle(dmx_line1);
}
//实现接收完成接口
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{if(huart->Instance == USART2)DMX_UART_RxCompleteHandle(dmx_line1);
}
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart)
{//实现错误重启接口if(huart->Instance == USART2)DMX_UART_ErrorRebootHandle(dmx_line1);
}

        最后接收到对应的信号就会进行自动处理然后触发相应的回调函数，回调函数在uart_init_template.c中也有定义。

/******************************** 对用户开放的回调函数（在中断环境中回调、代码需要简短） ********************************/
//发送前回调函数，用于修改发送数组
void DMX_Send_Before_Callback(dmx_line_t *dmx_line)
{    }//RDM解包完成回调函数
void RDM_UnpackComplete_Callback(dmx_line_t *dmx_line)
{}
//DMX解包完成回调函数
void DMX_UnpackComplete_Callback(dmx_line_t *dmx_line)
{}
#ifdef USE_REFRESH_TIM
//断开信号时间到回调
void DMX_Refresh_Tim_CompleteHandle(dmx_line_t* dmx_line)
{}
#endif

---

总结

        本代码首次开源，有不成熟的地方还请包涵，有关源码相关的问题可以在评论区发送，我有空就会查看。祝大家开发顺利。
