Cadence 原理图如何给网络名称添加页码

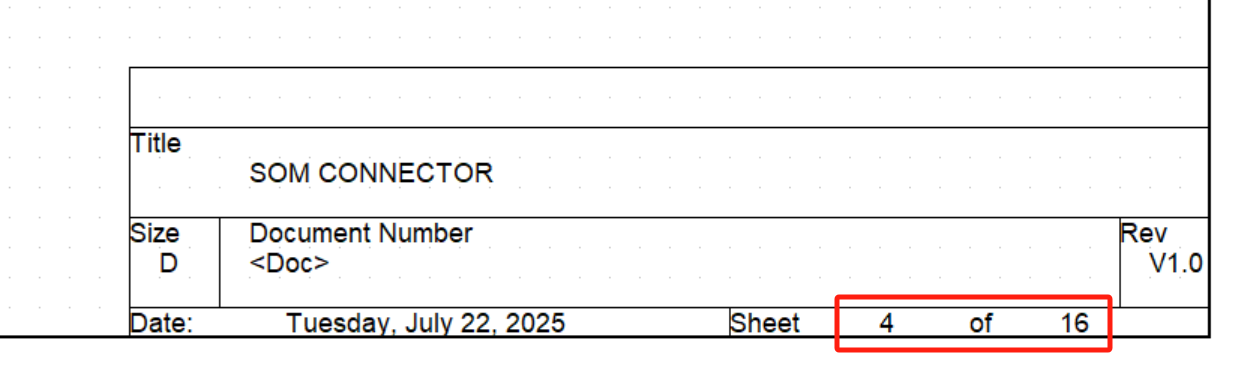

生成页码之前先检查每一页原理图右下角页码是否填写正确，总共多少页，这一页是第几页；

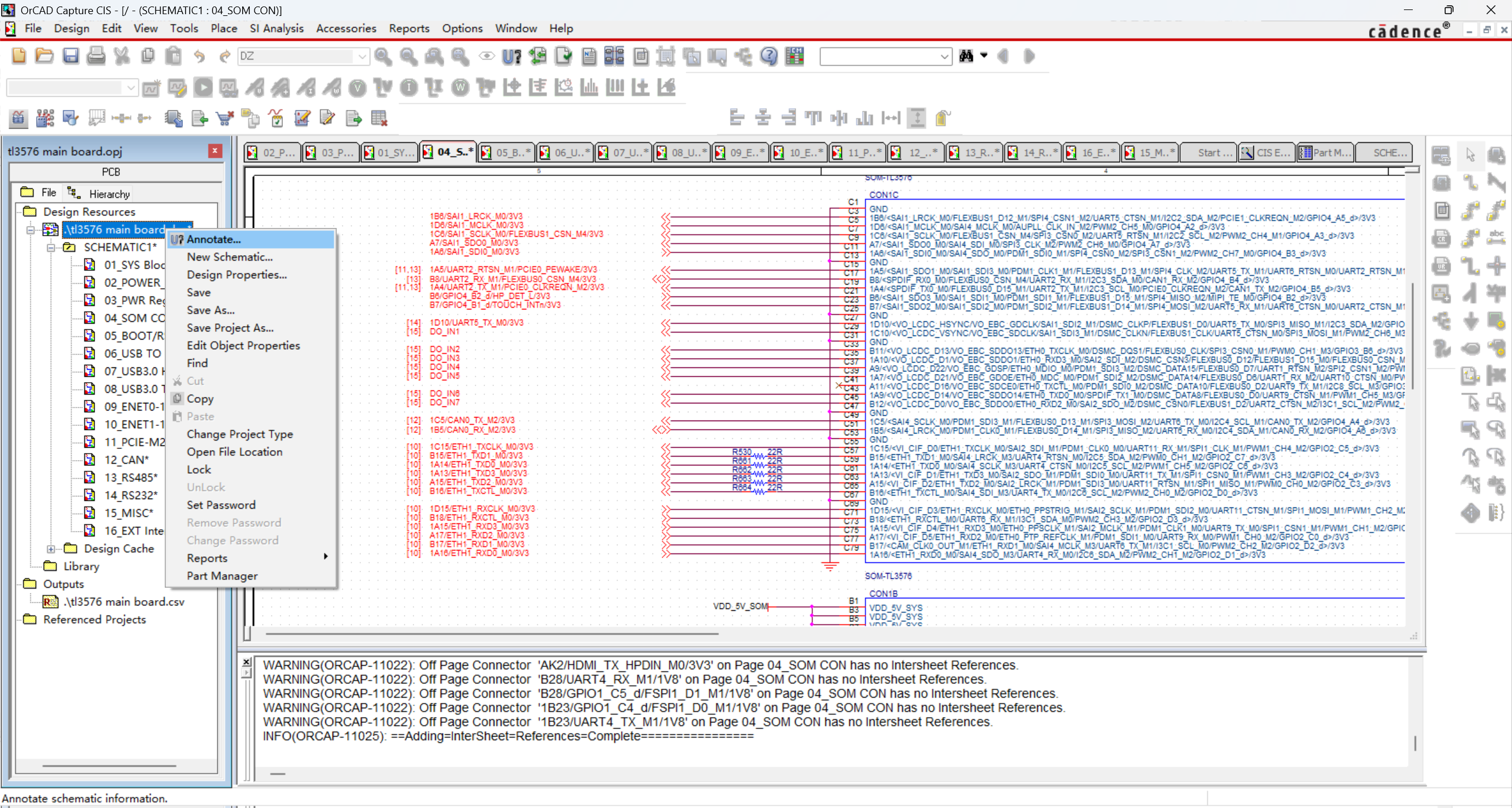

选中项目名称，右键，选择Annotate

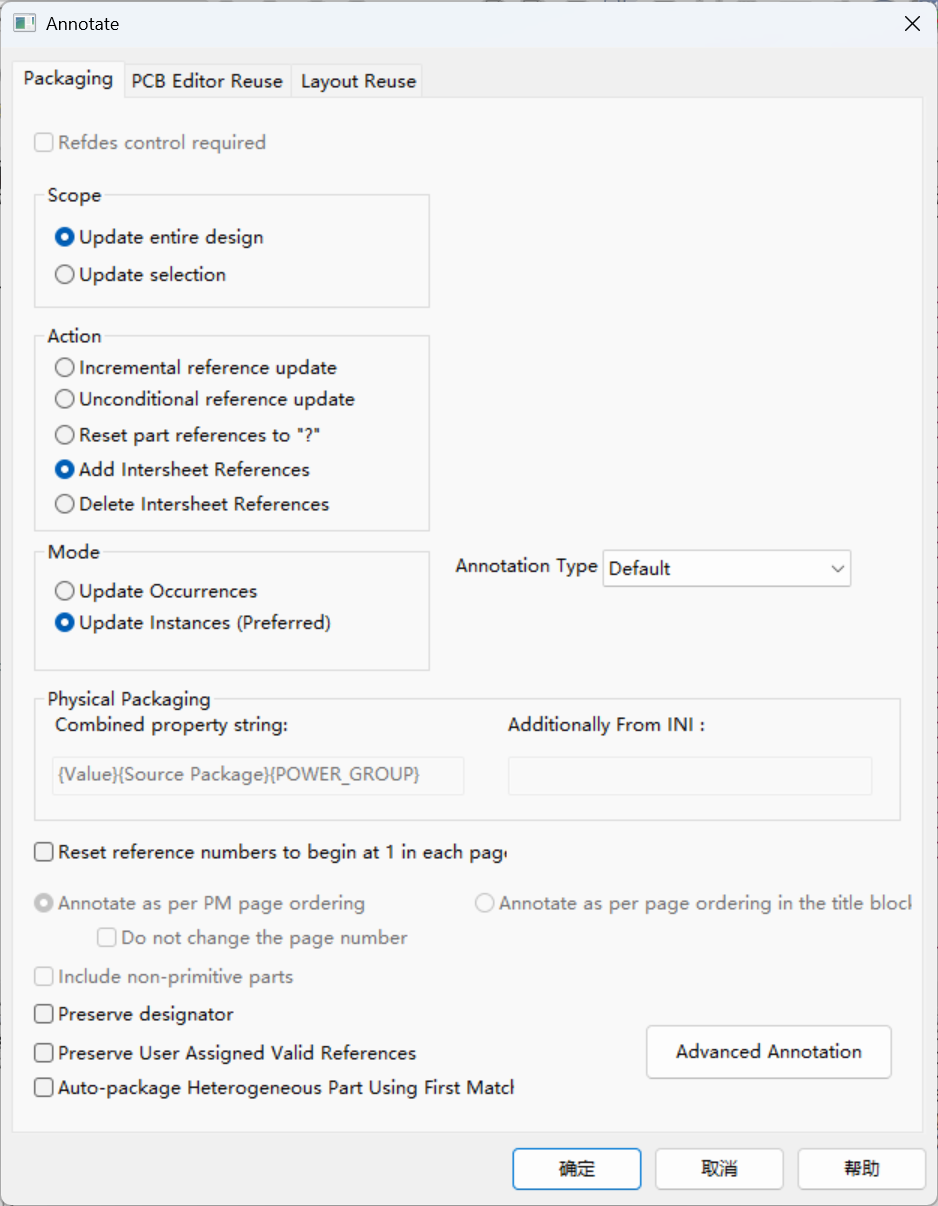

选择Add Intersheet References, 点击确认

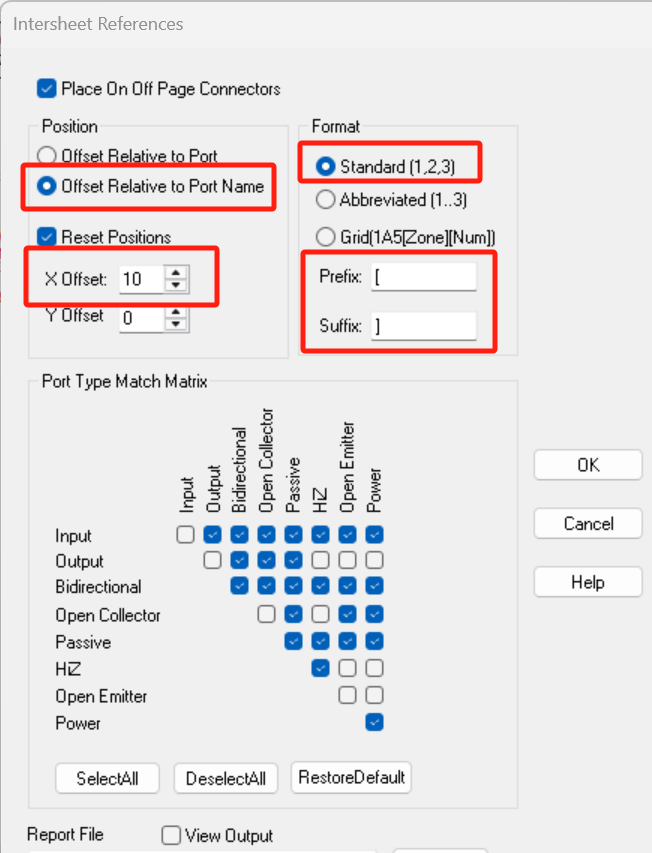

选择 Offset Relative Port Name；
X Offset 填10，意思就是页码与网络名称的间距；
Format 选 Standard(1,2,3)
Prefix, Suffix 表示页码的前缀后缀，建议加 “[ ]”中括号比较好看

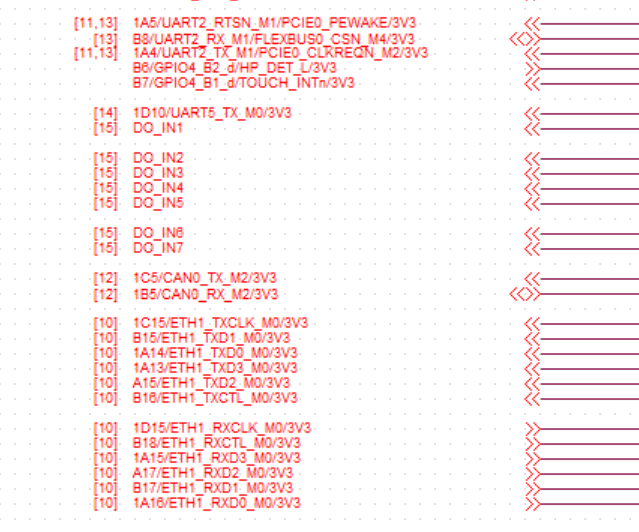

效果如下，一眼就知道这个网络连接到哪一页
