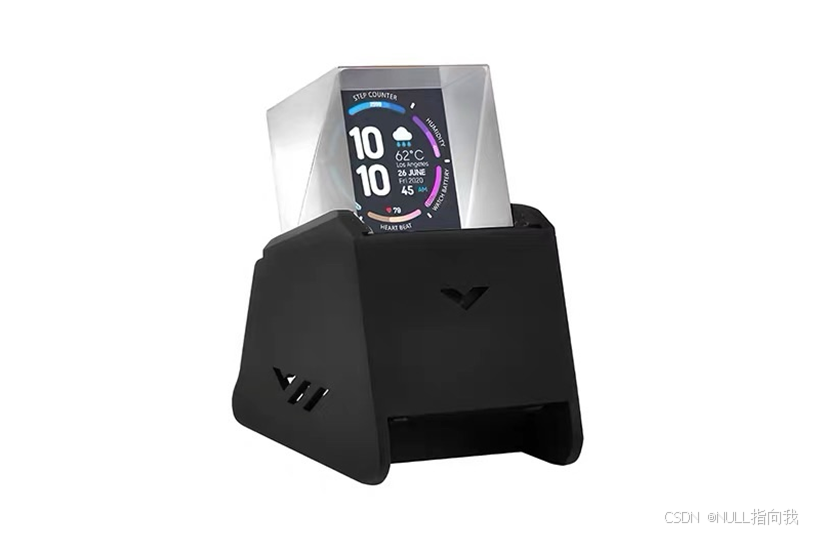

ESP32-S3 小电视学习笔记1：分光棱镜、QMI8658六轴惯导计、1.3英寸LCD屏

news 2025/7/22 10:32:24

因为自主PCB与BOM成本较高，因此网购了一个半成品小电视，配合自己选取的其余模块组合。拿来编程学习把玩，这里介绍几个小电视需要用到的，几个主要模块。

目录

主控 ESP32-S3

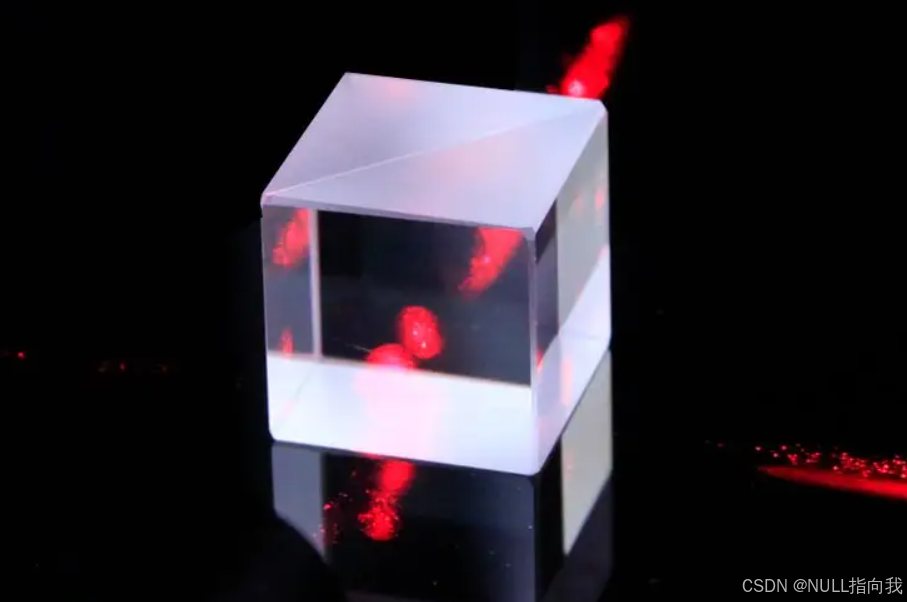

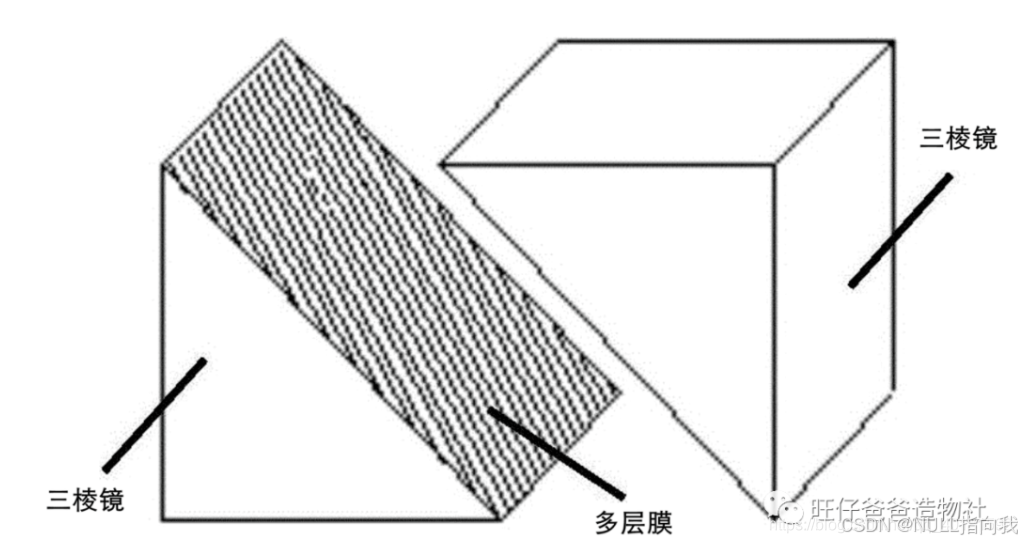

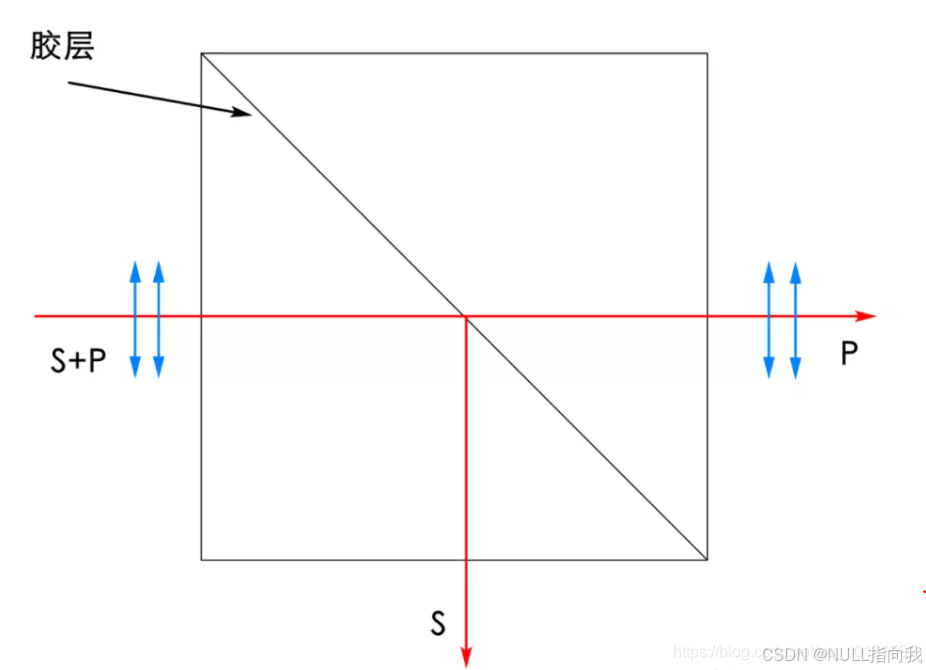

25.4mm x 25.4mm 分光棱镜

QMI8658六轴惯导计

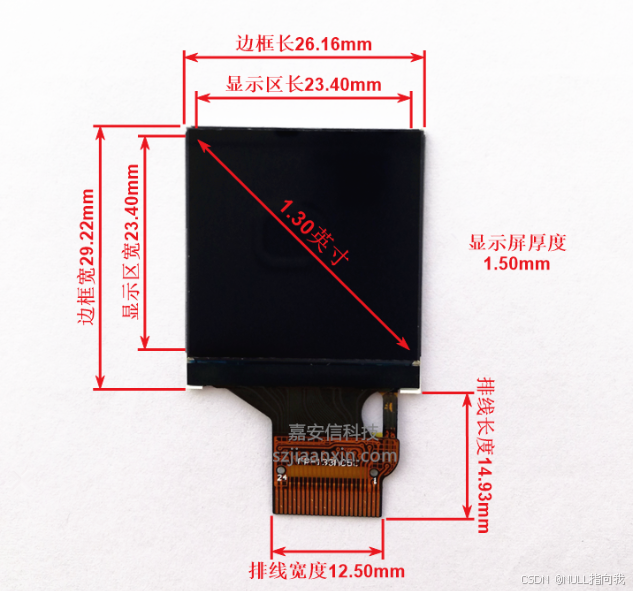

1.3英寸LCD屏

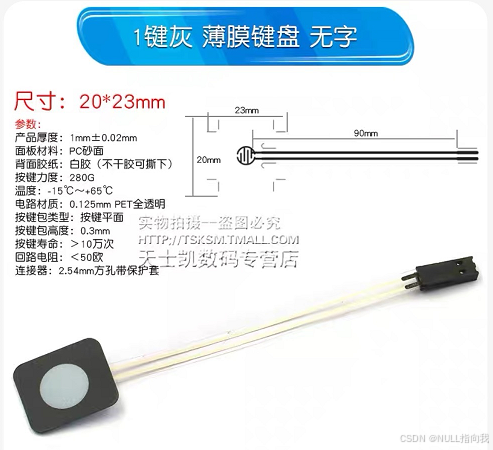

薄膜按键

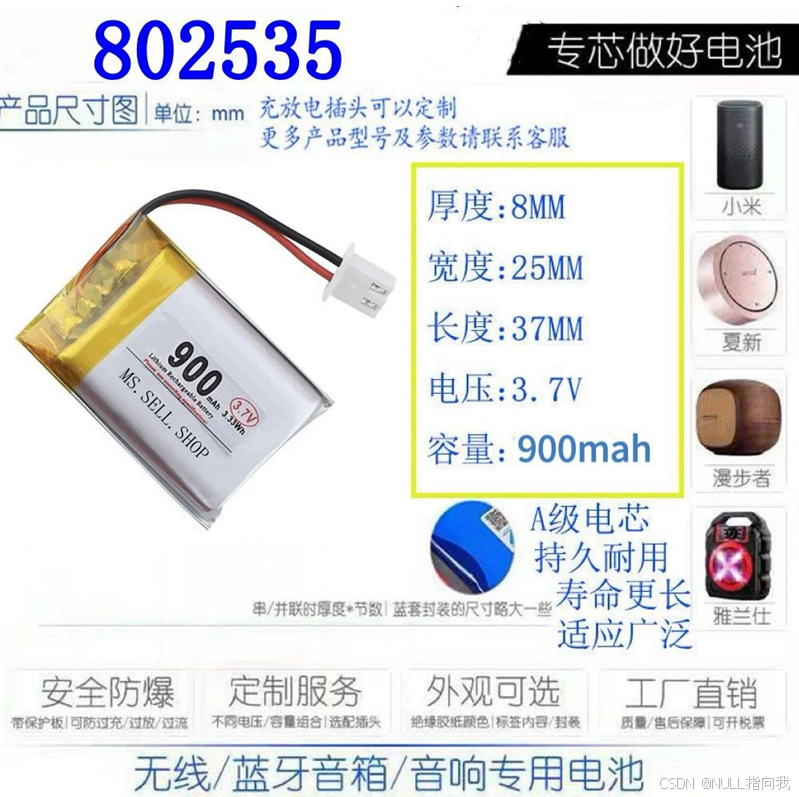

MX1.25接口的 900Mah电池

参考文章

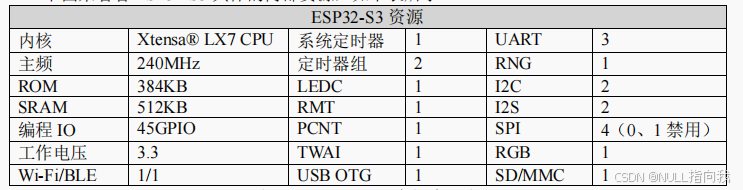

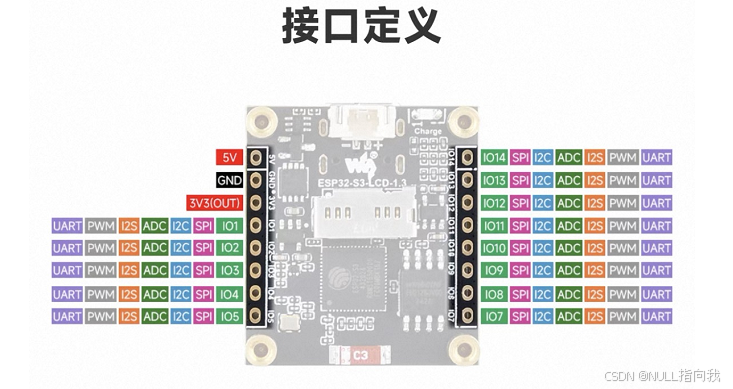

主控 ESP32-S3

ESP32和ESP8266是性价比非常高的Wi-Fi模块，非常适合物联网领域的DIY项目，两款芯片都属于32位处理器。ESP32是双核CPU，而ESP8266是单核处理器，可以通过Wi-Fi或蓝牙ESP32轻松地远程控制和监控设备。
ESP32是ESP8266继任者。它增加了额外的CPU内核，更快的Wi-Fi，更多的GPIO，并支持蓝牙4.2和蓝牙低功耗。此外，ESP32配有触摸感应针脚。

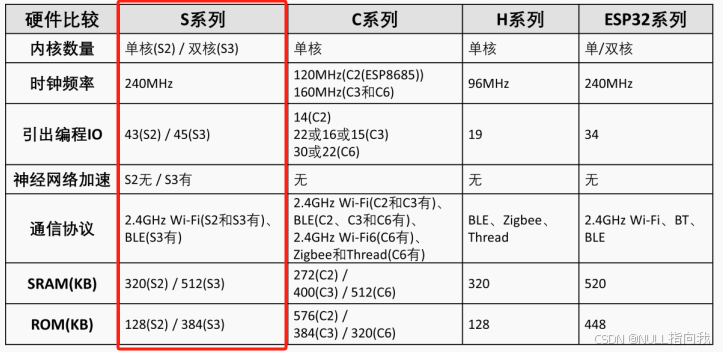

1，在内核数量方面：S 系列的ESP32 系列支持单核和双核处理器，而 C 系列和 H 系列仅
支持单核处理器。这意味着 S 系列和 ESP32 系列在处理多任务和高强度计算方面具有更强的性能。对于需要高效能、多任务处理的应用场景，如复杂算法处理、大数据分析等，S 系列和 ESP32 系列可能更合适。
2，在时钟频率方面，S 系列和 ESP32 系列的时钟频率范围为 80~240MHz，而 C 系列和 H
系列的时钟频率分别为 120MHz 和 96MHz。较高的时钟频率意味着更快的处理速度和更高的性能。对于需要高速处理的应用场景，如实时信号处理、高速数据采集等，S 系列和 ESP32 系列可能更合适。
3，在引出编程 IO 方面，S 系列和 ESP32 系列的引出编程 IO 数量较多，而 C 系列和 H 系
列的引出编程 IO 数量较少。这表明 S 系列和 ESP32 系列在编程接口的多样性和灵活性方面具有优势。对于需要连接多种外设和传感器的应用场景，S 系列和 ESP32 系列可能更合适。
4，在神经网络加速方面，只有 S 系列支持神经网络加速功能。这意味着选择 S 系列可以
更好地满足深度学习、图像识别等应用场景的需求。对于需要加速神经网络运算的应用场景，如智能家居控制、智能安防等，S 系列可能更合适。
5，在通信协议方面，所有系列都支持 2.4G Wi-Fi 和蓝牙（BLE），这意味着它们在无线通
信方面具有良好的兼容性。
6，在存储器方面，各系列 MCU 的 SRAM 和 ROM 大小有所不同。较大的存储器可以提供
更多的程序运行空间和数据存储空间，以满足更复杂的应用需求。对于需要处理大量数据和运行复杂程序的应用场景，如物联网网关、智能仪表等，S 系列和 ESP32 系列可能更合适。
综上所述，乐鑫推出的各系列 MCU 在硬件方面各有特点，选择哪个系列取决于具体的应
用场景和需求。对于需要高性能、多核处理和神经网络加速的应用场景，S 系列可能是更好的选择；而对于简单的物联网应用场景，C 系列或 H 系列可能更合适。
