国产HMC7044调试记录

FMC-705为全国产的4通道并行采集（采样率为1Gsps，分辨率14bit），采用国产化的HMC7044芯片。上电初步调试性能指标如下：

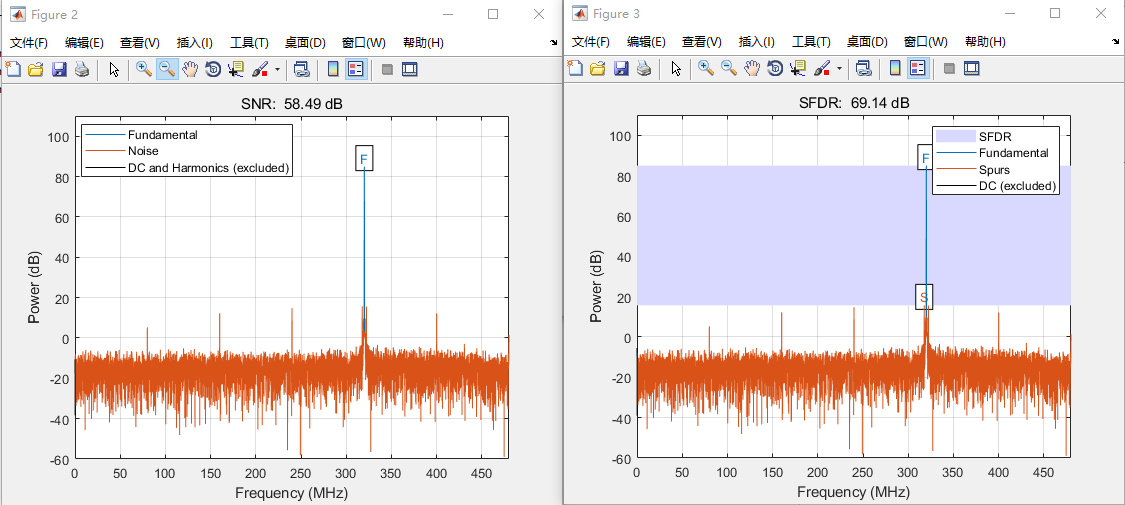

上图为960Msps采样率采集800MHz的信号。以上可以看出有明显的杂散，还需要查找原因，待后续文档再继续补充解决方法，请持续关注。现把国产HMC7044的配置、遇到的问题及解决办法说进行记录。

国产化HMC7044选用ACLK7044芯片，管脚与国外兼容，但是寄存器配置与国外的稍有差别。VCXO选用广东大普的晶振。

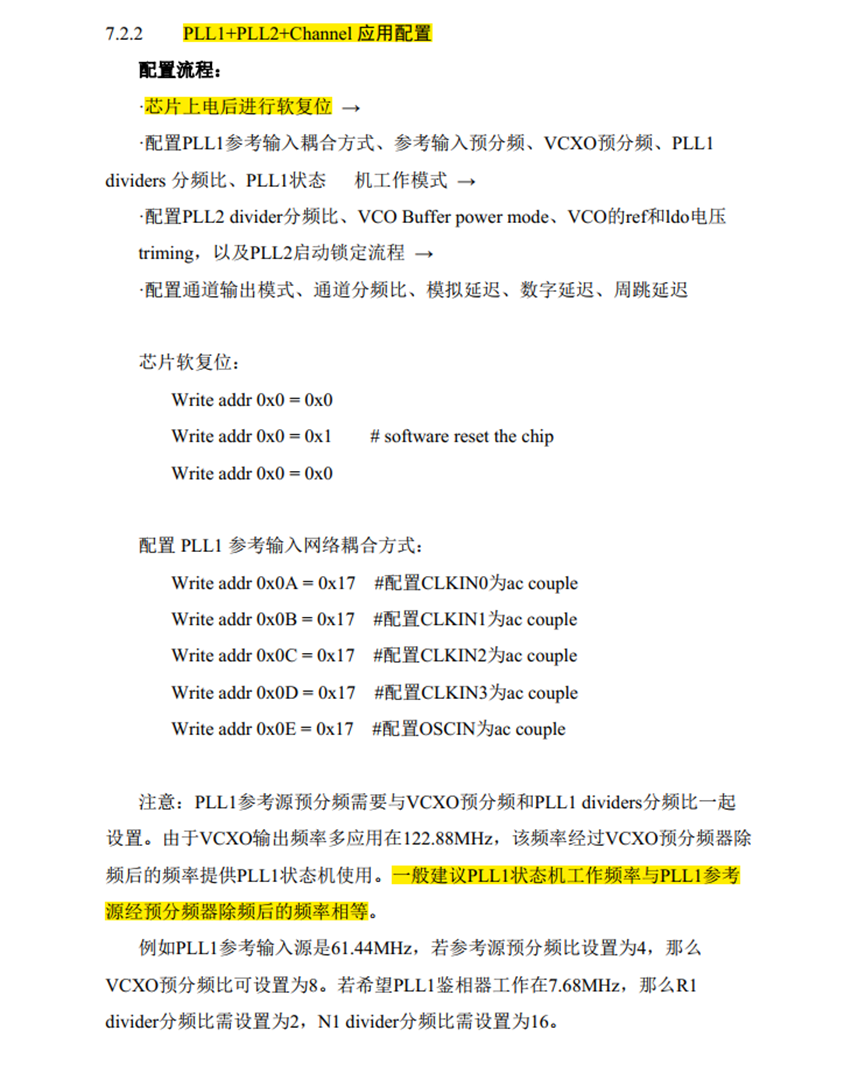

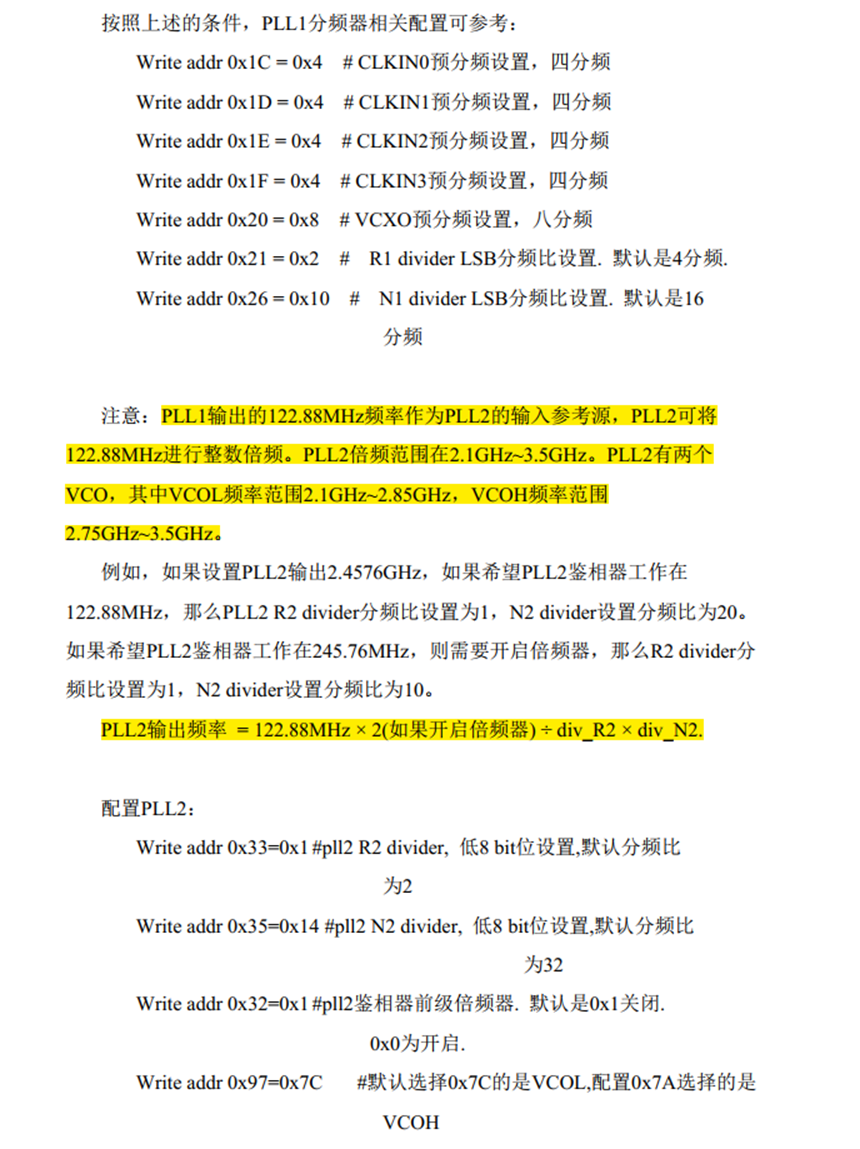

1. 1. 1. 双环配置示例

1. 1. FMC705_960MSPS配置

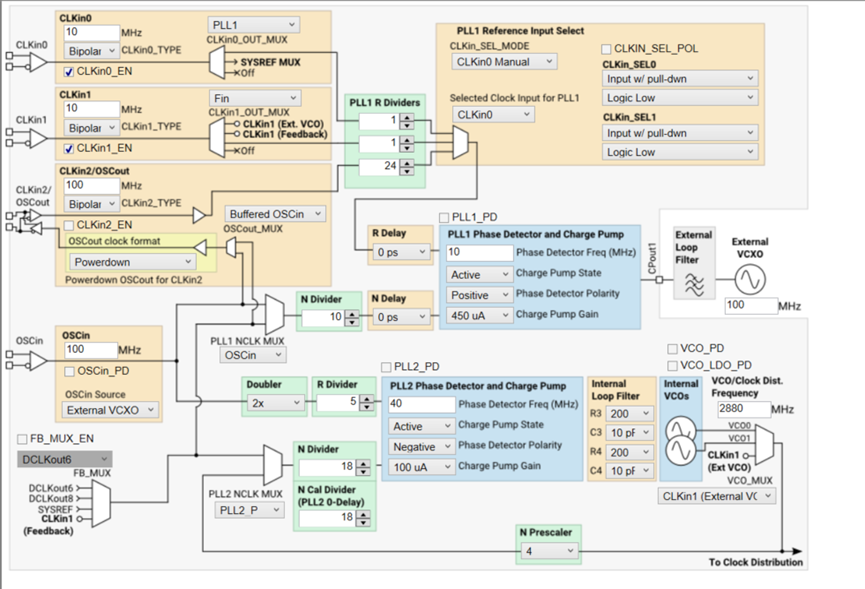

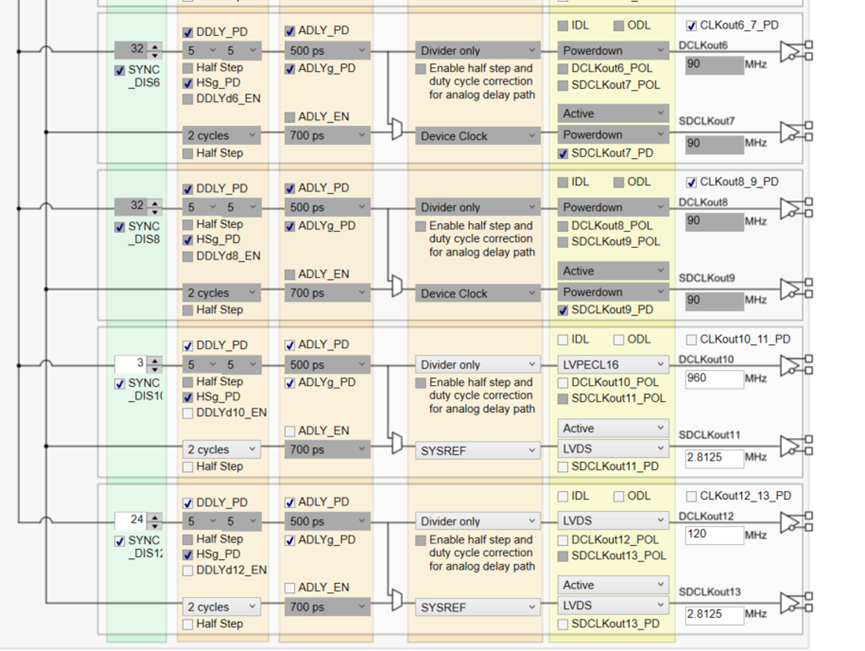

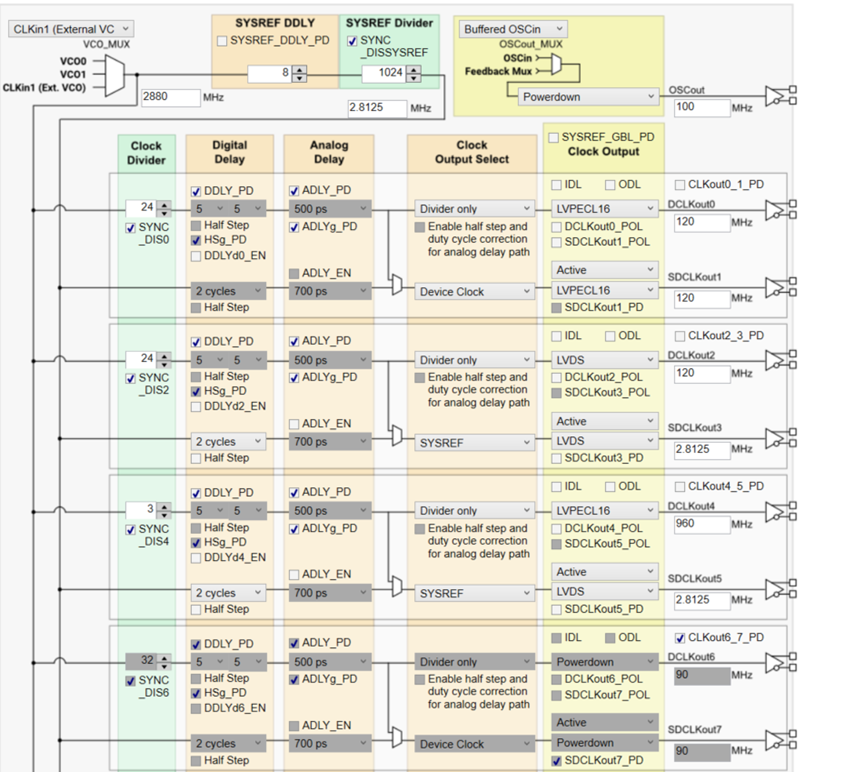

      1. 时钟输出配置截图

1. 1. 1. 寄存器配置截图

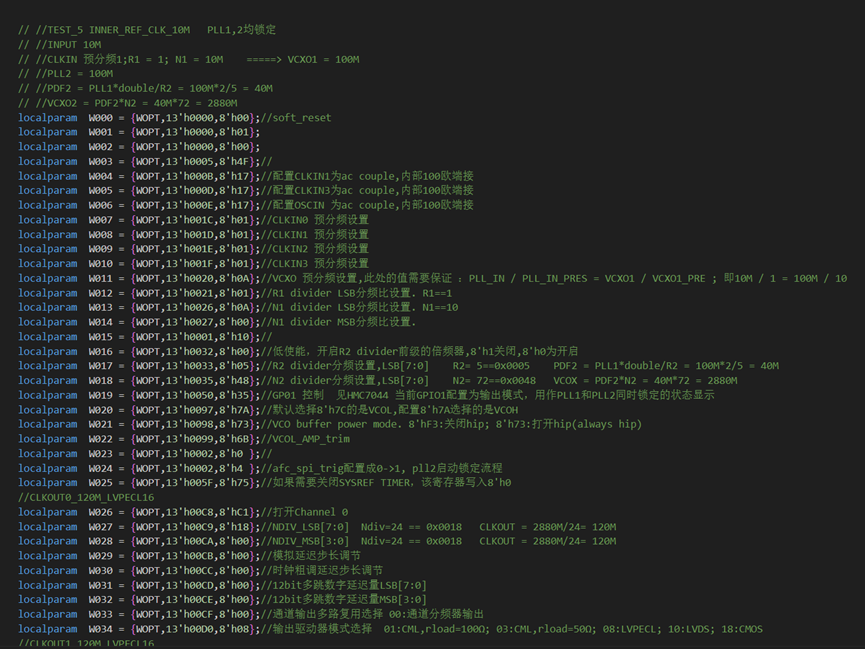

1. 1. 1. 寄存器配置

1. 1. ALKCV7044调试记录
      1. 项目描述

   为了方便后续开发者上手调试ALKCV7044时钟芯片，此处记录当前项目环境，使用者可以使用同样的环境来复现或者对照参考

       记录如下：

时间：2025/07/19  项目：FMC705-V2

硬件：PCIE402V3 + FMC705V2

工程：

项目描述：

1
