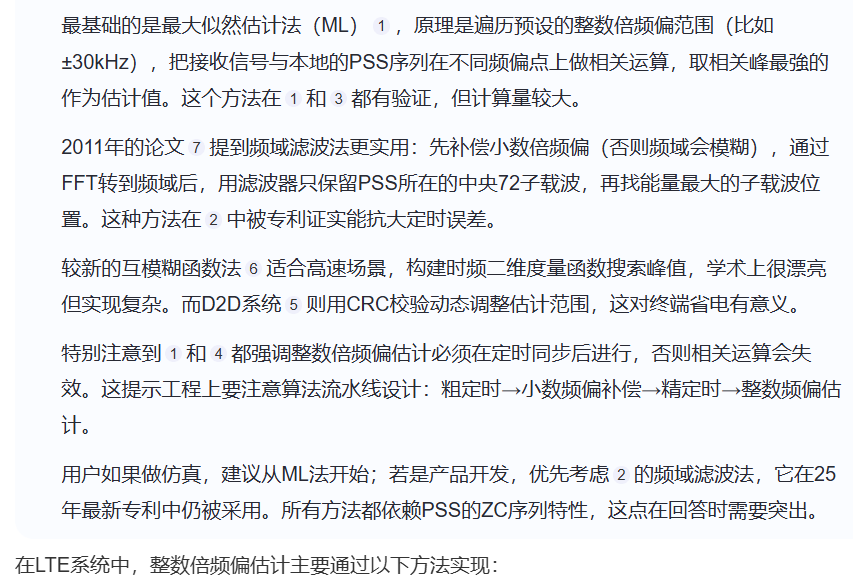

在LTE系统中，整数倍频偏估计主要通过以下方法实现：

一、最大似然估计法（ML）

通过遍历预设的整数倍频偏范围（如±30kHz），将接收信号与本地的PSS序列在不同频偏点上进行相关运算，选择相关峰值最强的位置作为估计结果。计算公式为：
I^=arg⁡max⁡Ic∣∑n=0N−1r(n)⋅x∗(n)⋅e−j2πIcn/N∣2I^=argmaxIc∑n=0N−1r(n)⋅x∗(n)⋅e−j2πIcn/N2
其中 IcIc 为待遍历的整数倍频偏值，x(n)x(n) 为本地PSS序列。

二、频域滤波能量检测法

‌预处理‌：
- 先完成定时精同步和小数倍频偏估计，并补偿小数倍频偏。
- 根据精同步点截取时域信号进行FFT，转换至频域。
‌关键步骤‌：
- 用滤波器滤除中心频带外的子载波，保留PSS所在的72个中心子载波。
- 计算各子载波能量，能量最大值对应的子载波位置即为整数倍频偏估计值。

三、互模糊函数优化法

针对高速移动场景（如LTE-A）：

构建时延-频偏二维度量函数，通过互模糊函数能量检测及FFT优化，实现联合估计。
结合Chu序列特性降低计算复杂度，提升多径适应性。

四、D2D系统专用优化法

利用D2D同步信号结构：

分步估计小数/整数倍频偏，通过CRC校验动态调整整数倍频偏搜索范围。
在AWGN和EVA信道下性能损失小于1dB，适合大频偏场景。

关键依赖条件

‌定时同步优先级‌：整数倍频偏估计需在完成定时同步后进行，否则频偏补偿及频域处理将失效。
‌PSS序列特性‌：依赖ZC序列的恒幅特性，确保相关运算不受信道时延影响。

上述方法均需结合系统实际场景选择：常规场景适用ML法或频域滤波法；高速移动或多用户场景推荐互模糊函数法；D2D通信则优先采用专用优化算法。

首先，我需要回顾一下LTE的物理层结构，特别是同步信号和参考信号的位置，因为这些可能用于频偏估计。LTE的下行链路使用OFDM技术，而频偏会导致子载波间的干扰（ICI）和符号定时误差。因此，频偏估计的准确性直接关系到系统的性能。

频偏估计通常可以分为两个部分：整数倍频偏和小数倍频偏。在OFDM系统中，常用的频偏估计方法包括基于循环前缀（CP）的相关性、基于训练序列或导频符号的方法，以及利用同步信号（如PSS和SSS）进行估计。在LTE中，主同步信号（PSS）和辅同步信号（SSS）是周期发送的，可能在初始同步阶段用于频偏估计。此外，参考信号（RS）也可能用于细频偏估计。

那具体来说，设计频偏估计与补偿算法的步骤可能包括：

信号接收与预处理：包括下变频、采样等，但可能这部分在算法中不需要处理，假设已经得到基带采样信号。
粗频偏估计：在初始同步阶段，利用同步信号（比如PSS）进行频偏估计。例如，PSS在时域上是重复的结构，或者在频域有特定的位置，可能通过相关运算来估计频偏。

例如，PSS在时域上的重复结构可以被用来做延迟相关，从而估计频偏。比如，对于某个重复的序列部分，计算当前样本与延迟后的样本的相关性，然后通过相位差计算频偏。这个方法的原理是频偏会引起相位的旋转，而相位差与频偏成正比。

假设接收到的信号为r(n)，其中包含PSS信号。假设PSS在时域上有两个相同的部分，间隔为N个样本。那么，可以计算这两个部分的相关值：

R = sum_{n=0}^{L-1} r(n) * r*(n + N)

然后，频偏估计Δf = angle(R) / (2π * N * Ts)，其中Ts是采样周期。这里，angle函数得到的是相位差，也就是频偏引起的相位变化。这样得到的是小数倍频偏，可能需要考虑最大可估计的范围。例如，这种方法的最大估计范围是±1/(2NTs)，如果超过这个范围就会出现相位模糊，因为angle只能给出[-π, π)之间的值。这可能就是粗频偏估计的方法，但可能只能估计小数倍的频偏。

对于整数倍的频偏，可能需要另一种方法，比如通过频域的偏移检测，比如将接收信号的FFT与本地PSS的频域序列进行循环移位相关，找到最大相关值的位置，从而确定整数倍的频偏。

例如，假设PSS在频域上的位置是已知的，接收信号经过FFT后，将接收到的PSS符号与本地生成的PSS序列进行循环移位相关，找到最大相关的位置，对应的移位量即为整数倍的频偏。整数倍频偏的步长可能等于子载波间隔，即15kHz。所以，整数倍的频偏估计需要确定偏移了多少个子载波间隔。

因此，整个频偏估计可能需要分两步：首先用粗估计（基于时域相关）估计小数倍频偏，然后补偿之后，再通过频域相关估计整数倍的频偏。所以顺序应该是先估计小数倍频偏，补偿之后，再估计整数倍频偏，然后再补偿整数倍的。

但LTE的子载波间隔是15kHz，所以整数倍的频偏可能以15kHz为步长。例如，如果频偏是Δf = k*15kHz + δf，其中k是整数，δf是小数倍的频偏。此时，粗估计需要估计δf，补偿后，再估计k的值，然后进行补偿。

所以，可能总的流程是：

接收信号，进行小数倍频偏估计（使用时域的同步信号，如PSS的相关性）。
进行小数倍频偏补偿，将信号中的δf部分补偿掉。
进行整数倍频偏估计，可能通过频域上的PSS/SSS或参考信号的位置偏移来确定k值，然后补偿k*15kHz的频偏。

或者，可能还有其他方法，比如利用参考信号（RS）进行频偏跟踪，进行更精细的估计。例如，在已经完成初始同步之后，可以利用参考信号来持续跟踪频偏的变化，比如通过相邻符号的相位差来估计残留的频偏。

那具体到算法设计，可能分为以下几个步骤：

首先，在初始同步阶段，利用PSS进行小数倍频偏估计和补偿：

检测到PSS的位置，例如通过时域相关找到PSS的起始位置。
利用PSS的结构（比如，在时域上有重复的部分，或者特定的序列）进行相关计算，得到相位差，从而估计小数频偏。

考虑接收信号的两个时间段的互相关，例如相隔N个样本，计算这两个时间段内的互相关，其相位差将对应于频偏乘以N*Ts。例如，假设两个时间段的间隔为N，则相位差为2πΔf N Ts。因此，Δf = (相位差) / (2π N Ts)。这就是基于延迟相关的频偏估计方法，可能适用于粗频偏估计。

例如，在LTE中，PSS可能被设计成具有某种重复结构，比如两个相同的部分，这样接收信号中这两个部分的相关性可以用来估计频偏。假设这两个部分相隔D个样本，那么计算它们的互相关，并取其相位差，得到Δf。

例如，如果PSS的两个重复部分间隔D个样本，那么：

R = sum_{n=0}^{L-1} r(n) * r*(n + D)

然后，相位差为angle(R)，所以Δf = angle(R)/(2π D Ts)。这样得到的频偏估计的范围是±1/(2D Ts)，因为当相位差超过±π时会出现模糊。所以，D的选择会影响估计范围和精度。较大的D会增加估计精度，但减少估计范围；较小的D会扩大估计范围，但降低精度。因此，需要根据系统要求选择适当的D。

这可能就是粗频偏估计的方法。一旦估计出小数倍频偏Δf_frac，就可以进行补偿，将接收信号乘以exp(-j2πΔf_frac n Ts)，从而消除小数倍频偏的影响。

接下来是整数倍频偏估计。此时，经过小数倍补偿后的信号，其剩余频偏是整数倍的子载波间隔（即k*15kHz）。此时，可以通过频域分析来估计k的值。例如，将接收到的PSS进行FFT，得到频域信号，然后与本地PSS的频域序列进行循环移位相关，找到最大相关值对应的移位量k，即为整数倍频偏。

具体来说，本地PSS在频域上的位置是已知的（例如，位于中心62个子载波），而接收到的PSS经过FFT后，如果存在整数倍频偏k，那么其频域信号会循环移位k的位置。因此，将接收的频域PSS与本地PSS进行循环移位相关，计算每个可能的移位m下的相关值，找到最大值对应的m即为k。

例如，假设接收的PSS频域序列为R(k)，本地PSS为S(k)。计算每个移位m下的相关值：

C(m) = sum_{k=0}^{61} R[(k + m) mod N] * S*(k)

其中N是FFT的大小。这里可能需要考虑FFT的点数，比如LTE下行链路通常使用2048点FFT，但PSS位于中心的62个子载波。因此，在接收端，可能需要对接收到的时域信号进行FFT，然后提取中间的62个子载波，然后与本地PSS序列进行循环移位相关。循环移位的范围可能由系统允许的最大整数频偏决定，比如k的可能取值范围是-3到+3（对应±45kHz的频偏），但具体需要根据系统设计确定。

找到最大的C(m)对应的m即为整数倍频偏k。此时，补偿整数倍频偏可以通过将接收信号的频域信号移位k，或者在时域乘以相应的相位旋转。不过，整数倍的频偏补偿可能更简单，因为它等同于子载波的位置偏移，可以通过调整FFT后的索引来处理，或者在时域进行相位旋转。

例如，在时域上，整数倍频偏k对应的相位旋转是exp(-j2π k n / N)，其中N是FFT的大小。不过，经过小数倍补偿之后，整数倍的补偿可能可以直接在频域处理，比如将FFT输出的子载波进行循环移位k，或者调整解调时的子载波索引。

或者，在时域，补偿整数倍频偏可以通过乘以exp(-j2π k Δf t)，其中Δf是子载波间隔，但具体实现可能需要更详细的计算。

总之，整数倍频偏估计可能需要频域处理，而小数倍频偏估计则可以通过时域相关完成。

完成频偏的估计后，就需要进行补偿。补偿步骤包括将接收信号乘以相应的相位旋转的逆，以抵消频偏的影响。例如，如果频偏估计为Δf_total = Δf_frac + k*Δf_sc（其中Δf_sc是子载波间隔，15kHz），那么补偿信号为r_compensated(n) = r(n) * exp(-j2πΔf_total n Ts)。

不过，需要注意，整数倍频偏的补偿可能已经在频域处理中完成，比如调整子载波的索引，因此在时域可能不需要额外的补偿。或者，可能需要同时处理。

现在，需要考虑整个算法的实现步骤：

时域小数倍频偏估计：

a. 检测PSS的位置，找到接收信号中的PSS起始点。

b. 利用PSS的重复结构或已知的时域特性，计算延迟相关，得到相位差，估计Δf_frac。

c. 对接收信号进行频偏补偿，乘以exp(-j2πΔf_frac n Ts)。

频域整数倍频偏估计：

a. 对补偿后的信号进行FFT，提取PSS所在的子载波。

b. 将接收的PSS频域序列与本地PSS序列进行循环移位相关，找到最大相关值对应的移位量k。

c. 计算整数倍频偏k*15kHz，并进行补偿。补偿方式可能是在频域调整子载波索引，或者在时域乘以相应的相位旋转。

细频偏估计与跟踪：

a. 使用参考信号（如小区特定的参考信号）进行更精细的频偏估计。例如，通过比较相邻符号中参考信号的相位差来估计剩余频偏。

b. 动态调整频偏补偿，跟踪频偏的变化，例如由于多普勒效应引起的时变频偏。

现在，我需要考虑具体实现中的问题，比如如何检测PSS的位置，如何计算相关值，如何处理噪声的影响，以及如何实现频偏补偿的相位旋转。

对于时域的小数倍频偏估计，假设已经通过PSS检测找到了信号的位置，那么可以利用PSS的结构。例如，在LTE中，PSS在时域上是通过IFFT生成的，可能并不具有重复结构。但或许，在接收信号中，可以利用循环前缀（CP）的相关性来进行频偏估计。不过，CP的相关性可能更适用于符号定时同步和粗频偏估计。

或者，另一种方法是，在接收到PSS的时域信号后，可以将其与本地生成的PSS时域序列进行滑动相关，找到相关峰值的位置，从而确定定时位置。同时，在相关计算的过程中，可以通过相位信息来估计频偏。

例如，假设接收信号为r(n) = s(n) * exp(j2πΔf n Ts + jθ) + 噪声，其中s(n)是本地PSS的时域序列。在理想情况下，如果无频偏，相关值会在正确的定时位置出现峰值。但在存在频偏的情况下，相关峰值的相位会随n变化。假设相关峰值处的相位为θ_initial，而在相隔一定数量的样本后的另一个相关窗口的相位为θ_initial + 2πΔf D Ts，其中D是样本间隔。通过比较这两个相位，可以估计Δf。

或者，可能更简单的是，在检测到PSS的位置后，取该位置的一段信号，与本地PSS序列进行共轭相乘，累加得到相关值R。R的相位即为频偏引起的平均相位差。例如，假设接收的PSS信号为r(n) = s(n) * exp(j2πΔf n Ts + jθ)，本地PSS为s(n)。则共轭相乘得到r(n) * s*(n) = |s(n)|² exp(j2πΔf n Ts + jθ)。假设|s(n)|²是恒定的（如ZC序列的幅度恒定），则累加后的相关值R = sum_{n=0}^{L-1} exp(j2πΔf n Ts + jθ) = exp(jθ) * sum_{n=0}^{L-1} exp(j2πΔf n Ts)。如果Δf是常数，则这个累加的结果会形成一个相位旋转的矢量。不过，这可能难以直接得到Δf，因为相位随n线性变化，导致累加后的结果可能出现相消。

或者，可以考虑接收信号与本地序列的共轭相乘后的相位差，比如相邻样本之间的相位差。例如，计算每个样本点的相位变化，然后取平均得到平均的频偏估计。

例如，对于接收信号中的PSS部分r(n)，本地生成s(n)，计算x(n) = r(n) * s(n)，这应该得到一个近似于exp(j2πΔf n Ts + jθ)的序列（假设信道理想）。然后，计算相邻样本之间的相位差：Δφ(n) = angle(x(n) * x(n-1))。这个相位差近似等于2πΔf Ts，因为：

x(n) ≈ exp(j2πΔf n Ts + jθ)

x(n-1) ≈ exp(j2πΔf (n-1) Ts + jθ)

所以，x(n) * x*(n-1) ≈ exp(j2πΔf Ts)

因此，相位差Δφ的平均值就是2πΔf Ts，从而可以估计Δf = average(Δφ) / (2π Ts)

这种方法可能比延迟相关法更灵活，因为不需要特定的重复结构，但需要较高的信噪比，因为每个相位差的测量会受到噪声的影响。因此，可能需要较大的L（样本数）来平均噪声。

在实现时，可以计算所有相邻样本的相位差，然后取平均，或者使用更鲁棒的方法，比如计算x(n) * x*(n-1)的累加和，然后取其相位作为平均相位差。

例如，计算R = sum_{n=1}^{L-1} x(n) * x*(n-1)}，然后Δf = angle(R) / (2π Ts)。这可能更鲁棒，因为累加会增强信号成分，抑制噪声。

这种方法可以用于小数倍频偏估计，适用于PSS信号或其他已知序列的情况。

因此，对于时域的小数倍频偏估计，可能的步骤是：

接收信号，检测到PSS的位置，截取PSS部分的信号r(n)，n=0,...,L-1。
生成本地PSS时域序列s(n)，n=0,...,L-1。
计算x(n) = r(n) * conj(s(n))，n=0,...,L-1。
计算差分乘积：d(n) = x(n) * conj(x(n-1))，n=1,...,L-1.
计算累加和R = sum_{n=1}^{L-1} d(n).
估计相位差：Δφ = angle(R).
频偏估计Δf = Δφ / (2π Ts).

这种方法的好处是不需要信号具有重复结构，但需要已知的本地序列s(n)，并且在低信噪比下性能可能会下降。但PSS检测通常是在较高SNR下进行的，因此这种方法可能可行。

接下来，进行频偏补偿，将接收信号乘以exp(-j2πΔf n Ts)，其中n从0开始对应于当前帧的起始点。

然后，进行整数倍频偏估计。此时，补偿后的信号的小数倍频偏已被消除，剩下的频偏是整数倍的子载波间隔。例如，如果实际频偏是k15kHz + Δf_frac，此时Δf_frac已经被补偿，剩下的k15kHz需要估计。

对于整数倍频偏的估计，可以使用频域的PSS序列。具体来说，将补偿后的时域信号进行FFT，得到频域信号。然后，提取PSS所在的子载波（中心62个），与本地频域PSS序列进行循环移位相关，找到最大相关值对应的移位量k。

例如，本地PSS在频域上是长度为62的序列S(k)，k=0,...,61。接收到的频域PSS可能由于整数倍频偏而移位了m个子载波，因此接收到的序列R(k) = S((k - m) mod 62)，假设没有噪声和其他失真。因此，循环移位m的位置可以通过计算两者的循环互相关来找到。

具体实现时，可以将接收到的62个子载波数据与本地S(k)进行循环移位，计算每个移位量m下的互相关值C(m) = |sum_{k=0}^{61} R(k) * S*((k + m) mod 62)|²，或者使用快速相关方法，比如利用FFT进行循环相关。

找到使C(m)最大的m，即为整数倍频偏的估计值k。然后，补偿整数倍频偏可以通过调整子载波的索引，或者在时域进行相位旋转。

例如，如果估计的整数倍频偏为k个子载波间隔（15kHz），则在频域上将接收到的所有子载波向右循环移位k个位置，这样可以将频偏补偿回来。或者，在时域上，乘以一个相位旋转序列exp(-j2π k n / N)，其中N是FFT的大小。例如，对于每个时域样本n，乘以exp(-j2π k n / N)，这将导致频域信号左移k个子载波，从而补偿整数倍的频偏。

因此，整数倍频偏补偿的时域实现方式为：

r_compensated(n) = r(n) * exp(-j2π k n / N), 其中N是FFT点数（例如2048），k是估计的整数倍频偏。

此时，经过小数和整数倍频偏补偿后的信号，其频偏应该已经被消除，或者只剩下较小的残留频偏，可以通过后续的细频偏估计来跟踪和补偿。

接下来，细频偏估计可能利用参考信号（RS）来进行。例如，在LTE中，每个子帧都有特定的参考信号分布。接收端可以通过比较相邻OFDM符号中的参考信号相位差来估计残留的频偏。

例如，假设参考信号在时域上相隔D个OFDM符号，则频偏会导致这两个参考信号之间的相位旋转。通过测量相位差，可以估计频偏Δf = Δφ / (2π D Tsym)，其中Tsym是一个OFDM符号的持续时间（包括CP）。

具体来说，在接收端，对两个不同时间点的参考信号进行信道估计，得到这两个时刻的信道响应H1和H2。由于频偏的存在，H2 ≈ H1 * exp(j2πΔf D Tsym)。因此，可以通过H2和H1的共轭相乘来得到相位差，进而估计Δf。

例如，计算每个子载波上的相位差Δφ(k) = angle(H2(k) * conj(H1(k)))，然后取平均或某种加权平均，得到平均相位差Δφ_avg，进而得到Δf = Δφ_avg / (2π D Tsym)。

这种方法可以用于跟踪阶段的频偏估计，实时调整补偿。

总结整个算法步骤：

时域小数倍频偏估计：

a. 检测PSS位置，截取PSS时域信号r_pss(n)。

b. 与本地PSS序列s_pss(n)共轭相乘，得到x(n) = r_pss(n) * conj(s_pss(n))。

c. 计算差分乘积d(n) = x(n) * conj(x(n-1))，n=1到L-1。

d. 累加得到R = sum(d(n))，估计Δφ = angle(R)。

e. 计算Δf_frac = Δφ / (2π Ts)。

f. 对接收信号进行频偏补偿：r_comp1(n) = r(n) * exp(-j2πΔf_frac n Ts)。

频域整数倍频偏估计：

a. 对r_comp1(n)进行FFT，得到频域信号R(k)。

b. 提取中心62个子载波的R_pss(k)。

c. 与本地频域PSS序列S_pss(k)进行循环移位相关，计算每个移位量m的C(m)。

d. 找到m_max使得C(m_max)最大，整数倍频偏k = m_max。

e. 进行整数倍频偏补偿：在时域乘以exp(-j2π k n / N)，得到r_comp2(n)。

细频偏估计与跟踪：

a. 在每个子帧中提取参考信号RS。

b. 对相邻的RS进行信道估计，得到H1和H2。

c. 计算相位差Δφ_avg = angle( sum( H2(k) * conj(H1(k)) )。

d. 计算Δf_fine = Δφ_avg / (2π D Tsym)，其中D是符号间隔。

e. 动态调整频偏补偿，可能使用锁相环（PLL）等方法进行跟踪。

在实现过程中，需要注意以下几点：

时域小数倍频偏估计的范围和精度。例如，Ts是采样时间，假设采样率为30.72MHz（LTE 20MHz带宽常用采样率），则Ts≈32.55ns。例如，当使用L=62的PSS序列，差分间隔为1个样本，则相位差估计范围是±1/(21Ts) ≈±15.36MHz，这显然太大。显然，这里的参数需要重新考虑。比如，原来的方法是否适用？

哦，这里可能出错了。例如，假设Δf的估计公式是Δf = angle(R) / (2π D Ts)，其中D是差分的样本间隔。如果D=1，那么最大的无模糊频偏是±1/(21Ts) = ±15.36MHz，这显然超过了LTE系统的需求，因此可能需要调整D的值。例如，在时域相关方法中，如果PSS的某个结构允许较大的D间隔，比如D=N_samples，比如一个OFDM符号的长度，这样D*Ts较大，从而减少估计范围，提高精度。

或者，可能我之前的方法中的参数选择有问题，需要重新审视。

例如，在LTE中，一个OFDM符号的长度（包括CP）为例如Tsym = 1/(15kHz) + TCP。例如，常规CP情况下，每个时隙有7个OFDM符号，每个符号的CP长度不同。但可能这里需要更具体的数据。

不过，回到频偏估计问题，可能更合理的是，在时域估计小数倍频偏时，使用两个重复的序列部分，其间隔D较大，以提高精度，但限制估计范围。例如，在LTE中，PSS可能没有重复的结构，但SSS或其他信号可能具有这样的结构。或者，可能利用CP的相关性进行频偏估计，因为CP是每个OFDM符号的前缀，与符号尾部的重复部分相隔FFT长度的时间。

例如，假设FFT长度为N_FFT，CP长度为N_CP，则每个OFDM符号的总长度是N_FFT + N_CP。在时域上，每个符号的CP部分与尾部的N_CP样本是重复的。因此，可以利用这两个部分的相关性来进行频偏估计。

例如，接收信号中某个OFDM符号的起始位置是n0，那么CP部分是从n0到n0 + N_CP -1，而对应的尾部重复部分是从n0 + N_FFT到n0 + N_FFT + N_CP -1。这两个部分的相关性可以用来估计频偏。

计算这两个部分的互相关：

R = sum_{m=0}^{N_CP -1} r(n0 + m) * conj(r(n0 + N_FFT + m))

然后，相位差Δφ = angle(R)，频偏估计Δf = Δφ / (2π * N_FFT * Ts)

因为这两个部分的时间间隔是N_FFT * Ts，因此频偏估计的范围是±1/(2N_FFTTs)。例如，当N_FFT=2048，Ts=1/30.72e6≈32.55ns时，N_FFTTs=2048/30.72e6≈66.67μs。因此，估计范围是±1/(266.67e-6)≈±7.5kHz。这正好是LTE子载波间隔的一半（15kHz），所以这种方法只能估计±7.5kHz以内的频偏，即小数倍频偏。这可能适用于小数倍频偏的估计，而整数倍频偏是15kHz的倍数，需要其他方法。

因此，利用CP的相关性进行频偏估计，可以估计小数倍频偏，然后补偿之后，再处理整数倍频偏。

不过，这样可能需要在接收信号中找到OFDM符号的位置，即完成符号定时同步，才能正确截取CP和尾部重复部分。这可能需要在频偏估计之前完成符号定时同步，而符号定时同步又可能受到频偏的影响。这形成一个鸡生蛋、蛋生鸡的问题。因此，可能需要迭代处理，或者使用同步信号（如PSS/SSS）来进行初始的定时同步和频偏估计。

因此，可能频偏估计和符号定时同步需要同时进行。例如，在检测PSS的时候，同时进行符号定时和频偏估计。

此时，可能需要一种联合定时和频偏估计的方法。例如，在滑动窗口检测PSS时，计算相关值，并利用相关值的相位来估计频偏。

例如，本地PSS序列s(n)与接收信号r(n)进行滑动相关：

R(k) = sum_{n=0}^{L-1} r(n + k) * conj(s(n))

当k是正确定时位置时，R(k)的模值最大。此时，可以利用R(k)的相位来估计频偏。假设在正确定时位置k0，接收的PSS信号为r(n +k0) = s(n) * exp(j2πΔf (n +k0) Ts + jθ) + noise。则相关值R(k0) = sum_{n=0}^{L-1} s(n) exp(j2πΔf (n +k0) Ts + jθ) * conj(s(n)) = exp(j2πΔf k0 Ts + jθ) * sum_{n=0}^{L-1} |s(n)|² exp(j2πΔf n Ts)

假设s(n)是恒模序列（如ZC序列），则|s(n)|²=1，因此R(k0) = exp(j2πΔf k0 Ts + jθ) * sum_{n=0}^{L-1} exp(j2πΔf n Ts)

如果Δf很小，或者L较小，那么sum_{n=0}^{L-1} exp(j2πΔf n Ts) ≈ L * exp(jπΔf (L-1) Ts) * sinc(πΔf L Ts) / sinc(πΔf Ts))，这可能会导致R(k0)的相位不仅包含Δf的线性项，还有附加的相位项。因此，单独使用R(k0)的相位可能无法准确估计Δf。

因此，可能这种方法不适用，需要其他方法，比如之前提到的差分相位法。

回到利用CP相关性进行频偏估计的方法，假设符号定时已经正确找到，那么可以利用每个OFDM符号的CP和尾部重复部分进行频偏估计。这种方法的好处是不需要依赖特定的同步信号，可以在数据传输过程中持续进行频偏估计和跟踪。例如，在LTE中，每个子帧都有多个OFDM符号，每个符号都有CP，因此可以利用这些CP进行持续的频偏估计。

例如，对于每个OFDM符号，计算CP与尾部重复部分的相关性：

R = sum_{m=0}^{N_CP -1} r(n + m) * conj(r(n + m + N_FFT))

其中n是符号的起始位置。然后，相位差Δφ = angle(R)，频偏估计Δf = Δφ / (2π * N_FFT * Ts)

由于每个符号都可以进行这样的估计，因此可以通过平均多个符号的估计结果来提高精度。此外，这种方法可以实时跟踪频偏的变化，适用于动态环境。

不过，这种方法的估计范围是±1/(2N_FFTTs)，对于N_FFT=2048和Ts=1/30.72e6，这个范围是±7.5kHz，因此只能估计小数倍频偏，而整数倍频偏（15kHz的倍数）无法通过这种方法估计，需要其他方法。

因此，综合以上讨论，可能的频偏估计与补偿算法设计如下：

初始定时同步与小数倍频偏估计：

a. 使用PSS进行定时同步，找到PSS的起始位置。

b. 利用PSS与本地序列的相关性，估计小数倍频偏Δf_frac，例如通过计算相邻样本的相位差平均或延迟相关方法。

c. 对接收信号进行小数倍频偏补偿。

整数倍频偏估计：

a. 对补偿后的信号进行FFT，提取PSS频域序列。

b. 与本地PSS频域序列进行循环移位相关，估计整数倍频偏k。

c. 进行整数倍频偏补偿，调整子载波索引或在时域进行相位旋转。

细频偏跟踪：

a. 利用CP与尾部重复部分的相关性，进行实时的小数倍频偏估计和补偿。

b. 或者，利用参考信号（RS）的相位差进行细频偏估计。

在实现过程中，需要考虑各个步骤的具体计算，例如：

时域相关的计算复杂度，是否需要优化。
频域循环移位相关的实现方式，是否可以利用FFT加速。
相位旋转的实时计算，是否需要查找表或CORDIC算法。

此外，还需要考虑频偏补偿的实时性，是否需要在接收信号的每个样本点实时应用相位旋转，或者分块处理。

对于小数倍频偏补偿，每个样本n都需要乘以exp(-j2πΔf_frac n Ts)，这可以通过递归计算相位，例如：

θ(n) = θ(n-1) + 2πΔf_frac Ts mod 2π

然后，补偿信号为r_comp(n) = r(n) * exp(-jθ(n))

这可以避免逐个计算n的指数，提高计算效率。

同样，整数倍频偏补偿的相位旋转也可以通过类似的方式计算。

在实现时，还需要处理估计误差，例如噪声对频偏估计的影响，以及估计方法的方差。可能需要采用滤波或平均技术来提高估计精度，例如使用移动平均或环路滤波器（如锁相环中的滤波器）。

对于细频偏跟踪，可能需要一个二阶锁相环来同时跟踪频偏和相偏，从而适应频偏的变化率（如多普勒变化率）。

总结起来，这个频偏估计与补偿算法的设计需要结合时域和频域的方法，分阶段处理不同成分的频偏，同时考虑算法的复杂度和实时性要求。在实际实现中，可能需要使用硬件加速模块（如FPGA或ASIC）来处理高采样率的数据，或者优化DSP代码以在通用处理器上实时运行。

为了设计和实现LTE频偏估计与补偿算法，以下是分步解决方案：

1. 算法概述

LTE系统中的频偏估计与补偿分为三个阶段：

时域小数倍频偏估计与补偿：利用同步信号（如PSS）的时域特性估计小数倍频偏，并进行补偿。
频域整数倍频偏估计与补偿：通过频域循环移位相关确定整数倍频偏，调整子载波索引或时域相位。
细频偏跟踪与补偿：利用参考信号（RS）或循环前缀（CP）的相位差进行动态跟踪。

2. 详细步骤

步骤1：时域小数倍频偏估计与补偿

PSS检测与定时同步：
- 滑动窗口计算接收信号与本地PSS序列的互相关，峰值位置确定符号定时。
- 接收信号截取PSS段 rpss(n)。
小数倍频偏估计：
- 本地生成PSS时域序列 spss(n)。
- 计算共轭相乘序列：x(n)=rpss(n)⋅s∗pss(n)。
- 计算差分相位累加和：
  R=∑L−1n=1x(n)⋅x∗(n−1)
- 估计频偏：
  Δffrac=angle(R)2πTs
  （Ts 为采样周期）
时域补偿：
- 接收信号乘以补偿相位：rcomp1(n)=r(n)⋅e−j2πΔffracnTs。

步骤2：频域整数倍频偏估计与补偿

FFT与PSS提取：
- 对补偿后的信号进行FFT，提取频域PSS段 Rpss(k)（中心62子载波）。
循环移位相关：
- 本地频域PSS序列 Spss(k)。
- 计算循环移位相关值：
  C(m)=∑61k=0Rpss(k)⋅S∗pss(k+m)mod62
- 确定最大相关值对应的移位量 mmax，整数倍频偏 Δfint=mmax⋅15 kHz。
频偏补偿：
- 时域补偿：乘以相位旋转 e−j2πΔfintnTs。
- 频域补偿：调整子载波索引循环移位 mmax。

步骤3：细频偏跟踪与补偿

参考信号（RS）相位差法：
- 提取相邻OFDM符号的参考信号 H1(k) 和 H2(k)。
- 计算平均相位差：
  Δϕavg=angle(∑H2(k)⋅H∗1(k))
- 细频偏估计：
  Δffine=Δϕavg2πDTsym
  D 为符号间隔，Tsym 为OFDM符号时长）
动态补偿：
- 使用锁相环（PLL）或递归平均更新补偿相位：
  rfinal(n)=rcomp2(n)⋅e−j2πΔffinenTs
