我用EV-21569-SOM评估来开发ADSP-21569(八)-UART串口例程

作者的话

本文讲一下如何用EV-21569-SOM评估板来做21569这颗DSP的开发，流程是怎么样的。其中硬件应该怎么链接？软件需要安装哪些？环境要怎么搭建？提供的例程要如何加载、编译、运行？就看这个文档。

硬件准备

EV-21569-SOM+EXKIT开发板 一块；

EXKIT底板链接：https://item.taobao.com/item.htm?id=729495528542&ltk2=1752488668282gsxbhirhdf9pleprygknob&spm=a21xtw.29178619.0.0

转接卡链接：https://item.taobao.com/item.htm?id=805759592131&ltk2=1752488691688v96y0a0azdyi4m4pinqqo&spm=a21xtw.29178619.0.0

AD-HP530ICE仿真器 一个；

仿真器链接：https://item.taobao.com/item.htm?id=38007242820&ltk2=17524887138021mrh2dai0em13aic4orzasg&spm=a21xtw.29178619.0.0

USB线 一条；
5V2A电源适配器 一个；

软件准备

CCES软件，这是ADI的215XX系列DSP所需要用到的开发软件。

安装CCES软件，我装的是2.11.1，官网可以下载。

在线调试的硬件开关说明

就按前一篇里初检时拨的开关来，不要再动了。

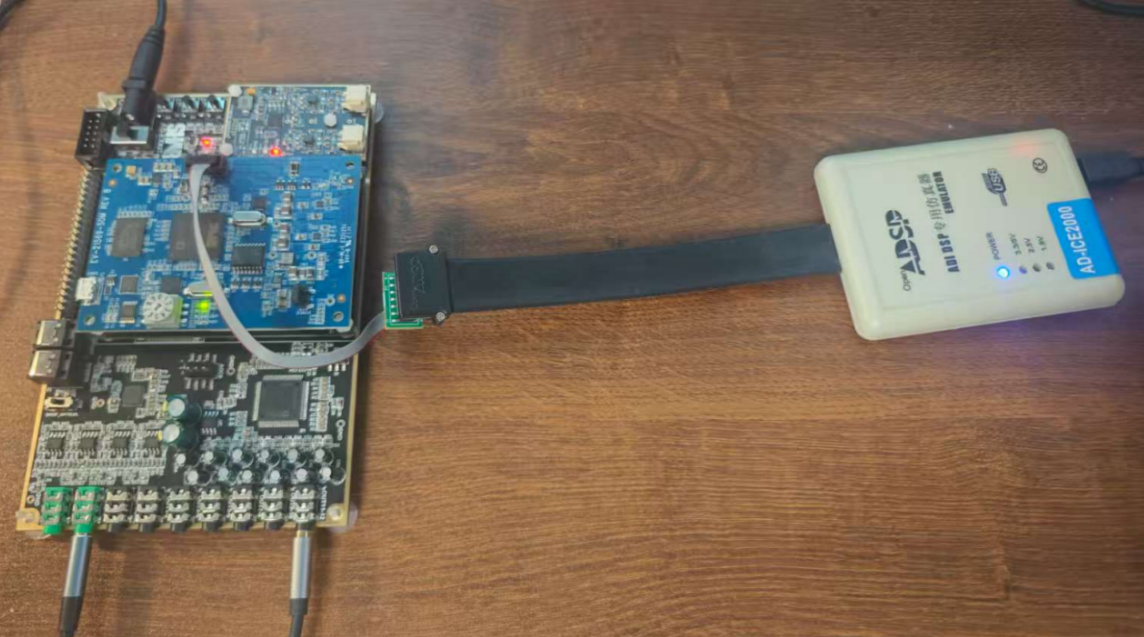

硬件链接示意图

例程7、21569的串口详解

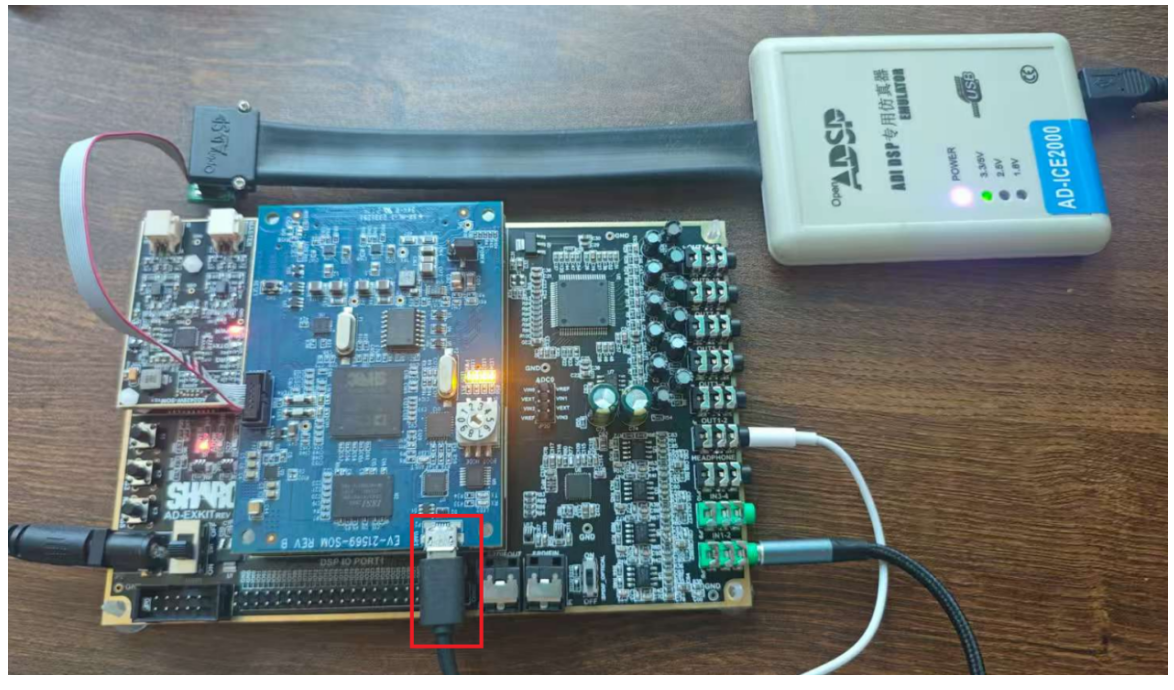

串口在哪里？就在核心板的USB接口，这个接口既可以供电，又是DSP的UART口（其实就是做了个USB转串口的模块）：

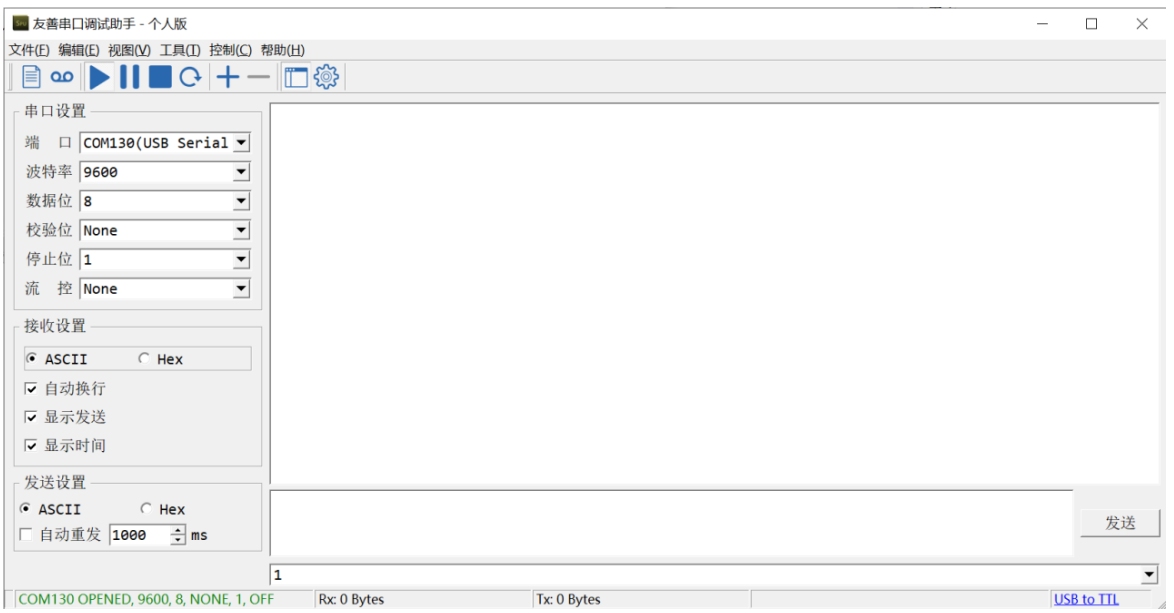

先做PC上的配置，我用了一个串口助手，这个例程就是个链路数据测试：

他会识别出端口，你的电脑识别出来的也许跟我的这个COM130不太一样，但是不影响，按你自己的电脑识别出来的来。

如图配置好，然后点运行，让他先Open起来，我们再跑CCES的串口代码。

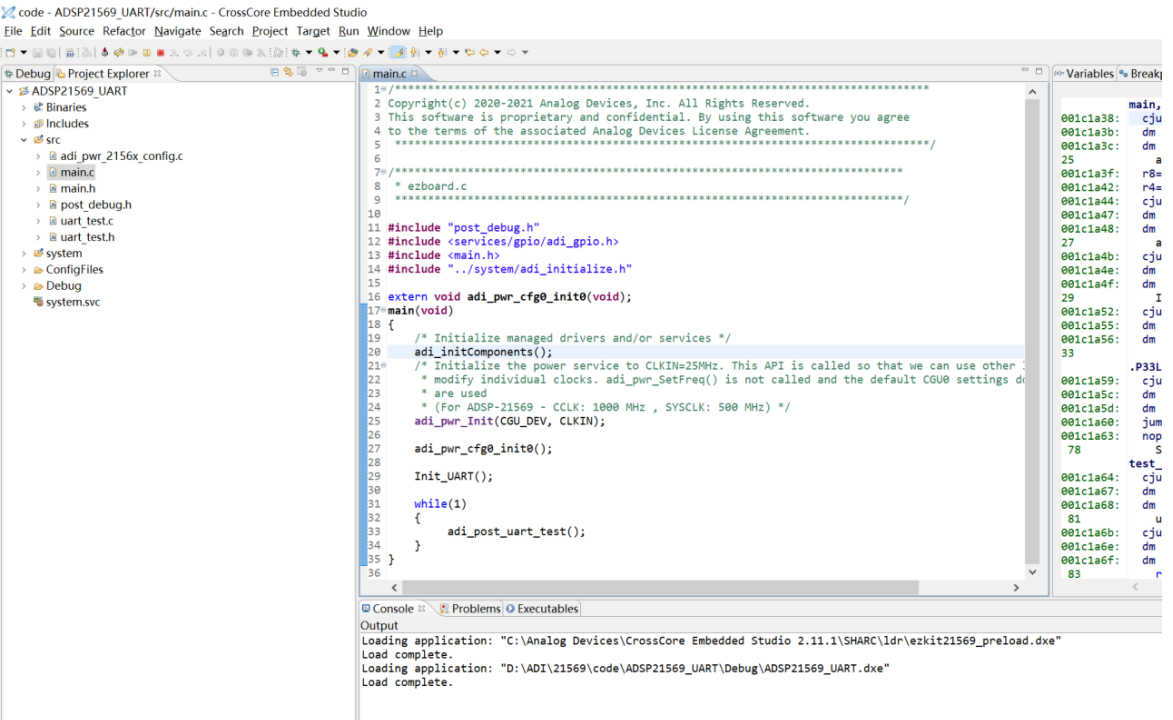

串口的测试工程如下：

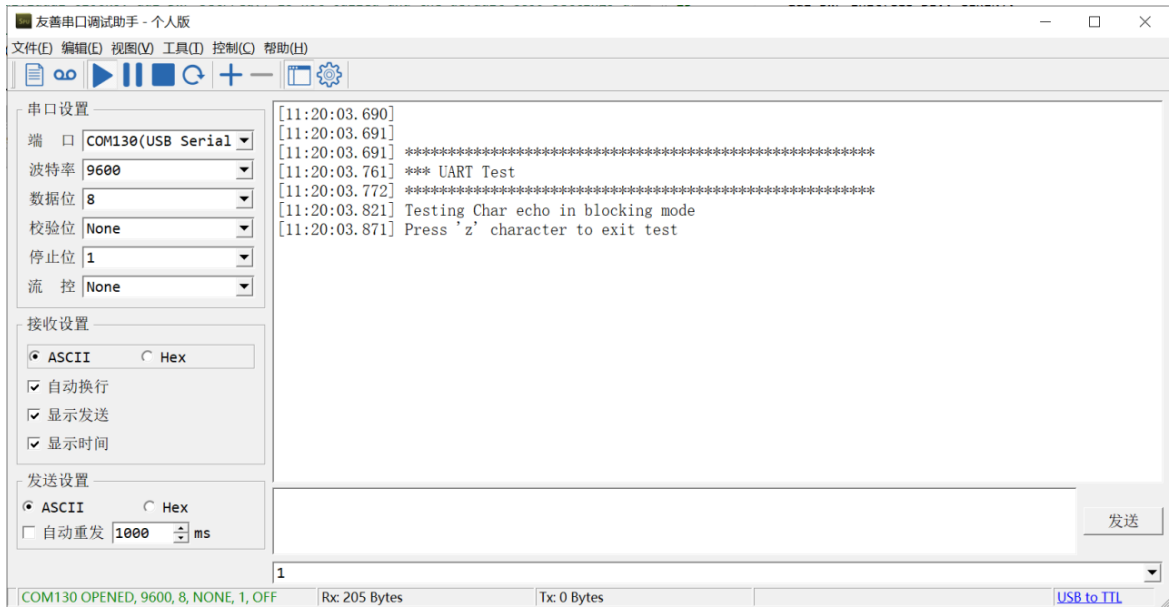

我们来链接仿真器，编译程序，运行程序，然后去看串口助手，可以看到有信息打印出来了。

然后我们在发送窗口发送test：

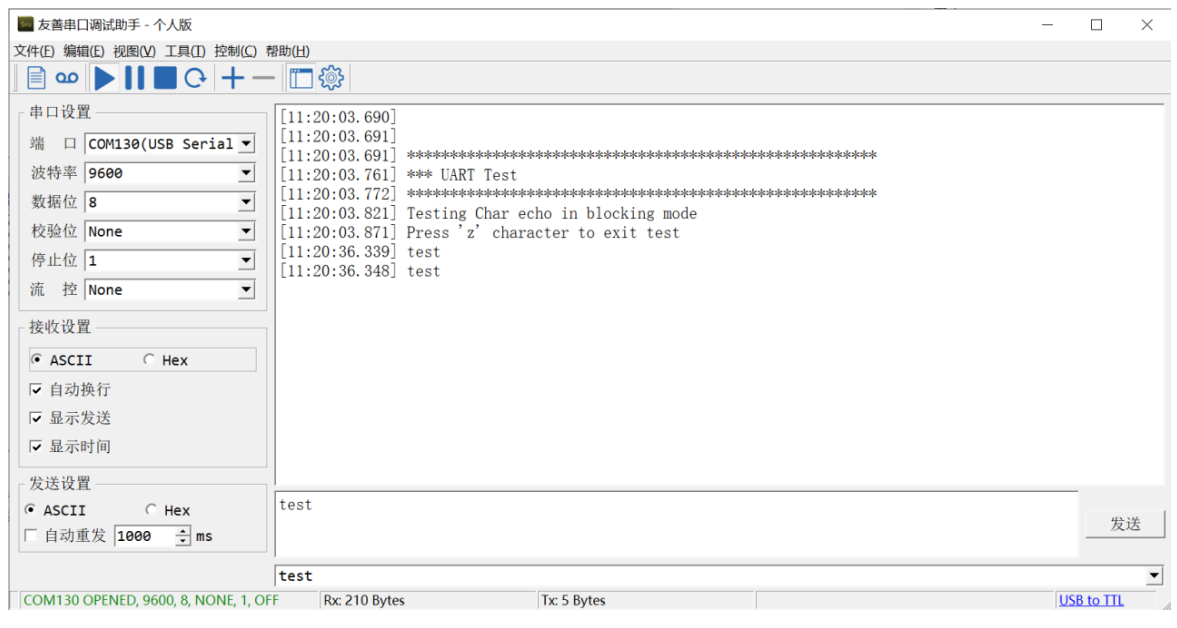

注意看，rx从205变成210，tx从0变成5，大窗口出现test，实现串口测试。

结束语

CCES的例程我就写了这一点，其实基本都是从官方的驱动包里扒拉过来的，兄弟们可以继续去研究它那个驱动包，挺齐全的。

下一章要讲一下如何来做Flash Program，烧写程序的BIN到flash里，实现系统的脱机运行。
